КОМПАС-SHAFT 2D. Библиотека КОМПАС-SHAFT 3D. Библиотека канавок для КОМПАС-3D. Руководство - часть 10
Глава 9. Выбор материала проектируемого изделия
Чтобы отказаться от показа материала, нажмите кнопку Да, чтобы отказаться от
действия - кнопку Нет.
Если вы откажетесь от показа материала, который уже применен для модели, проекти!
руемой в КОМПАС SHAFT 2D, при следующем вызове Модуля выбора материалов этот
материал будет вновь отображен в списке.
Для восстановления скрытых записей воспользуйтесь командой контекстного меню По
казать записи базовых материалов (см. раздел 9.2.6 на с. 167).
9.2.5.
Удаление записи пользовательского материала
Чтобы удалить из базы материал, введенный пользователем (он отмечен зеленым инди!
катором), вызовите из контекстного меню пользовательского материала команду Уда
лить текущую запись из базы материалов или нажмите клавиши <Ctrl>+<X>. Откро!
ется окно с вопросом о необходимости удаления.
Чтобы удалить материал, нажмите кнопку Да, чтобы отказаться от удаления - кнопку
Нет.
Если вы удалите материал, который уже применен для тела вращения, проектируемого
в КОМПАС SHAFT 2D, при следующем вызове Модуля выбора материалов этот материал
будет восстановлен в списке и в базе данных.
9.2.6.
Восстановление списка базовых материалов
Если вы ранее пользовались командой Скрыть текущую запись в базе материалов
(см. раздел 9.2.4 на с. 166), то в окне Механические свойства материала отобража!
ется уже не весь набор базовых материалов. Чтобы обновить его до состояния поставки,
вызовите из контекстного меню списка команду Показать записи базовых материа
лов или нажмите клавиши <Ctrl>+<U>.
Список базовых материалов (они отмечены синими индикаторами) пополнится. Список
материалов, которые введены пользователем (они отмечены зелеными индикаторами),
не изменится.
9.2.7.
Просмотр справочника «ЛОЦМАН: Материалы и сортаменты»
Работая с Модулем выбора материала в режиме Выбор материала, вы можете ознако!
миться со свойствами материалов, хранящихся в корпоративном справочнике системы
ЛОЦМАН:PLM «ЛОЦМАН: Материалы и сортаменты». Для этого выполните следующие
действия.
1.
Нажмите на панели инструментов кнопку Загрузить «ЛОЦМАН: Материалы и сорта
менты» для просмотра материала. Откроется рабочее окно справочника материалов
и сортаментов.
2.
Найдите в справочнике нужную информацию.
3.
Переключитесь в рабочее окно Модуля выбора материалов.
167
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
4.
Если нужно, перейдите в режим редактирования свойств материалов (см. раздел 9.2.8)
и внесите необходимые изменения в соответствии с полученной информацией (см. раз!
дел 9.3.1).
9.2.8.
Переход в режим редактирования свойств материалов
Как уже говорилось, непосредственно после загрузки Модуль выбора материалов рабо!
тает в режиме Выбор материала. Если вы хотите ввести в базу данных новый материал
или изменить свойства уже имеющегося в базе пользовательского материала, перейди!
те в режим Свойства материала. Для этого вызовите из контекстного меню списка одну
из команд:
▼ Создать новую запись в базе на основе текущей, чтобы ввести в базу данных новый
материал, не изменяя свойства материала, указанного в списке (см. раздел 9.3.2 на
с. 169);
▼ Перейти в режим редактирования текущего материала, чтобы внести изменения
в свойства материала, указанного в списке (см. раздел 9.3.3 на с. 169).
9.3.
Работа в режиме изменения свойств материала
В режиме Свойства материала вы можете выполнить следующие действия:
▼ внести изменения в свойства выбранного материала;
▼ выбрать материал из справочника «ЛОЦМАН: Материалы и сортаменты»;
▼ посмотреть информацию, хранящуюся в справочнике «ЛОЦМАН: Материалы и сорта!
менты».
9.3.1.
Редактирование свойств материала
В окне Механические свойства материала на вкладке Свойства материала разме!
щен список механических и физических свойств материала, взятого на редактирование
(рис. 9.4 на с. 163).
Вы можете пролистывать список при помощи линейки прокрутки или переходить от па!
раметра к параметру, нажимая клавишу <Tab>.
Вы можете отредактировать большинство значений при помощи клавиатуры. Исключе!
ние составляют параметры:
▼ Принадлежность к группе материалов - его значение нужно выбрать из контекстного
меню данного поля;
▼ Термообработка - его значение нужно выбрать из предопределенного списка;
▼ Предел выносливости при изгибе, Предел выносливости при растяжении, Предел вы
носливости при кручении - их значения можно приближенно вычислить, исходя из за!
данного предела прочности материала; для этого нужно нажать кнопку Вычислить
приближенно, которая расположена справа от поля ввода Предел прочности, а затем
выбрать тип стали из раскрывшегося списка.
Чтобы перенести информацию о материале, свойства которого вы отредактировали, в
базу данных модуля, нажмите кнопку Обновить текущую запись и перейти в режим
168
Глава 9. Выбор материала проектируемого изделия
выбора материала или клавиши <Ctrl>+<Enter>. Новый материал появится в базе дан!
ных модуля.
Если вы не хотите обновлять запись о свойствах материала, взятого на редактирование,
вызовите из контекстного меню поля Наименование материала команду Перейти к
таблице «Выбор материала» без внесения изменений.
9.3.2.
Ввод нового материала в базу данных
Чтобы пополнить базу данных новым пользовательским материалом, вызовите из кон!
текстного меню списка материалов команду Создать новую запись в базе на основе
текущей или нажмите клавиши <Ctrl>+<C>.
Модуль перейдет в режим редактирования свойств материала. Автоматически откроется
вкладка Свойства материалов. Поля параметров будут заполнены значениями, опре!
деленными для материала, который вы указали на вкладке Выбор материала.
Отредактируйте свойства, как об этом рассказано в разделе 9.3.3 на с. 169. Нажмите
кнопку Обновить текущую запись и перейти в режим выбора материала или кла!
виши <Ctrl>+<Enter>. Новый материал появится в базе данных модуля.
9.3.3.
Редактирование свойств текущего пользовательского материала
Вы можете изменить свойства пользовательского материала. Для этого выполните сле!
дующие действия.
1.
Выделите материал и вызовите команду Перейти в режим редактирования текуще
го материала из контекстного меню списка материалов или нажмите клавишу <Еnter>.
После этого модуль перейдет в режим редактирования свойств. Автоматически откроет!
ся вкладка Свойства материалов. Поля параметров будут заполнены значениями, оп!
ределенными для материала, который вы указали на вкладке Выбор материала.
2.
Отредактируйте свойства, как об этом рассказано в разделе 9.3.1 на с. 168.
9.3.4.
Просмотр справочника «ЛОЦМАН: Материалы и сортаменты»
Работая в режиме Свойства материала, вы можете ознакомиться со свойствами матери!
алов, хранящихся во внешнем справочнике системы ЛОЦМАН:PLM «ЛОЦМАН: Материа!
лы и сортаменты». Для этого выполните следующие действия.
1.
Нажмите на панели инструментов кнопку Загрузить «ЛОЦМАН: Материалы и сорта
менты» для просмотра материала или вызовите эту команду со страницы Свойства
материала из контекстного меню поля Наименование материала. Откроется рабо!
чее окно справочника материалов и сортаментов.
2.
Найдите в справочнике нужную информацию.
3.
Переключитесь в рабочее окно Модуля выбора материалов.
4.
Если нужно, отредактируйте свойства материала (см. раздел 9.3.1 на с. 168) в соответс!
твии с полученной информацией.
169
Часть I.
Интегрированная система проектирования тел вращения КОМПАС SHAFT 2D
9.3.5.
Выбор материала из справочника «ЛОЦМАН: Материалы и
сортаменты»
При работе в режиме редактирования свойств материала вы можете выбрать материал
из корпоративного справочника системы ЛОЦМАН:PLM «ЛОЦМАН: Материалы и сорта!
менты». Для этого на вкладке Свойства материала выполните следующие действия.
1.
Нажмите кнопку Загрузить «ЛОЦМАН: Материалы и сортаменты» для выбора
материала или вызовите эту команду из контекстного меню поля Наименование ма
териала. Откроется рабочее окно справочника материалов и сортаментов.
2.
Выберите в справочнике «ЛОЦМАН: Материалы и сортаменты» нужный объект.
3.
Нажмите на панели инструментов справочника «ЛОЦМАН: Материалы и сортаменты»
кнопку Выбрать или воспользуйтесь клавишами <Ctrl>+<Enter>. В рабочем окне Модуля
выбора материалов на вкладке Свойства появятся параметры материала, взятые из
справочника.
4.
Если необходимо, скорректируйте свойства материала.
5.
Чтобы перенести материал в базу данных Модуля выбора материалов, нажмите кнопку
Обновить текущую запись и перейти в режим выбора материала или клавиши
<Ctrl>+<Enter>. Новый материал появится в базе данных модуля.
170
Часть II
Библиотека
КОМПАС SHAFT 3D
Глава 10.
Общие сведения
10.1.
Назначение библиотеки
Библиотека КОМПАС SHAFT 3D предназначена для создания твердотельных моделей ва!
лов, втулок и цилиндрических прямозубых шестерен внешнего и внутреннего зацепле!
ния. С ее помощью можно построить цилиндрические и конические ступени вала, а так!
же ступени, поперечным сечением которых является многогранник или квадрат.
Библиотека КОМПАС SHAFT 3D обеспечивает построение шлицевых, резьбовых и шпо!
ночных участков на ступенях моделей. С ее помощью могут быть созданы другие конс!
труктивные элементы модели - шлицы, шпоночные пазы, проточки, пазы и т. д. Слож!
ность моделей и количество ступеней не ограничиваются.
Параметры созданных элементов могут быть отредактированы средствами КОМПАС!3D.
Библиотека интегрирована с модулем расчета механических передач КОМПАС GEARS.
Для получения информации об особенностях расчета элементов механических передач,
файл GEARS.chm (справочная система КОМПАС GEARS) должен находиться в одном ка!
талоге с файлом Shaft3D.chm (справочная система библиотеки КОМПАС SHAFT 3D).
Порядок подключения и выбор режима работы с библиотекой соответствует описанию,
приводимому в документации по КОМПАС!3D. Вы можете получить эту информацию
также при помощи справочной системы КОМПАС!3D (файл KOMPAS.hlp).
Интуитивно понятный интерфейс и развитая система помощи обеспечивают быстрое ос!
воение системы.
КОМПАС SHAFT 3D поможет вам в десятки раз увеличить скорость проектирования де!
талей и выпуска документации на них.
10.2.
Начало работы с библиотекой
1.
В КОМПАС!3D вызовите команду Сервис - Менеджер библиотек. Появится панель
Менеджера библиотек. В области просмотра разделов Менеджера библиотек выберите
раздел Расчет и построение.
Если в раскрывшемся списке есть пункт КОМПАС SHAFT 3D, щелкните мышью в прямо!
угольнике слева от названия КОМПАС SHAFT 3D. В окне Менеджера библиотек раскро!
ется вкладка КОМПАС SHAFT 3D, где будет показан список ступеней и элементов тела
вращения, которые вы можете построить с помощью библиотеки.
Если в списке библиотек пункт КОМПАС SHAFT 3D отсутствует, подключите библиотеку
(файл Shaft3d.rtw) стандартными средствами КОМПАС!3D.
2.
Вы можете включить инструментальную панель, содержащую кнопки вызова команд
построения модели КОМПАС SHAFT 3D (таблица 10.1). Для этого вызовите из контекс!
тного меню окна КОМПАС!3D команду Компактная панель: КОМПАС SHAFT 3D.
172
Глава 10. Общие сведения
Табл. 10.1. Кнопки вызова команд построения модели КОМПАС SHAFT 3D
Команда

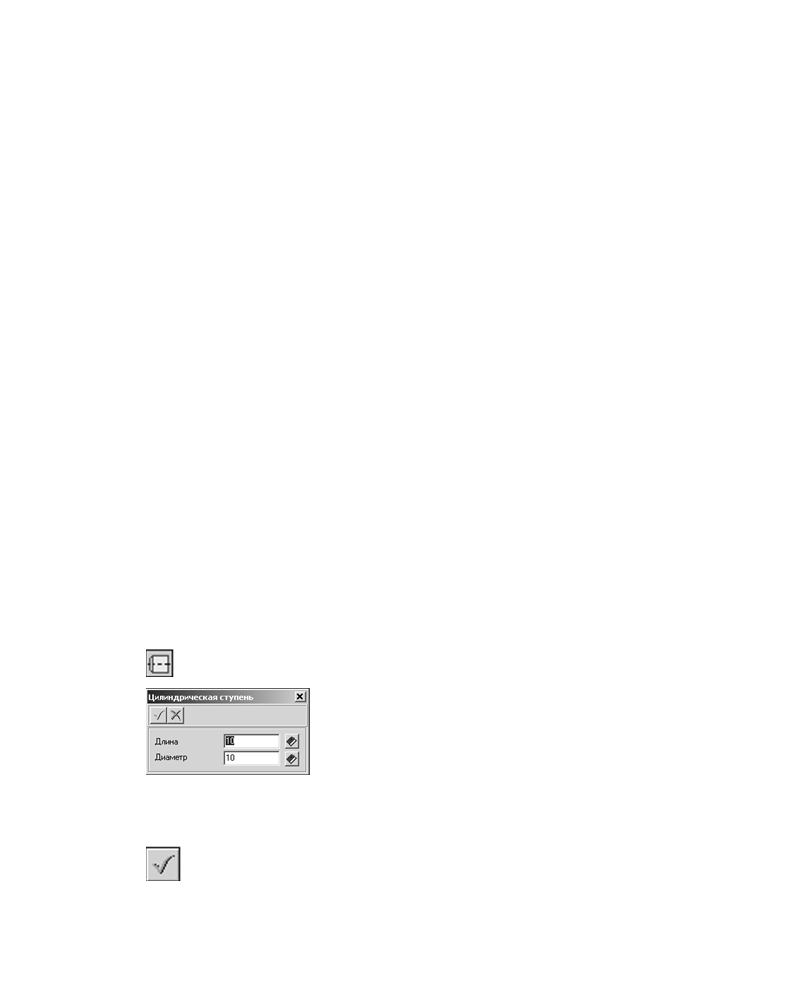

Bнeшняя цилиндpичecкaя cтупeнь

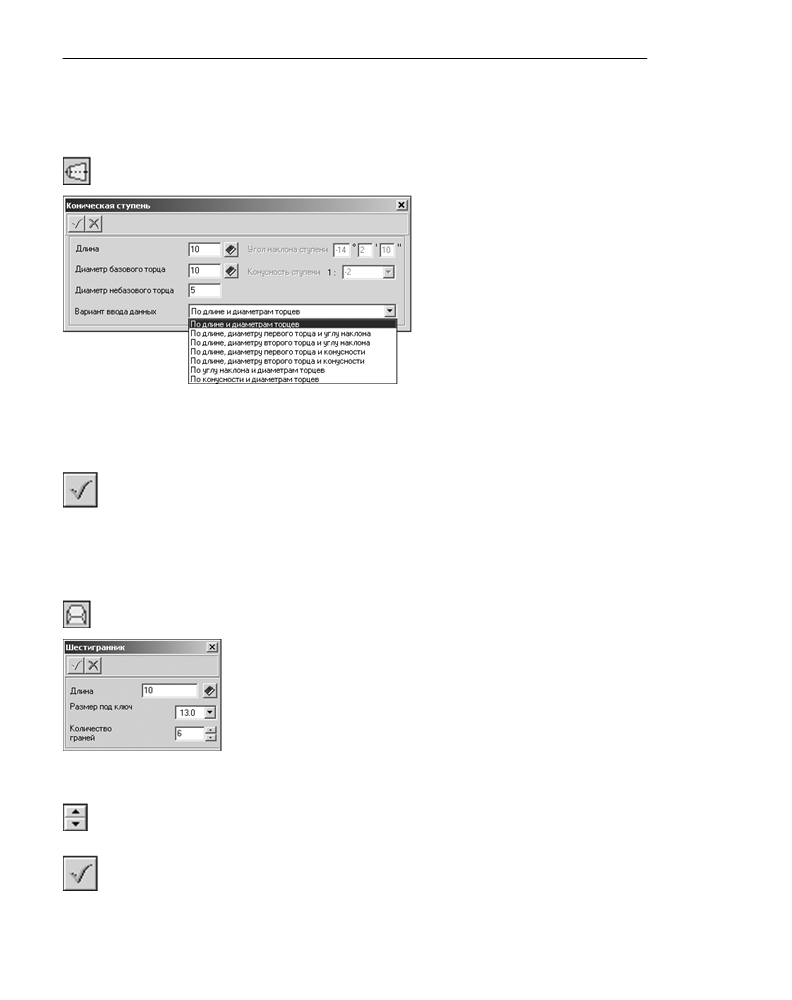

Bнeшняя коническая cтупeнь

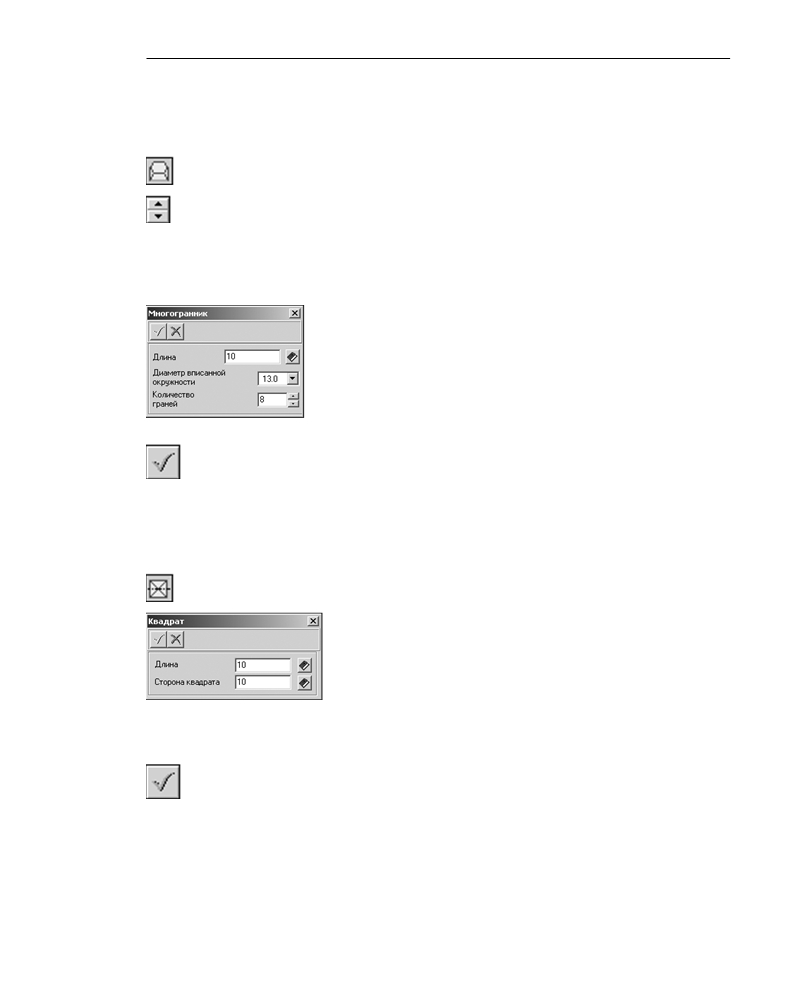

Bнeшний шестигранник
Bнeшний квадрат
Внутренняя цилиндpичecкaя cтупeнь
Внутренняя коническая cтупeнь
Внутренний шестигранник
Внутренний квадрат

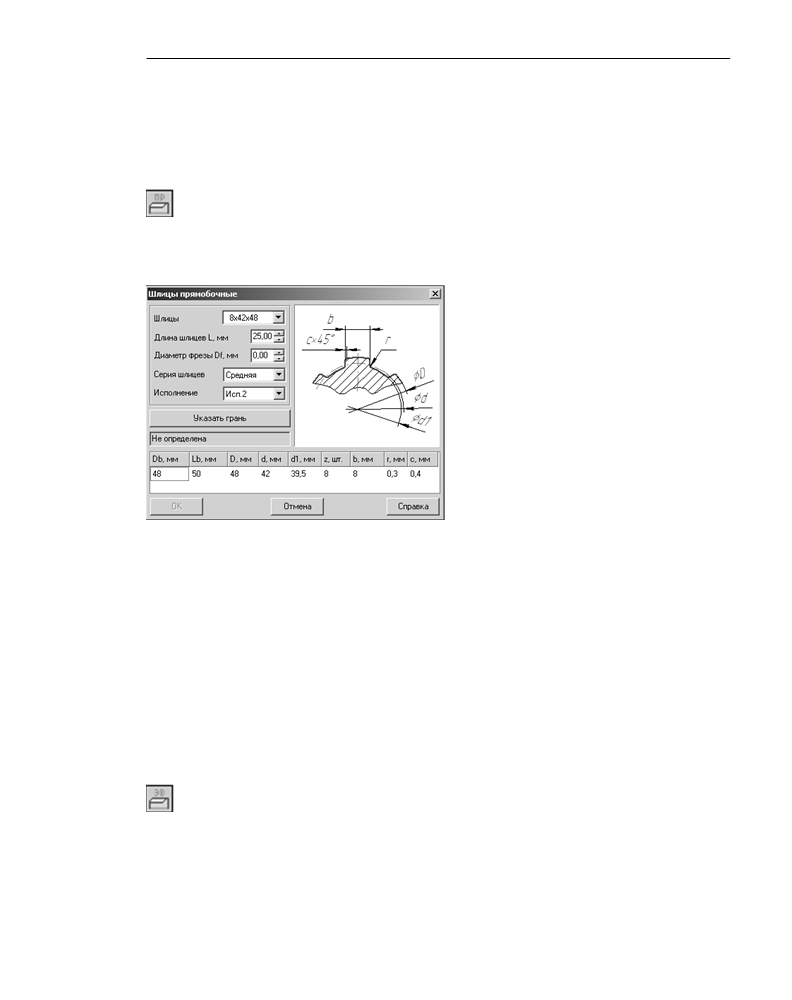

Шлицы прямобочные

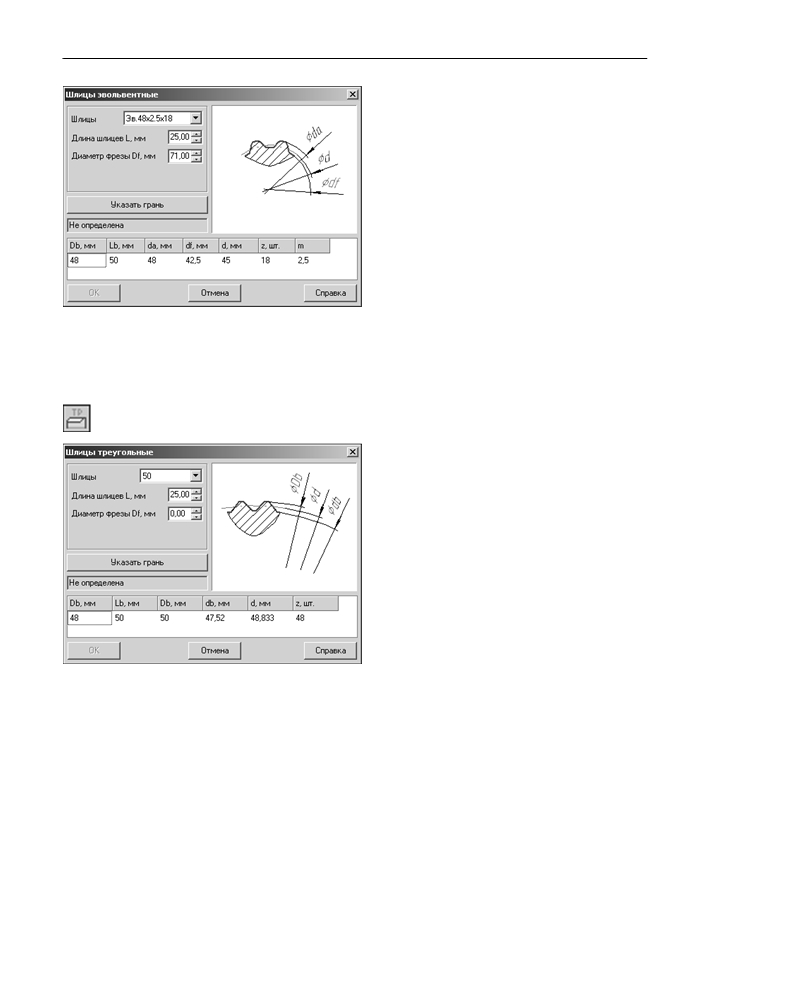

Шлицы эвольвентные
Шлицы треугольные

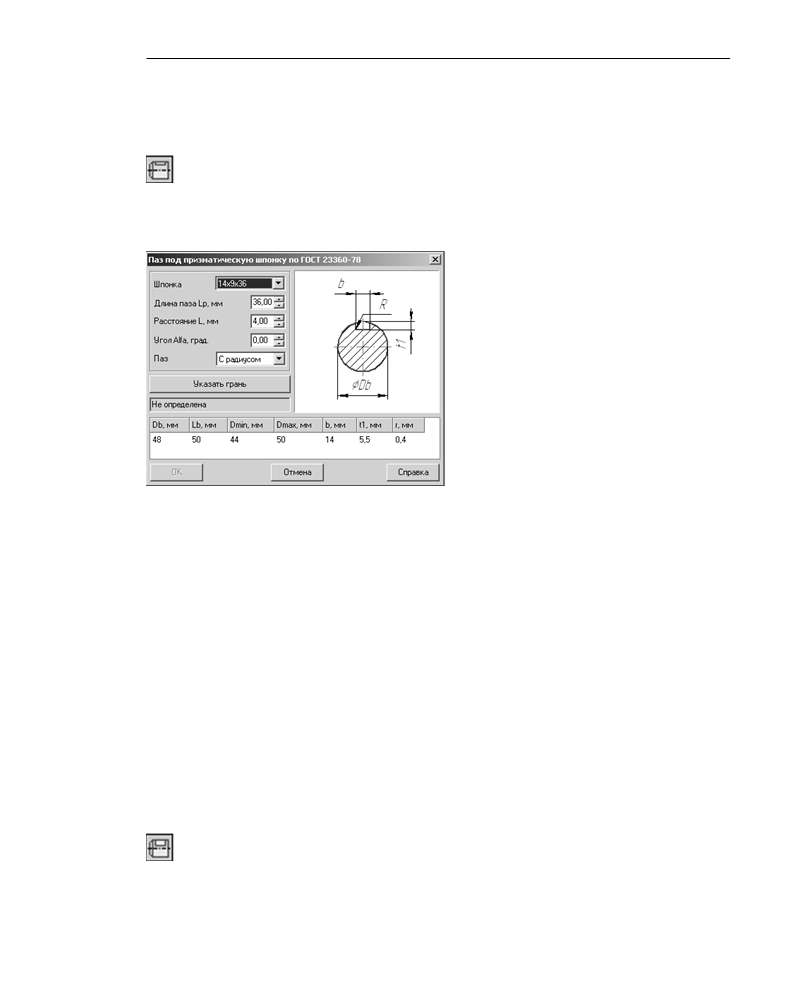

Шпoнoчный пaз пoд пpизмaтичecкую шпoнку

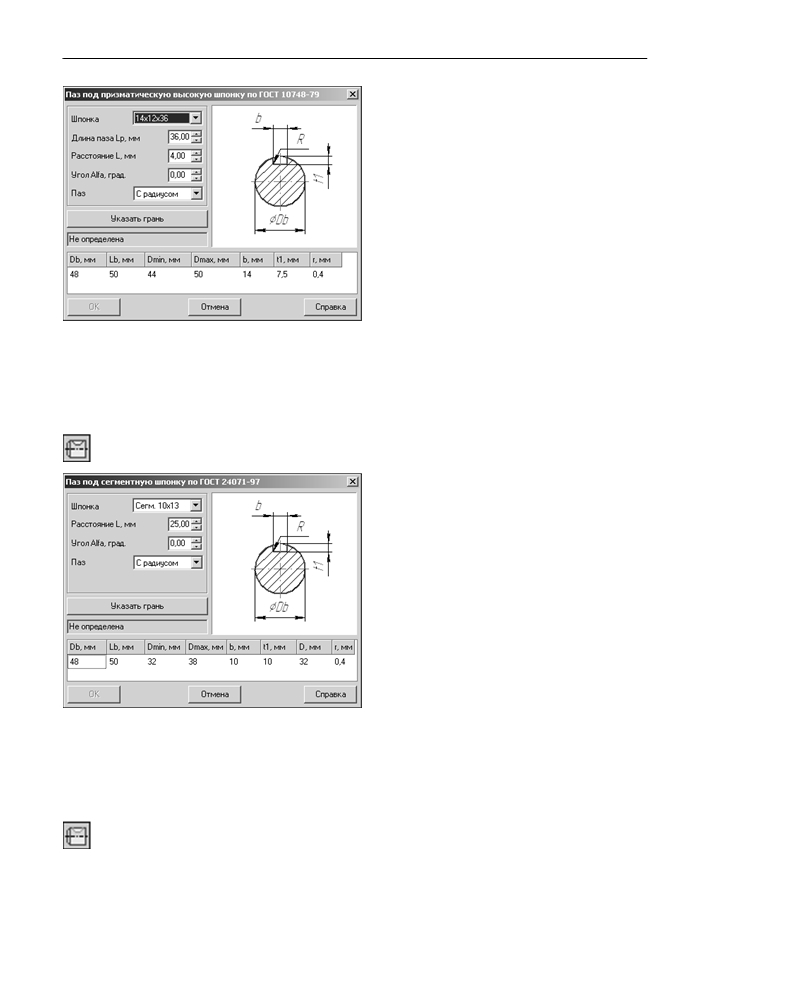

Шпoнoчный пaз пoд пpизмaтичecкую высокую шпoнку
Шпoнoчный пaз пoд сегментную шпoнку

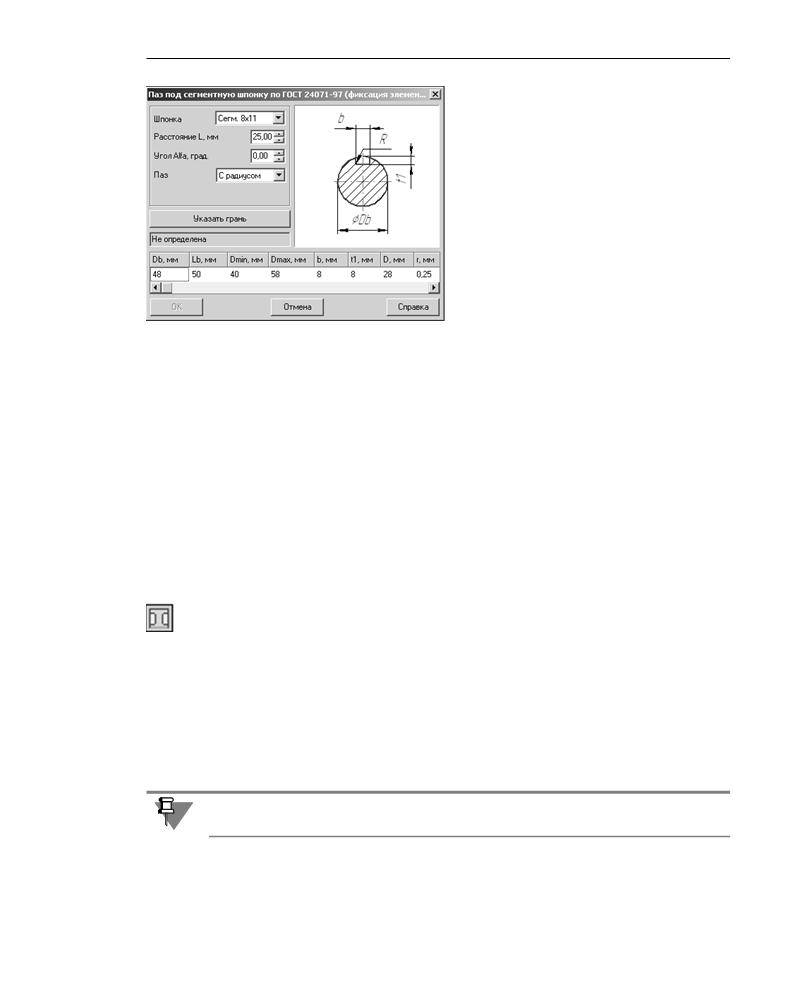

Шпoнoчный пaз пoд ceгмeнтную шпoнку (фикcaция элeмeнтoв)
Koльцeвoй пaз, тип 1
Koльцeвoй пaз, тип 2
Лыска

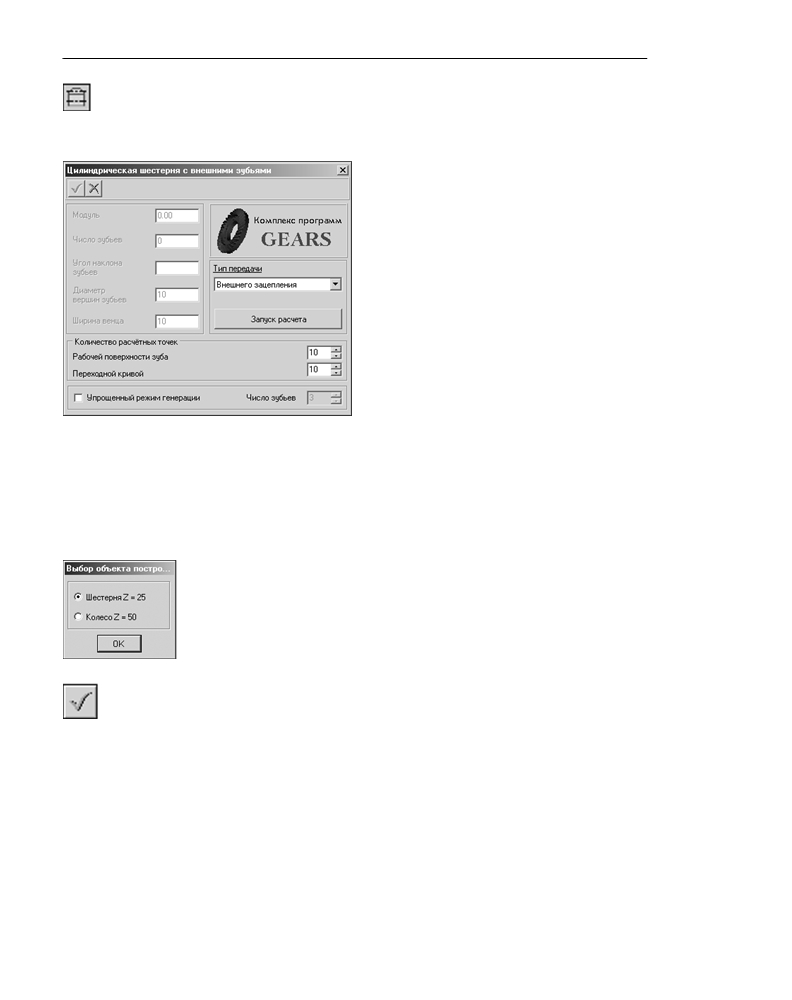

Шecтepня цилиндpичecкoй зубчaтoй пepeдaчи
Цилиндpичecкaя шecтepня внутpeннeгo зaцeплeния
173
Часть II.
Библиотека КОМПАС SHAFT 3D
Команды построения модели КОМПАС SHAFT 3D можно вызывать не только при помо!
щи компактной панели, но и непосредственно из окна библиотеки.
3.
В КОМПАС!3D откройте существующий или новый файл трехмерной детали.
4.
Приступите к построению модели.
10.3.
Общие приемы ввода значений параметров
проектируемой ступени
Общие приемы ввода значений совпадают со способами ввода параметров ступеней и
элементов модели КОМПАС SHAFT 2D, описанными в разделе 3.5 на с. 32.
10.3.1.
Определение базовой грани или поверхности
При создании дополнительных конструктивных элементов модели КОМПАС SHAFT 3D
(шлицев, пазов, проточек) всегда необходимо указывать базовую грань или поверх!
ность, относительно которой будет выполняться построение элемента.
В большинстве случаев грань, которую требуется указать на модели, показана на схеме
проектируемого элемента в окне ввода параметров. Чтобы не ошибиться, следуйте ука!
заниям, которые появляются в строке сообщений главного окна КОМПАС.
Если модель расположена таким образом, что требуемая грань не видна, измените по!
ложение модели. Для этого воспользуйтесь командами, которые можно вызвать в глав!
ном окне КОМПАС при помощи панели инструментов Вид.
Для определения базовой грани в окне ввода параметров элемента нажмите кнопку
Указать грань. Окно ввода параметров свернется. Щелкните мышью по базовой грани
(или укажите ее курсором и нажмите клавишу <Enter>). Грань будет выделена цветом,
окно ввода параметров восстановится, изменится строка состояния базовой грани.
Базовая грань должна обязательно соприкасаться с поверхностью, на которой будет
строиться конструктивный элемент.
174
Глава 11.
Создание моделей в КОМПАС SHAFT 3D
11.1.
Построение внешнего контура
К основным ступеням внешнего контура относятся:
▼ Цилиндрическая ступень;
▼ Коническая ступень;
▼ Шестигранник;
▼ Многогранник;
▼ Квадрат;
▼ Шестерня цилиндрической зубчатой передачи.
Для цилиндрической и конической ступени внешнего контура могут быть построены до!
полнительные элементы:
▼ Шлицы;
▼ Шпоночные пазы;
▼ Кольцевые пазы;
▼ Лыска (только для цилиндрической ступени).
Дополнительные элементы ступени могут иметь разновидности. Например, шлицы: пря!
мобочные, эвольвентные, треугольные.
Параметры ступеней модели, созданной при помощи КОМПАС SHAFT 3D, могут быть от!
редактированы средствами КОМПАС!3D.
11.1.1.
Цилиндрическая ступень
Чтобы построить цилиндрическую ступень внешнего контура модели, выполните следу!
ющие действия.
1.
Вызовите команду Внешняя цилиндрическая ступень или нажмите на компактной
панели соответствующую ей кнопку.
2.Укажите плоскость или плоскую грань, перпендикулярную оси про!
ектируемой ступени. Откроется окно Цилиндрическая ступень
(рис. 11.1). В верхней части окна находится панель инструментов.
Она содержит кнопки вызова команд управления изображением
проектируемой ступени (см. табл. 3.2 на стр. 34).
Рис. 11.1.
3.
Задайте Длину и Диаметр ступени. При вводе значений пользуйтесь приемами, описан!
ными в разделе 3.5 на с. 32.
4.
Чтобы построить ступень с заданными параметрами, нажмите на панели инструментов
кнопку ОК.
175
Часть II.
Библиотека КОМПАС SHAFT 3D
11.1.2.
Коническая ступень
Чтобы построить коническую ступень внешнего контура модели, выполните следующие
действия.
1.
Вызовите команду Внешняя коническая ступень или нажмите на компактной панели
соответствующую ей кнопку.
2. Укажите плоскость или плоскую
грань, перпендикулярную оси про!
ектируемой ступени. Откроется ок!
но Коническая ступень
(рис.
11.2). В верхней части окна нахо!
дится панель инструментов. Она
содержит кнопки вызова команд
управления изображением проек!
тируемой ступени (см. табл. 3.2 на
стр. 34).
Рис. 11.2.
3.
Выберите Вариант ввода данных из предлагаемого списка.
4.
Введите значения параметров ступени. При вводе пользуйтесь приемами, описанными в
разделе 3.5 на с. 32.
5.
Чтобы построить ступень с заданными параметрами, нажмите на панели инструментов
кнопку ОК.
11.1.3.
Шестигранник
Чтобы построить ступень внешнего контура, сечением которой является шестиугольник,
выполните следующие действия.
1.
Вызовите команду Внешний шестигранник или нажмите на компактной панели соот!
ветствующую ей кнопку.
2. Укажите плоскость или плоскую грань, перпендикулярную оси про!
ектируемой ступени. Откроется окно Шестигранник (рис. 11.3). В
верхней части окна находится панель инструментов. Она содержит
кнопки вызова команд управления изображением проектируемой
ступени (см. табл. 3.2 на стр. 34).
3. Задайте Длину ступени. При вводе пользуйтесь приемами, описан!
ными в разделе 3.5 на с. 32.
Рис. 11.3.
4.
Задайте Размер под ключ - выберите его из предлагаемого списка значений.
5.
Укажите Количество граней. По умолчанию количество граней равно шести. Указав дру!
гое значение (от 3 до 100) с помощью кнопки!счетчика, вы сможете построить много!
гранник (см. раздел 11.1.4).
6.
Чтобы построить ступень с заданными параметрами, нажмите на панели инструментов
кнопку ОК.
176
Глава 11. Создание моделей в КОМПАС SHAFT 3D
11.1.4.
Многогранник
Чтобы построить ступень внешнего контура, сечением которой является многоугольник,
выполните следующие действия.
1.
Вызовите команду Внешний шестигранник или нажмите на компактной панели соот!
ветствующую ей кнопку.
2.
Укажите плоскость или плоскую грань, перпендикулярную оси проектируемой ступени.
Откроется окно Шестигранник (рис. 11.3). Если вы хотите построить многогранник,
число граней которого отличается от шести, при помощи кнопки!счетчика измените зна!
чение в поле Количество граней. Вы можете ввести значение от 3 до 100. Окно Шес
тигранник будет модифицировано в окно Многогранник (рис. 11.4) либо Трехгран
ник, Квадрат, Пятигранник.
3. Задайте Длину ступени. При вводе пользуйтесь приемами, описан!
ными в разделе 3.5 на с. 32.
4. Задайте Диаметр вписанной окружности - выберите его из предла!
гаемого списка значений.
5. Если необходимо, при помощи кнопки!счетчика измените Количес
тво граней ступени.
Рис. 11.4.
6.
Чтобы построить ступень с заданными параметрами, нажмите на панели инструментов
кнопку ОК.
11.1.5.
Квадрат
Чтобы построить ступень внешнего контура, сечением которой является квадрат, выпол!
ните следующие действия.
1.
Вызовите команду Внешний квадрат или нажмите на компактной панели соответству!
ющую ей кнопку.
2. Укажите плоскость или плоскую грань, перпендикулярную оси
проектируемой ступени. Откроется окно Квадрат (рис. 11.5). В
верхней части окна находится панель инструментов. Она содер!
жит кнопки вызова команд управления изображением проекти!
руемой ступени (см. табл. 3.2 на стр. 34).
Рис. 11.5.
3.
Задайте Длину ступени и размер Стороны квадрата. При вводе пользуйтесь приемами,
описанными в разделе 3.5 на с. 32.
4.
Чтобы построить ступень с заданными параметрами, нажмите на панели инструментов
кнопку ОК.
11.1.6.
Шестерня цилиндрической зубчатой передачи
Чтобы построить цилиндрическую шестерню с внешними зубьями, выполните следую!
щие действия.
177
Часть II.
Библиотека КОМПАС SHAFT 3D
1.
Вызовите команду Шестерня цилиндрической зубчатой передачи или нажмите на
компактной панели соответствующую ей кнопку.
2.
Укажите плоскость или плоскую грань, перпендикулярную оси проектируемой ступени.
Откроется окно Цилиндрическая шестерня с внешними зубьями (рис. 11.6).
В верхней части окна находится панель инстру!
ментов. Она содержит кнопки вызова команд
управления изображением проектируемой сту!
пени (см. табл. 3.2 на стр. 34).
Если расчет выполняется в первый раз, поля,
содержащие параметры шестерни, неактивны и
содержат нулевые значения.
3.
Укажите количество расчетных точек на
рабочей поверхности зубьев и переходной
кривой. Этот параметр будет влиять на
точность отрисовки линии эвольвенты при
построении профиля зуба модели. Чем
больше размер зуба, тем большее коли!
чество точек нужно задать, чтобы постро!
ить плавную линию профиля зуба.
Рис. 11.6.
4.
Если отсутствует необходимость отрисовки всех зубьев модели шестерни, включите оп!
цию Упрощенный режим генерации и задайте количество зубьев, которые будут
построены на модели.
5.
Нажмите кнопку Запуск расчета. Откроется окно модуля расчетов механических пере!
дач КОМПАС GEARS. Подробная информация о порядке выполнения расчета - в разделе
«Цилиндрическая зубчатая передача внешнего зацепления» на с. 101.
6. После выполнения расчетов на экране появится окно, в котором предлага!
ется выбрать для дальнейшей работы одно из зубчатых колес передачи
(рис. 11.7). Выберите объект построения и нажмите кнопку OK. Основные
параметры выбранного зубчатого колеса будут показаны в качестве спра!
вочных данных в левой верхней части окна Цилиндрическая шестерня
с внешними зубьями.
Рис. 11.7.
7.
Чтобы построить модель шестерни с рассчитанными параметрами, нажмите на панели
инструментов кнопку ОК.
11.1.7.
Шлицы
С помощью библиотеки КОМПАС SHAFT 3D на ступенях внешнего контура твердотель!
ной модели могут быть построены в качестве дополнительных элементов шлицы следу!
ющих типов:
▼ прямобочные;
▼ эвольвентные;
▼ треугольные.
178
Глава 11. Создание моделей в КОМПАС SHAFT 3D
После построения шлицы доступны для редактирования обычными средствами КОМ!
ПАС!3D.
Шлицы прямобочные
Чтобы построить прямобочные шлицы, выполните следующие действия.
1.
Вызовите команду Шлицы прямобочные или нажмите на компактной панели соот!
ветствующую ей кнопку.
2.
Укажите на модели цилиндрическую поверхность, на которой нужно построить шлицы.
Поверхность будет выделена цветом. Откроется окно для ввода параметров шлицев
(рис. 11.8).
В левой части окна находятся:
▼ поля ввода значений параметров шлицев;
▼ кнопка для указания базовой грани моде!
ли, от которой будет вестись отсчет разме!
ров шлицев при построении;
▼ строка состояния базовой грани.
В правой части окна показан слайд со схемой
расположения параметров шлицев. При пере!
мещении курсора по полям ввода слайд будет
меняться так, чтобы вы могли видеть на схеме
расположение вводимого параметра.
Рис. 11.8.
В нижней части окна Шлицы прямобочные находится таблица, где приводятся стан!
дартные и рассчитанные параметры проектируемых шлицев. Чтобы увидеть название
параметра, задержите курсор над его обозначением или значением.
3.
Выберите обозначение шлицев из предлагаемого списка.
4.
Задайте Длину шлицев и Диаметр фрезы.
5.
Укажите Серию и Исполнение шлицев.
6.
Укажите на модели базовую грань для построения шлицев (см. раздел 10.3.1 на с. 174).
7.
Чтобы построить шлицы с заданными параметрами, нажмите кнопку ОК.
Шлицы эвольвентные
Чтобы построить эвольвентные шлицы, выполните следующие действия.
1.
Вызовите команду Шлицы эвольвентные или нажмите на компактной панели соот!
ветствующую ей кнопку.
179
Часть II.
Библиотека КОМПАС SHAFT 3D
2. Укажите на модели цилиндрическую по!
верхность, на которой нужно построить
шлицы. Поверхность будет выделена цве!
том. Откроется окно для ввода параметров
шлицев (рис. 11.9).
3. Введите значения параметров шлицев и
укажите базовую грань аналогично тому,
как описано в разделе «Шлицы прямобоч!
ные» на с. 179. Исключение - не нужно
указывать серию и исполнение шлицев.
Рис. 11.9.
Шлицы треугольные
Чтобы построить треугольные шлицы, выполните следующие действия.
1. Вызовите команду Шлицы треугольные или нажмите на компактной панели соответс!
твующую ей кнопку.
2. Укажите на модели цилиндрическую по!
верхность, на которой нужно построить
шлицы. Поверхность будет выделена цве!
том. Откроется окно для ввода параметров
шлицев (рис. 11.10).
3. Введите значения параметров шлицев и
укажите базовую грань аналогично тому,
как описано в разделе «Шлицы прямобоч!
ные» на с. 179. Исключение - не нужно
указывать серию и исполнение шлицев.
Рис. 11.10.
11.1.8. Шпоночные пазы
С помощью библиотеки КОМПАС SHAFT 3D на ступенях внешнего контура твердотель!
ной модели могут быть построены в качестве дополнительных элементов шпоночные
пазы следующих типов:
▼ под призматическую шпонку ГОСТ 23360 78;
▼ под призматическую высокую шпонку ГОСТ 10748 79;
▼ под сегментную шпонку ГОСТ 24071 97 (передача крутящего момента);
▼ под сегментную шпонку ГОСТ 24071 97 (фиксация элементов).
После построения шпоночные пазы доступны для редактирования обычными средства!
ми КОМПАС!3D.
180
Глава 11. Создание моделей в КОМПАС SHAFT 3D
Шпоночный паз под призматическую шпонку
Чтобы построить паз под призматическую шпонку по ГОСТ 23360!78, выполните следу!
ющие действия.
1.
Вызовите команду Шпоночный паз под призматическую шпонку или нажмите на
компактной панели соответствующую ей кнопку.
2.
Укажите на модели цилиндрическую поверхность, на которой нужно построить шпоноч!
ный паз. Поверхность будет выделена цветом. Откроется окно для ввода параметров па!
за (рис. 11.11).
В левой части окна находятся:
▼ поля ввода значений параметров шпонки
и паза;
▼ кнопка для указания базовой грани моде!
ли, от которой будет вестись отсчет разме!
ров паза при построении;
▼ строка состояния базовой грани.
В правой части окна показан слайд со схемой
расположения параметров паза. При переме!
щении курсора по полям ввода слайд будет
меняться так, чтобы вы могли видеть на схеме
расположение вводимого параметра.
Рис. 11.11.
В нижней части окна расположена таблица, где приводятся стандартные и рассчитанные
параметры проектируемого паза. Чтобы увидеть название параметра, задержите курсор
над его обозначением или значением.
3.
Выберите обозначение шпонки из предлагаемого списка.
4.
Введите значения параметров, указанных на схеме:
▼ Длину паза;
▼ Расстояние от базовой грани до паза;
▼ Угол поворота паза относительно вертикальной оси модели;
▼ тип исполнения паза.
5.
Укажите на модели базовую грань для построения паза (см. раздел 10.3.1 на с. 174).
6.
Чтобы построить шпоночный паз с заданными параметрами, нажмите кнопку ОК.
Шпоночный паз под призматическую высокую шпонку
Чтобы построить паз под призматическую высокую шпонку по ГОСТ 10748!79, выполни!
те следующие действия.
1.
Вызовите команду Шпоночный паз под призматическую высокую шпонку или на!
жмите на компактной панели соответствующую ей кнопку.
181
Часть II.
Библиотека КОМПАС SHAFT 3D
2. Укажите на модели цилиндрическую по!
верхность, на которой нужно построить
шпоночный паз. Поверхность будет выде!
лена цветом. Откроется окно для ввода па!
раметров паза (рис. 11.12).
3. Введите значения параметров шпоночного
паза и укажите базовую грань аналогично
тому, как описано в разделе «Шпоночный
паз под призматическую шпонку» на
с. 181.
Рис. 11.12.
Шпоночный паз под сегментную шпонку (передача крутящего момента)
Чтобы построить паз под сегментную шпонку по ГОСТ 24071!97 (для передачи крутяще!
го момента), выполните следующие действия.
1. Вызовите команду Шпоночный паз под сегментную шпонку или нажмите на компак!
тной панели соответствующую ей кнопку.
2. Укажите на модели цилиндрическую по!
верхность, на которой нужно построить
шпоночный паз. Поверхность будет выде!
лена цветом. Откроется окно для ввода па!
раметров паза (рис. 11.13).
3. Введите значения параметров шпоночного
паза и укажите базовую грань аналогично
тому, как описано в разделе «Шпоночный
паз под призматическую шпонку» на
с. 181. Исключение - не нужно вводить
длину паза.
Рис. 11.13.
Шпоночный паз под сегментную шпонку (фиксация элементов)
Чтобы построить паз под сегментную шпонку по ГОСТ 24071!97 (для фиксации элемен!
тов), выполните следующие действия.
1. Вызовите команду Шпоночный паз под сегментную шпонку (фиксация элемен
тов) или нажмите на компактной панели соответствующую ей кнопку.
182
Глава 11. Создание моделей в КОМПАС SHAFT 3D
2. Укажите на модели цилиндрическую по!
верхность, на которой нужно построить
шпоночный паз. Поверхность будет выде!
лена цветом. Откроется окно для ввода па!
раметров паза (рис. 11.14).
3. Введите значения параметров шпоночного
паза и укажите базовую грань аналогично
тому, как описано в разделе «Шпоночный
паз под призматическую шпонку» на
с. 181. Исключение - не нужно вводить
длину паза.
Рис. 11.14.
11.1.9.
Кольцевые пазы
Для ступеней внешнего контура могут быть построены в качестве дополнительных эле!
ментов кольцевые пазы:
▼ Кольцевой паз, тип 1;
▼ Кольцевой паз, тип 2.
Перед началом построения должен быть открыт документ с изображением детали.
После построения кольцевые пазы доступны для редактирования обычными средствами
КОМПАС!3D.
Кольцевой паз, тип 1
Чтобы построить кольцевой паз, выполните следующие действия.
1.
Вызовите команду Кольцевой паз, тип 1 или нажмите соответствующую ей кнопку.
2.
Укажите на модели плоскую грань (торец поверхности), на которой нужно построить
кольцевой паз. Эта поверхность будет выделена цветом. Откроется окно для ввода пара!
метров паза (рис. 11.15). Оно содержит:
▼ список параметров, значения которых нужно ввести при помощи клавиатуры или кно!
пок, расположенных справа от каждого поля ввода;
▼ схему параметров кольцевого паза;
▼ кнопку для выбора базовой грани;
▼ список параметров элемента конструкции, на котором будет построен кольцевой паз.
Чтобы увидеть название параметра, задержите курсор на его обозначении.
3. Введите значения параметров, указанных на схеме:
▼ Ширину паза;
▼ Наружный и внутренний диаметры паза;
183
содержание .. 8 9 10 11 ..
