Справочник строителя тепловых сетей (Захаренко С.Е.) - часть 14





Щитовой  механизированный  комплекс  (роторный)  диаметром  3,6  м.  Его  расчетная  производительность  в

смену 3.4 м. Наружный диаметр коллектора 3,54, внутренний - 3,24 м.

Щитовой  механизированный  комплекс  КЩ-4Б  оборудован  механизированным  проходческим  шитом  ПЩМ-4.

Наружный диаметр коллектора 4,03, внутренний - 3,55 м. Скорость проходки туннеля до 1 м/ч.

Щитовой механизированный комплекс ТЩБ-1 предназначен для механизированного сооружения коллектора с

монолитно-прессовой обделкой. Наружный диаметр коллектора 4,1, внутренний - 3,5 м.





Рис. 9.6. Установка для горизонтального бурения:

1 - рама; 2 - двигатель с коробкой передач; 3 - редуктор привода шнека; 4- приводной вал; 5 - муфта

предельного момента; 6 - шнек: 7 - лебедка; 8 - муфта включения лебедки; 9 - проталкиваемая труба;

10 - фрезерная головка; 11 - неподвижный блок; 12 – канат; 13 - упор; 14 - опоры роликовые; 15 –

крепление стенки котлована



Немеханизированные  проходческие  щиты  изготовляются  в  соответствии  со  следующими  техническими

характеристиками:

Диаметр щита, м

2,0

2,56

3,6

Внутренний диаметр оболочки щита, мм

2000

2560

3600

Толщина оболочки щита, мм

12

8

12

Наружный диаметр щита D

1

, мм

2024

2576

3624

Длина щита по верху (козырьку) А, мм

2795

3500

3800

Длина щита внизу Б, мм

2395

3100

3300

Длина ножевой части В, мм

1300

900

1100

Количество гидравлических домкратов, шт.

16

18

20

Внутренний диаметр цилиндров домкратов, мм

85

160

160

Ход гидравлических домкратов, мм

415

940

940

Усилие одного домкрата, тс

14,2

35

50

Давление рабочей жидкости, МПа (кгс/см2)

20 (200)

20 (200)

20 (200)

Суммарное расчетное усилие домкратов, тс

227

630

1000

Масса щита, т

5,12

11,0

18,0



Щит  диаметром  2  м  служит  для  устройства  непроходного  канала,  диаметром  2,56  и  3,6  м  -  проходных

каналов.

При  выборе  диаметра  щита  для  закрытой  проходки  следует  учитывать  уменьшение  диаметра  проходки  в

свету примерно на  500 мм по сравнению с  наружным диаметром щита, составляющим толщину конструкции

внутренней обделки канала или коллектора.

В комплект  оборудования для щитовой  проходки входят: щит  с вмонтированными в него  гидравлическими

домкратами,

гидрокоммуникации,

золотниковый

переключатель,

трехходовой

золотниковый

кран,

распределительная  коробка,  вентили  высокого  давления,  насос  высокого  давления  до  25  МПа  (250

кгс/см2),  тележка  для  грунта,  рельсовые  пути  и  приспособление  для  перевозки  и  монтажа  сборных

конструкций, насосы для откачки воды и насосы для нагнетания раствора.

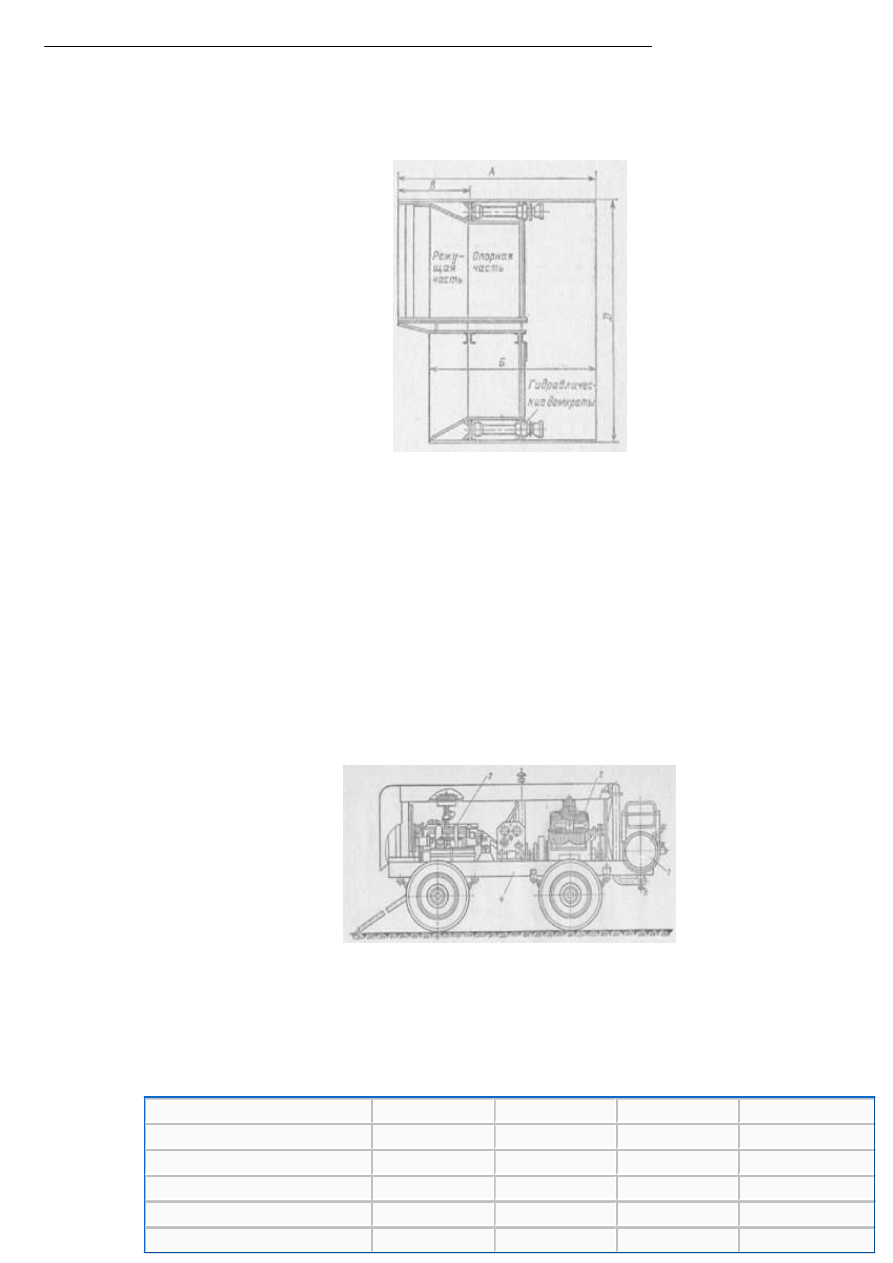

Щит (рис.  9.7) представляет собой  металлический кожух, передняя  часть которого по периметру  имеет

режущую кромку (кольцо). В средней части с внутренней стороны укрепляются гидравлические домкраты,

силой давления которых щит продвигается вперед, врезаясь кольцом в грунт.

Эти же домкраты служат дли скрепления керамических, бетонных или железобетонных блоков, из которых

сооружается оболочка канала.



Рис. 9.7. Немеханизированный проходческий щит



9.7. ПЕРЕДВИЖНЫЕ КОМПРЕССОРНЫЕ СТАНЦИИ



Передвижные  компрессорные  станции  используются  в  строительстве  тепловых  сетей  при  разработке

мерзлых грунтов, вскрытии асфальта, бетонных дорожных покрытий сжатым воздухом при помощи отбойных

молотков и бетоноломов, а также для работы пневматических поверхностных и глубинных вибраторов при

уплотнении  бетонных  смесей и  изготовлении  железобетонных  конструкций. Ходовая  часть  компрессорной

станции  прицепная,  подрессорная,  двухосная  с  поворотным  механизмом  передних  колес.  Компрессорная

станция  состоит  из  компрессора,  двигателя  с  муфтой  сцепления,  воздухосборника  с  раздаточными

вентилями,  системы  охлаждения,  топливного  бака,  щита  измерительных  приборов  и  кузова  с  ходовой

частью (рис. 9.8).





Рис. 9.8. Компрессорная станция:

1 – воздухосборник (ресивер); 2 – воздушный компрессор; 3 – двигатель; 4 - рама



Техническая характеристика компрессорных станций:





ЗИФ-55В

ЗИФ-51

ДК-9М

ПК-10

Производительность, м3/мин.

5,0

4,6

10

10,5

Рабочее давление, МПа (кгс/см2)

0,7 (7,0)

0,7 (7,0)

0,6 (6,0)

0,7 (7,0)

Марка двигателя

ЗИЛ-157М

Трехфазный

Д-108

Д-108

Мощность, кВт

76,5

44

79

79

Число раздаточных вентилей

5

5

4

6

Длина станции с дышлом, мм

4410

4410

6500

6300

Длина станции без дышла, мм

3450

3450

5160

4700

Масса, кг

2750

2306

5200

6000



9.8. СВАРОЧНОЕ ОБОРУДОВАНИЕ



Сварочные  агрегаты  состоят  из  генераторов  постоянного  тока,  соединенных  эластичными  муфтами  с

двигателями внутреннего сгорания, установленными на общей раме. Сварочные агрегаты АСБ-300-7 и АСД-

3-1  установлены  на  раме  без  колес,  АСДП-500  -  на  двухосном  прицепе,  АСДП-2х300Г  -  на  одноосном

прицепе, СДУ-2 на базе трактора Т-100М, ПАС-400-УП - на раме с роликами для перемещения.

Агрегаты  АСБ,  АДБ  и  ПАС  работают  от  бензиновых  карбюраторных  двигателей,  АДД,  АСД  и  АСДП  -  от

дизельных двигателей.

Технические характеристики сварочных агрегатов АСБ, АСД, АСДП, СДУ и ПАС:





АСБ-300-7

АСД-3-1

Тип генератора

ГСО-300-5

СГП-3VIII

Тип двигателя

ГАЗ-320

ЯАЗ-М20-Г4

Номинальный сварочный ток, А

300

500

Мощность двигателя, кВт

22

44

Габариты, мм

1915х895х1655

2820х1100х2115

масса, кг

700

2500



Продолжение





АСДП-500

АСДП-2х300Г

Тип генератора

СГП-3-VIII

Два генератора ГСГ-300

Тип двигателя

ЯАЗ-М20-Г4

ЯАЗ-М20-Г4

Номинальный сварочный ток, А

500

300х2

Мощность двигателя, кВт

44

44

Габариты, мм

5380х1930х2600

4000х1930х2600

масса, кг

5000

2500



Продолжение





СДУ-2

ПАС-400-VII

Тип генератора

ГСМ-500

СПГ-3-VI

Тип двигателя

Д-108

ЗИЛ-120

Номинальный сварочный ток, А

600

400

Мощность двигателя, кВт

79

49

Габариты, мм

5455х2570х3060

2950х1920х880

масса, кг

14350

1900



Технические характеристика  сварочных агрегатов  АДД-305, АДБ-306,  АДБ 309,  АДД-309, АДБ-317 и  АДБ-

318-VI:





АДД-305

АДБ-306

АДБ-309

АДД-309

АДБ-317

АДБ-318-VI

Номинальный
сварочный ток, А

315

Номинальные
рабочие
напряж ения, В

32

Напряжение
холостого хода,
В

90

90

75-80

85

85

85

Пределы
регулирования
сварочного тока,
А

60-350

115-315

15-350

40-350

40-350

40-180

160-350

Продолжи-
тельность
работы, %

60

Тип сварочного
генератора

ГД-310

ГСО-300-5

ГД-303

ГД-312

ГД-311

ГД-312

Номинальная
мощность
сварочного
генератора, кВт

36,7

36,7

36,7

18,3

17,6

36,7

Топливо

Дизельное

Бензин

Дизельное

Бензин

Дизельное

Габариты, мм

1915х895х1140

1915х895х1140

1892х880х1230

1900х880х1230

1640х880х1150

1895х880х1655

Масса, кг

900

640

750

800

530

710



Сварочный агрегат AC81 предназначен для ручной дуговой сварки постоянным током неповоротных стыков

труб.  Он  установлен  на  тракторе  К-701  «Кировец»  и  обеспечивает  работу  восьми  сварочных  постов.

Мощность  двигателя  220,8  кВт.  Скорость

передвижения

2,9-33,8

км/ч.

Габаритные  размеры

9,12х3,1х4,35, масса 21,5 т.

Сварочные трансформаторы с нормальным рассеиванием и отдельной реактивной обмоткой (дросселем) для

сварки  переменным  током  типов  ТСД-500-1,  ТСД-1000-4  и  ТСД-2000-2  предназначены  для  питания

автоматических установок. Каждый сварочный трансформатор может работать только при напряжении сети

220  или  380  В.  Защитный  кожух  трансформатора  крепится  болтами  к  осям.  Для  подключения  к  сети  и

подключения  сварочного  кабеля  имеются  специальные  зажимы,  которые  закрываются  предохранительными

крышками. Для снижения помех радиоприему трансформатор снабжен емкостным фильтром, который состоит

из двух конденсаторов.

Технические  характеристики  сварочных  трансформаторов  с  нормальным  магнитным  рассеиванием  и

реактивной обмоткой:





ТСД-500-1

ТСД-1000-4

ТСД-2000-2

Напряжение холостого хода, В

80

71

79

Продолжительность работы, %

60

60

60

Номинальный сварочный ток, А

500

1000

2000

Номинальная мощность, кВ-А

42

78

162

Пределы регулирования сварочного тока, А

200-600

400-1200

800-2200

Коэффициент мощности (cos j)

0,6

0,6

0,64

Габаритные размеры, мм

950х818х1215

950х818х1242

950х818х1382

Масса, кг

420

510

675



Наиболее распространенными в настоящее время являются трансформаторы типов ТС-300, ТС-500, ТСК-300,

ТСК-500,  ТД-300  и  ТД-500.  Последние  серии  ТД  более  совершенные.  Они  снабжены  барабанным

переключателем ступеней тока.

Трансформаторы  ТСК-300  и  ТСК-500  комплектуют  конденсаторами  большой  мощности  для  увеличения

коэффициента мощности (cos j). Продолжительность работы (ПР) для всех трансформаторов 60 %.

Технические  характеристики  сварочных  трансформаторов  с  увеличенным  магнитным  рассеянием  (с

подвижными обмотками):





ТС-300

ТС-500

Напряжение холостого хода, В

63

60

Номинальный сварочный ток, А

300

500

Номинальная мощность, кВ-А

20

32

Пределы регулирования сварочного тока, А:





в основном диапазоне

110-385

165-650

в дополнительном диапазоне

30-100

40-165

Коэффициент мощности (cos j)

0,51

0,53

Габариты, мм

760х520х970

840х576х1060

Масса, кг

180

250



Продолжение





ТСК-300

ТСК-500

Напряжение холостого хода, В

63

60

Номинальный сварочный ток, А

300

500

Номинальная мощность, кВ-А

20

32

Пределы регулирования сварочного тока, А:





в основном диапазоне

110-385

165-650

в дополнительном диапазоне

30-100

40-165

Коэффициент мощности (cos j)

0,72

0,65

Габариты, мм

760х520х970

840х576х1060

Масса, кг

215

280



Продолжение





ТД-300

ТД-500

Напряжение холостого хода, В

61; 79

60; 76

Номинальный сварочный ток, А

300

500

Номинальная мощность, кВ-А

20

32

Пределы регулирования сварочного тока, А:





в основном диапазоне

160-385

240-650

в дополнительном диапазоне

60-160

90-240

Коэффициент мощности (cos j)

0,53

0,65

Габариты, мм

692х620х710

720х570х835

Масса, кг

137

210



Сварочные преобразователи



Для  сварки  теплопроводов  постоянным  током  кроме  сварочных  агрегатов  с  приводом  от  двигателей

внутреннего сгорания служат сварочные преобразователи, установленные на раме или на колесном ходу.

Сварочный преобразователь состоит из асинхронного двигателя и генератора постоянного тока. Ротор

двигателя  и  якорь  генератора  находятся  на  одном  валу.  Технические  характеристики  таких

преобразователей:





ПСО-300А

ПД-303

Тип генератора

ГСО-300А

-

Номинальный сварочный ток, А

300

300

Напряжение холостого хода, В

55-80

65

Пределы регулирования сварочного тока, А

75-300

80-300

Мощность преобразователя, кВт

12,5

10,0

Продолжительность работы, %

65

60

Габариты, мм

1015х590х980

1052х508х996

Масса, кг

400

331



Продолжение





ПСО-500

ПСО-800

Тип генератора

ГСО-500

ГСО-800

Номинальный сварочный ток, А

500

800

Напряжение холостого хода, В

58-86

60-90

Пределы регулирования сварочного тока, А

125-600

200-800

Мощность преобразователя, кВт

28,0

55,0

Продолжительность работы, %

65

65

Габариты, мм

1275х770х1080



Масса, кг

540

1040



Преобразователь  ПСГ-500-1.  Номинальный  сварочный  ток  500  А,  пределы  регулирования  60-500  А.

Напряжение питающей сети 220/380 В, мощность генератора 210 кВт, электродвигателя - 30 кВт. Рабочее

напряжение  при  номинальном  сварочном  токе  40  В.  Продолжительность  цикла  сварки  10  мин,

продолжительность работы 60%. Габариты, мм: 1050х556х870. Масса 460 кг.

Осцилляторы преобразуют ток промышленной частоты 50 Гц и низкого напряжения 60-220 В в ток высокой

частоты  250-300  кГц  и  высокого  напряжения  2500-6000  В.  Прибор  включается  в  сварочную  цепь  для

облегчения  возбуждения  и  стабилизации  дуги.  С  помощью  осциллятора  можно  возбуждать  дугу  без

замыкания  электрода  с  трубой  или  изделием  и  поддерживать  стабильность  горения  дуги.  Технические

характеристики осцилляторов:





М-3

ОС-1

Первичное напряжение, В

40-65

65

Вторичное напряжение, В

2500

2500

Потребляемая мощность, Вт .

150

130

Частота, кГц

250

250

Габаритные размеры, мм

350х290х240

350х290х240

Масса, кг

15

15



Продолжение





ОСЦВ-2

ОСПЗ-2М

Первичное напряжение, В

220

220

Вторичное напряжение, В

2300

8000

Потребляемая мощность, Вт .

80

20

Частота, кГц

260

440

Габаритные размеры, мм

300х215х295

250х170х110

Масса, кг

16

3,8



Осциллятор ОС-1 рассчитан на включение к зажимам вторичной обмотки трансформатора СТЭ.

Оборудование  для  полуавтоматической  сварки  под  флюсом  устанавливается  в  трубозаготовительных

мастерских.

Оборудование  состоит  из  источника  питания  сварочной  дуги,  полуавтомата,  кантователя,  вращателя  и

центратора.

Полуавтомат шланговый ПШ-54 имеет гибкий шланг для подачи электродной проволоки из  кассеты в зону

сварки (рис. 9.9).

Шланговый полуавтомат ПШ-54 состоит из следующих узлов: 1 - аппаратный ящик; 2 - механизмы подачи

проволоки; 3 - шланговый провод; 4 - электрододержатель; 5 - сварочные трансформаторы. Для сварки

применяется  ток  150-650  А,  диаметр  электродной  проволоки  1,6-2  мм,  скорость  подачи  электродной

проволоки  78-600  м/ч.  Габаритные  размеры механизма  330x280x325  мм.  Масса  механизма  подачи  23  кг.

Масса держателя 0,75 кг.

Установки  типов  УСНП-1  и  УСНТ-4 служат  для  электробезопасности  сварщиков,  работающих внутри  труб

или закрытых сосудов. Эти установки обеспечивают автоматическое снижение напряжения холостого хода.

Они

применяются

при

выполнении

электросварочных

работ

в

условиях,

требующих

особой

электробезопасности.

Технические характеристики установок:





УСНП-1

УСНТ-4

Вид тока источника питания

Постоянный

Переменный

Напряжение питающей сети, В

380, 220

380

Номинальный сварочный ток при ПР 60%, А

315

-

Номинальный первичный ток, А

-

85

Пределы регулирования сварочного тока, А

40-315

-

Продолжительность цикла сварки, мин.

5

5

Масса, кг

32

23





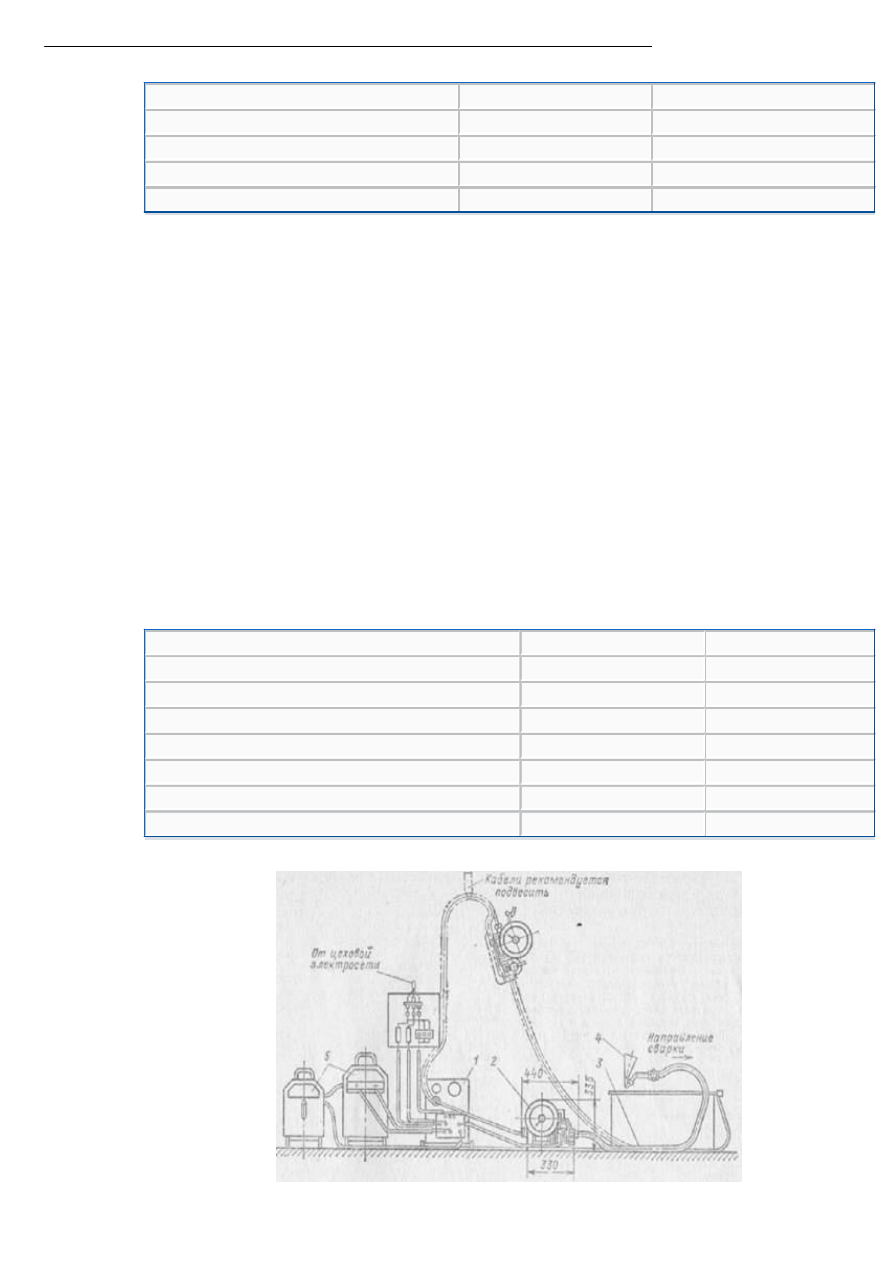

Рис. 9.9. Шланговый полуавтомат ПШ-54



9.9. ПЕРЕДВИЖНЫЕ ЭЛЕКТРОСТАНЦИИ



Передвижные

электростанции

служат

для

временного

электроснабжения

сварочных

постов,

электроосвещения, временных  сооружений, строительных механизмов и  электрифицированных инструментов

в

случаях

отсутствия

вблизи

места

строительно-монтажных

работ

постоянных

источников

электроснабжения.

Технические  характеристики  передвижных  электростанций  с  унифицированными  передвижными  дизель-

электрическими агрегатами переменного тока частотой 50 Гц приведены в табл. 9.14.



Таблица 9.11. Передвижные электростанции напряжением 230 и 400 В (cos j= 0,8)



Показатель

Унифицированные марки

Другие марка

АД-30-Т/230, АД-30-

Т/400

АД-50-Т/230, АД-50-Т/400

АД-75-

Т/230, АД-

75-Т/400

АСДх50/Т-230хР,

АСДх50/Т-400хР

АСДх50/Т-230хД,

АСДх50/Т-400хД

Номинальная мощность,
кВт

30

50

75

50

50

Габаритные размеры, мм:











длина

2400

3310

3300

3400

2430

ширина

960

1200

1150

880

800

высота

1735

2000

2000

1250

1200

Масса, кг

2090

3800

4200

1900

1640

Расход топлива. г/(кВт-ч)

326

280

265

272

272

Тип двигателя

ЯАЗ-М204Т

1Д6-100АД

1Д6-150АД

6Ч-12/14

6Ч-12/14

двухтактный

четырехтактный

-

К-658

К-758

бескомпрессорный







Тип генератора

ДГС-91-4ЩФ2

ДТС-92-4ЩФ2

ПС-93-4

ЕСС-91-4ЩФ

ЕСС-91-4ЩФ

синхронный, фланцевый.

брызгозащищенный







Частота вращении, об/мин

1500

1500

1500

1500



Продолжение



Показатель

Другие марки

Автоматизированные

ДЭС-40М1

ДЭС-50Е

АСДА-50p

АСДА-50Д

Номинальная мощность, кВт

27

50

50

50

Габаритные размеры, мм:









длина

2135

2850

3370

2450

ширина

825

1014

850

880

высота

1800

2070

1290

1350

Мacca, кг

1220

3180

1750

1850

Расход топлива, г/(кВт-ч)

272

238

245

245

Тип двигателя

АСМД-7Е1

Д-108

6Ч-12/14

6Ч-12/14

АСМД-7Б

-

К-853А

К-664А

Тип генератора

ЕС-82-4С

ЕС-82-6С

ЕСС-91-ЩФ

ЕСС-91-ЩФ

Частота вращения, об/мин

1500

1000

1500

1500















содержание   ..  12  13  14  15   ..
