Справочник строителя тепловых сетей (Захаренко С.Е.) - часть 11

Универсальные полноповоротные экскаваторы Э-302Б, ЭО-3322 и ЭО-3322Л (рис. 9.1, табл. 9.2)

предназначены для рытья грунта I-IV групп, ЭО-4321 - для грунта I-V групп. Экскаватор Э-302Б -

тросовый, остальные экскаваторы с гидромеханическим приводом - гидравлические. Технические

характеристики экскаваторов приведены в табл. 9.2.

Одноковшовый экскаватор - планировщик ЭО-3332 на пневмоколесном ходу с ковшом вместимостью 0.4 м3.

Универсальный полно-поворотный гидравлический экскаватор-планировщик ЭО-3332 с телескопическим

рабочим оборудованием предназначен для планировочных и земляных работ в грунтах I-IV групп (имеются

модификации этого экскаватора - модели ЭО-3332А и ЭО-3332В). Он состоит из поворотной платформы с

рабочим оборудованием и кабиной. Сменное рабочее оборудование состоит из экскавационного ковша,

ковша двустороннего действия с зубьями и рыхлителем, планировочного ковша, отвала; удлинители

стрелы длиной 1,4 и 2,8 м. Он оснащен двигателем СМД-14 мощностью 55 кВт, скорость передвижения до

18,5 км/ч.

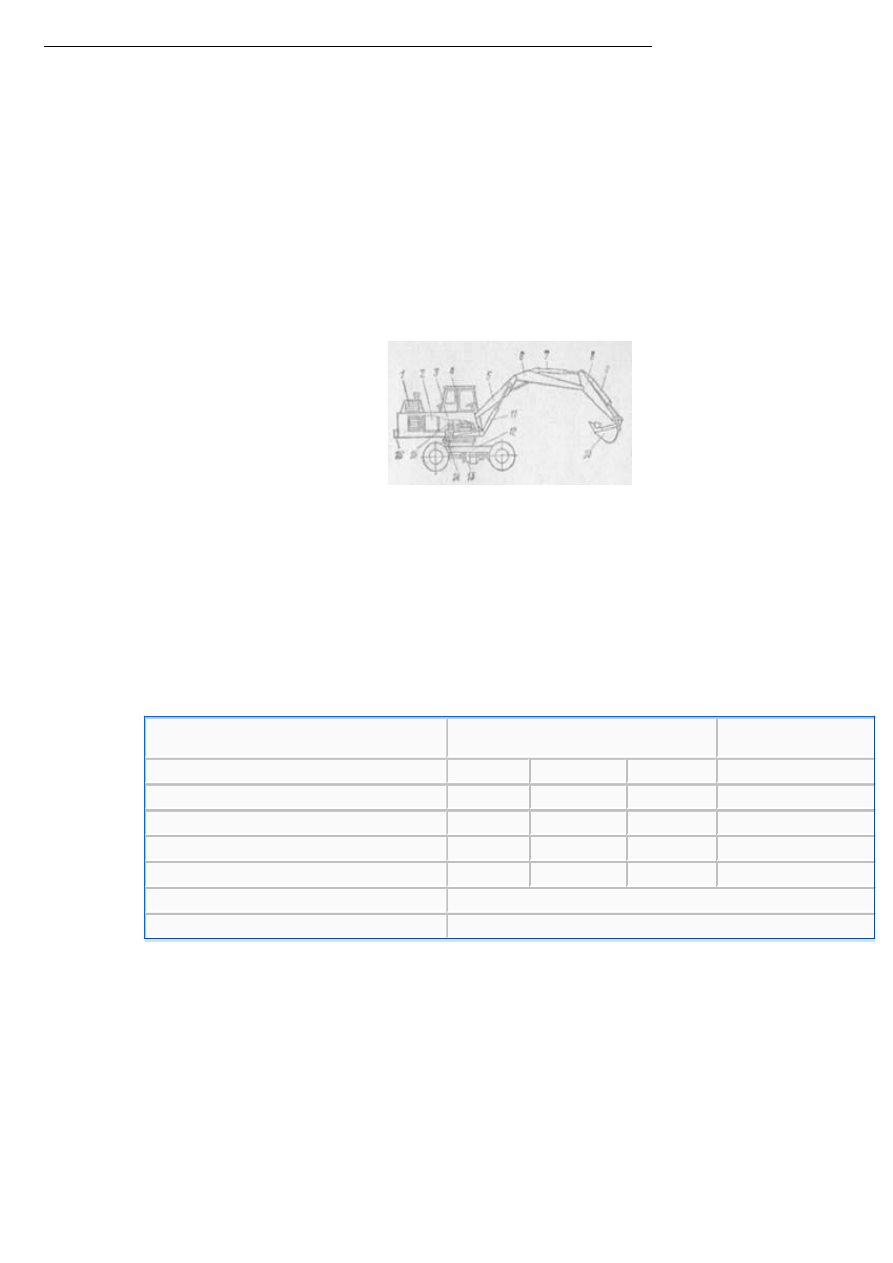

Рис. 9.1. Полноповоротный гидравлический

экскаватор ЭО-3322 (ЭО-3322А):

1 - силовая установка; 2 - бак гидросистемы; 3 - капот: 4 - кабина: 5 - нижняя часть стрелы: 6 -

верхняя часть стрелы: 7 - гидроцилиндр рукоятки: 8 - рукоятка; 9 - гидроцилиндр ковша; 10 - ковш:

11 - гидроцилиндр стрелы; 12 - ходовая тележка; 13 - механизм хода; 14 - роликовый опорно-

поворотный круг; 15 - механизм поворота платформы; 16 - противовес

Техническая характеристика экскаватора:

Экскавационный ковш

Планировочный

ковш

Вместимость, м3

0,25

0,4

Длина удлинителя, м

1,4

Наибольшая глубина копания, м

3,8

4,37

3,2

3,1

Наибольший радиус копания, м

8.0

9.4

7,1

6,8

Наибольшая высота выгрузки, м

4,26

4,8

3,2

4,26

Габариты, м

7,34х2,64х3,2

Масса, кг

13400

Одноковшовый экскаватор на пневмоколесном ходу с выдвижным телескопом и удлинителями 1,4 и 2.8 м

марки. «Сатур» (ЧССР) имеет двигатель «Татра 928-51» мощностью 110 л.с. Его габариты:

7370x2800x3300 мм, масса 16580 кг. Наибольшая глубина резания 4450 мм. Наибольший радиус резания

9170 мм. Скорость передвижения 20 км/ч. Он оснащен ковшом вместимостью 0,75 м3, бульдозерным

отвалом, рыхлителем и захватом для погрузочных работ.

Одноковшовый экскаватор-планировщик на шасси автомобиля КрАЗ-258 модели Э-4010 с ковшом

вместимостью 0,4 м3, гидравлический, с телескопическим рабочим оборудованием предназначен для

зачистки дна котлованов и других земляных работ. На поворотной платформе экскаватора установлены:

рабочее оборудование, двигатель, гидропривод и кабина. Вместимость экскавационного и планировочного

ковша 0,4 м3, двигатель СМД-14 мощностью 55 кВт, скорость передвижения до 50 км/ч. Габариты

8,45х2,63x3,65 м.

Таблица 9.2. Одноковшовые экскаваторы вместимостью ковша 0,35-1.0

Показатель

Марка экскаватора

Э-302Б

Э-353

ЭО-3322

ЭО-3322А

ЭО-4321

Вместимость ковша обратной лопаты, м3

0,4

0,35

0,5

0,65; 1,0

То же грейфера, м3

0,35

0,5

0,65

Двигатель:

модель

Д-48ПС

Д-54

СМД-14

мощность, кВт

Скорость передвижения, км/ч

до 15,4

18,2

до 21,0

20,0

до 20

Габариты, м:

длина

3,13

4,90

5,17

9,4

5,2

ширина

2,64

2,70

2,64

2,8

высота

4,15

3,35

3,16

3,84

3,1

Масса, кг

11700

11800

14100

12700

18570

Ориентировочная стоимость машино-часа, руб.

3-44

7-65

Работа экскаватора с обратной лопатой:

наибольшая глубина копания, м

4,0

4,2

5,0

7,0

наибольший радиус копания, м

7,8

9,2

7,36

8,2

8,95

наибольшая высота выгрузки, м

5,6

5,1

5,88

Работа экскаватора грейфером:

наибольшая глубина копания, м

11,49

5,48

5,8

7,10

наибольший радиус копания, м

6,6

6,8

7,4

7,26

наибольшая высота выгрузки, м

8,8

3,02

3,60

Техническая характеристика экскаватора:

Экскавационный ковш

Планировочный ковш

Длина удлинителя, м

2,8

1,2

Наибольшая глубина копания, м

3,92

5,94

4,03

Наибольший радиус копания, м

8,09

10,9

8,6

3,65

Наибольшая высота выгрузки, м

4,15

5,35

4,3

Масса, кг

18000

Одноковшовые экскаваторы на гусеничном ходу. Экскаватор-планировщик гидравлический, полноповоротный

ЭО-2131А оснащен телескопическим рабочим оборудованием, предназначен для планировочных и зачистных

работ, а также для рытья грунтов I-IV групп, состоит из поворотной платформы с рабочим

оборудованием, двигателем и кабиной. Экскавационный ковш вместимостью 0,25, планировочный - 0,4 м3,

двигатель Д-50Л мощностью 40 кВт, скорость передвижения до 2,2 км/ч. Наибольшая глубина копания с

удлинителем в 2 м

- 4,36 м (планировочным ковшом - 3м). Наибольший радиус копания с удлинителем 2 м

- 8,8 м (планировочным ковшом - 6,9 м). Наибольшая высота выгрузки при этом составит 4 м

(планировочным ковшом - 3,24 м). Его габариты: длина 2,68, ширина 2,64, высота 6,48 м, масса 6800

кг.

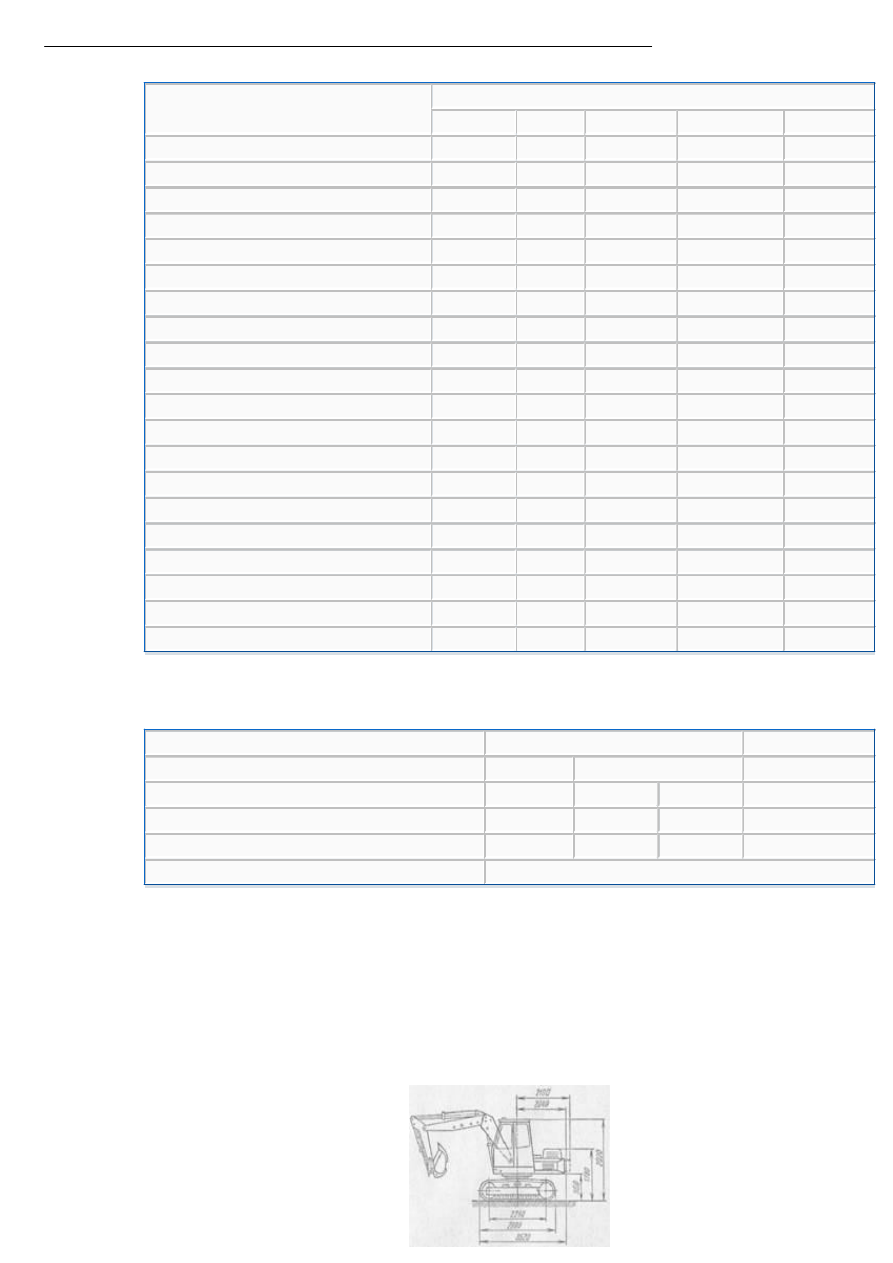

Рис. 9.2. Экскаватор К-408 (ПНР)

Гидравлический экскаватор К-408 (ПНР) (рис. 9.2): номинальная мощность двигателя 44,8 кВт. Скорость

передвижения 1,6 км/ч. Ширина гусеничных звеньев 400, 500, 600, 700, 800 и 900 мм.

Масса 9500 кг.

Техническая характеристика экскаватора:

Обратная

лопата 0,4 м3

Прямая лопата

0,4 м3

Погрузочная лопата

0,63 м3

Грейфер 0,25

м3

Наибольшие:

радиус резания, м

7,00

7,20

5,45

6,10

глубина копания, м

3,75

2,85

1,65

4,70

высота резания, м

7,25

7,90

6,10

высота выгрузки, м

5,00

4,40

3,10

На Международной выставке «Стройдормаш-81» на ВДНХ СССР в Москве в экспозиции Советского Союза

экспонировались гусеничные экскаваторы моделей: ЭО-4124 вместимостью ковша 0,3-1.25 м3, оснащенные

обратной лопатой, профильным и зачистным ковшами, напорным грейфером, рыхлителем и гидромолотом, и

ЭО-5123 вместимостью унифицированной обратной лопаты 2,0 м3, предназначенные для разработки

немерзлых грунтов I-IV групп, а также предварительно разрыхленных мерзлых и скальных грунтов с

кусками до 600 мм при температуре воздуха от -40 до +40°С. Экскаватор, оборудованный зубом-

рыхлителем и захватно-клещевым органом, может рыхлить и разрабатывать мерзлый грунт.

Экскаватор выполнен на гусеничном ходу тракторного типа. Сменное рабочее оборудование: обратная

лопата с моноблочной стрелой, унифицированная обратная лопата, зуб-рыхлитель, жесткий грейфер,

захватно-клещевое оборудование.

Технические характеристики экскаваторов ЭО-4124 и ЭО-5123:

ЭО

-4124

ЭО

-5123

Мощность двигателя. кВт

125

Скорость движения,

км/ч

2,6

2,2

Вместимость ковша обратной лопаты, м3

0,3; 0,65; 1,0; 1,25

Унифицированной 2,0

Наибольшие:

глубина копания, м

6,0

6,9

радиус копания, м

9,4

10,4

высота выгрузки, м

5,0

5,5

Габариты,

10,35х3,0х3,2

13,61х3,15х4,9

Масса, т

24,5

37,0

Универсальные полноповоротные одноковшовые экскаваторы Э-652Б и Э-652Хл предназначены для рытья

траншей и котлованов в грунте I-IV групп. Экскаваторы состоят из поворотной платформы с рабочим

оборудованием, двигателем, кабиной и ходовой гусеничной тележки. Управление механизмами экскаватора

пневматическое. Сменное рабочее оборудование: обратная лопата, драглайн, грейфер. Экскаватор Э-

652Хл на базе Э-652 предназначен для работы при температуре окружающего воздуха от +40 до -60°С.

Вместимость обратной лопаты 0,65 м3, драглайна - 0,8 м3 и грейфера – 0,65 м3. Двигатель Д-108-1

мощностью 80 кВт (108 л.с.), скорость передвижения до 3 км/ч.

Наибольшая глубина копания: обратной лопатой 5,8 и грейфером 11,49 м. Наибольшая высота выгрузки:

обратной лопатой 5,2 и грейфером 8,8 м. Наибольший радиус копания: обратной лопатой 9,2 и грейфером

6,6 м. Габариты 4,61х2,88х3,26 м. Масса с обратной лопатой 20904 и с грейфером 20210 кг.

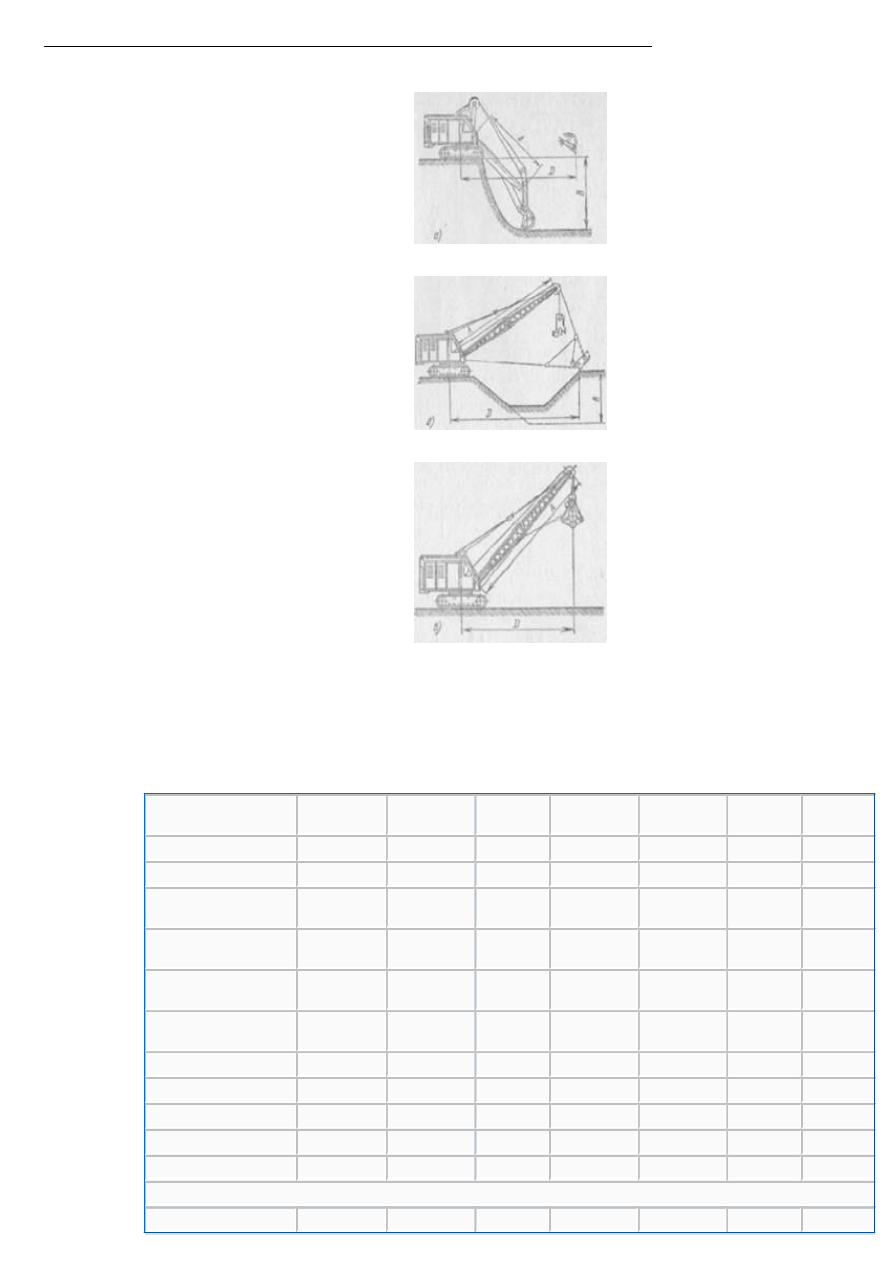

Рис. 9.3. Схема работы одноковшового экскаватора на гусеничном ходу:

а - обратной лопатой; б - драглайном; в - грейфером

Одноковшовые экскаваторы на гусеничном ходу вместимостью ковша от 0,35 до 1,5 м3 (рис. 9.3):

ЭО-311Б (ЭО-

303Б)

ЭО-3211Б (ЭО-

304Б)

ЭО-5015А

ЭО-4121А

ЭО-10011А

Э-1252Б

КМ602

(ПНР)

Марка двигателя

Д-48ПС

СМД-14

А-01М

Д-108

У2Д-6С2

Дизель

Мощность. кВт

Скорость передвижения,
км/ч

2,77

3.73

2,51

2,8

2,0

1,5

2,96

Опорная длина гусеницы,
мм

3000

3560

3300

3750

3980

4000

2930

Ширина гусеничной ленты,
мм

445

1000

610

580

600

675

600, 750

Ширина гусеничного хода,
мм

2560

3220

2770

2930

3000

3200

Габариты, м:

длина без стрелы

4,7

4,77

5,025

5,49

5,54

4,8

ширина

3,22

2,77

3,0

3,6

4.18

2,87

высота

3,03

2,7

3,0

3,6

4,18

3,22

Масса, т

11,6

12,5

11,35

20,9

36,4

40,2

22,25

Работа экскаватора обратной лопатой:

Вместимость ковша, м3

0,4

0.5

1,0; 0,65

1.0

1,4

0,6

Длина стрелы А, м

4,9

6,9

7,8

6,25

Наибольший радиус
резании D, м

7,8

7,0

9,2

10,5

11,6

9,0

Наибольшая глубина
копании траншей В, м

4.3

4,2

4,5

5.8

6,9

7.3

5,75

Работа экскаватора драглайном:

Вместимость ковша, м3

0,4

0.4

1,0; 0,75

1,5

0,6

Длина стрелы А, м

10,5

12,5; 15,0

12,5

10; 13

Наибольший радиус
резания D, м

11,0

11.1

13.5; 16,0

14,3

14,5

Наибольшая глубина
копания В, м

7,0

7,6

9,4; 10,0

9,5

Работа экскаватора грейфером:

Вместимость, м3

0.35

0,5

0,65

1,0

1,5

0,6

Длина стрелы А, м

10.5

10.0

12,5; 15,0

15,0

13.0

Наибольший радиус
копания D, м

6.0

6.75

8,9

10,2; 12,0

12,0

12,26

Наибольшая глубина
копания котлована В, м

6,0

5,8

7,9

3,3; 6,0

6.0

10,2

Техническая характеристика одноковшового экскаватора на гусеничном ходу марки «Поклен» (Франция) с

гидравлической системой управления:

SC-150

SC-150K

Двигатель

Дизель

Мощность, кВт

114

106,6

Скорость передвижения, км/ч

2,3

2,18

Габариты без сменного оборудования, м

высота до крыши

3,17

2,63

ширина (при ширине гусениц 0,51 м)

2,78

ширина (при ширине гусениц 0,71 м)

3,18

Радиус, описываемый хвостовой частью, м

3,15

3,04

Длина, м

4,91

5,23

Масса экскаватора, т

25,2

28,0 (с обратной лопатой)

Работа экскаватора обратной лопатой:

Длина стрелы, м

5,7

Длина стрелы составной, м (3,0+3,5)

6,5

Длина рукоятки, м

2,0

2,75

3,5

2,0

3,5

Наибольшая глубина резания, м

5,7

6,5

7,2

5,75

7,25

Максимальный радиус копания, м

9,15

10,55

Ковш для рытья траншей, вместимость, м3

0,6

0,7

0,95, 1,0

1,25, 1,53

ширина траншей, м

1,85

2,2

0,85, 1,1

1,35, 1,6

Работа экскаватора грейфером:

Длина стрелы, м

5,7

Длина стрелы составной, м (3,0+3,5)

6,5

Длина рукоятки, м

2,4

3,2

2,4

Максимальная глубина копания, м

7,3

8,1

7,4

Максимальная высота выгрузки, м

5,5

5,9

7,55

Максимальный радиус копания, м

9,3

10,0

10,05

Вместимость ковша, м3

0,62

0,95

1,0

Продолжение

Длина стрелы, м

5,7

Длина стрелы составной, м (3,0+3,5)

6,5

Длина рукоятки, м

3,2

2,4

3,2

2,4

Максимальная глубина копания, м

8,1

7,35

8,15

7,4

Максимальная высота выгрузки, м

8,25

5,45

5,82

7,55

Максимальный радиус копания, м

10,07

9,35

10,05

10,10

Вместимость ковша, м3

1,25

0,92

1,02

1,27

Многоковшовые экскаваторы могут быть с успехом применены для рытья траншей прямоугольного или

трапецеидального сечения для теплопроводов D

= 600 мм при глубине траншей до 3,5 м, ширина до 2,8

м.

Техническая характеристика многоковшовых экскаваторов, которые могут иметь применение

строительстве тепловых сетей:

ЭТР-253

Эт-354

ЭТЦ-252

Базовая машина

Трактор ДЭТ-250

Двигатель Д-54 или СМД-14А

Трактор ТТ-4

Профиль отрываемых траншей

Прямоугольный с откосами

1:0,46

Трапецеидальный и прямоугольный

Наибольшая глубина траншей, м

2,5

3,5

2,5-3,5

Ширина траншей, м:

по дну

2,1

0,8-1,1

0,8; 1

по верху

3,2 при глубине 2,4)

До 2,8

2,8

Техническая производительность
(расчетная), м3/ч

1200

140

До 220

Рабочая скорость передвиж ения, м/ч:

180

280

12,5-114

До 150

Транспортная скорость
передвижения, км/ч

3,5-5,4

0,48-4,24

2,25-9,75

Число ковшей

Вместимость ковша, л

250

Скребок

Габариты в транспортном
положении, м:

длина

12,9

9,9

11,0

ширина

3,7

3,1

2,9

высота

4,8

3,46

3,3

Масса экскаватора, кг

59500

12260

19400

Многоковшовый экскаватор ЭТ-354А на гусеничном ходу: ширина гусеничного хода 2450 мм, ширина

гусеничной ленты 450 мм. Ориентировочная стоимость машино-часа работы 3,97 руб. Он может работать в

незамороженных грунтах нормальной влажности, содержащих твердые включения размером не более 200 мм.

Механизмы для разработки мерзлых грунтов. Двухбаровая установка «Урал-33» предназначена для

прорезания щелей в мерзлом грунте. Ее базовая машина – трактор Т-100М. Она оснащена двумя баровыми

цепями, прорезающими щели глубиной 2000 мм и шириной 140 мм. Расстояние между барами по осям

прорезаемых щелей в мерзлом грунте 700 мм. Скорость передвижения трактора 6-104 м/ч. Скорость

резания цепями 2,5 м/с.

Габаритные размеры, мм:

Длина в транспортном положении

7000

Ширина по трактору

2460

Высота по трактору

3059

Масса, т

16,4

Ориентировочная стоимость машино-часа работы 8-21-руб.

Клин-молот на базовой машине, бульдозере Д-271 разрушает в час 10-20 м3 мерзлого грунта. Высота

подъема молота 3600 мм. Габаритные размеры в транспортном положении 8400х3030х3630 мм. Масса клин-

молота 2900 кг. Масса навесного оборудования с клин-молотом 6100 кг. Ориентировочная стоимость

машино-часа 4-19 руб.

Автобетонолом Д-198 для рыхления мерзлого грунта, асфальтобетона и бетонного основания дорожных

покрытий состоит из базовой машины и компрессора. Техническая характеристика автобетонолома:

Базовая машина

МАЗ-200

МАЗ-500

Компрессор

ЗИФ ВКС-6

ЗИФ 55

Подача, м3/мин

Давление, кгс/см2

Масса падающих частей, кг

300

Скорость падения бойка, м/с

7,4

8,06

Ход бойка, мм

600

Энергия удара, кгм

600

Число ударов в минуту

Производительность бетонолома, м2/смену

150

Поворот платформы с пневмомолотом в каж дую сторону, град.

Габаритные размеры, мм

8500х2640х3020

8500х2615х3015

Масса, кг

12500

11220

Ориентировочная стоимость машино-часа, руб.

8,31

Бурильно-крановые машины. Для бурения скважин в мерзлых грунтах, а также скважин для свайных

оснований изготовляются бурильно-крановые машины: самоходные бурильно-крановые гидравлические

машины БМ-202, БМ-302 и БМ-302А на базе машины ГАЗ-66-02 с бурами диаметром 0,35, 0,5, 0,65 и 0,8

м, глубиной бурения до 2-3 м для работы в тяжелых грунтах, включая грунты сезонного промерзания.

Таблица 9.3. Бульдозеры на гусеничном ходу

Показатель

Тип отвала

неповоротный

поворотный

Тип бульдозера

Д-159Б

ДЗ-42

ДЗ-15А

ДЗ-29

ДЗ-17

ДЗ-18

ДЗ-53

ДЗ-54С

Система управления

Гидрав-

лическая

Гидрав-
лическая

Канат-ная

Гидрав-

лическая

Канат-ная

Гидрав-

лическая

Базовый трактор

ДТ-54

ДТ-75-С2

ДТ-54-АС

Т-74-С2

Т-100М

Т-100МГП

Т-100М

Т-100МГП

Мощность двигателя,
кВт

Наибольший подъем
отвала под опорной
поверхностью гусениц,
м

0,6

1,1

1,05

0,9

0,85

Наибольшее
заглубление отвала, м

0,15

0,3

0,2

1,0

0,35

1,0

0,37

Длина отвала, м

2,28

2,52

2,56

3,94

3,2

Высота отвала, м

0,79

0,80

1,1

1,0

1,2

Угол резания нож ей
отвала, град.

50-60

Габаритные размеры,
м:

длина

4,34

4,65

4,45

4,51

5,5

5,3

ширина

2,28

2,56

2,52

2,56

3,94

3,97

3,2

высота

2,30

2,3

2,35

3,00

3,04

Масса бульдозерного
оборудования, кг

800

1070

630

835

2215

1860

2133

1771

Масса трактора с
бульдозером, кг

6180

7000

6250

6730

14015

13860

13933

13896

Ориенти-ровочная
стоимость машино-
часа, руб.

2,35

2,92

2,35

2,92

3,07

Габаритные размеры машин в транспортном положении, м: длина 6,55, ширина 2,345, высота БМ-202 -

3,05 и БМ-302 - 3,37; масса 5,3 т.

Машина БМ-205 смонтирована на тракторе «Беларусь» МТЗ-82Л и оснащена отвальным ножом. Диаметр буров

0,35, 0,6 и 0,8 м, глубина бурения до 2 м. Отвал бульдозера, м: длина 2,0, высота 0,65, подъем 0,5

и заглубление 0,2. Время бурения скважин диаметром 500 мм и установки в ней опоры – 15,6 мин.

Габаритные размеры в рабочем положении, м: 5,96х2,24х5,58; масса 5,75 т.

Машина БМ-802С предназначена для бурения скважин в вечномерзлых грунтах любой прочности и структуры

и содержащих 5-10 % гравия фракций, не превышающих 50 мм. Она установлена на шасси автомобиля КрАЗ-

257. Диаметр бурения - 0,3, 0,4, 0,65м. Глубина бурения до 8 м. Транспортная скорость до 45 км/ч.

Габаритные размеры в рабочем положении, м: 10,72х6,0х12,69. Масса навесного оборудования 13,1 т.

Масса машины 22,5 т.

Бульдозер ДЗ-37 с неповоротным отвалом на базе колесного трактора МТЗ-50 или МТЗ-52 предназначен

для разработки грунта I-III групп, перемещения грунта и засыпки траншей. Управление отвалом

гидравлическое, размеры отвала, м: длина 2,1, высота 0,65. Наибольший подъем 0,5, наибольшее

заглубление - 0,2 м. Мощность двигателя 40 кВт.

Скорость передвижения до 25,8 км/ч. Габариты, м: 4,58х2,1х2,48. Масса бульдозера с трактором 3800

кг (на МТЗ-52).

Технические характеристики бульдозеров на гусеничном ходу приведены в табл. 9.3.

9.3. ГРУЗОПОДЪЕМНЫЕ КРАНЫ

Грузоподъемные краны применяются при следующих видах строительно-монтажных работ: выемке из траншей

и котлованов грунта бадьями в местах, недоступных для работы землеройными машинами, или из

заглубленных выемок; подъеме, опускании и сборке труб, арматуры и строительных конструкций;

опускании в траншеи и камеры бетона и раствора в ковшах и бадьях.

Тип применяемого крана и его грузоподъемность для строительства тепловых сетей определяются

содержание .. 9 10 11 12 ..
