Бизнес-центр с системами поддержания микроклимата - часть 2

1. Общая часть

1.1.

Основание для выполнения проекта



Задание  на  дипломное  проектирование  Бизнес-центра  с  системами      поддержания

микроклимата студента группы з63103/1 Кириллова Д.Г.

1.2. Краткая характеристика объекта

Адрес объекта: Московская область, г.Мытищи ул.Колпакова 24 к.1
Объект  9  этажный  бизнес-центр  с  подземным  гаражом.  На  первом  этаже  расположено  кафе  на  80
посадочных мест, типовые этажи предназначены для сдачи в аренду под офисные помещения. Тех.
этаж/паркинг расположены в подземном уровне здания.
Технико-экономические показатели проектируемого объекта представлены в таблице 1.

Таблица 1 – Технико-экономические показатели проектируемого объекта

№

Наименование

Ед. изм.

Количество

1

Этажность

шт.

9

2

Количество помещений

шт.

140

3

Высота здания

м

39.7

4

Площадь застройки

м

2



1140

5

Строительный объем

м

3



57600

1.3. Перечень нормативных документов

Проект выполнен в соответствии с требованиями следующих нормативных документов:

−

СП 54.13330.2011 «Здания жилые многоквартирные» Актуализированная редакция;

−

СП  20.13330.2011 «Нагрузки  и  воздействия» Актуализированная редакция;

−

СП 22.13330.2011 «Основания зданий и сооружений» Актуализированная редакция;

−

СП  42.13330.2011  «Градостроительство.  Планировка  и  застройка  городских  и  сельских
поселений» Актуализированная редакция;

−

СП 70.13330.2012 «Несущие и ограждающие конструкции»;

−

СП 45.13330.2012 «Земляные сооружения. Основания и фундаменты»;

−

СП  59.13330.2012  «Доступность  зданий  и  сооружений  для  маломобильных  групп
населения»;

−

Федеральный  закон  от  10  января  2002  г.  №  7-ФЗ  «Об  охране  окружающей  среды»
(редакция от 12.03.2014);

−

СП 51.13330.2011 «Защита от шума»;








ДП 09013102 з-63103/1-2015 ОПЗ

Изм.

Кол.уч

Лист  №док



Подп.  Дата

Разраб.

Кириллов

Пояснительная записка

Стадия

Лист

Листов

9

84

ФГАОУ ВО СПБПУ ИСИ

СУЗИС З63103/1



Н.контр.

Ершов В.В

С

ог

ла

сов

ан

о:



В

за

м. и

нв

. №



И

нв

. №

 по

дл

.

П

одп

ис

ь

и

да

та



−

СП    30.13330.2012    «Внутренний    водопровод    и    канализация»  Актуализированная
редакция;

−

СП    31.13330.2012    «Водоснабжение.    Наружные    сети    и    сооружения»
Актуализированная редакция;

−

СП  32.13330.2012  «Канализация.  Наружные  сети  и  сооружения» Актуализированная
редакция;

−

СП  60.13330.2012  «Отопление,  вентиляция  и  кондиционирование»  Актуализированная
редакция;

−

СП 48.13330.2011 «Организация строительства» Актуализированная редакция;

−

СП 12-135-2003 «Безопасность труда в строительстве»;

−

СП 11-102-97 «Инженерно-экологические изыскания для строительства»;

−

Закон  Санкт-Петербурга  от  22.12.2005  N  728-99  (ред.  от  29.11.2013)  «О  Генеральном
плане Санкт-Петербурга»;

−

Закон  Санкт-Петербурга  от  16.02.2009  (с  изм.  от  23.05.2013)  «О  Правилах
землепользования и застройки М.О.»;

−

Федеральный закон от 22.07.2008 N 123-ФЗ (ред. от 02.07.2013) «Технический регламент о
требованиях пожарной безопасности»;

−

СП  12.13130.2009 «Определение  категорий  помещений,  зданий  и  наружных установок
по взрывопожарной и пожарной опасности»;

−

СТО  36554501-006-2006  «Правила  по  обеспечению  огнестойкости  и огнеохранности
железобетонных конструкций»;

−

СП 1.13130.2009 «Свод правил. Системы противопожарной защиты. Эвакуационные пути
и выходы» (утв. Приказом МЧС РФ от 25.03.2009 N 171) (ред. от 09.12.2010);

−

СП    2.13130.2012    «Системы    противопожарной    защиты.    Обеспечение  огнестойкости
объектов  защиты»;

−

СП  03.13130.2009  «Системы  противопожарной  защиты.  Системы  оповещения  и
управления эвакуацией людей при пожаре. Требования пожарной безопасности»;

−

СП  04.13130.2009 «Системы  противопожарной  защиты.  Ограничение распространения
пожара  на  объектах  защиты.  Требования  к  объемно-планировочным и конструктивным
решениям»;

−

СП    7.13130.2013  «Отопление,    вентиляция    и    кондиционирование.  Противопожарные
требования».

1.4. Перечень компьютерных программ, используемых при проектировании

При проектировании использовались следующие программы:

−  Autodesk AutoCAD 2014;
−  Autodesk Revit 2014;
−  SCAD Office
−  Autodesk Robot Structural Analysis
−  Smeta Wizard;
−  Ms. Office.

В

за

м. и

нв

. №



И

нв

. №

 по

дл

.

П

одп

ис

ь

и

да

та



ОПЗ 09013102

Лист



10

Изм.

Кол.уч

Лист  №док Подп.  Дата

2. Архитектурные решения

2.1. Сведения об условиях строительства

Статус земель – земли населенных пунктов под многоэтажное жилищное строительство.
Участок  строительства  расположен  в  западной    части  г.  Мытищи  Московской  области,  на  улице
Колпакова.  Улица  Колпакова  выходит  на  Волковское  шоссе,  которое,  в  свою  очередь,  выходит  к
МКАД.
Краткая характеристика района расположения объекта приведена в таблице 2.

Таблица 2. – Краткая характеристика района расположения объекта

№

Наименование

Характеристика

1

Район расположения

Московская область,г.Мытищи

2

Размеры участка

0.65 га

3

Характеристика рельефа

Равнинный

4

Зеленые насаждения

Присутствуют

5

Ближайшие к объекту транспортные
коммуникации

0.8 км до ж/д ст. Мытищи

3 км до транспортной развязки

МКАД

Технико-экономические показатели участка строительства представлены в таблице 3.

Таблица 3 – Технико-экономические показатели участка строительства

№

Наименование

Площадь, м

2



1

Площадь участка

6657

2

Площадь застройки

4368

3

Площадь озеленения

1340

4

Площадь мощения

3116

5

Площадь дорожного покрытия

2813








ДП 09013102 з-63103/1-2015 ОПЗ

Изм.

Кол.уч

Лист  №док



Подп.  Дата

Разраб.

Кириллов

Пояснительная записка

Стадия

Лист

Листов

11

84

ФГАОУ ВО СПБПУ ИСИ

СУЗИС З63103/1



Н.контр.

Ершов В.В

С

ог

ла

сов

ан

о:



В

за

м. и

нв

. №



И

нв

. №

 по

дл

.

П

одп

ис

ь

и

да

та



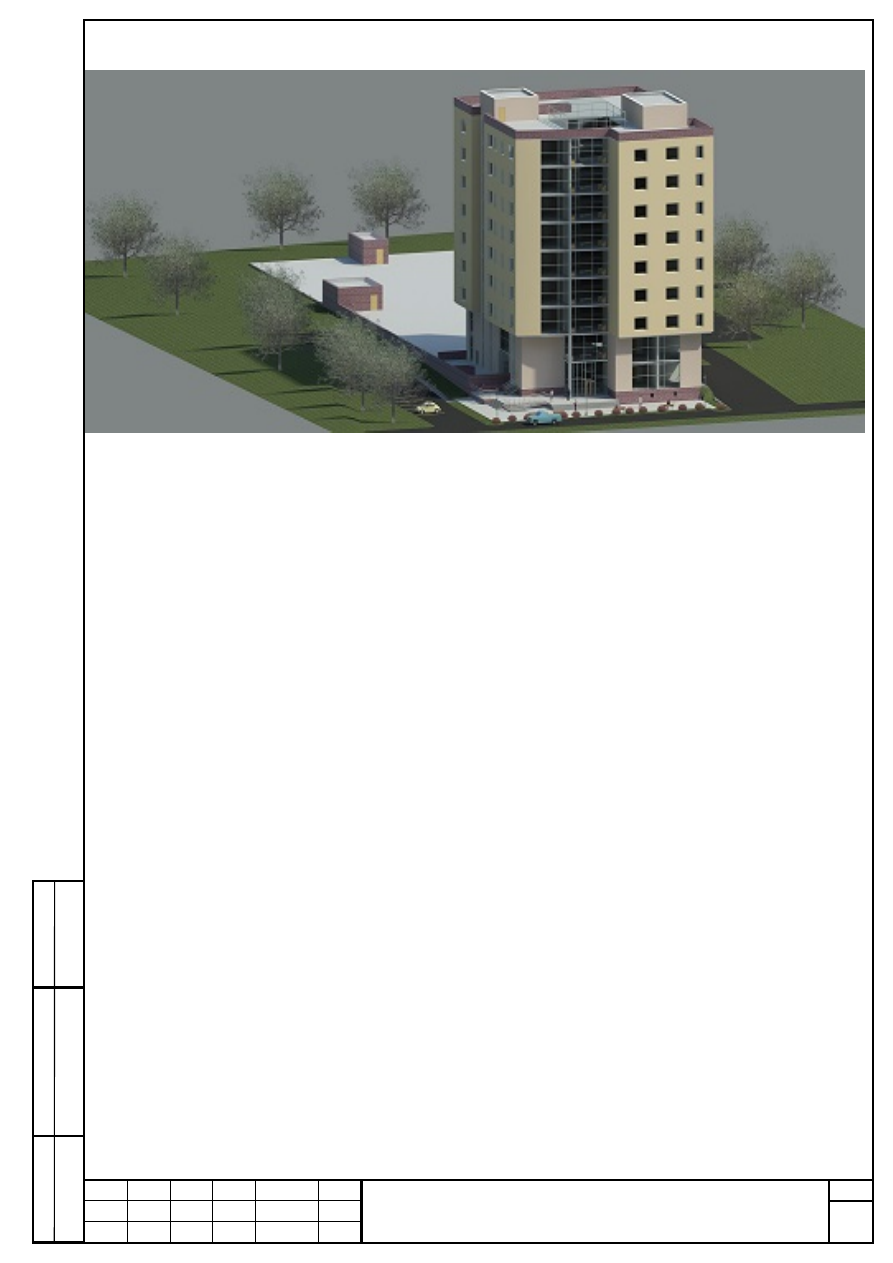

2.2 3D-

модель объекта выполнена в программе Revit2014

Въезд (выезд) на территорию проектируемого объекта запроектирован со стороны ул.Деревенская.
На участке расположены:

− 9-

этажный бизнес-центр

−

поздемная парковка на 73 машиноместа;

−

площадка для возведения трансформаторной подстанции;

−

площадка с контейнерами для временного хранения мусора.

Вертикальная  планировка  увязана  с  существующими  проездами  и  проезжей  частью  улиц,
обеспечивает  поверхностный  водоотвод  со  сбросом  поверхностных  стоков  в  дождеприемные
колодцы  закрытой  водосточной  сети,  установленные  в  заниженных  местах  и  на  лотках  проезжей
части прилегающей улицы.

2.3. Планировочные ограничения.

Участок окружён жилой постройкой. С северной и северо-восточной стороны расположены жилые
дома.  С  северо-западной  стороны  детсад.  С  юго-западной  и  южной  стороны  расположена  ул.
Колпакова. С восточной стороны находится АО «Мытищинская теплосеть».
Технологические  решения  проекта  на  строительство  офисного  центра  с  подземным  гаражом  по
адресу г. Мытищи МО, 18 мкр, ул. Колпакова выполнены на основании задания на проектирование и
с соблюдением требований действующих норм и правил.
Офисный центр с подземным гаражом предусматривается к строительству в следующем составе:
-

подземная гараж-стоянка в осях 1-7 и Ж-Э,

-

офисный центр, расположенный в осях 1-6 и А-Е.

Офисный центр:

Офисный  центр  предназначен  для  размещения  административных  служб  различных  организаций
(как  правило  это  компании,  не  ориентированные  на  клиентский  поток:  call-центры,  фирмы,
занимающиеся  IT-технологиями,  а  также  логистические  структуры,  дистрибьюторы  и  ритейл-
операторы,  чьи  терминалы  и  магазины  находятся  за  пределами  кольцевой  дороги).  Помимо  двух
эвакуационных лестниц для сотрудников и посетителей офисного здания предусмотрены три лифта с

В

за

м. и

нв

. №



И

нв

. №

 по

дл

.

П

одп

ис

ь

и

да

та



ОПЗ 09013102

Лист



12

Изм.

Кол.уч

Лист  №док Подп.  Дата



просторными  лифтовыми  холлами.  Для  удобства  работы  в  здании  предусмотрены  комнаты
переговоров на всех этажах, кроме первого, а так же конференц.зал на пятом этаже. Для обеспечения
сотрудников офисов горячим питанием на первом этаже предусмотрено кафе с самообслуживанием.
Данному  офисному  центру  можно  присвоить  класс  В.  Он  соответствует  всем  критериям
классификации данной группы офисных зданий и бизнес-центров.

Служебная стоянка:

В проекте предусмотрена организация служебной стоянки закрытого типа вместимостью 73 машино-
места, предназначенной  для личного автотранспорта сотрудников офисного центра.
Помещение стоянки (оси 1-7 и Ж-Э) в плане имеет размеры 86,5х33м и занимает общую площадь
2869 м2.
Стоянка  имеет    въезд  со  стороны  ул.  Колпакова.  По  двухпутному  въездному  пандусу  машины
заезжают на стоянку. У въезда на пандус размещается КПП. Стоянка имеет четыре эвакуационные
лестницы и выход на первый этаж офисного цетра.
Планировочное решение стоянки предусматривает помещение хранения автомобилей  и  помещения
технического назначения.
В помещении хранения автомобилей, стоянки машин не выгорожены, способ хранения автомобилей
–

манежный, размеры машино-мест - 6,6х3,3 м. В местах хранения предусмотрены колесоотбойные

устройства вдоль стен. Перемещение автомобилей организовано по внутренним проездам. Ширина
проезжей части в наиболее узком месте - 6,6 м.
Параметры  мест  хранения  автомобилей,  расположенных  на  стоянке,  ширина  внутригаражных
проездов обеспечивают возможность размещения легковых автомобилей.
Номенклатура  и  количество  автомобилей  приняты  в  соответствии  с  заданием  на  разработку
документации и уточняются при разработке рабочего проекта.
Здание автостоянки по взрывопожарной и пожарной опасности относится к категории В (НПБ 105-
2003).
Из  каждого  помещения  хранения  автомобилей    в  соответствии  с  нормами  (СП  112.133330.2012)
предусмотрены эвакуационные выходы наружу, расстояние между выходами - 40м.
Автомобили,  приезжающие  на  автостоянку,  поступают  через  КПП,  где  производится  регистрация
прибытия автомобиля в журнале  учета, который находится у охраны.
Затем автомобиль направляется к закрепленному за ним месту.
При выезде автомобиля производится  регистрация факта убытия.
Для наблюдения за движущимися автомобилями при въезде и выезде из автостоянки в  помещении
КПП   предусмотрены обзорные стекла.
Уборка пола стоянки - сухая, механизированная, уборочными машинами.

Общий  разбор  автомобилей  в  наиболее  напряженные  сутки,  в  %  от  общего  количества  мест  на
стоянке - 80 %.

2.4. Решения по генеральному плану и благоустройству.

Въезд (выезд) на территорию проектируемого объекта запроектирован со стороны ул. Колпакова
На участке расположены:

−

9 этажный бизнес-центр;

В

за

м. и

нв

. №



И

нв

. №

 по

дл

.

П

одп

ис

ь

и

да

та



ОПЗ 09013102

Лист



13

Изм.

Кол.уч

Лист  №док Подп.  Дата

−

подземная парковка на 73 машиноместа;

−

благоустроенная,эксплуатируемая кровля подземного гаража.

−

площадка для возведения трансформаторной подстанции;

−

площадка с контейнерами для временного хранения мусора.

Вертикальная  планировка  увязана  с  существующими  проездами  и  проезжей  частью  улиц,
обеспечивает  поверхностный  водоотвод  со  сбросом  поверхностных  стоков  в  дождеприемные
колодцы  закрытой  водосточной  сети,  установленные  в  заниженных  местах  и  на  лотках  проезжей
части прилегающей улицы.



Благоустройство вокруг проектируемого здания включает в себя следующие  мероприятия:

−

Работы  по  озеленению  свободной  от  застройки  и  площадок  территории  (устройство
укрепленных газонов, посадка деревьев и кустарников)

−

Устройство  твердых  покрытий  дорожек,  площадок  и  проездов  (пешеходные  дорожки  и
площадки  с  покрытием  из  тротуарных  плит,  асфальтобетонное  покрытие  пожарного
проезда);

−

Устройство парковочной зоны для автомобилей на прилегающей территории;

−

Установка  элементов  малых  архитектурных  форм  (скамьи,  ограды,  урны  для  мусора,
светильники наружного освещения).

2.5 Объёмно-планировочные решения

Офисный центр подразделяется на подземный гараж-стоянку, расположенный в осях 1-7 и Ж-

Э  и офисный центр, расположенный в осях 1-6 и А-Е.

Одна из частей центра – офисная – представляет собой 9-ти этажный  объем, с габаритами в

осях 26,4 х 33 м.

Максимальная отм. на высоте – 39,7 м.
На  первом  этаже  (отм.  +-0.000)  здания  расположены  входная  группа  (вестибюль,  гардероб,

охрана,  лестнично-лифтовой  узел),  кафе  с  обеденным  залом  на  80  мест  ,  с  кухней  и  подсобными
помещениями, электрощитовая и венткамера.

Этажи  со  второго  по  девятый  заняты  офисными  помещениями.  На  каждом  этаже  также

предусмотрено по 2 комнаты для переговоров. Высота этажей – 3,9 м.

Функциональная  связь  между  этажами  осуществляется    лифтами,  один  из  которых

предусмотрен для транспортирования пожарных подразделений (СП 112.133330.2012).

Эвакуация  людей  с  каждого  этажа  обеспечена  двумя  лестницами  1-го  типа.  Обе  лестницы

незадымляемые:

-

одна - Н1 (с выходом непосредственно наружу);

-

другая - Н2 (с выходом наружу через вестибюль).

Вторая часть комплекса – подземный гараж-стоянка.
Габариты в осях 39,6 х 86,5 м, высота этажа 2,9 м.
Эвакуация людей осуществляется непосредственно наружу по одной из трёх лестниц.
Доступ  автотранспорта  на  этаж  гаража-стоянки  осуществляется  с  помощью  двухпутного

открытого пандуса.

В связи с тем, что данный гараж-стоянка предназначены для офисной части комплекса, между

ними предусмотрена связь на отм.  - 2.900 через тамбур-шлюз.

В

за

м. и

нв

. №



И

нв

. №

 по

дл

.

П

одп

ис

ь

и

да

та



ОПЗ 09013102

Лист



14

Изм.

Кол.уч

Лист  №док Подп.  Дата

Офисный центр имеет подвальный этаж технического назначения (на отм. -3.700). Эвакуация

из  подвала  осуществляется  по  трём  рассредоточенным  лестницам  с  выходом  непосредственно
наружу.

Помещения гаража-стоянки – не отапливаемые.
Характеристику строительных конструкций см. в табл. 3.
Технические  данные  на  применяемые  материалы  см.  ниже,  значение  сопротивлений

теплопередаче ограждающих конструкций см. в табл. 4.

Описание примененных в проекте  материалов для внутренней отделки см. в     табл. 5.
Класс ответственности I.
Степень огнестойкости высотной части – I,
Степень огнестойкости низкой части – II.
Класс конструктивной пожарной опасности С-I.
Пожарная опасность строительных конструкций – К0



2.6 Архитектурные чертежи.

См. приложение 1.

2.7  Основные  объемно-планировочные  показатели,  решения  по  наружной  и  внутренней

отделке.

Наружные  ограждающие  конструкции  офисной  части  выполнены  из  г/бетонных  блоков  γ  =

600 кг/м^3.

Стена  с  утеплением  из  минераловатной  плиты  «Rockwool»  -  150  мм  и  наружный  слой  –

кассетная панель из алюминиевого композита или профлист.

Окна, витражи, входные двери и тамбуры – алюминиевые с двойными стеклопакетами.

Наружние  стены  тех.этажа/парковки  выполнены  из  монолитного  ж/б  200мм  и  облицовочного
кирпича. Полость заполнена песком и щебёнкой.



2.8 Описание 3D модели объекта Revit.



Проект выполнен с всеобъемлющим применением программного комплекса Autodesk Revit2014,

сочетающего  в  себе  возможности  архитектурного,  конструктивного  проектирования,  а  так  же
проектирования инженерных систем. Использованы все доступные в данном комплексе семейства,
необходимые для максимально точного,наглядного отображения проектируемого здания.

В

за

м. и

нв

. №



И

нв

. №

 по

дл

.

П

одп

ис

ь

и

да

та



ОПЗ 09013102

Лист



15

Изм.

Кол.уч

Лист  №док Подп.  Дата

3. Конструктивные решения



Офисный центр подразделяется на подземный гараж-стоянку, расположенный в осях 1-7 и Ж-Э  и

офисный центр, расположенный в осях 1-6 и А-Е.

3.1. Климатические характеристики района строительства

Климат  предполагаемого  района  строительства  –  умеренно  континентальный,  сезонность  чётко
выражена; лето тёплое, зима  умеренно холодная; континентальность возрастает с северо-запада на
юго-восток.
Климатические характеристики района строительства
СНиП 2.01.07-85:
Температура воздуха:
Абсолютный максимум 39°С
Абсолютный минимум -33°С
Среднегодовая 2.7-3.8°С
Период  со  среднесуточной  температурой  ниже  0  *C  длится  120—135  дней,  начинаясь  в  середине
ноября и заканчиваясь в конце марта. . Самый холодный месяц — январь (средняя температура на
западе  области  -10  *C,  на  востоке  -11  *C).  С  приходом  арктического  воздуха  наступают  сильные
морозы  (ниже -20  *C),  которые  длятся  до  40 дней  в  течение  зимы  (но обычно морозные  периоды
намного менее продолжительны)Относительная влажность воздуха:

−

среднемесячная наиболее холодного месяца - 86%

−

среднемесячная наиболее теплого месяца - 72%

Ветровой район I
Снеговой район III
Гололедный район II
Среднемесячная температура января: -7,8

о

С

Среднемесячная температура июля: + 17,8

о

С

Нормативное ветровое давление - 23 кгс/м

2



Нормативное значение веса снегового покрова - 126 кгс/м

2



Количество осадков за ноябрь-март 450-650 мм.
Количество осадков за апрель-октябрь 75 мм.

3.2. Геологические характеристики земельного участка, свойства грунта

В геологическом отношении площадка строительства, в пределах

разведанной толщи, представлена следующими инженерно-геологическими элементами:

Слой-1- насыпной слой.  Мощность 0,8-1,5м. Имеют повсеместное распространение.








ДП 09013102 з-63103/1-2015 ОПЗ

Изм.

Кол.уч

Лист  №док



Подп.  Дата

Разраб.

Кириллов

Пояснительная записка

Стадия

Лист

Листов

16

84

ФГАОУ ВО СПБПУ ИСИ

СУЗИС З63103/1



Н.контр.

Ершов В.В

С

ог

ла

сов

ан

о:



В

за

м. и

нв

. №



И

нв

. №

 по

дл

.

П

одп

ис

ь

и

да

та
