Сетевые видеокамеры. Руководство (2015 год) - часть 3

компоненты,  quick  time,  VLC  или  MJPEG  можно  использовать,  если  они
поддерживаются веб-браузером.
PTZ-управление:
Поворот,  наклон  и  зум  камеры,  управление  подсветкой  и  дворниками.  (Если
камера поддерживает PTZ-управление или установлена на внешнее поворотное
устройство).
Настройка предустановок:
Установка  и  вызов  предустановок  камеры  (если  камера  поддерживает  PTZ-
управление или установлена на внешнее поворотное устройство).

5.2 Начало просмотра в реальном времени

В интерфейсе отображения как показано на Рисунке 5.2 нажмите

на панели

инструментов, чтобы начать отображение видео в реальном времени.

Рисунок 5-2 Панель инструментов режима отображения

Таблица 5-1 Описание панели инструментов режима отображения

Кнопки

Описание

Запуск/Остановка режима отображения

Разделение окна 4:3.

Разделение окна 16:9.

Первоначальный размер окна.

Адаптированный размер окна

Режим отображения основного потока.

Режим отображения дополнительного потока.

Режим отображения третьего потока.

Нажмите для выбора стороннего плагина.

Захват снимка вручную.

Старт/Стоп записи вручную.

Включение / выключение / регулировка звука.

Включение/выключение микрофона.

Включение/выключение функции 3D

масштабирования.

Примечание:

Иконки могут меняться в зависимости от различных моделей камер.

5.3 Запись и захват изображения вручную.

В интерфейсе отображения нажмите

,чтобы сделать снимок, или нажмите

, чтобы начать запись видео. Пути сохранения захваченных изображений и

клипов могут быть заданы на странице «Настройки > Локальный». Чтобы
настроить удаленную запись по расписанию, см. раздел 6.1.

5.4 PTZ-управление

Цель:
В интерфейсе отображения, Вы можете использовать кнопки управления, чтобы
совершать поворот/наклон/управлять зумом видеокамеры.

Примечание:

Чтобы совершать PTZ-управление, камера, подключенная к сети, должна
поддерживать PTZ-функции или быть установлена на внешний поворотный
модуль. Установите параметры PTZ на странице настроек RS-485 в соответствии с
разделом 6.2.4 Настройки RS-485.

5.4.1 Панель управления PTZ

На странице отображения нажмите , чтобы открыть панель управления PTZ или

, чтобы скрыть ее.

Нажимайте кнопки направлений, чтобы управлять поворотом/наклоном.

Рисунок 5-3 Панель управления PTZ

Нажимайте кнопки увел./диафр./фокус, чтобы управлять объективом.

Примечание:



В интерфейсе отображения 8 стрелок направлений

(

)

. Нажимайте стрелки, чтобы реализовать регулировку положение

устройства.



Для камер, поддерживающих только управление объективом, кнопки
направлений недействительны

Таблица 5-2 Описание панели управления PTZ

Кнопки

Описание

Увеличение/уменьшение

Фокусировка ближе/дальше

Диафрагма открыть/закрыть

Регулировка скорости PTZ

Свет вкл./выкл.

Стеклоочиститель вкл./выкл.

Фокус в одно касание

Инициализация объектива

Регулировка скорости
поворот/наклон

Начать отслеживание вручную

3D зум

5.4.2 Установка/вызов предустановки



Установка предустановки

1. На панели управления PTZ выберите номер предустановки из списка.

Рисунок 5-4 Установка предустановки

2. Используйте кнопки управления PTZ, чтобы установить объектив в желаемое

положение.

  Поворот камеры вправо или влево
  Наклон камеры вверх или вниз
  Увеличение или уменьшение масштаба
  Фокусировка объектива

3. Нажмите

, чтобы закончить установку текущей предустановки.

4. Вы можете нажать , чтобы удалить предустановку.

 Вызов предустановки

Данная функция позволяет камере переместиться в указанное положение
вручную или после возникновения определенного события.
Вы можете в любое время вызвать заранее заданную предустановку.
На панели управления PTZ выберите заранее заданную предустановку из
списка и нажмите

, чтобы вызвать ее.

Или вы можете зайти в интерфейс предустановок и вызвать предустановку,
нажав на нее кнопкой мыши.

Рисунок 5-5 Вызов предустановки

5.4.3 Настройка/вызов патруля

Примечание:

Перед настройкой патруля должны быть настроены как минимум две
предустановки.

Шаги:

1. Нажмите

для входа в окно настройки патруля.

2. Выберите номер пути патрулирования и нажмите

для добавления

предустановок.

3. Выберите предустановку и введите продолжительность и скорость патруля.
4. Нажмите ОК для сохранения первой предустановки.

5. Следуйте предыдущим шагам, чтобы добавить другие предустановки.

Рисунок 5-6 Настройка пути патруля

6. Нажмите OKдля сохранения патруля.

7. Нажмите

для запуска патруля и нажмите

для остановки.

8. (Опционально) Нажмите

для удаления патруля.

Глава 6 Конфигурация сетевой

видеокамеры

6.1 Конфигурация локальных параметров

Цель:
Локальная  конфигурация  относится  к  параметрам  отображения,  записанным
файлам  и  захваченным  изображениям  (скриншотам).  Записанные  файлы  и
захваченные  с  использованием  веб-браузера изображения  сохраняются  на  ПК,
на котором запущен веб-браузер.

Шаги:

1. Войдите в интерфейс локальной конфигурации: «Настройки> Локальный».

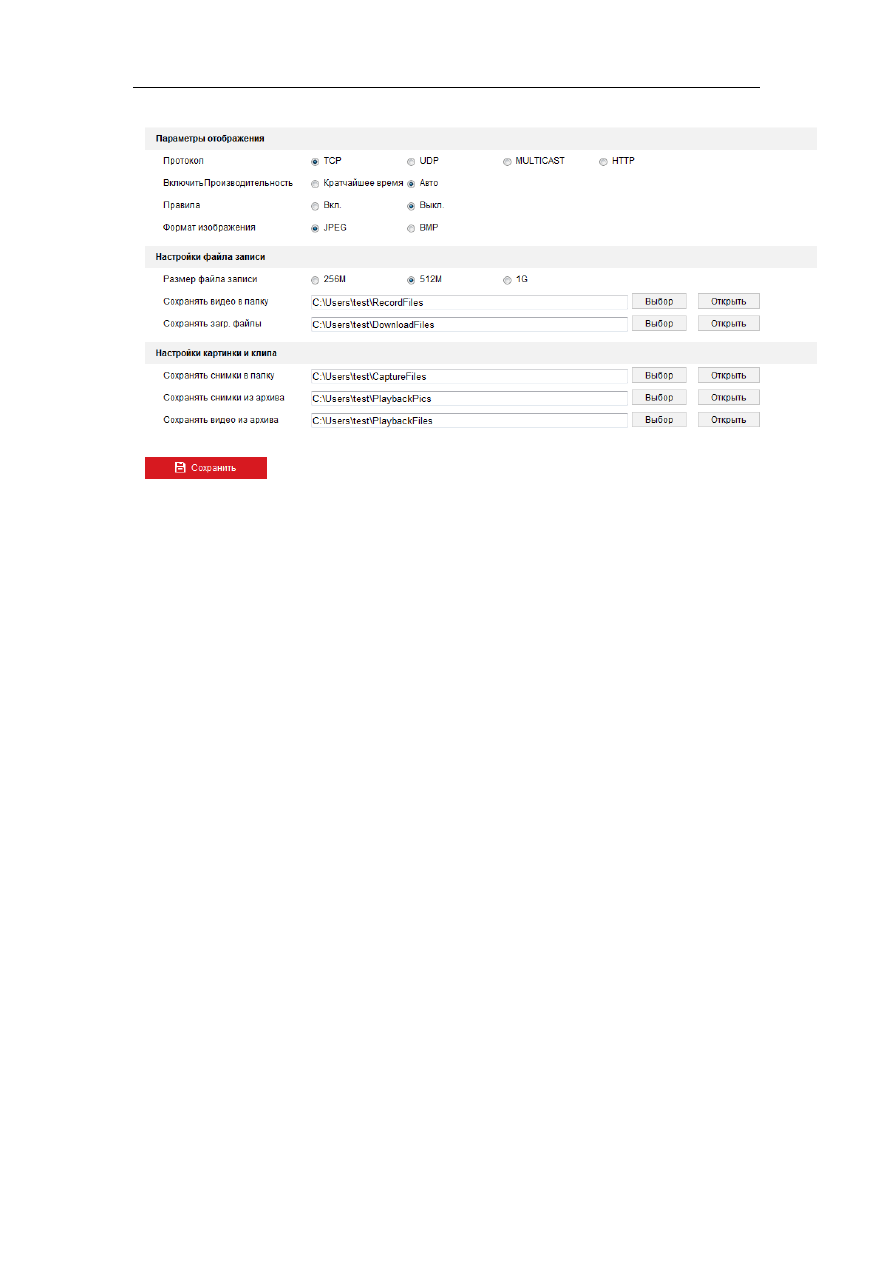

Рисунок 6-1 Интерфейс локальной конфигурации

2. Установите следующие параметры:

 Параметры отображения: Задайте тип протокола и производительность

отображения.

o Тип протокола: TCP, UDP, MULTICAST или HTTP.

TCP:  Обеспечивает  полную  доставку  потоковых  данных  и  лучшее
качество  видео,  с  вероятностью  появления  задержки  передачи
видео реального времени.
UDP:  Обеспечивает  передачу  видео  и  аудио  потоков  в  реальном
времени.
HTTP: Позволяет получить то же качество, что и при выборе TCP без
необходимости  указания  специфичных  портов  для  передачи
потока в некоторых сетевых окружениях.
MULTICAST:

Рекомендуется

выбирать

тип

MCAST

при

использовании функции MULTICAST. Подробная информация в
разделе 7.1.1 Настройки TCP/IP.

o Качество отображения: Выберите качество отображения из

вариантов.

o Правила: Это относится к правилам на локальном браузере,

выберите  включить  или  выключить,  чтобы  отобразить  или  не
отображать  цветные  метки  при  обнаружении  движения,
обнаружении  лиц  или  обнаружении  вторжений.  Например,  если
правила  включены  и  функция  распознавания  лиц  включена,  при
обнаружении

лица

оно

будет

помечено

зеленым

прямоугольником при просмотре в реальном времени.

o Формат изображения: Выберите формат изображения для захвата.



Настройки файла записи: Задайте папку для сохранения записанных
видеофайлов. Она используется для записи видео с использованием веб-
браузера.

o Размер записанных файлов: Выберите размер разбиения

записанных и загруженных файлов – 256М, 512М или 1Гб. После
выбора, максимальный размер файла записи - это значение,
которое вы выбрали.

o Сохранять записанные файлы в: Задайте папку сохранения

записанных вручную файлов.

o Сохранять загруженные файлы в: Задайте папку сохранения

загруженных файлов в режиме воспроизведения.



Настройки изображений и клипов: Задайте папку для сохранения
захваченных изображений и клипов. Она используется для сохранения
скриншотов и вырезанных видео файлов с использованием веб-браузера.

o Сохранять скриншоты отображения в: Задайте папку сохранения

для

захваченных

вручную

изображений

интерфейсе

отображения.

o Сохранять скриншоты воспроизведения в: Задайте папку

сохранения

для

захваченных

изображений

режиме

воспроизведения.

o Сохранять клипы в: Задайте папку сохранения для вырезанных

видео файлов в режиме воспроизведения.

Примечание:

Вы можете нажать Выбор, чтобы изменить папку сохранения

клипов и изображений и нажать Открыть для открытия выбранной папки.

3. Нажмите Сохранить, чтобы сохранить настройки.

6.2 Настройка параметров системы

Цель:
Следуйте инструкциям ниже для настройки параметров системы, включая
настройки системы, обслуживания, безопасность, управление пользователями и
т.д.

6.2.1 Настройка общей информации

Войдите  в  интерфейс  Информации  об  устройстве:  «Настройки  >  Система  >
Настройки системы > Основная информация».
В  меню  общей  информации  вы  можете  изменить  Имя  устройства,  Номер
устройства.  Другая  информация  о  сетевой  камере  так  же  отображается  здесь:
Модель,  Серийный  номер,  Версия  прошивки,  Версия  кодирования,  Число

каналов, Число HDD, Число тревожных входов и выходов. В данном меню эту
информацию изменить нельзя. Это информация для технического обслуживания
в будущем.

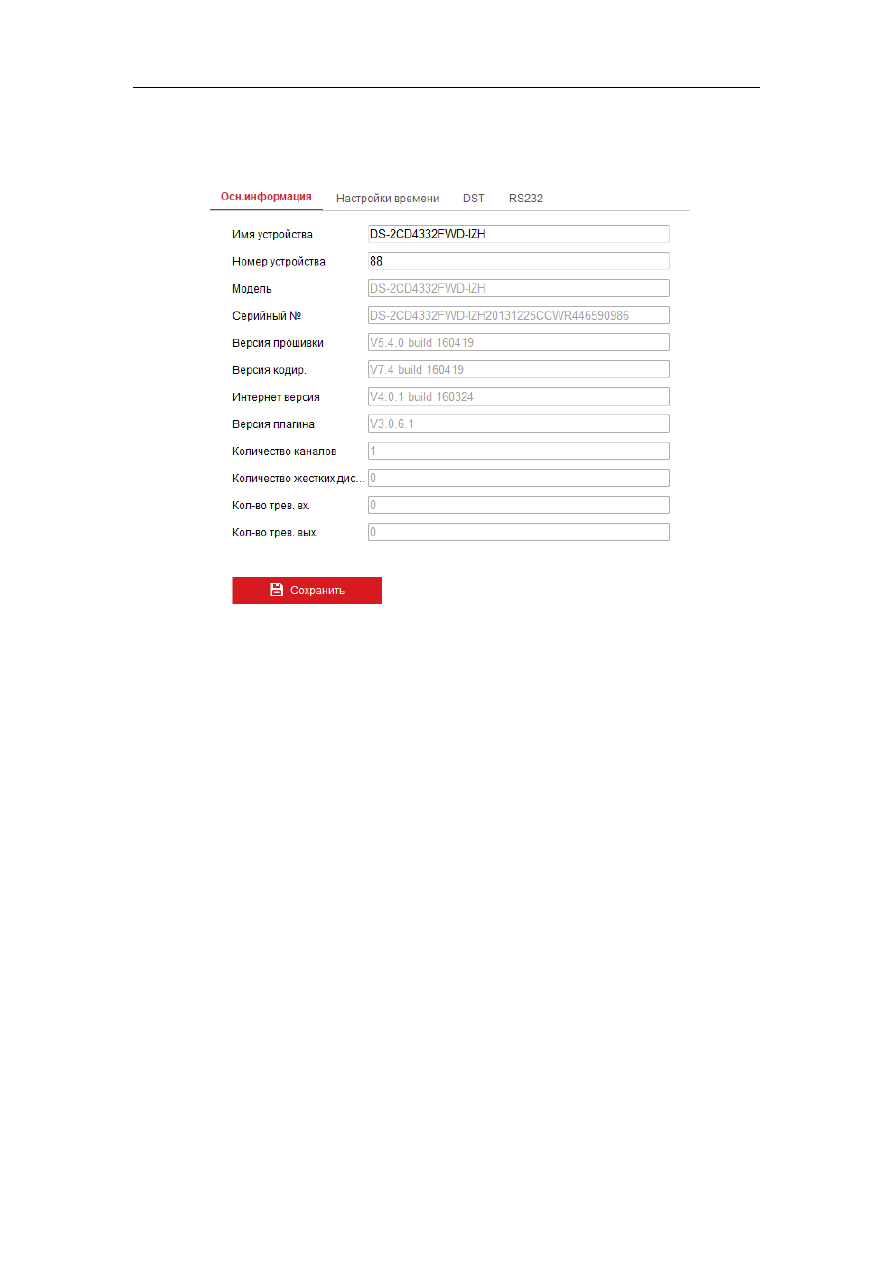

Рисунок 6-2 Общая информация

Онлайн обновление
Для  некоторых  моделей  камер,  когда  установлена  карта  памяти,  вы  можете
нажать кнопку Обновления которая появляется справа от поля Версия прошивки
для  просмотра  доступности  новой  версии.  Если  новая  версия  доступна,  то  ее
номер  будет  отображаться  в  поле  Новая  версия,  Вы  можете  нажать  кнопку
Обновить  для обновления версии прошивки камеры.

Примечание:

Не отключайте камеру во время обновления. Во время обновления

камера может быть недоступна. Вам необходимо подождать 1-2 минуты до
окончания обновления.

6.2.2 Настройка времени

Цель:
Следуйте инструкциям в данном разделе, чтобы настроить синхронизацию
времени и параметры DST.
Шаги:

1. Войдите в интерфейс параметров времени: «Настройки > Система >

Настройки системы >Настройки времени».

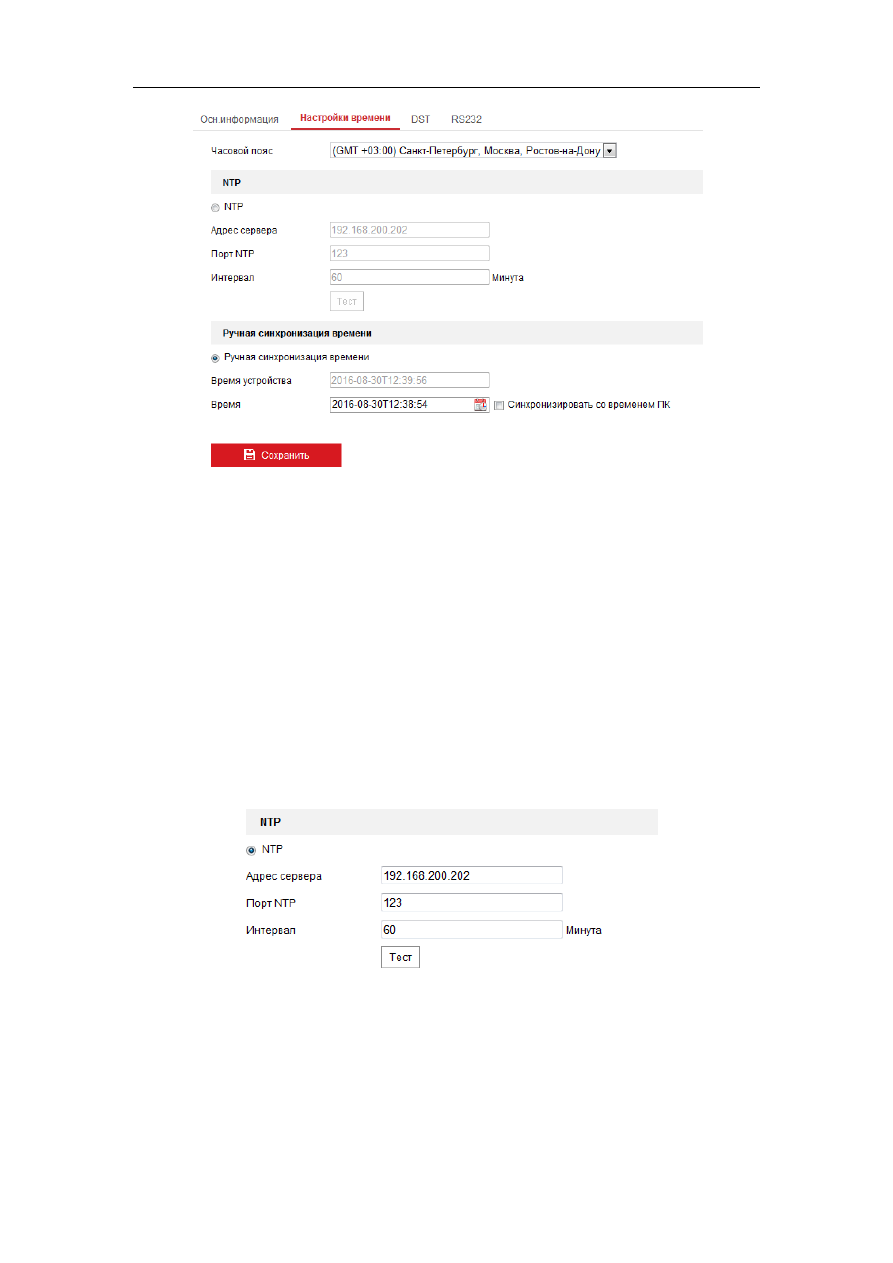

Рисунок 6-4 Настройки времени

2. Выберите часовой пояс, ближайший к месторасположению камеры из

выпадающего списка.

3. Настройте параметры NTP.

(1) Отметьте флажок функции NTP.
(2) Установите следующие параметры:

Адрес сервера: IP-адрес NTP сервера.
Порт NTP: Порт NTP сервера.
Интервал: Интервал времени между двумя действиями синхронизации с NTP
сервером

(3) (Опционально) Вы можете нажать кнопку Тест для проверки времени

синхронизации с NTP сервером

Рисунок 6-5 Время синхронизации с NTP сервером

Примечание:

Если камера подключена к публичной сети, вы должны

использовать NTP сервер с функцией синхронизации, напр. сервер NationalTime
Center (IP-адрес: 210.72.145.44). Если камера подключена только к локальной
сети, вы можете использовать ПО NTP, чтобы установить NTP сервер для
синхронизации.

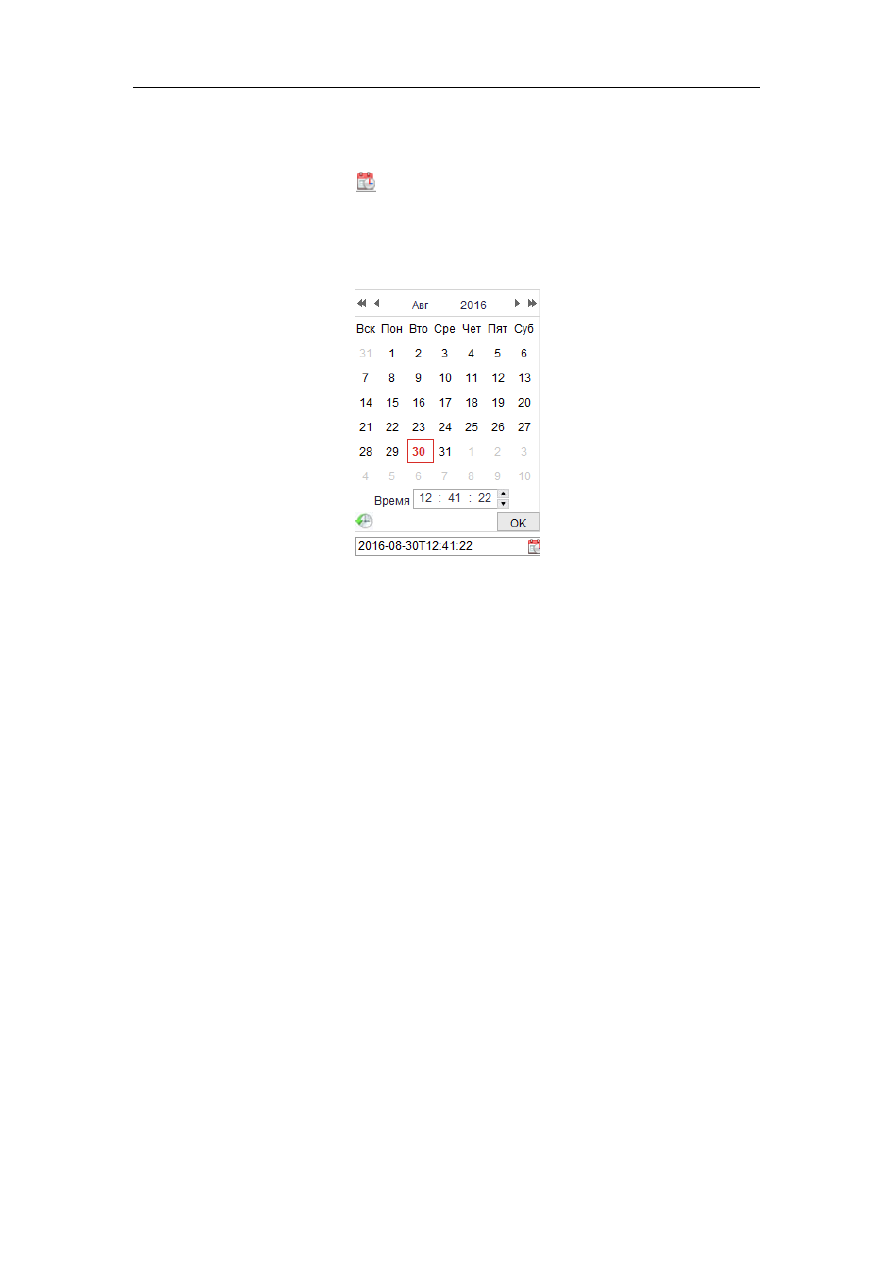

Синхронизация времени вручную.

(1) Включите функцию Ручная синхронизация времени.

(2) Нажмите иконку

для выбора даты и времени из выпадающего

календаря.

(3) (Опционально) Вы можете поставить галочку Синхронизировать со

временем компьютера для синхронизации времени со временем ПК.

Рисунок 6-6 Синхронизация времени вручную

5. Нажмите Сохранить, чтобы сохранить настройки.

6.2.3 Настройка параметров RS232

Порт RS232 может использоваться в двух случаях:

 Конфигурация параметров: Подключите компьютер к камере через

последовательный

порт.

Параметры

устройства

могут

быть

сконфигурированы с помощью программного обеспечения, такого как
HyperTerminal. Параметры последовательного порта должны быть такими
же, как параметры последовательного порта камеры.

 Прозрачный канал: Подключение последовательного устройства

непосредственно к камере. Последовательные устройства будут
управляться дистанционно с помощью компьютера через сеть.

Шаги:

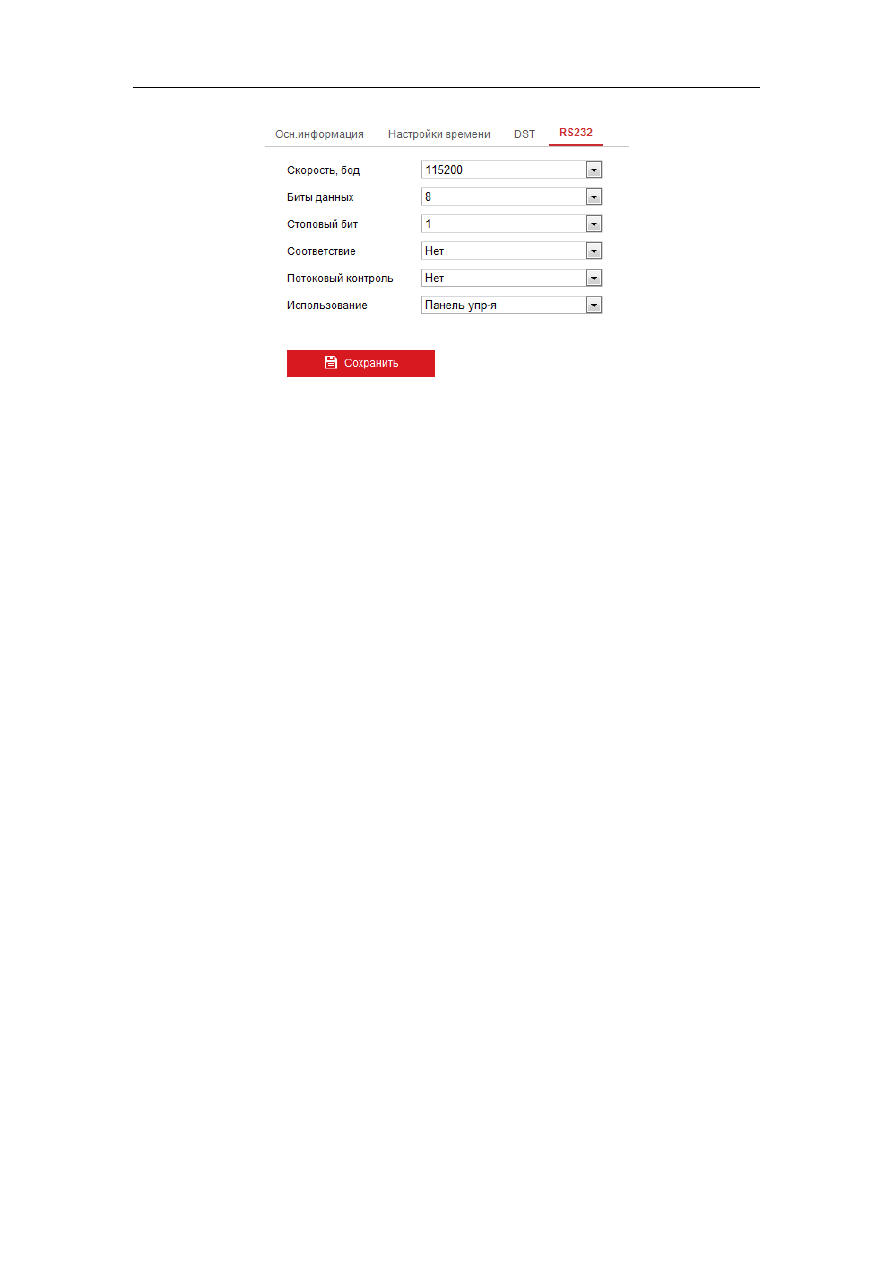

1. Войдите в интерфейс настойки параметров RS232: «Настройки > Система >

Настройки системы > RS232».

2. Настройте скорость передачи данных, информационный бит, стоповый

бит, контроль четности, управление потоком и использование.

Рисунок 6-7 Настройка RS232

Примечание:

Если вы хотите подключить камеру через порт RS-232, параметры

RS232 должны быть точно такими же, как и параметры, настроенные здесь.

3. Нажмите Сохранить для сохранения настроек.

6.2.4 Настройка параметров RS485

Цель:
Последовательный порт RS485 используется для управления PTZ камерой.
Настройка параметров PTZ должна быть сделана перед тем, как управлять
устройством PTZ.
Шаги:

1. Войдите в интерфейс настойки параметров RS485: «Настройки > Система >

Настройки системы >RS485».

2. Установите параметры RS485 и нажмите Сохранить для сохранения

настроек.

3. По умолчанию: Скорость, бод: 9600 б/с, Бит данных: 8, Стоповый бит: 1,

Потоковый контроль: Нет.

Примечание:

Скорость передачи данных, PTZ протокол и параметры PTZ адреса

должны быть точно таким же, как и параметры камеры PTZ.

6.2.5 Настройка параметров DST

Цель:
Переход на летнее время (DST) позволит более эффективно использовать
естественный дневной свет, установив часы на один час вперед в течение летних
месяцев, и вернув обратно осенью.
Настройте DST при необходимости.
Шаги:

1. Войдите в интерфейс настойки параметров DST: «Настройки > Система >

Настройки системы > DST».

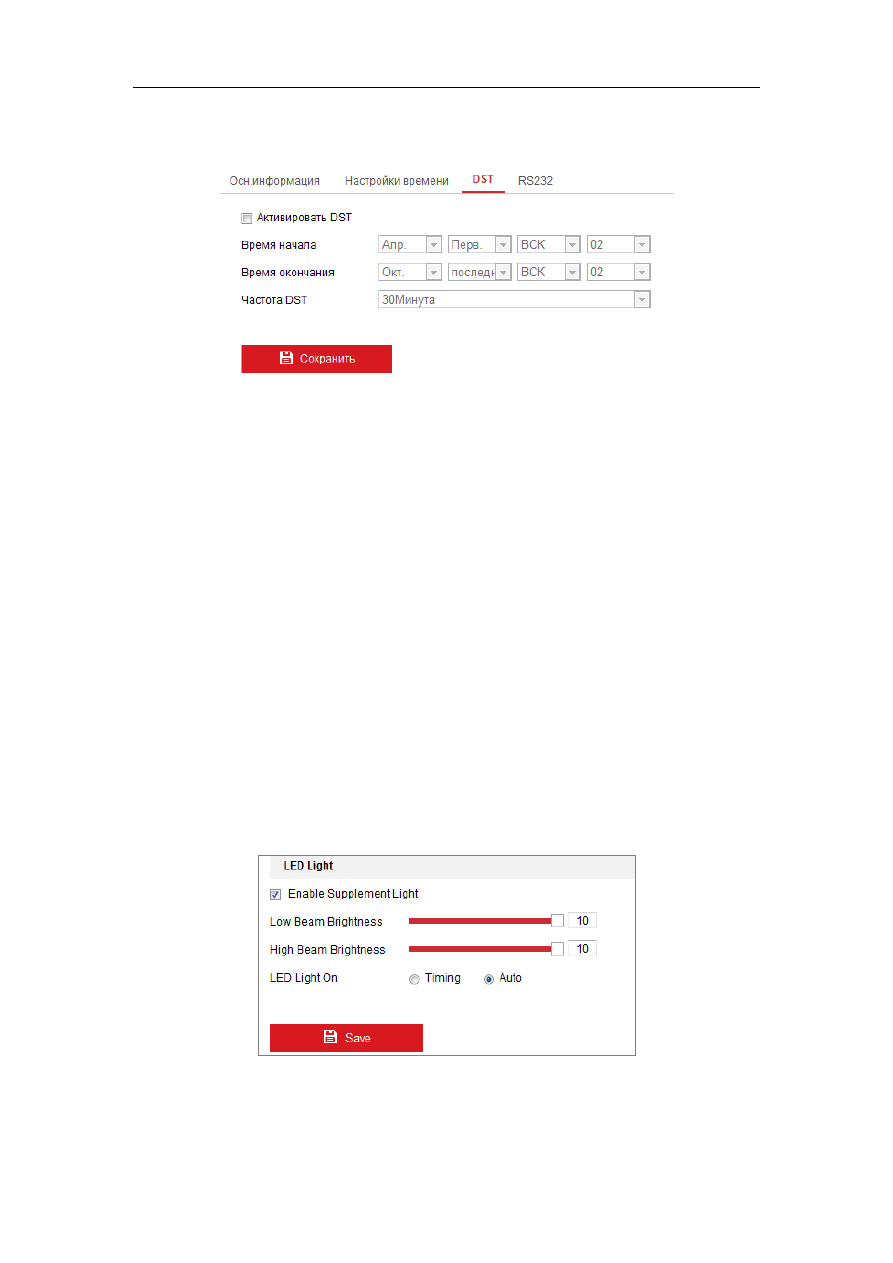

Рисунок 6-9 Настройка DST

2.  Выберите время начала и время окончания.
3.  Выберите частоту DST.
4.  Нажмите Сохранить для сохранения настроек.

6.2.6 Настройка внешних устройств

Примечание:

Меню и функции могут отличаться в зависимости от модели

камеры.

Цель:
Если

устройство

поддерживает

внешние

устройства,

в том

числе

стеклоочиститель на корпусе или светодиодную лампу, вы можете управлять ими
через веб-браузер. Внешние устройства различаются в зависимости от различных
моделей камер.
Шаги:

1. Войдите в интерфейс настойки параметров Внешних устройств:

«Настройки > Система > Настройки системы > Внешние устройства».

Рисунок 6-10 Настройки внешних устройств

2. Поставьте галочку напротив EnableSupplementLight («Включить доп.

свет») для включения светодиодной лампы.

3. Переместите ползунок для настройки яркости низкого и высокого

излучения.

4. Выберите режим Светодиодной лампы: По расписанию и Авто.

 По расписанию: Светодиод будет включен по установленному

расписанию. Вы должны установить время начала и время
окончания работы.

Рисунок 6-11 Установка расписания

 Авто: Светодиод будет включен в соответствии с освещенностью

окружающей среды.

5. Нажмите Сохранить для сохранения настроек.

6.3 Техническое обслуживание

6.3.1 Обновление и техническое обслуживание

Цель:
Интерфейс  обновления  и  технического  обслуживания  позволяет  выполнять
различные  операции,  включая  перезагрузку,  частичное  восстановление,
восстановление  до  настроек  по  умолчанию,  экспорт/импорт  файлов
конфигурации и обновление устройства.

Войдите в интерфейс Технического обслуживания: «Настройки > Система >

Обслуживание > Обновление и Настройки».

 Перезапуск: Перезагрузка устройства.

 По умолчанию:

 Возобновить: Сбросить все параметры, за исключением информации

о параметрах IP и информации пользователя, до настроек по

умолчанию.

 По умолчанию: Восстановление всех параметров к заводским

установкам.

Примечание:

После сброса всех настроек до заводских установок, IP-

адрес так же будет сброшен до IP-адреса по умолчанию, пожалуйста,
будьте осторожны с этим действием.

 Экспорт/импорт файлов конфигурации: Файлы конфигурации

используются для пакетной конфигурации камер, которая может
упростить конфигурацию при необходимости настройки множества камер.

Шаги:

1. Нажмите Параметры устройства для экспорта текущего файла

конфигурации и сохраните его.

2. Нажмите Выбор для выбора сохраненного файла конфигурации и затем

нажмите Импорт для начала импорта файла конфигурации.

Примечание:

Необходимо перезагрузить камеру после импорта файла

конфигурации.

 Обновить: Обновление устройства до новой версии.

Шаги:

1. Выберите прошивку или каталог прошивки, чтобы найти файл обновления.

Прошивка: Найдите точный путь к файлу обновления.
Каталог прошивки: Требуется только каталог файла обновления.

2. Нажмите Выбор для выбора сохраненного файла конфигурации и затем

нажмите Обновить для начала обновления.

Примечание:

Процесс обновления занимает от 1 до 10 минут. Пожалуйста,

не отключайте питание камеры в процессе обновления. Камера
автоматически перезагрузится после обновления.

6.3.2 Журнал

Цель:
Управление, тревоги, исключения и информация о камере могут сохраняться в
файлах журнала. Также вы можете экспортировать файлы журнала.
Перед началом:
Настройте сетевое хранилище или вставьте SD карту в камеру.
Шаги:

1. Войдите в интерфейс поиска: «Настройки > Система > Обслуживание > Лог».

Рисунок 6-13 Интерфейс поиска по журналу

2. Задайте параметры поиска по журналу, включая Тип, Подтип, Время начала

и Время окончания.

3. Нажмите Поиск, чтобы начать поиск. Подходящие записи журнала будут

отображены в окне журнала.

4. Чтобы экспортировать файлы журнала, нажмите Резервная копия и файлы

будут сохранены на вашем ПК.

6.3.3 Системные службы

Цель:
Настройки

системных

служб

относятся

аппаратным

службам,

поддерживаемым  камерой.  Поддерживаемые  функции  варьируются  в
зависимости  от  различных  камер.  Для  камер  поддерживающих  ИК-подсветку,
ABF (автоматический задний фокус), Автоматическую функцию Анти-туман, или
индикаторы  состояния,  вы  можете  выбрать  включить  или  отключить
соответствующую функцию в соответствии с фактическими потребностями.

ABF: Когда функция ABF включена, вы можете нажать

на панели управления

PTZ для реализации вспомогательной фокусировки.

6.4 Настройки безопасности

Настройка параметров, таких как: авторизация, анонимный вход, фильтр IP-
адресов и служба безопасности.

6.4.1 Авторизация

Цель:
Вы можете обезопасить поток данных при просмотре в реальном времени.
Шаги:

1. Войдите в интерфейс авторизации: «Настройки > Система > Безопасность >

Авторизация».

Рисунок 6-15 Авторизация RTSP

2. Выберите тип авторизации «Основные» или «ВЫКЛ» из выпадающего

списка, чтобы включить или отключить авторизацию RTSP.

Примечание:

Если вы отключите RTSP авторизацию, кто угодно сможет

получить видео поток по RTSP протоколу через IP-адрес.

3. Нажмите Сохранить, чтобы сохранить настройки.

6.4.2 Фильтр IP-адресов

Цель:
Эта функция дает возможность контроля доступа.
Шаги:

1. Войдите в интерфейс фильтра IP-адресов: «Настройки > Система >

Безопасность > Фильтр IP».

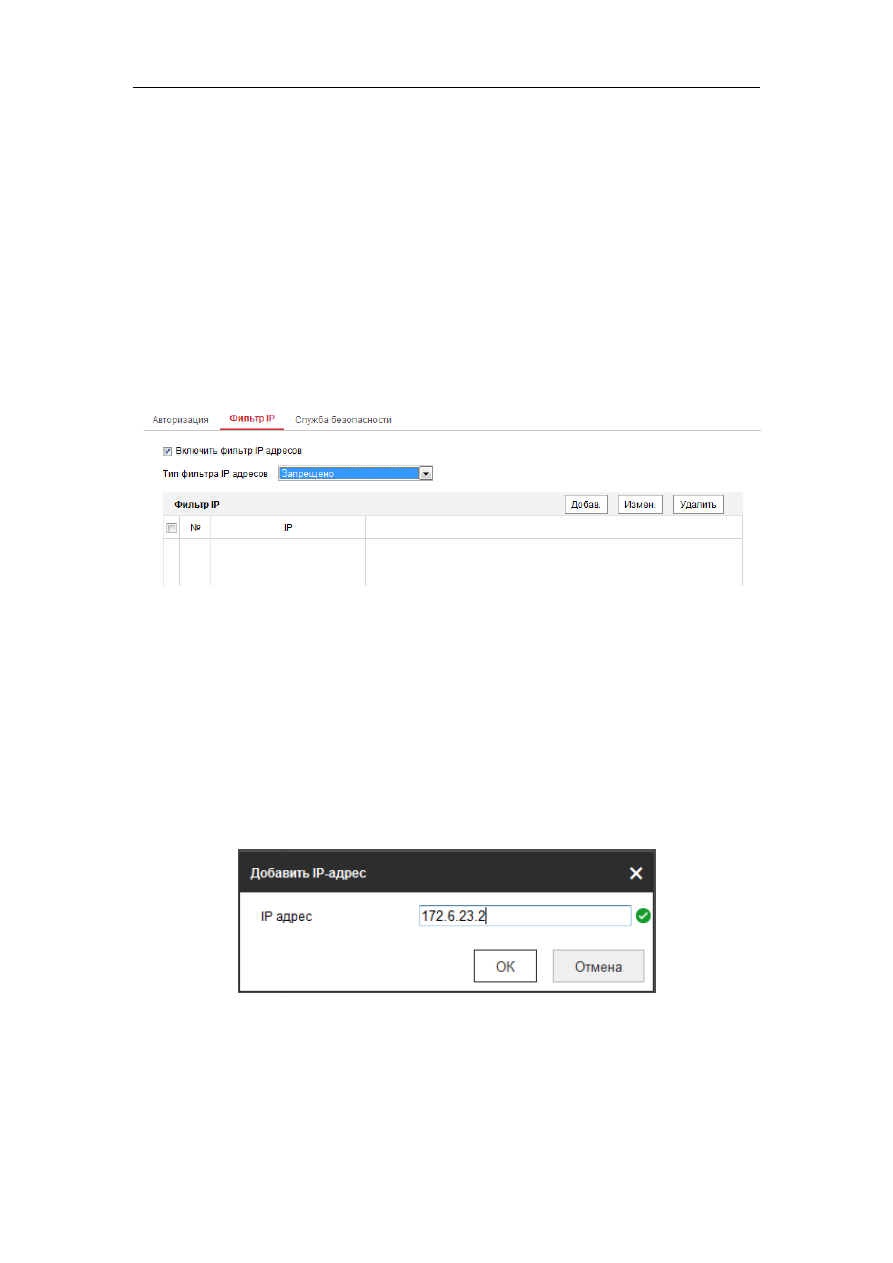

Рисунок 6-16 Интерфейс фильтра IP-адресов

2. Установите флажок Включить фильтр IP-адресов.
3. Выберите тип фильтрации IP-адреса из выпадающего списка: «Запрещено»

или «Разрешено».

4. Настройте список IP-адресов.

 Добавление IP-адреса

Шаги:

(1) Нажмите Добавить, чтобы добавить IP.
(2) Введите IP-адрес.

Рисунок 6-17 Добавление IP-адреса

(3) Нажмите ОК, чтобы закончить добавление.



Изменение IP-адреса
Шаги:

содержание .. 1 2 3 4 ..
