Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию

Лист

ЛГФИ.408844.009-01 ИМ

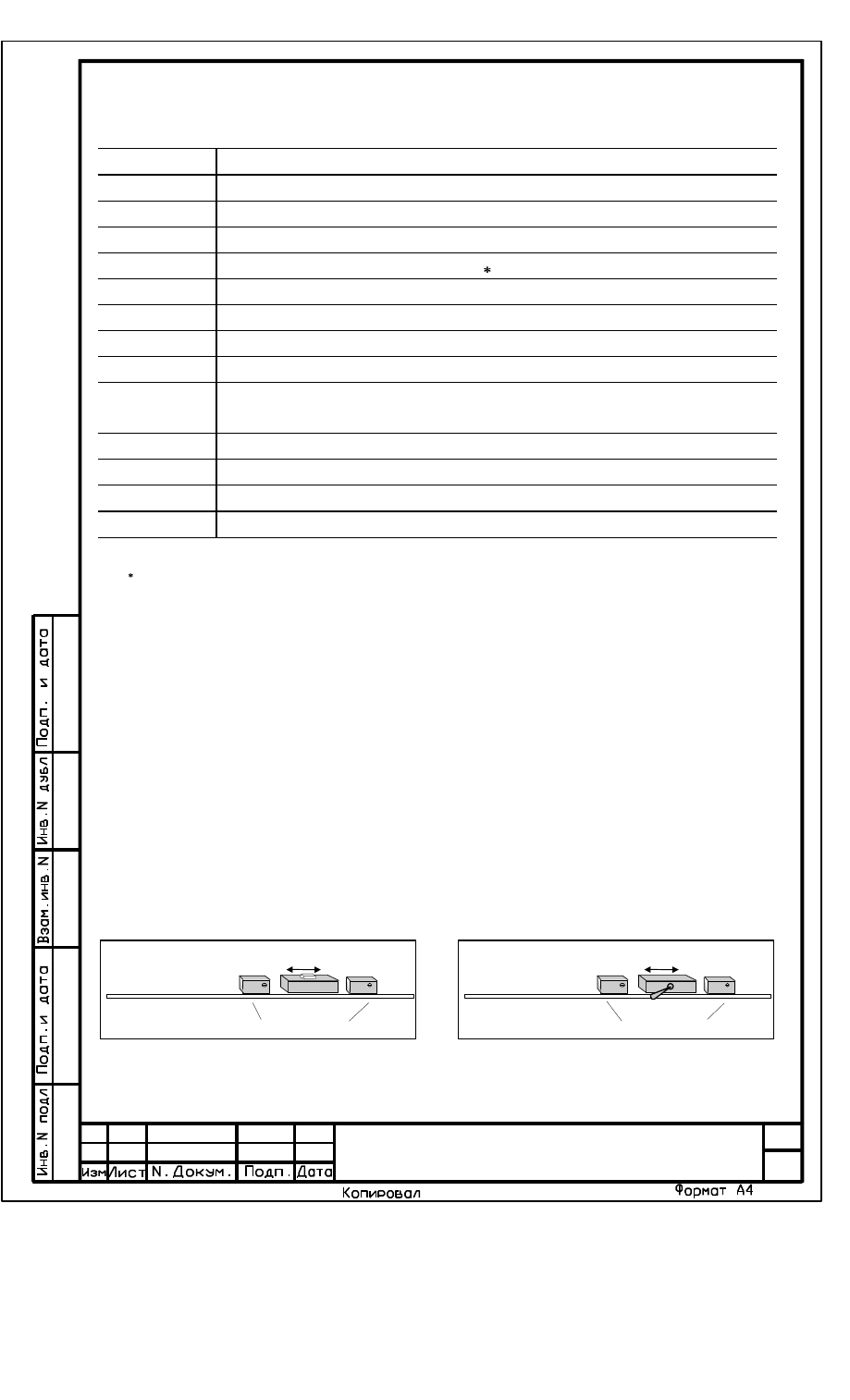

Таблица 1

Параметр

код

наименование

Н00

Тип крана

Н01

Длина стрелы

Н02

Вылет стрелы

Н03

Температура окружающего воздуха

Н04

Температурный коэффициент ухода нуля штокового датчика давления

Н05

Давление в штоковой полости

Н06

Температурный коэффициент ухода нуля поршневого датчика давления

Н07

Масса груза

Н08

Масса груза при работе с гуськом (Подстройка массы груза на втянутых
опорах для ОНК-140-18, -27)

Н09

Масса груза при работе в зоне 360° (над кабиной)

Н10

Масса груза при работе с однократной запасовкой каната

Н11

Масса груза при работе без опор или при переезде с грузом

Н15

Установка режима работы с модулем защиты от опасного напряжения

-------------

)

Используется для автоматической корректировки температурного ухода нуля датчиков давления

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно
набрать кнопкой 44 код "НХХ".

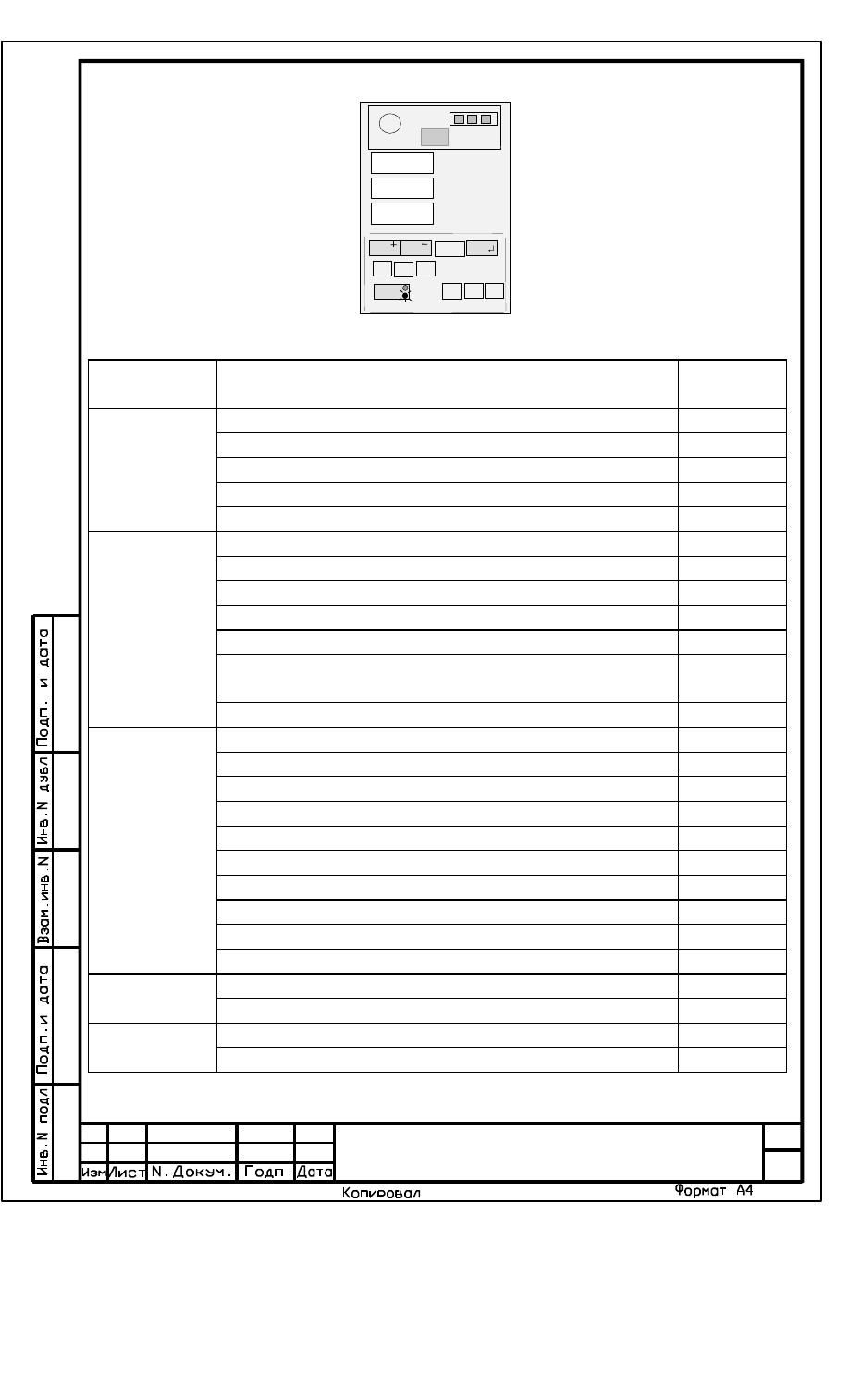

4.1 Подготовка ОНК к регулированию

Перед выполнением любых регулировок ограничитель должен быть выдержан во

включенном состоянии не менее 5 мин.

4.1.1 Снять крышку окна БОДа, открывающую доступ к регулировочным резисторам и

переключателю РАБОТА - НАСТРОЙКА (см. рисунок 6).

или

Установка "0" ПрД

Ш"

"П"

РАБОТА-НАСТРОЙКА"

Установка "0" ПрД

Ш"

"П"

РАБОТА-НАСТРОЙКА"

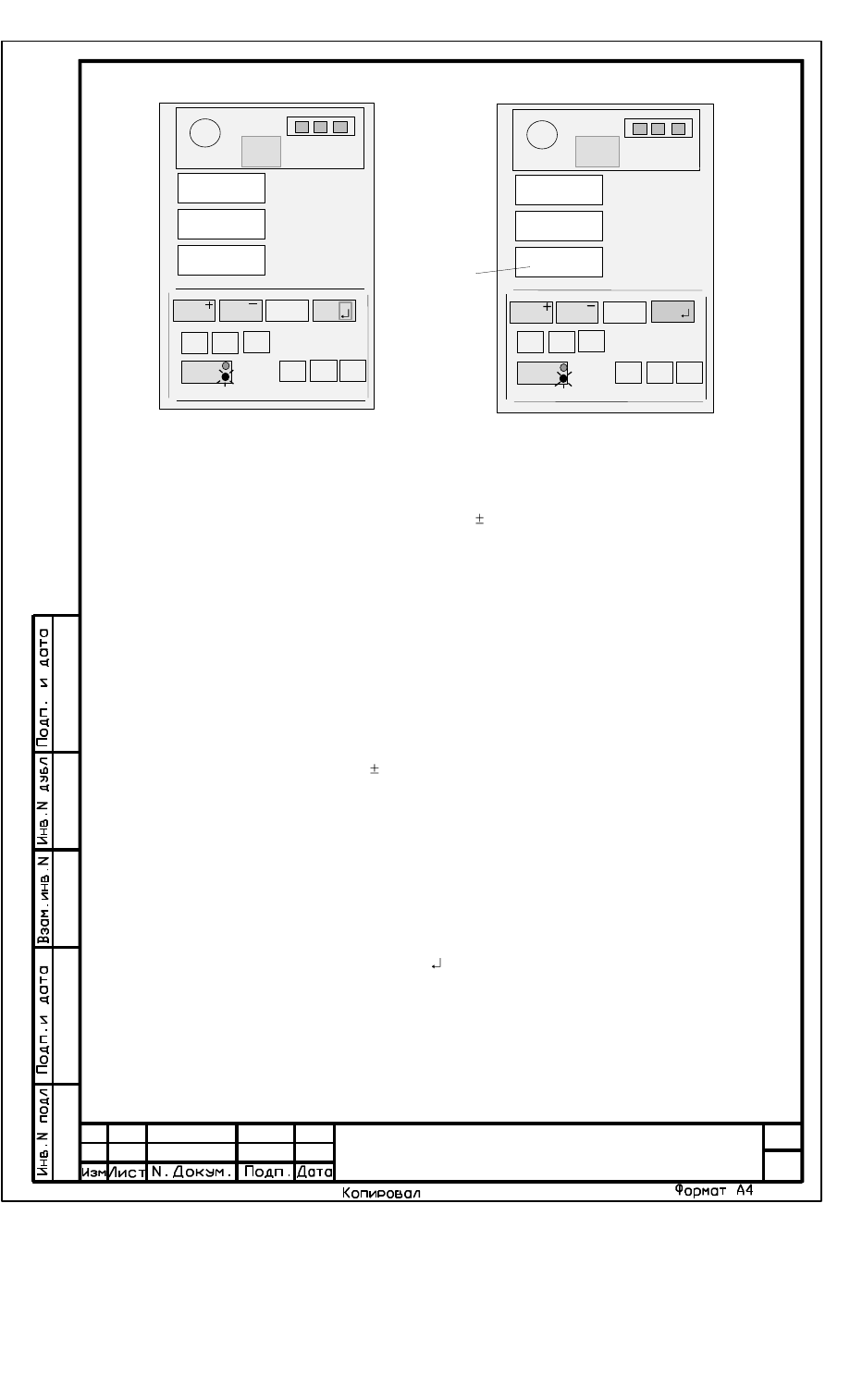

Рисунок 6

Лист

ЛГФИ.408844.009-01 ИМ

4.1.2 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

Включить тумблер ПИТАНИЕ на пульте управления крана и проконтролировать заго-

рание светодиода ВКЛ на передней панели БОДа (см. рисунок 7).

Примечание - ОНК не имеет собственного переключателя для подачи напряжения питания.

Нажать и отпустить кнопку СБРОС. После прохождения теста ограничитель должен

перейти в рабочий режим и на ИЖЦ должны отображаться значения параметров крана.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности датчика или его цепей (см. таблицу 3 руководства по эксплуатации), уст-

раните неисправность в соответствии с рекомендациями таблицы 3.

Если после прохождения теста на верхний ИЖЦ БОДа выдается код "Е 30" или код "Е

31", необходимо выполнить операции по п. 4.1.3 (ввести режим работы крана).

4.1.3 Ввести режим работы крана: основная стрела на выдвинутых опорах, запасовка

равна максимальной.

Для этого нажать кнопку выбора запасовки (46). При этом на индикаторы БОДа вы-

даются (см. рисунок 7):

на верхний ИЖЦ - номер модификации ограничителя и тип крана (первая цифра -

модификация ограничителя , две последние - тип крана);

на средний ИЖЦ - кратность запасовки;

на нижний ИЖЦ - цифровой код режима работы опорного контура и стрелового обо-

рудования с символом "Р - " впереди.

Кнопкой выбора стрелового оборудования и опорного контура (45) установить режим

работы "Р-00" (основная стрела, опоры выдвинуты полностью), а кнопкой выбора запасовки

(46) -

режим максимальной запасовки.

Нажать кнопку " " (40, - кнопка занесения режима в память ОНК).

После нажатия кнопки " " ограничитель переходит в рабочий режим, работа крана

разрешается.

Примечание - Если на кране используется только один режим работы (работа с основной

стрелой на выдвинутых опорах), то после включения питания ОНК переходит сразу в рабочий режим и

операции по п. 4.1.3 можно не выполнять.

4.1.4 Установить стрелу крана в положение, диаметрально противоположное поло-

жению кабины машины.

4.1.5 Убедившись в правильности занесения режима работы крана, проверить рабо-

тоспособность ОНК и концевых выключателей крана по п. 3.3.3 руководства по эксплуатации

(тестовый контроль).

4.1.6 Нажать кнопку ТЕСТ для выхода в рабочий режим.

Лист

ЛГФИ.408844.009-01 ИМ

4.2 Настройка канала датчика поворота платформы (азимута)

4.2.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.2.2 Выполнить операции по п. 4.1.2.

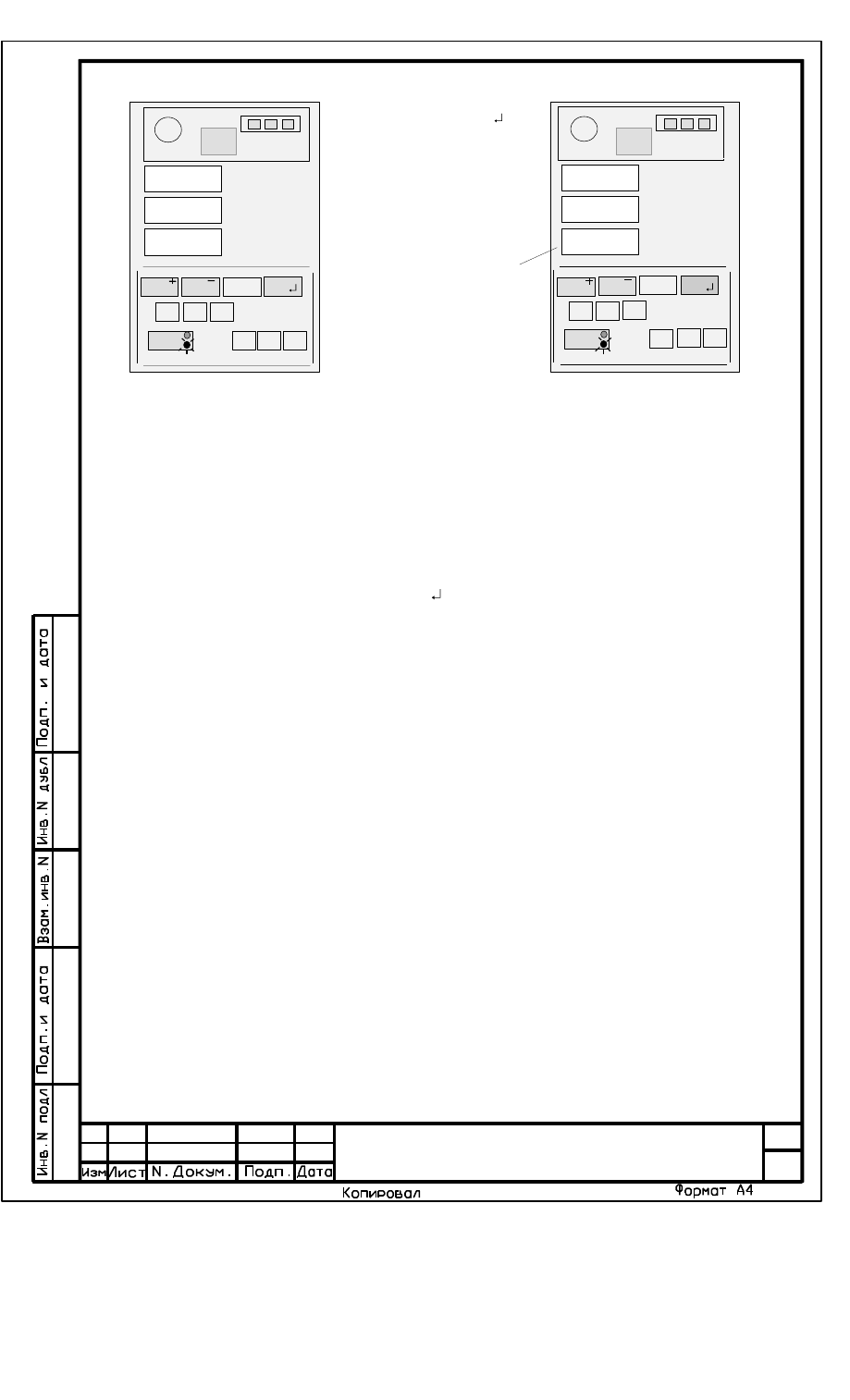

4.2.3 Развернуть стрелу крана на 180 по часовой стрелке относительно кабины та-

ким образом, чтобы линия передней стенки кабины была параллельна линии среза настила
шасси (см. рисунки 8, 9).

Линии должны быть

параллельны

Рисунок 8

180.0

Рисунок 9

ТЕСТ

опр

ХХ

4.2.4 Нажать кнопку ТЕСТ.
После прохождения теста на среднем ИЖЦ появится имя параметра "AL" (альфа).
4.2.5 Нажимая кнопку "+" (37), добиться отображения на среднем ИЖЦ параметра

"GA

" (гамма). При этом на нижний ИЖЦ должен выдаваться угол поворота платформы отно-

сительно кабины машины (в градусах) по часовой стрелке.

4.2.6 Вращая ведущую шестерню датчика азимута на оси крана, установить на ниж-

нем ИЖЦ значение 180.0 с точностью ± 1°.

4.2.7 Застопорить гайкой ведущую шестерню датчика.
4.2.8 Нажать кнопку ТЕСТ для выхода в рабочий режим.

4.3 Ввод кода программы (типа крана)

4.3.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.3.2 Выполнить операции по п. 4.1.2.
4.3.3 Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.
4.3.4 Нажимая кнопку ВЫБОР "П" (36), набрать на верхнем индикаторе код "Н00" (ин-

дикация типа крана).

Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1" (см. рисунок 10). При этом на

средний ИЖЦ выдается код типа крана в соответствии с таблицей 2.

Показания на нижнем ИЖЦ не контролировать.
Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

Лист

ЛГФИ.408844.009-01 ИМ

ХХ

Рисунок 10

Н00.1

Выбор

П"

Таблица 2
Модификация

ОНК-140

Тип

крана

Код

типа крана

ОНК-140-01

КС-45717

КС-35714, КС-35715

КС-35714-2, КС-35715-2

КС-45717-1 (всех модификаций)

КС-45717-1 (выпуска до 01.05.99 г.)

ОНК-140-05

КС-45719

КС-45721

КС-35719-1, КС-35719-5

КС-35719-2, КС-35719-3, КС-35719-7, КС-35719-8

КС-55713

КС-35719-1-02, КС-35719-2-02, КС-35719-3-02, КС-35719-5-02,

КС-35719-7-02, КС-35719-5-02

КС-45721 (исп. Q = 25 т)

ОНК-140-08

КС-4572А, КС-4574-1

КС-4574-1

МКАТ-16

МКАТ-20

КС-4576

КС-4572

КС-4574-3

КС-4574

КС-4574А

МКАТ-25

ОНК-140-18

КС-3574М1

КС-45717М

ОНК-140-27

КС-35719-3М

КС-35719-3М-1

Лист

ЛГФИ.408844.009-01 ИМ

4.3.5 Кнопками "+" (37), "-" (38) установить на среднем ИЖЦ код крана (см. п. 4.3.4).
4.3.6 Нажать кнопку " " (40).
4.3.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00" и проконтролировать

правильность его ввода.

4.3.8 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

4.4 Настройка канала длины стрелы

Настройку производить без груза.
4.4.1 Развернуть стрелу в рабочую зону.
Выдвинуть стрелу полностью, затем полностью втянуть стрелу.
Проконтролировать равномерность намотки троса на барабан.
Если трос наматывается не равномерно, изменить угол наклона барабана к стреле

путем подкладывания шайб под винт 2 крепления датчика к стреле (см. рисунок 2).

4.4.2 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.4.3 Выполнить операции по п. 4.1.2, - ОНК перейдет в рабочий режим и на индика-

торах появятся значения контролируемых параметров крана.

4.4.4 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.4.5 Втянуть стрелу полностью.

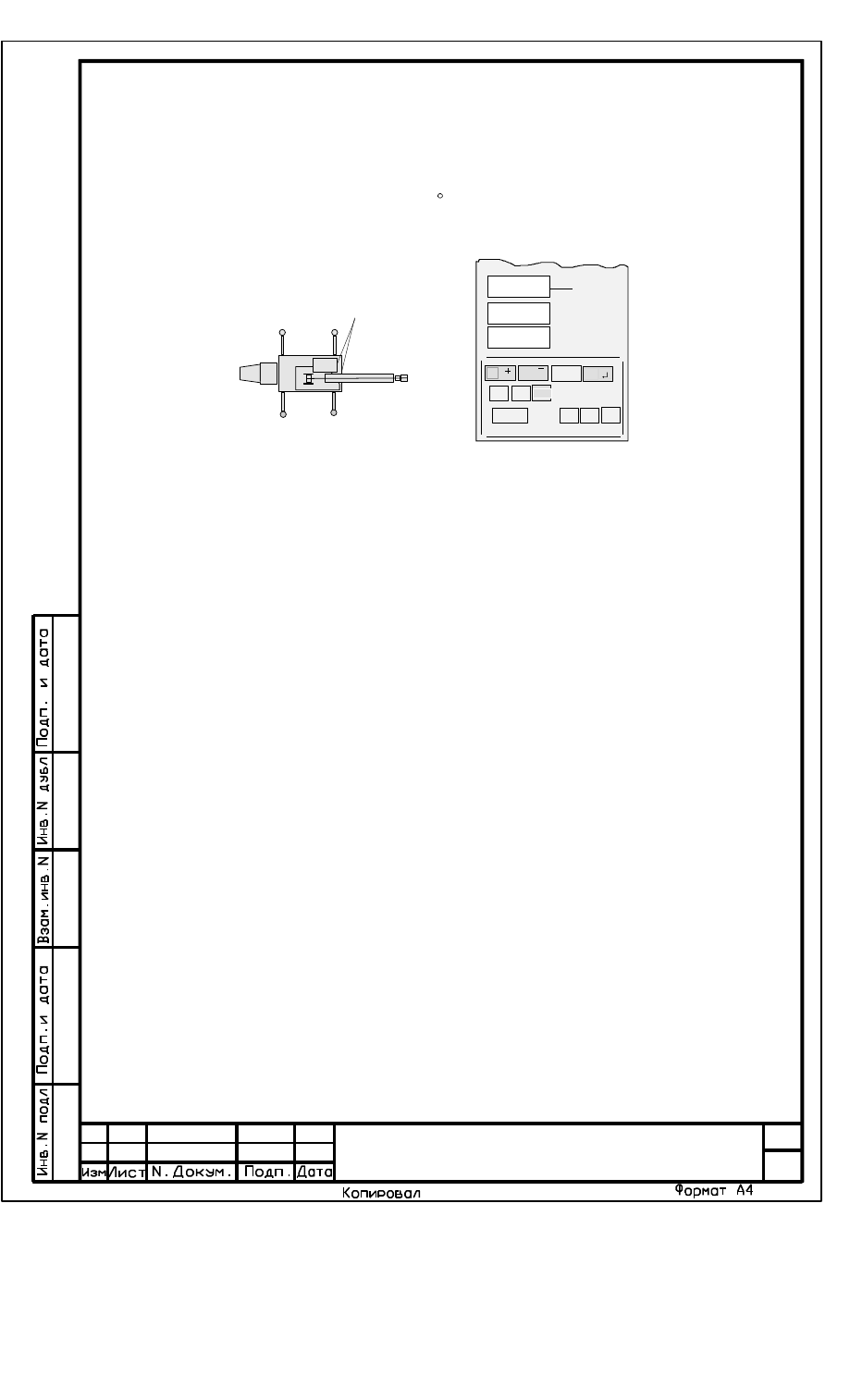

4.4.5.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ сооб-

щения "Н01" (настройка длины стрелы). При этом на ИЖЦ выдаются:

на средний ИЖЦ - значение измеренной длины стрелы;

на нижний - процент использованного диапазона сопротивления датчика. При пол-

ностью втянутой стреле он должен быть равен 5 2.

Если число на нижнем индикаторе не укладывается в диапазон 3-7, необходимо:

для грубого увеличения числа - повернуть барабан на 1 оборот и навернуть на него

провисший трос;

для уменьшения числа - снять с барабана один виток троса.

Для более точного изменения числа нужно открепить трос с оголовка стрелы и, вытя-

гивая или отпуская трос, получить необходимое число, затем закрепить трос на оголовке.

При исправном датчике указанное выше число должно получаться при начальной за-

крутке пружины барабана на 4-5 оборотов от свободного состояния.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.4.5.2 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.0" (см. рисунок 11).
4.4.5.3 Нажать кнопку " " (40).

Лист

ЛГФИ.408844.009-01 ИМ

0005

Рисунок 12

Рисунок 11

8,00

Н01.0

Не контролировать

После нажатия кнопки " "
(40) на среднем ИЖЦ отобра-
зится минимальная длина
стрелы для данного типа кра-
на и ее значение занесется в
память ОНК-140.
Значение длины стрелы
дано для крана КС-35714

Выбор

ХХХ

18,00

Н01.1

Выбор

4.4.6 Полностью выдвинуть стрелу.
4.4.6.1 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.1" (см. рисунок 12).
4.4.6.2 Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение макси-

мальной длины стрелы для настраиваемой модификации ограничителя.

Примечание -. Если удерживать кнопку в нажатом состоянии более 5 с, то изменение числа

происходит автоматически.

4.4.6.3 Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой

сигнал, отпустить кнопку.

4.4.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01" и проконтролировать

правильность его ввода.

4.4.8 Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.5 Настройка канала вылета стрелы

Настройку канала вылета проводить только после выполнения операций по п. 4.4.
4.5.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.5.2 Выполнить операции по п. 4.1.2, - ОНК перейдет в рабочий режим и на индика-

торах появятся значения контролируемых параметров крана.

4.5.3 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.

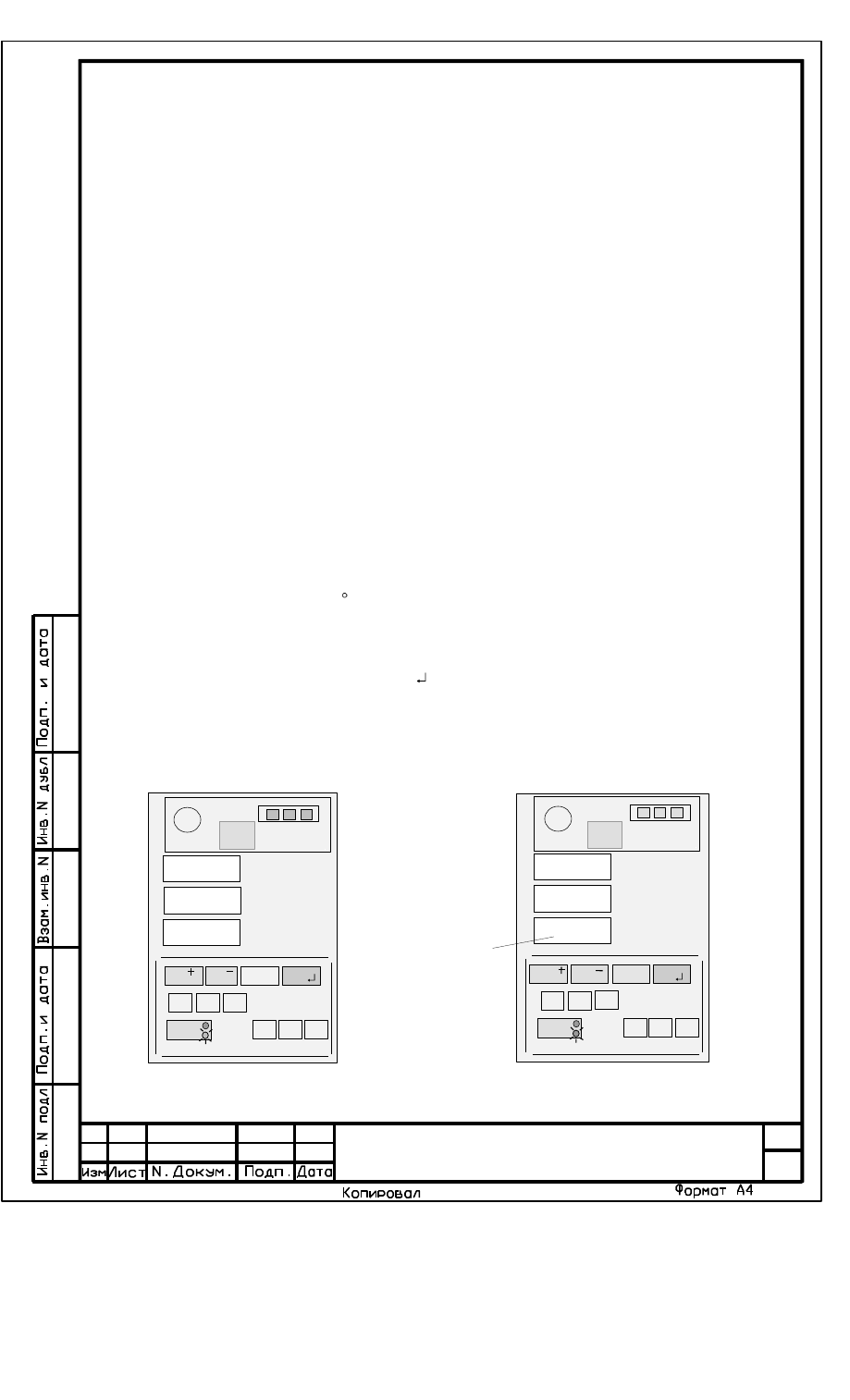

4.5.4 Нажимая кнопку ВЫБОР "П" (36), установить на верхнем ИЖЦ код "Н02" (инди-

кация вылета стрелы; см. рисунок 13).

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

Лист

ЛГФИ.408844.009-01 ИМ

ХХХ

Рисунок 13

Рисунок 14

5,32

Н02

Не контролировать

Выбор
П

ХХХ

3,47

Н02.1

Выбор
П

4.5.5 Полностью втянуть стрелу.

4.5.5.1 Установить по рулетке с точностью 1 см значение вылета, указанное в таб-

лице 3 для данного типа крана.

4.5.5.2 Опустить крюк до высоты приблизительно 1,5 м от земли.

4.5.5.3 Изменяя положение датчика угла наклона стрелы, добиться отображения на

среднем ИЖЦ значения вылета, указанного в правом столбце таблицы 3 (см. рисунок 13) для

установленного значения вылета по рулетке.

4.5.5.4 Затянуть винты крепления датчика.

4.5.6 Полностью втянуть стрелу.

4.5.6.1 Нажать кнопку блокировки координатной защиты на пульте управления крана

и установить по рулетке с точностью 1 см значение вылета, указанное в таблице 4 для дан-

ного типа крана.

4.5.6.2 Опустить крюк до высоты приблизительно 1,5 м от земли.

4.5.6.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02.1".

4.5.6.4 Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение вылета,

указанного в правом столбце таблицы 4 (см. рисунок 14) для установленного значения выле-

та по рулетке.

4.5.6.5 Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой

сигнал, отпустить кнопку (см. рисунок 14).

4.5.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02" и проконтролировать

правильность его ввода.

4.5.8 Установить переключатель в боковом окне БОДа в положение РАБОТА.

Лист

ЛГФИ.408844.009-01 ИМ

Таблица 3

Тип

Вариант

Вылет, м

крана

ОНК-140

по рулетке устанавливаемый на среднем ИЖЦ

КС-45717

ОНК-140-01

5,32

КС-35714, КС-35715

4,80

КС-35714-2, КС-35715-2

4,79

4,83

КС-45717-1

5,25

5,29

5,25

5,29

КС-45719

ОНК-140-05

5,60

КС-45721, КС-45721 (исп. Q = 25 т)

5,60

КС-35719-1, -5

4,82

КС-35719-2, -3, -7, -8

4,82

КС-55713

5,60

КС-35719-1-02, КС-35719-2-02,

КС-35719-3-02, КС-35719-5-02,

КС-35719-7-02, КС-35719-8-02

4,80

КС-4572А, КС-4574-1

ОНК-140-08

5,60

КС-4574, КС-4574-3, КС-4574А

5,60

МКАТ-16

5,60

МКАТ-20, МКАТ-25

5,60

КС-4576

5,60

КС-4572А

5,60

КС-3574М1

ОНК-140-18

4,79

4,80

КС-45717М

5,30

5,31

КС-35719-3М, КС-35719-3М-1

ОНК-140-27

4,81

4,82

Лист

ЛГФИ.408844.009-01 ИМ

Таблица 4

Тип

Вариант

Вылет, м

крана

ОНК-140

по рулетке устанавливаемый на среднем ИЖЦ

КС-45717

ОНК-140-01

3,44

3,47

КС-35714, КС-35715

1,80

1,82

КС-35714-2, КС-35715-2

2,02

2,07

КС-45717-1

1,83

1,89

1,83

1,89

КС-45719

ОНК-140-05

2,36

2,40

КС-45721, КС-45721 (исп. Q = 25 т)

2,36

2,40

КС-35719-1, -5

2,56

2,58

КС-35719-2, -3, -7, -8

2,56

2,58

КС-55713

2,36

2,40

КС-35719-1-02, КС-35719-2-02,

КС-35719-3-02, КС-35719-5-02,

КС-35719-7-02, КС-35719-8-02

1,80

1,85

КС-4572А

ОНК-140-08

2,36

2,40

КС-4574, КС-4574-1, КС-4574А

2,36

2,40

МКАТ-16

2,36

2,40

МКАТ-20, МКАТ-25

2,36

2,40

КС-4576

2,36

2,40

КС-4572, КС-4574-3

2,36

2,40

КС-3574М1

ОНК-140-18

2,02

2,07

КС-45717М

2,02

2,08

КС-35719-3М, КС-35719-3М-1

ОНК-140-27

2,00

2,06

Лист

ЛГФИ.408844.009-01 ИМ

4.6 Настройка канала веса груза и срабатывания ограничителя

Выключить тумблер ПИТАНИЕ на пульте управления крана.

Выполнить операции по п. 4.1.2, - ОНК перейдет в рабочий режим и на индикаторах

появятся значения контролируемых параметров крана.

Заглушить двигатель или отключить гидронасосы крана.

4.6.1 Ввод температуры окружающего воздуха

4.6.1.1 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.

4.6.1.2 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н03" (настройка канала измерения температуры). При этом на средний ИЖЦ выдается зна-

чение измеренной температуры окружающего воздуха.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

4.6.1.3 Измерить термометром температуру окружающего воздуха.

Если величина измеренной температуры воздуха отличается от выдаваемой на

средний ИЖЦ более, чем на 3 С, нажатием кнопки 44 установить на верхнем ИЖЦ код

"Н03.1" (см. рисунок 15), а затем, нажимая кнопки "+" (37) и "-" (38), установить, контролируя

по показаниям среднего ИЖЦ, значение температуры, равное показаниям термометра.

4.6.1.4 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.1.5 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03" и проконтролировать

правильность его ввода.

Рисунок 16 - Ввод температурного коэффициента ПрД

ХХ

-11

Н04.1

Выбор

ХХ

Рисунок 15 - Ввод температуры

-10

Н03.1

Выбор

Не контролировать

Лист

ЛГФИ.408844.009-01 ИМ

4.6.2

Занесение коэффициента штокового датчика

4.6.2.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н04" (занесение температурного коэффициента штокового ПрД). При этом на средний ИЖЦ

выдается значение коэффициента, занесенное ранее в память ОНК.

Значение коэффициента указывается в первых трех позициях порядкового номера

ПрД, нанесенного на его жгут (см. рисунок 4) и состоит из буквы обозначающей знак коэффи-

циента (П - плюс, М - минус) и двух цифр, обозначающих значение коэффициента.

Примечание: Число в двух последних разрядах номера штокового ПрД имеет большее значе-

ние по сравнению с аналогичным числом номера поршневого ПрД.

Если значение коэффициента, указанное на жгуте ПрД, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н04.1", а

затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение коэффициен-

та для штокового ПрД (см. рисунок 16 для коэффициента М11), причем знак плюс на индика-

торе не отображается, а знак минус отображается символом "

4.6.2.2 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.2.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н04" и проконтролировать

правильность его ввода.

4.6.3 Настройка давления в штоковой полости

4.6.3.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н05" (настройка канала штокового давления). При этом на средний ИЖЦ выдается значение

измеренного давления в штоковой полости гидроцилиндра подъема стрелы.

Примечание - Показания нижнего ИЖЦ не контролировать.

4.6.3.2 При выключенных гидронасосах потянуть рукоять подъема стрелы на себя

(для сброса давления в штоковой полости) и удерживать ее в этом состоянии до тех пор, по-

ка не перестанет уменьшаться значение давления на средний ИЖЦ.

4.6.3.3 Отпустить рукоять и снова потянуть его на себя.

4.6.3.4 Отпустить рукоять.

4.6.3.5 Резистором R2 установить давление в штоковой полости равным 0,3.

4.6.4 Занесения коэффициента поршневого датчика давления

4.6.4.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н06" (занесение температурного коэффициента поршневого ПрД). При этом на средний

ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Лист

ЛГФИ.408844.009-01 ИМ

Если значение коэффициента, указанное на жгуте ПрД, отличается от значения, вы-

даваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н06.1", а

затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение коэффициен-

та для поршневого ПрД аналогично п. 4.6.2 (см. рисунок 16).

4.6.4.2 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.4.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н06" и проконтролировать

правильность его ввода.

4.6.5 Настройка канала веса груза

При выполнении операций по п. 4.5.6 масса поднимаемого груза не должна отли-

чаться от указанных ниже значений более, чем на 1 %, а вылет должен быть установлен по

рулетке с точностью 2 см.

Запустить двигатель крана и включить гидронасосы.

4.6.5.1 Полностью втянуть стрелу, развернуть в рабочую зону и на вылете (4 0,2) м

поднять груз 0,2 т.

С целью снятия механических напряжений в узлах крепления стрелы, повернуть

стрелу на небольшой угол сначала вправо, затем влево.

Опустить груз на землю (канаты разгружены).

Медленно поднять груз на высоту примерно 0,4 м.

Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем индикаторе кода

"Н07" (настройка веса). При этом на средний ИЖЦ выдается значение измеренной массы гру-

за на канатах.

Примечание - Показания нижнего ИЖЦ не контролировать.

Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

крюка с грузом для данного типа крана:

0,20 0,01 -

для КС-3574М1, КС-4572А, КС-4574, КС-35719, КС-35719-1, КС-35719-2, КС-35719-3,

КС-35719-3М, КС-35719-3М-1, КС-35719-5, КС-45719, КС-55713, МКАТ-16, МКАТ-20, МКАТ-25;

0,31 0,01 -

для КС-35714-2, КС-35715-2;

0,40 0,01 -

для КС-35714, КС-35715, КС-35719-1-02, КС-35719-2-02, КС-35719-3-02,

КС-35719-5-02, КС-35719-7-02, КС-35719-8-02;

0,45 0,01 -

для КС-45717;

0,50 0,01 -

для КС-45717-1, КС-45717М;

0,54 0,01 -

для КС-45721, КС-45721 (исп. Q = 25 т).

4.6.5.2 Втянуть стрелу полностью.

На вылете стрелы, указанном в таблице 5, поднять груз, масса которого для данного

типа крана указана в той же таблице.

Лист

ЛГФИ.408844.009-01 ИМ

Таблица 5

Тип

Модификация

Вылет,

Масса

Индицируемая

крана

ограничителя

груза, т

масса груза

КС-45717

ОНК-140-01

3,00

21,75

22,0 (с крюком)

КС-35714, КС-35715

3,00

15,80

16,0 (с крюком)

КС-35714-2, КС-35715-2

2,80

16,80

17,0 (с крюком)

КС-45717-1

3,00

24,75

25,0 (с крюком)

КС-45719

ОНК-140-05

3,20

20,00

20,0

КС-45721, КС-45721 (исп. Q = 25 т)

3,20

22,15

22,5 (с крюком)

КС-35719-1, -2, -3, -5, -7, -8

3,20

15,0

КС-55713

3,20

25,0

КС-35719-1-02, КС-35719-2-02,

КС-35719-3-02, КС-35719-5-02,

КС-35719-7-02, КС-35719-8-02

3,20

15,8

16,0

КС-4572А, КС-4574-1

ОНК-140-08

3,80

16,0

КС-4574

3,80

16,0

КС-4572, МКАТ-16

3,80

16,0

КС-4574А, КС-4576, МКАТ-20

3,20

20,0

МКАТ-25, КС-4574-3

3,20

20,0

КС-3574М1

ОНК-140-18

3,00

16,0

КС-45717М

3,00

24,7

25,0 ( с крюком)

КС-35719-3М, КС-35719-3М-1

ОНК-140-27

3,00

16,0

Опустить груз.

Медленно поднять груз.

Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н07.1".

Нажимая кнопку "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на канатах, указанное в правом столбце таблицы 5 для настраи-

ваемой модификации ОНК.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку. После этого на средний ИЖЦ выдается значение введенной массы груза.

4.6.5.3 Повторить операции по пп. 4.6.5.1, 4.6.5.2 два - три раза.

Лист

ЛГФИ.408844.009-01 ИМ

4.6.5.4 Выдвинуть стрелу полностью.

На вылете стрелы, указанном в таблице 6, поднять груз, масса которого для данного

типа крана указана в той же таблице.

Опустить груз.

Таблица 6

Тип

Модификация

Вылет,

Масса

Индицируемая

крана

ограничителя

груза, т

масса груза

КС-45717

ОНК-140-01

17,00

0,60

0,85 (с крюком)

КС-35714, КС-35715

15,00

0,60

0,80 (с крюком)

КС-35714-2, КС-35715-2

13,00

1,35

1,60 (с крюком)

КС-45717-1

18,00

0,80

1,05 (с крюком)

КС-45717-1 *

18,00

0,35

0,60 (с крюком)

КС-45719

ОНК-140-05

18,00

0,50

КС-45721, КС-45721 (исп. Q = 25 т)

18,00

0,46

0,80 (с крюком)

КС-35719-1, -2, -3, -5, -7, -8

12,00

1,50

КС-55713

18,00

0,50

КС-35719-1-02, КС-35719-2-02,

КС-35719-3-02, КС-35719-5-02,

КС-35719-7-02, КС-35719-8-02

16,00

0,50

0,70

КС-4572А, КС-4574-1

ОНК-140-08

18,00

0,50

КС-4574, КС-4574-3

18,00

0,50

КС-4572, МКАТ-16

18,00

0,50

МКАТ-20, МКАТ-25

18,00

0,50

КС-4574А, КС-4576

18,0

0,70

КС-3574М1

ОНК-140-18

13,00

1,60

КС-45717М

18,0

0,85

1,05 (с крюком)

КС-35719-3М, КС-35719-3М-1

ОНК-140-27

13,00

1,60

--------------------

)

Краны выпуска до 01.05.99 г.

Лист

ЛГФИ.408844.009-01 ИМ

Медленно поднять груз.
Резистором R1 установить, контролируя показания на среднем ИЖЦ, значение массы

груза, указанной для данного типа крана в правом столбце таблицы 6.

4.6.5.5 Повторить операции по пп. 4.6.5.2, 4.6.5.4.
4.6.5.6 Установить переключатель в окне БОДа в положение РАБОТА.
Закрыть и опломбировать крышку люка БОДа.
4.6.6 Подстройка ОНК при работе крана с гуськом или на втянутых опорах
Подстройка на втянутых опорах производится только на кранах с ОНК-140-18, -27.
Подать питание на ограничитель.
Убедиться, что ограничитель находится в режиме работы с гуськом или на втянутых

опорах (для ОНК-140-18, -27).

Установить переключатель в окне БОДа в положение НАСТРОЙКА.
При полностью выдвинутой стреле с установленным гуськом медленно поднять ми-

нимальный груз на максимальном вылете (Вылет установить по рулетке). При настройке
ОНК-140-18, -27 установить максимально допустимый вылет по грузовой характеристике на
втянутых опорах.

Нажимая кнопку 36, добиться появления на верхнем ИЖЦ кода "Н08".
Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н08.1".
Нажимая кнопку "+" (37) и "-" (38), установить, контролируя по показаниям среднего

ИЖЦ, значение массы груза на канатах.

Примечание - При выполнении операции необходимо учесть, что в некоторых типах кранах в

значение массы поднимаемого груза входит масса крюковой подвески.

Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал, отпус-

тить кнопку.

Установить переключатель в боковом окне БОДа в положение РАБОТА.
4.6.7 Подстройка ОНК при работе крана в круговую, при работе с однократной

запасовкой и при работе без опор

Подстройка производится аналогично п. 2.6.6 на максимальном для выбранного ре-

жима вылете и при соответствующем (см. таблицу 1) коде настраиваемого параметра.

4.7 Настройка модуля защиты от опасного напряжения

4.7.1 Выключить тумблер ПИТАНИЕ на пульте управления крана.
4.7.2 Выполнить операции по п. 4.1.2.
4.7.3 Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.
4.7.4 Нажимая кнопку 36, добиться появления на верхнем ИЖЦ кода "Н15".
4.7.5 Нажимая кнопку 44, добиться появления на верхнем ИЖЦ кода "Н15.1".
Нажимая кнопку "+" (37) и "-" (38), установить на среднем ИЖЦ значение 01, если в

комплект поставки ОНК входит МЗОН, или значение 00, если МЗОН не входит в комплект по-
ставки ограничителя.

4.7.6 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.7.7 Установить переключатель в боковом окне БОДа в положение РАБОТА.

Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию - часть 6
