Мотоцикл BMW F650GS. Руководство - часть 26

дет снова надеть на тормозной

диск.
Не нажимайте рычаг ручного

тормоза при снятых тормозных

суппортах.

Выкатить переднее колесо

вперед.

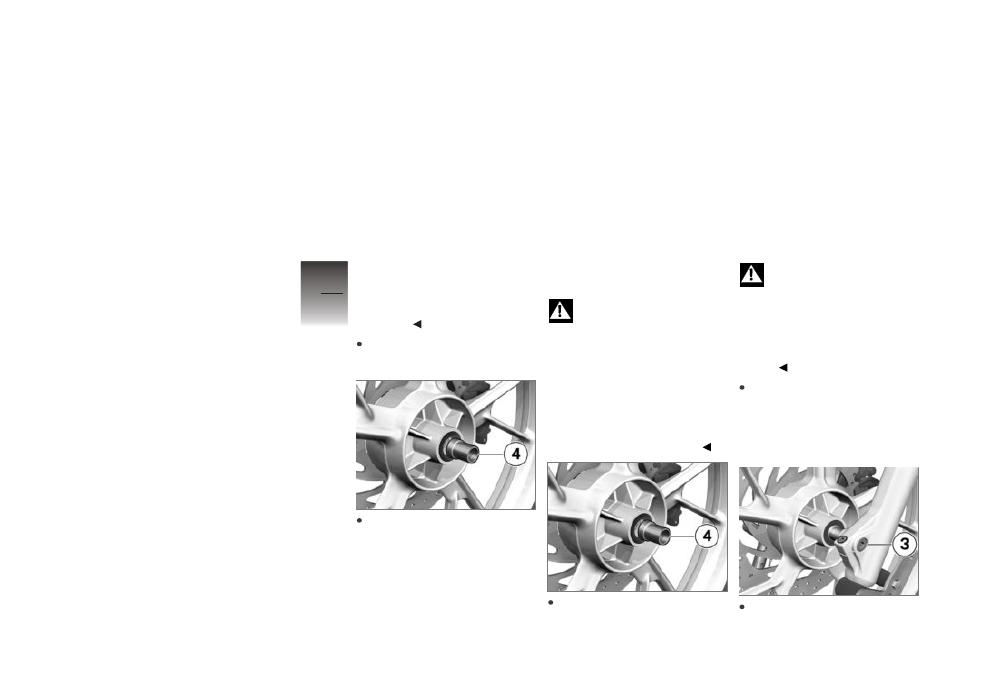

Вынуть распорную втулку 4

(с левой стороны) из ступицы

колеса.

Установка переднего

колеса

Затягивание резьбового

соединения с неправиль-

ным моментом затяжки может

привести к его повреждению

или самопроизвольному раз-

винчиванию в процессе эксплу-

атации.
Обязательно обратитесь для

проверки моментов затяжки на

СТО, лучше всего к официаль-

ному дилеру BMW Motorrad

Надеть распорную втулку 4

(с левой стороны) на ступицу

колеса.

Переднее колесо необ-

ходимо устанавливать в

соответствии с направлением

движения.
Обратите внимание на стрелки,

указывающие направление дви-

жения, на шине или на диске

колеса.

Закатить переднее колесо

в переднюю вилку, при

этом завести тормозной

диск между тормозными

колодками.

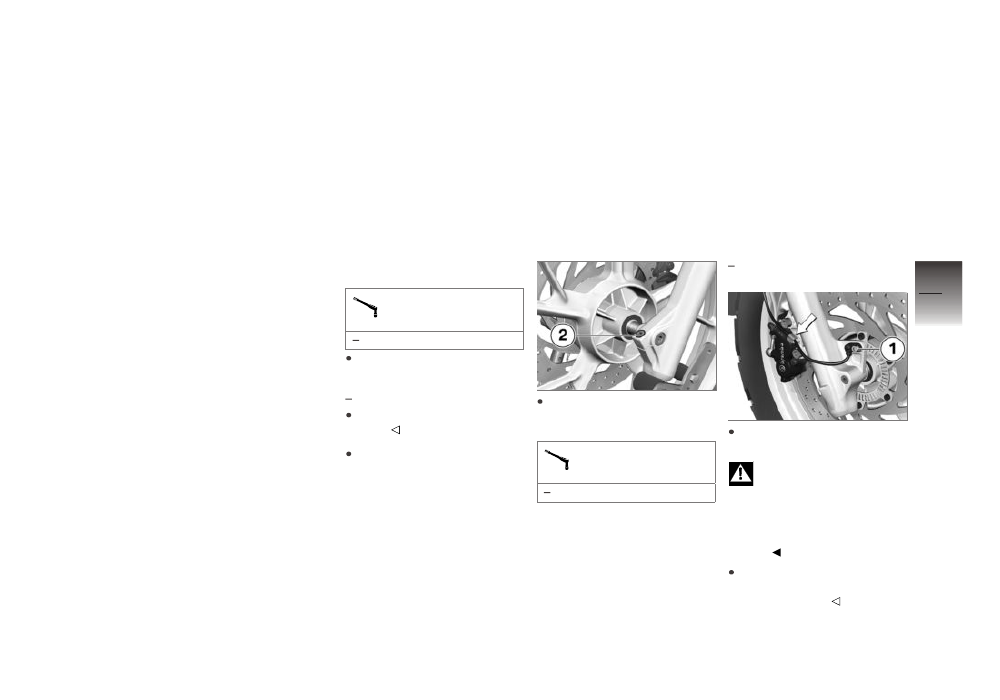

Приподнять переднее колесо,

вставить ось 3 и затянуть с

8

106

z

Техническое обслуживание

предписанным моментом за-

тяжки.

Передняя вставная ось

в опору оси

30 Nm

Убрать подставку под перед-

нее колесо.

без откидной подножки

SA

Убрать вспомогательную

опору.

Несколько раз с силой нада-

вить на вилку.

Затянуть зажимной винт 2

с предписанным моментом

затяжки.

Зажим вставной оси

19 Nm

с системой ABS BMW

Motorrad

SA

Вставить датчик ABS в отвер-

стие и затянуть винт 1.

Кабель датчика угловой

скорости колеса может

перетереться, если он касается

тормозного диска.
Обратите внимание на пра-

вильность прокладки кабеля

датчика.

Убедиться, что провод дат-

чика ABS уложен, как пока-

зано на рисунке.

8

107

z

Техническое обслуживание

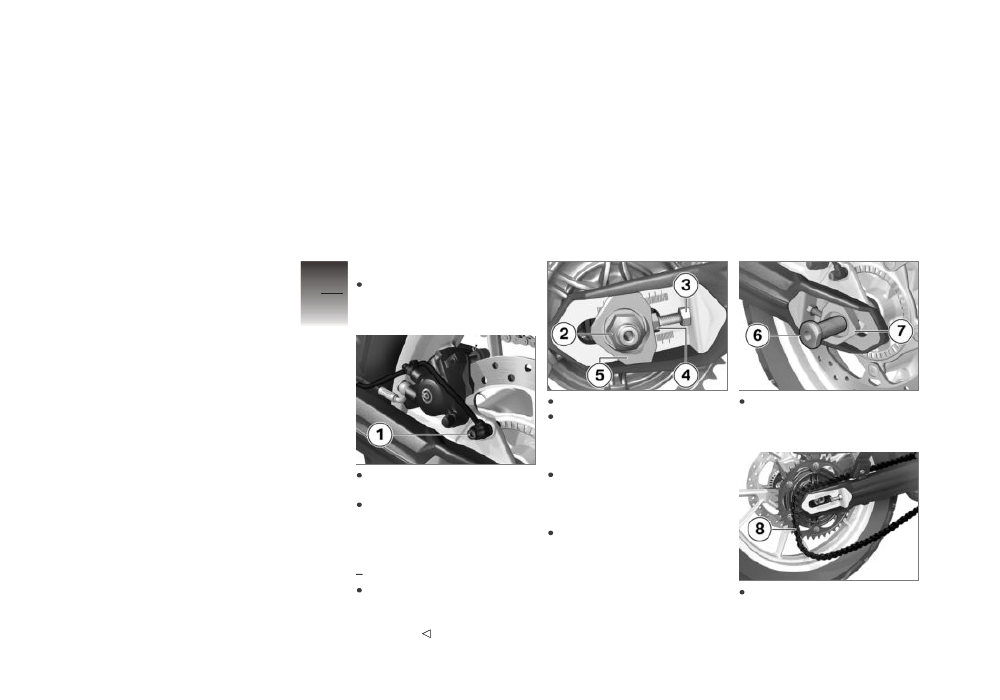

Снятие заднего колеса

Установить мотоцикл на твер-

дое и ровное основание и

выключить двигатель.

Вывернуть винт 1 и вынуть

датчик скорости из отверстия.
Установить мотоцикл на

твердое и ровное основание

и опустить на подходящую

вспомогательную опору.

с откидной подножкой

SA

Установить мотоцикл на

твердое и ровное основание

и опустить на откидную

подножку.

Отвернуть гайку оси 2.
Отвернуть контргайки 3 с

левой и с правой стороны

движениями против часовой

стрелки.
Вывернуть регулировочные

винты 4 с левой и с правой

стороны движениями по часо-

вой стрелке.
Снять регулировочную пла-

стину 5 и двинуть ось как

можно дальше внутрь.

Вынуть вставную ось 6 и

снять регулировочную пла-

стину 7.

Откатить заднее колесо как

можно дальше вперед и

снять цепь 8 со звездочки.

8

108

z

Техническое обслуживание

Выкатить колесо назад из

качающегося рычага.

Звездочка цепной пере-

дачи и распорные втулки

(с левой и с правой стороны)

неплотно закреплены в ко-

лесе. При снятии старайтесь

не повредить и не потерять эти

детали.

Установка заднего

колеса

При установке колес, от-

личающихся от серийных,

возможно нарушение функцио-

нирования при вмешательстве

системы ABS.
Обратите внимание на указания

по влиянию размеров колес

на систему ABS в начале этой

главы.

Затягивание резьбового

соединения с неправиль-

ным моментом затяжки может

привести к его повреждению

или самопроизвольному раз-

винчиванию в процессе эксплу-

атации.
Обязательно обратитесь для

проверки моментов затяжки на

СТО, лучше всего к официаль-

ному дилеру BMW Motorrad

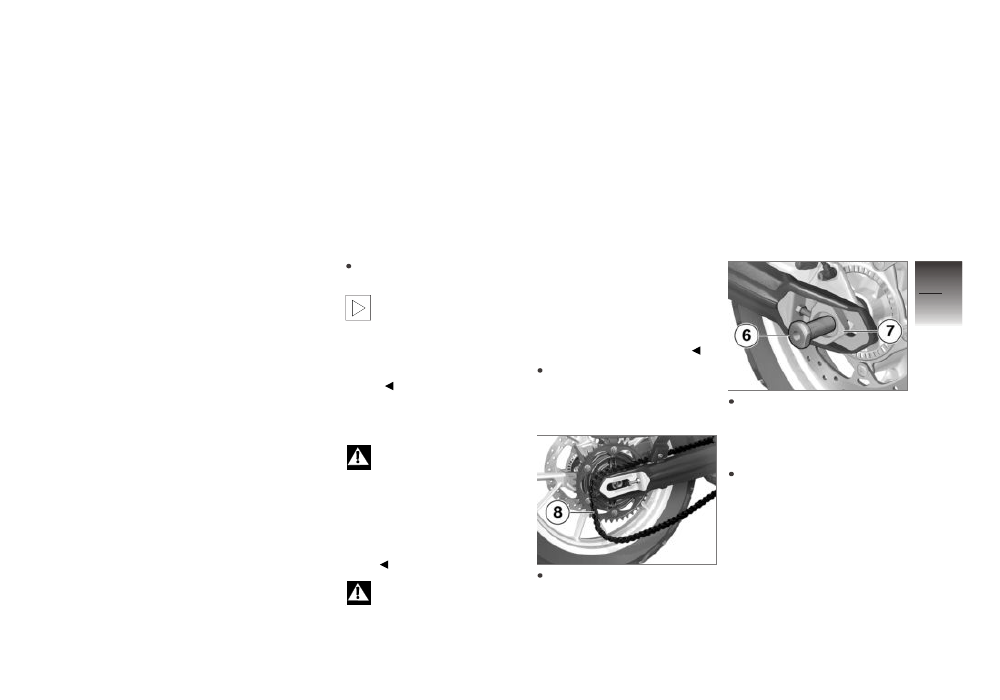

Закатить заднее колесо в ка-

чающийся рычаг, при этом за-

вести тормозной диск между

тормозными колодками.

Откатить заднее колесо как

можно дальше вперед и на-

деть цепь 8 на звездочку.

Вставить левую регулировоч-

ную пластину 7 в качающийся

рычаг, вставить ось 6 в тор-

мозной суппорт и заднее ко-

лесо.
Следить за тем, чтобы ось

вошла в отверстие в регули-

ровочной пластине.

8

109

z

Техническое обслуживание
