Мотоцикл Кавасаки ZX-10R. Руководство - часть 4
ОБЩАЯ ИНФОРМАЦИЯ 43
Индикатор экономичного режима вождения -
ПРЕДУПРЕЖДЕНИЕ
В целях повышения эффективности рас-
хода топлива при движении мотоцикла в оп-
Недостаточный контроль дорожной ситу-
тимальном режиме на многофункциональном
ации увеличивает риск аварии с тяжелы-
дисплее появляется индикатор экономичного
ми травмами или летальным исходом. Не
режима вождения. Обращая внимание на по-
отвлекайтесь от дороги и не концентри-
явление индикатора экономичного режима
руйте все свое внимание на индикаторе
вождения можно добиться максимальной эф-
экономичного режима вождения. Поль-
фективности расхода топлива.
зуйтесь периферийным зрением.
A. Индикатор экономичного режима вождения
44 ОБЩАЯ ИНФОРМАЦИЯ

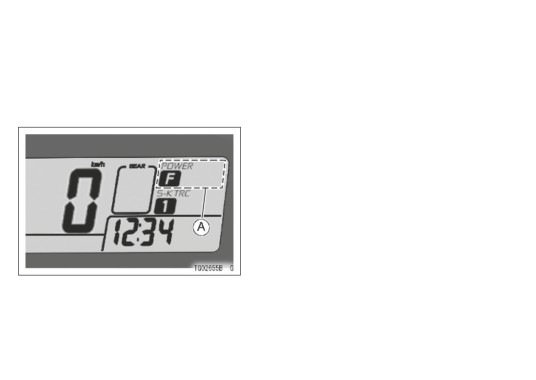

Индикатор мощности -
{{
Необходимо немедленно пройти диагно-
Этот индикатор отображает заданный ре-
стику у официального дилера Kawasaki,
жим мощности. Более детальная информация
поскольку эксплуатация транспортного
о режиме мощности представлена в разделе
средства при низком заряде аккумулятора
«Режим мощности» в главе «Правила управ-
может привести к остановке двигателя.
ления мотоциклом».
A. Индикатор режима мощности
ПРИМЕЧАНИЕ
{{
Отключение всех режимов мощности сви-
детельствует о недостаточном заряде
аккумулятора.
ОБЩАЯ ИНФОРМАЦИЯ 45

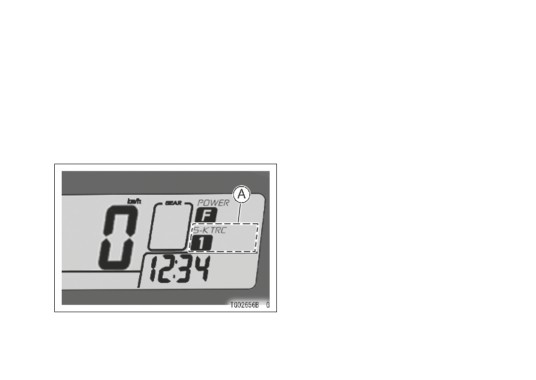

Индикатор режима системы трекшн контро-
ПРИМЕЧАНИЕ
ля S-KTRC -
{{
Отключение всех индикаторов режима
Этот индикатор показывает выбранный
системы трекшн контроля S-KTRC сви-
режим мощности системы трекшн контроля
детельствует о недостаточном заряде
S-KTRC. Более подробная информация о ре-
аккумулятора. Необходимо немедленно
жиме работы системы S-KTRC представлена в
пройти диагностику у официального ди-
разделе Спортивная система трекшн контроля
лера Kawasaki, поскольку эксплуатация
Kawasaki (S- KTRC) в главе «Правила управ-
транспортного средства при низком заря-
ления мотоциклом».
де аккумулятора может привести к оста-
новке двигателя.
A. Индикатор режима S-KTRC
46 ОБЩАЯ ИНФОРМАЦИЯ
Предупредительные/индикаторные сигналы
При появлении желтого предупредительно-
N : Индикатор нейтрали загорается при
го сигнала и значка «KIBS» необходимо прой-
переключении трансмиссии в нейтральное по-
ти диагностику системы KIBS у официального
ложение.
дилера Kawasaki.
: Лампочка индикатора дальнего све-
та загорается при включении дальнего света
фар.
: Лампочка индикатора сигнала пово-
рота начинает мигать при перемещении пере-
ключателя поворота влево или вправо.

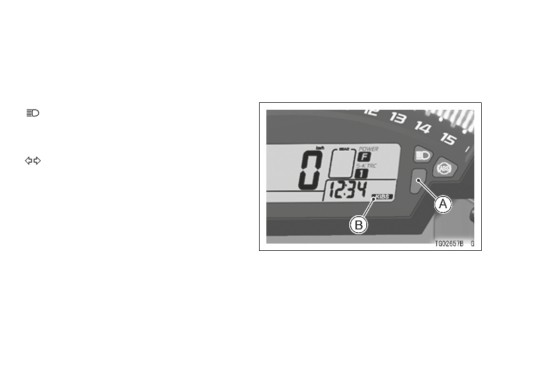

Предупредительный индикаторный сигнал
KIBS (у моделей, оборудованных антибло-
кировочной системой KIBS) -
Желтый сигнал на приборной панели вы-
ступает в качестве предупредительного сиг-
A. Желтый предупредительный индикатор
нала антиблокировочной системы KIBS. Жел-
B. Символ «KIBS»
тый предупредительный индикатор и символ
«KIBS» загораются при наличии какого-либо
сбоя в работе антиблокировочной системы
KIBS. При появлении желтого сигнала система
KIBS прекращает работать. Антиблокировоч-
ная система ABS продолжает работать в нор-
мальном режиме при отказе KIBS.
ОБЩАЯ ИНФОРМАЦИЯ 47
Индикаторный сигнал антиблокировочной системы ABS (для моделей с KIBS) -
: Обычно после поворота ключа зажигания в положении «ВКЛ.» («ON») индикаторный сиг-
нал антиблокировочной системы ABS загорается и гаснет вскоре после начала движения мото-
цикла. Если система ABS работает нормально, то сигнал не горит. Индикатор ABS загорается в
одном из следующих случаев: сбой или сбои в работе системы ABS. Необходимо пройти диагно-
стику системы ABS у официального дилера Kawasaki, если:
●●
Индикатор не загорается после поворота ключа зажигания в положение «ВКЛ.» («ON»).
●●
Индикатор не гаснет после начала движения мотоцикла.
●●
Индикатор продолжает гореть в процессе движения.
Необходимо помнить, что если индикаторный сигнал горит, то система ABS не работает. В слу-
чае отказа антиблокировочной системы ABS передние и задние тормоза продолжают работать
нормально, как стандартная тормозная система.
48 ОБЩАЯ ИНФОРМАЦИЯ
Предупр.
Многофункцио-
Условия
Индикаторный
Статус
индикат. сигнал
нальная прибор-
торможения
сигнал ABS
(желтый)
ная панель
Нормальный
KIBS
Гаснет
Гаснет
Нет
Ошибка
передачи данных
ABS
Гаснет
Загорается
«KIBS»
по двигателю
Снижение заряда
Низкий заряд
Мигает
Гаснет
Нет
аккумулятора
ABS
Стандартное
Ошибка ABS
Загорается
Гаснет
Нет
торможение
ПРИМЕЧАНИЕ
{{
Индикаторный сигнал антиблокировочной системы ABS может загораться в процессе дви-
жения при определенных условиях (напр. при пробуксовке переднего или заднего колеса).
В этом случае сначала повернуть ключ зажигания в положение «ВЫКЛ.» («OFF»), а затем
вернуть его в положение «ВКЛ.» («ON»). Индикатор ABS должен сброситься. Если он про-
должает гореть после 1 минуты езды со скоростью 5 км/ч (3,1 ми/ч) и более, необходимо
пройти диагностику системы ABS у официального дилера Kawasaki.
{{
Если индикатор ABS мигает, это означает, что система работает при низком заряде
(недостаточный заряд аккумулятора). При работе в режиме низкого заряда аккумулятора
ОБЩАЯ ИНФОРМАЦИЯ 49
система KIBS отключается, а система ABS продолжает работать. Для восстановления
работы системы KIBS повернуть ключ зажигания в положение «ВЫКЛ.» («OFF») и зарядить
аккумулятор. Если аккумулятор полностью заряжен, но система продолжает работать в
режиме низкого заряда, необходимо пройти диагностику системы KIBS у официального ди-
лера Kawasaki.
50 ОБЩАЯ ИНФОРМАЦИЯ

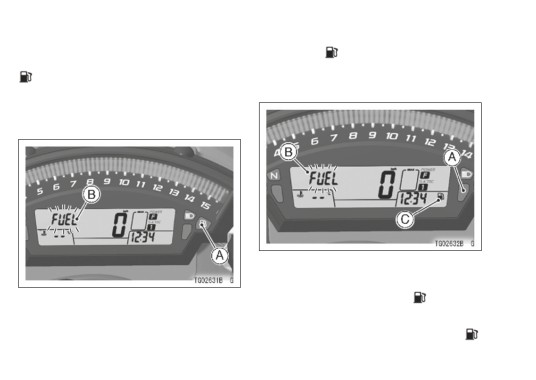

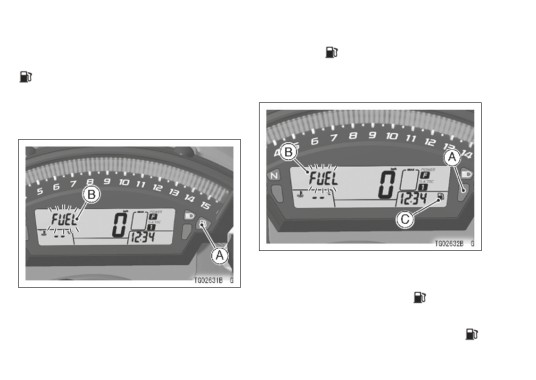

Предупредительный сигнал низкого уров-
ня топлива (
) и начинает мигать символ
ня топлива -
«FUEL» («ТОПЛИВО»).
: данный сигнал загорается, когда уровень
топлива в баке опускается до 3,8 л (1,0 амер.
Модели с антиблокировочной системой KIBS:
галл.):
Модели без системы KIBS:
A. Предупредительный индикаторный сигнал
(желтый)
B. Символ «FUEL» («ТОПЛИВО»)
A. Предупредительный сигнал низкого уровня
C. Предупредительный символ (
)
топлива
B. Символ «FUEL» («ТОПЛИВО»)
На многофункциональном дисплее загора-
ется желтый предупредительный сигнал (
,
На многофункциональном дисплее загора-
и начинает мигать символ «FUEL» («ТОПЛИ-
ется предупредительный сигнал низкого уров- ВО»).
ОБЩАЯ ИНФОРМАЦИЯ 51
При активации предупредительного сигнала
Предупредительный индикаторный сигнал
низкого уровня топлива и появлении мигающе-
(Красный) -
го значка «FUEL» («ТОПЛИВО») необходимо
Этот красный индикаторный сигнал, а также
заправиться при первой возможности.
символ, предупреждающий о низком давле-
При установке транспортного средства на
нии масла ( ) должны появляться каждый раз
боковую подножку предупредительный инди-
при повороте ключа зажигания в положение
катор низкого уровня топлива может показы-
«ВКЛ.» («ON») и гаснуть после запуска двига-
вать объем топлива в баке неточно. При про-
теля.
верке уровня топлива поставить ТС ровно.
ПРИМЕЧАНИЕ
{{
При активированном сигнале «FUEL» с по-
мощью верхней кнопки можно переключить
многофункциональный дисплей в режим
одометра.
A. Предупредительный индикаторный сигнал
(красный) B. Предупредительный символ
52 ОБЩАЯ ИНФОРМАЦИЯ
Этот красный индикаторный сигнал име-
Предупредительные символы -
ет четыре функции: индикатор температуры
: Красный предупредительный индика-
охлаждающей жидкости, предупреждение о
торный сигнал и символ низкого уровне масла
низком давлении масла, индикатор системы
(
) загораются, как только уровень давле-
впрыска топлива, и предупреждение системы
ния масла опускается до опасно низкого зна-
иммобилайзера. Этот красный предупреди-
чения или после поворота ключа зажигания в
тельный сигнал загорается вместе с одним из
положение «ВКЛ.» («ON»), но до запуска дви-
указанных ниже предупредительных значков:
гателя. Индикаторный сигнал гаснет, как толь-
индикатор температуры охлаждающей жид-
ко давление масла становиться нормальным.
кости (
), предупреждение о низком уровне
Более детальная информация о моторном
давления моторного масла (
), пред-
масле представлена в главе «Техобслужива-
упреждение системы впрыска топлива
(FI)
ние и регулировка».
и предупреждение системы иммобилайзера
(
).
FI : Красный индикаторный сигнал и символ
Если красный индикаторный сигнал загора-
системы впрыска топлива (FI) загорается и на-
ется при работающем двигателе, необходимо
чинает мигать каждый раз при повороте ключа
пройти диагностику у официального дилера
зажигания в положение «ВКЛ.» («ON») или при
Kawasaki и установить причину.
наличии неисправности в системе впрыска то-
Более детальная информация представле-
плива. После поворота ключа зажигания в по-
на в разделе «Предупредительные символы».
ложение «ВКЛ.» («ON») символ системы впры-
ска топлива (FI) должен исчезнуть сразу после
проверки цикла системы впрыска топлива.
ОБЩАЯ ИНФОРМАЦИЯ 53
Если красный индикаторный сигнал и пред-
(Для моделей с системой иммобилайзера)
упредительный символ не гаснут и начинают
После поворота ключа зажигания в положе-
мигать, необходимо провести диагностику си-
ние «ВЫКЛ.» («OFF») красный индикаторный
стемы впрыска топлива у официального диле-
сигнал начинает мигать. Это означает, что си-
ра Kawasaki.
стема иммобилайзера работает нормально.
Спустя 24 часа, красный индикаторный сигнал
: Красный предупредительный индика-
прекратит мигать, но система иммобилайзера
торный сигнал и символ системы иммобилай-
будет продолжать работать. Предупредитель-
зера (
) загораются или мигают каждый
ный индикаторный сигнал начинает мигать в
раз при повороте ключа зажигания в положе-
случае использования неверно закодирован-
ние «ВКЛ.» («ON») или при наличии неисправ-
ного ключа или некорректного взаимодействия
ности в системе иммобилайзера. После по-
ключа и антенны. Красный индикаторный сиг-
ворота ключа зажигания в положении «ВКЛ.»
нал прекращает мигать при использовании
(«ON») символ системы иммобилайзера
правильного ключа или установки нормальной
(
) должен исчезнуть сразу после провер-
связи между антенной и ключом.
ки цикла системы иммобилайзера.
Если красный предупредительный сигнал и
ПРИМЕЧАНИЕ
символ системы иммобилайзера загораются и
{{
Разрешается задавать режим работы
начинают мигать, необходимо пройти диагно-
красного индикаторного сигнала («ВКЛ.»
стику системы иммобилайзера у официально-
(«ON») или «ВЫКЛ.» («OFF»). В течение 20
го дилера Kawasaki.
секунд с момента поворота ключа зажи-
гания в положение «ВЫКЛ.» («OFF») одно-
временно нажать и 2 секунды или дольше
удерживать верхнюю и нижнюю кнопки.
Красный предупредительный индикатор
перестанет мигать.
54 ОБЩАЯ ИНФОРМАЦИЯ
{{
После подключения аккумулятора красный
предупредительный индикатор по умолча-
нию устанавливается в мигающий режим.
{{
При низком заряде аккумулятора ( ниже
12 В), красный предупредительный сигнал
автоматически прекращает мигать, что-
бы не допустить разрядки аккумулятора.

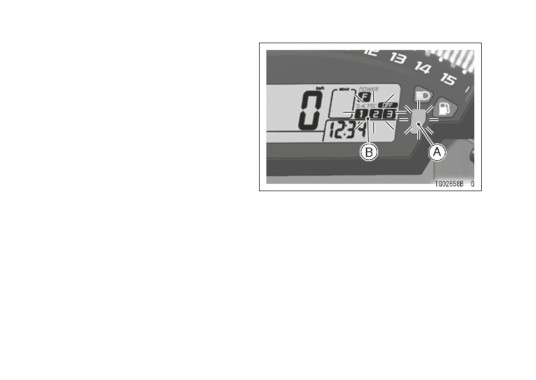

Предупредительный индикаторный сигнал
системы трекшн контроля S-KTRC
Желтый предупредительный сигнал на при-
борной панели - это предупредительный сиг-
A. Желтый предупредительный индикаторный
нал системы трекшн контроля S-KTRC. Жел-
сигнал
тый предупредительный индикатор и прочие
B. Индикатор режима системы трекшн контроля
индикаторы режима трекшн контроля S-KTRC
S-KTRC
начинают мигать при наличии какой-либо
неисправности в работе системы S-KTRC.
Это означает, что система трекшн контроля
S-KTRC не работает.
Если желтый предупредительный сигнал и
прочие индикаторы режима работы системы
трекшн контроля S-KTRC начинают мигать,
необходимо провести диагностику системы
S-KTRC у официального дилера Kawasaki.
содержание .. 2 3 4 5 ..
