Мотоцикл Кавасаки Ninja 250R. Руководство - часть 1

8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

----------------------------

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ----------------------------

ЭФФЕКТИВНОСТЬ

Максимальная мощность

24 кВ (33 л/с) при 11 000 оборотах в минуту (об/мин)

Максимальный крутящий момент

22,0 Н/м (2.2 кг/м, 22 Дж) = 8 200 об/мин

Минимальный радиус разворота

2,7 м

ГАБАРИТЫ

Общая длина

2 085 мм

Общая ширина

715 мм

Общая высота

1 115 мм

Колесная база

1 400 мм

Клиренс (дорожный просвет)

135 мм

Общий вес

169 кг

ДВИГАТЕЛЬ

Тип

DOHC, 2-х цилиндровый, 4-х тактный, с жидкостным

охлаждением

Объем

249 см³

Диаметр и ход

62,0 × 41,2 мм

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 9

Коэффициент сжатия

11,6 : 1

Система запуска

Электростартер

Нумерация цилиндров

Слева направо, 1-2

Порядок зажигания

1-2

Топливная система

Инжектор

Система зажигания

Транзисторная (батарея и катушка)

Время зажигания

10° ВМТ = 1 300 об/мин ~

(с электронным управлением)

40° ВМТ = 6 000 об/мин

Свечи зажигания

NGK CR8E

Система смазки

Смазка под давлением (масло в картере)

Моторное масло

Тип :

API SG, SH, SJ, SL или SM с JASO MA, MA1

или MA2

Коэффициент

вязкости : SAE 10W-40

Объем :

1.7 л

Объем охлаждающей жидкости

1.5 л

КОРОБКА ПЕРЕДАЧ

Тип коробки передач

6-скоростная, последовательная

10 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип сцепления

Мокрое, многодисковое

сцепление

Система привода

Цепной привод

Коэффициент

3,087 (71/23)

первичной передачи

Коэффициент конечной

3,071 (43/14)

передачи

Общий коэффициент

8,466 (Максимальный)

передачи

Передаточное

1-е

2,600 (39/15)

отношение

2-е

1,789 (34/19)

3-е

1,409 (31/22)

4-е

1,160 (29/25)

5-е

1,000 (27/27)

6-е

0,893 (25/28)

КОНСТРУКЦИЯ

Вылет вилки

27°

Ширина колеи

85 мм

Размер шин:

Переднее

110/70-17M/C54S

колесо

Заднее

130/70 - 17M/C 62S

колесо

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 11

Размер дисков: Передняя часть

17M/C × MT2,75

Задняя часть

17M/C × MT3,50

Объем топливного бака

17 л

ЭЛЕКТРООБОРУДОВАНИЕ

Аккумуляторная батарея

12 В 8 А/ч

Фары

Дальний свет 12 В 55 Вт × 2

Ближний свет 12 В 55 Вт

Стоп-сигналы, задние фонари

12 В 5/21 Вт

ЗАМЕТКА

Задняя фара использует виброустойчивую лампу. Замена

виброустойчивой лампы обычной может привести к повреждению

фары. Используйте только рекомендуемые лампы (деталь Kawasaki

номер 92069-0032), или равные по характеристикам.

Продукция может быть подвергнута изменениям без предварительного уведомления и обязательств,

вне зависимости от страны.

12 РАСПОЛОЖЕНИЕ ЧАСТЕЙ

--------------------------

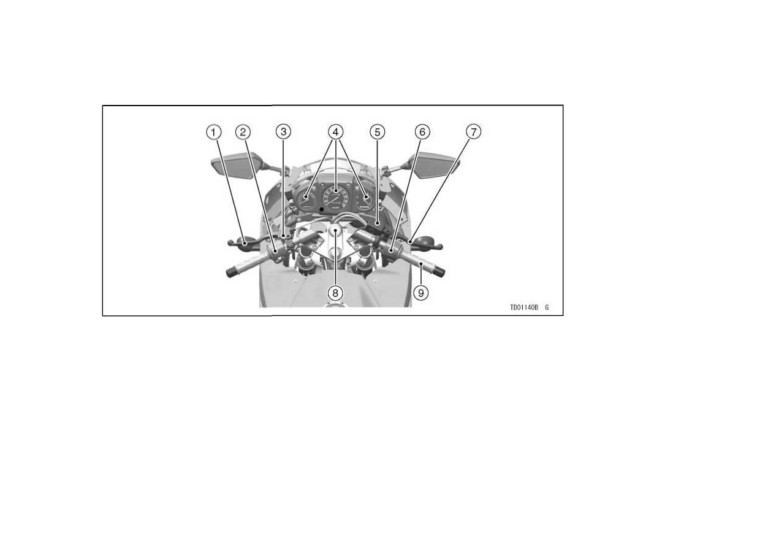

РАСПОЛОЖЕНИЕ ЧАСТЕЙ

-------------------------

1. Рычаг сцепления

6. Переключатели правой стороны

2. Переключатель левой стороны руля

7. Передний тормоз

3. Переключатель блокировки стартера

8. Переключение зажигания/блокировка руля

4. Измерительные приборы

9. Ручка газа

5. Резервуар тормозной жидкости (передний)

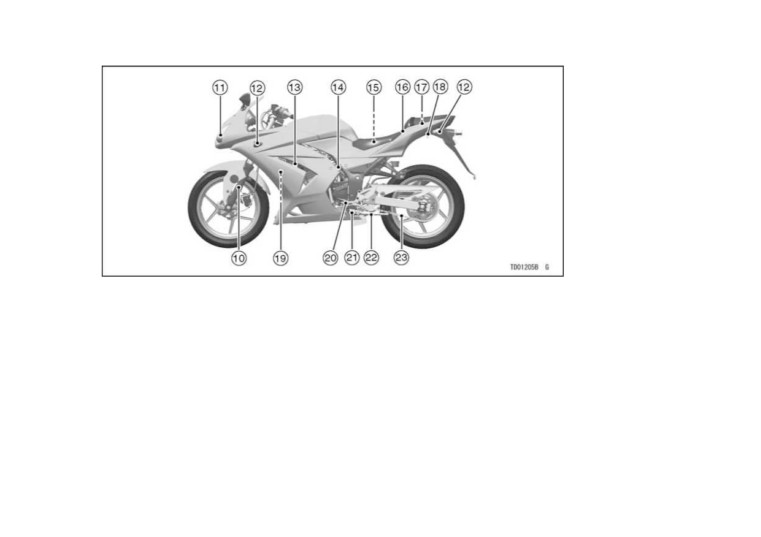

РАСПОЛОЖЕНИЕ ЧАСТЕЙ 13

10. Передняя вилка

15. Батарея

20. Педаль переключений

11. Фары переднего света

16. Крепление сидения

21. Концевик боковой подножки

12. Сигнал поворота

17. Инструментальный отсек

22. Боковая подножка

13. Свечи зажигания

18. Крючки для крепления

23. Приводная цепь

14. Регулятор холостого хода

19. Радиатор

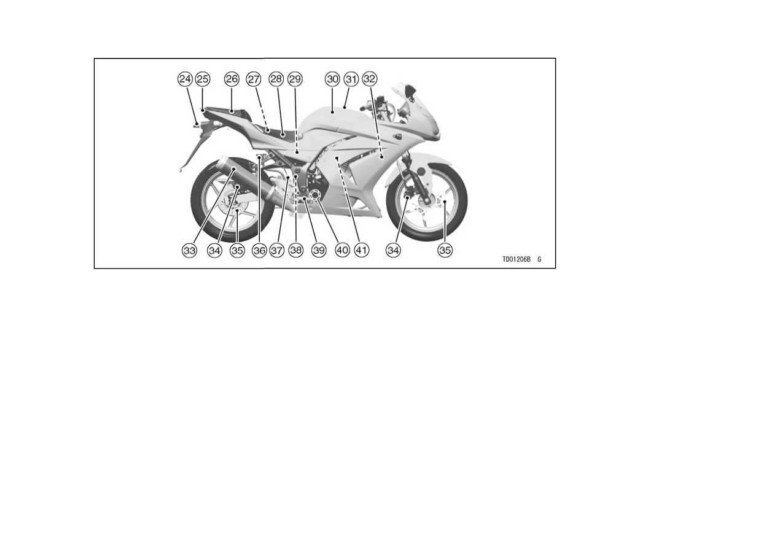

14 РАСПОЛОЖЕНИЕ ЧАСТЕЙ

24. Подсветка номерного знака

30. Топливный бак

35. Диск тормоза

25. Задние фары/стоп-сигнал

31. Крышка топливного бака

36. Резервуар для тормозной

26. Пассажирское сидение

32. Крышка радиатора

жидкости (задний)

27. Блок предохранителей

33. Глушитель

37. Задний выключатель стоп-

28. Сидение водителя

34. Суппорт тормоза

сигнала

29. Воздушный фильтр

38. Задний амортизатор

39. Педаль заднего тормоза

40. Датчик уровня масла

41. Расширительный бачок

охлаждающей жидкости.

ИНФОРМАЦИЯ ПО НАГРУЗКЕ 15

--------------------------

ИНФОРМАЦИЯ ПО НАГРУЗКЕ

-----------------------

ПРЕДУПРЕЖДЕНИЕ

В выборе и использовании приспособлений, а

также нагрузке мотоцикла, Вы сами несете

Неправильная

нагрузка,

ответственность

за

свою собственную

установка или использование

безопасность и безопасность других лиц.

оборудования,

или

модификации

Вашего

ПРИМЕЧАНИЕ

мотоцикла,

может

стать

o Запасные части были специально

угрозой безопасности

езды.

разработаны для использования на

Прежде

чем

ехать,

мотоциклах производства данной фирмы.

удостоверьтесь, что мотоцикл

Мы убедительно рекомендуем, чтобы все

не перегружен и Вы следуете

приспособления и аксессуары, которые Вы

данным инструкциям.

используете для Вашего мотоцикла, были

подлинной продукцией Kawasaki.

За исключением подлинных частей и

Поскольку

мотоцикл

чувствителен

приспособлений Kawasaki, фирма не имеет

изменениям веса и аэродинамики, Вы должны

никакого контроля за дизайном или

применением аксессуаров. В некоторых

внимательно следить за перевозкой груза,

случаях, неправильная установка или

пассажиров

и/или

использованием

использование деталей, или изменение

дополнительных запасных частей.

мотоцикла, ведет к приостановлению гарантии,

отрицательному воздействию на рабочие

характеристики, и могут даже быть

незаконными.

16 ИНФОРМАЦИЯ ПО НАГРУЗКЕ

Указанные ниже положения были созданы,

3. Любой багаж должен перевозиться как

чтобы помочь Вам в организации и

можно ниже, чтобы избежать эффекта на

обеспечении надлежащего контроля.

гравитацию мотоцикла. Багаж должен

равномерно располагаться по обеим

1. Каждый пассажир должен хорошо знать об

сторонам мотоцикла. Избегайте перевозки,

управлении

мотоциклом.

Своим

если багаж выходит за границы задней части

неправильным положением пассажир может

мотоцикла.

оказать влияние на контроль за управлением

4. Багаж должен быть хорошо закреплен.

мотоцикла на поворотах, или при резких

Убедитесь, что груз не двигается, пока Вы

движениях. Очень важно, чтобы пассажир

едете. Как можно чаще проверяйте крепеж

сидел спокойно, пока мотоцикл находится в

груза

(не во время движения), и если

движении и не вмешивался в управление. Не

потребуется - закрепите лучше.

перевозите на мотоцикле животных.

5. Не перевозите тяжелые или громоздкие

2. Перед тем, как ехать, Вы должны

грузы в багажнике. Он разработан для легких

проинструктировать пассажира, что он

предметов и перегрузка может оказать

должен держать ноги на пассажирских

воздействие на распределение веса и

подножках, и крепко держаться за водителя,

аэродинамики.

или пристегнуться ремнем безопасности. Не

следует

везти

пассажира,

который

недостаточно высок, чтобы его ноги достали

до пассажирских подножек, или же если

подножки не предусмотрены.

LOADING INFORMATION 17

Не устанавливайте детали и не

или установленные предметы

перевозите багаж, который может

могут привести к появлению

нанести вред работе мотоцикла.

небезопасных условий езды.

Убедитесь, что не было оказано

9. Данный

мотоцикл

не

был

влияния

на

световые

разработан, чтобы к нему можно

приспособления, дорожный просвет,

было прикрепить коляску, или

виражные способности

(к примеру:

использовать его для буксировки

опорный угол), операции по контролю,

любого транспортного средства.

движение

колеса,

вращение

Kawasaki не специализируется на

передней вилки или любой другой

производстве колясок или буксиров

аспект управления мотоциклом.

для мотоциклов и не может

Вес,

закрепленный

на

руле

предсказать эффект подобных

управления, или передней вилке

приспособлений на управление и

приведет к увеличению массы

стабильность, но предупреждает о

рулевого управления, и может стать

возможном негативном влиянии, и

причиной небезопасной езды.

что

фирма

не

несет

Обтекатели, ветровые стекла, спинки

ответственности за результаты

сидений и любые другие крупные

подобного несанкционированного

предметы могут оказать влияние на

использования мотоцикла. Кроме

стабильность

управления

того,

любое

негативное

мотоциклом не только из-за веса, но

воздействие на детали мотоцикла,

их

аэродинамических

свойств,

причиненное

подобным

которые оказывают влияние на

применением не подходит под

контроль

за

управлением.

действие гарантии.

Неправильно сконструированные

Условия максимальной загрузки

Общий вес водителя, пассажира, груза

и приспособлений не должен

превышать 170 кг.

18 ОСНОВАНАЯ ИНФОРМАЦИЯ

------------------------

ОСНОВНАЯ ИНФОРМАЦИЯ

--------------------

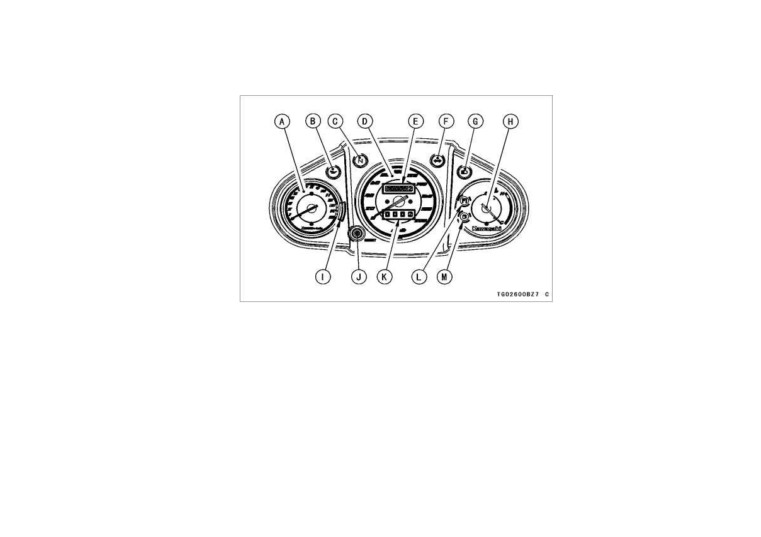

Приборная панель

A. Тахометр

B. Предупреждающий

индикатор давления масла

С Указатель нейтральной

передачи

D. Спидометр

E. Одометр

F. Индикатор указателя

поворота

G. Индикатор дальнего

света

H. Термометр

охлаждающей жидкости

I. Опасная зона оборотов

двигателя

J. Кнопка сброса

K. Счетчик поездки

L. Индикатор ошибки

системы впрыска

M. Индикатор низкого

уровня топлива

ОСНОВНАЯ ИНФОРМАЦИЯ 19

ЗАМЕТКА

Спидометр и тахометр

Обороты

двигателя

не

Спидометр показывает скорость мотоцикла.

следует доводить до опасной

На табло спидометра расположены одометр и

зоны; работа в опасной зоне

счетчик поездки. Одометр показывает общее

перегружает двигатель и

расстояние,

которое

было

пройдено

может

вызывать

его

мотоциклом. Счетчик поездки показывает

серьезные повреждения.

расстояние, пройденное с момента последнего

сброса в ноль. Счетчик можно обнулить

Указатель температуры охлаждающей

нажатием кнопки сброса.

жидкости

Тахометр показывает скорость работы

Этот прибор показывает температуру

двигателя в оборотах в минуту (об/мин, rpm). С

охлаждающе жидкости. В нормальной ситуации

левой стороны циферблата тахометра

стрелка должна оставаться в пределах шкалы.

находится часть, называемая “опасной зоной”.

Если стрелка достигает опасной зоны,

Обороты двигателя в

“опасной зоне” выше

обозначенной как “Н”, выключите двигатель и

рекомендуемого максимума и также выше

проверьте уровень охлаждающей жидкости в

предела эффективной работы.

расширительном бачке, когда двигатель

остынет.

Предупреждающие индикаторы

: Индикатор давления масла включается,

если давление масла опасно низкое, или ключ

зажигания находится в положении “ON”, когда

двигатель не работает, и гаснет, когда

давление масла в
