В настоящем руководстве обязательные
ПРИМЕЧАНИЕ
инструкции обозначены специальными симво-
{{
Этот символ используется для выделения
лами. Необходимо всегда соблюдать правила
аспектов, на которые следует обратить
безопасной эксплуатации и техобслуживания.
особое внимание в целях повышения эф-
фективности и удобства при эксплуата-
ции мотоцикла.
ОПАСНОСТЬ
Этот символ указывает на возникновение
опасной ситуации, которая приведет к тя-
желой травме или смертельному исходу,
если не будут предприняты соответству-
ющие меры.
ПРЕДУПРЕЖДЕНИЕ
Этот символ указывает на возникновение
опасной ситуации, которая может приве-
сти к тяжелой травме или смертельному
исходу, если не будут предприняты соот-
ветствующие меры.
ПРЕДОСТЕРЕЖЕНИЕ
Этот символ используется для обозначе-
ния действий, не связанных с получени-
ем травм.
ПРЕДИСЛОВИЕ
Поздравляем Вас с покупкой нового мотоцикла Kawasaki. Мотоцикл является результатом пе-
редовых инженерных технологий Kawasaki, комплексных испытаний и постоянного стремления
компании к обеспечению повышенного уровня надежности, безопасности и превосходных экс-
плуатационных характеристик.
Перед эксплуатацией мотоцикла необходимо внимательно ознакомиться с настоящим
руководством, чтобы иметь четкое представление о работе всех механизмов управления, рабо-
чих параметрах, возможностях и ограничениях. Руководство содержит рекомендации по безопас-
ному вождению. Однако описание всех методов и навыков безопасного вождения не является
целью настоящего документа. Kawasaki настоятельно рекомендует всем владельцам транспорт-
ного средства пройти обучающий курс по управлению мотоциклом, чтобы получить знания об
уровне психологической и физической подготовки, необходимом для безопасного вождения.
Для обеспечения продолжительной безотказной работы мотоцикла необходим тщательный
уход и техническое обслуживание в соответствии с инструкцией, приведенной в данном руко-
водстве.
Руководство по эксплуатации необходимо всегда хранить в багажном отсеке мотоцикла, чтобы
при необходимости иметь возможность воспользоваться им.
Антиблокировочная система (АBS)
Зазор клапана
104
для моделей, оснащенных АBS
62
Воздушный фильтр
104
Желтый индикаторный сигнал
Система управления положением
системы АBS
64
дроссельной заслонки
106
Остановка двигателя
65
Синхронизация разрежения двигателя
108
Аварийная остановка мотоцикла
66
Холостой ход
109
Парковка
67
Сцепление
110
Каталитический конвертер
69
Приводная цепь
112
БЕЗОПАСНАЯ ЭКСПЛУАТАЦИЯ
71
Тормоза
121
Техника безопасного вождения
71
Выключатели стоп-сигналов
125
Ежедневная проверка безопасности
74
Передняя вилка
128
Дополнительные рекомендации по
Задний амортизатор
129
управлению мотоциклом на высокой
Колеса
132
скорости
77
Аккумулятор
137
ТЕХОБСЛУЖИВАНИЕ И РЕГУЛИРОВКА
79
Фара дальнего света
142
Регламент планового техобслуживания ... 80
Предохранители
143
Моторное масло
90
Общая смазка
146
Система охлаждения
96
Уход
147
Свечи зажигания
102
ХРАНЕНИЕ
153
Система дожига отработанного
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
155
газа Kawasaki
103
РАСПОЛОЖЕНИЕ ЭТИКЕТОК
156
8 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ЭКСПЛУАТАЦИОННЫЕ ПАРАМЕТРЫ
Максимальная мощность
53 кВт (72,1 л.с.) при 8500 об/мин.
Максимальный крутящий момент
64 Н•м (6,5 кгс•м, 47,2 футо-фунта) при 7000 об/мин.
Минимальный радиус разворота
2,7 м (106,3 дюйма)
ГАБАРИТНЫЕ РАЗМЕРЫ
Габаритная длина
2 110 мм (83,07 дюйма)
Габаритная ширина
770 мм (30,31 дюйма)
Габаритная высота
1 110 мм (43,70 дюйма)
Колесная база
1 410 мм (55,51 дюйма)
Дорожный просвет
130 мм (5,12 дюйма)
Снаряженная масса
(без ABS) 204 кг (450 фунтов)
(с ABS) 206 кг (454 фунта)
ДВИГАТЕЛЬ
Тип
бензиновый 4-х-тактный с 4 клапанами на
цилиндр охлаждение жидкостное
Рабочий объем
649 см³ (39,6 куб. дюйма)
Диаметр и ход
83,0 × 60,0 мм (3,27 × 2,36 дюйма)
Степень сжатия
10,8:1
Система запуска
Электростартер
Нумерация цилиндров
слева направо, 1-2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 9
Топливная система
Впрыск топлива
Система зажигания
Аккумулятор и катушка (транзисторное зажигание)
Угол опережения зажигания
10° перед верхней мертвой точкой при 1 300 об/мин.
(электронное опережение)
37° перед верхней мертвой точкой при 5 000 об/мин.
Свечи зажигания
NGK CR9EIA-9
Система смазки
Принудительная смазка (полусухой поддон картера)
Моторное масло: Тип
API SG, SH, SJ, SL или SM с JASO MA, MA1 или MA2
Вязкость
SAE 10W-40
Объем
2,3 л (2,4 ам. кварты)
Объем охлаждающей жидкости
1,2 л (1,3 ам. кварты)
ТРАНСМИССИЯ
Тип трансмиссии
шестиступенчатая с цепной передачей на ведущую ось
Тип сцепления
многодисковое, в масляной ванне
Моторное передаточное число
2,095 (88/42)
Главное передаточное число
3,067 (46/15)
Полное передаточное число
5,473
Передаточные числа кооробки передач:
1
2,438 (39/16)
2
1,714 (36/21)
3
1,333 (32/24)
4
1,111 (30/27)
5
0,966 (28/29)
6
0,852 (23/27)
10 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
РАМА
Угол наклона оси поворота
25°
Размер шин:
Передняя
120/70ZR17 M/C (58 W)
Задняя
160/60ZR17 M/C (69 W)
Размер обода:
Переднее колесо
J17M/C × MT3,50
Заднее колесо
J17M/C × MT4,50
Объем топливного бака
16 л (4,2 амер. галлона)
ЭЛЕКТРООБОРУДОВАНИЕ
Аккумулятор
12 В 10 Ач
Передняя фара:
12 В 55Вт/55Вт (Дальн./Ближ.)
Задний фонарь/стоп-сигнал
светодиод
(E): ER650E
(F): ER650F
В случае неисправности даже одного светодиода в задних фонарях/ стоп-сигналах необходимо
обратиться к официальному дилеру Kawasaki за консультацией.
Технические параметры могут изменяться без предупреждения и не применяться в некоторых
странах.
РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ 11

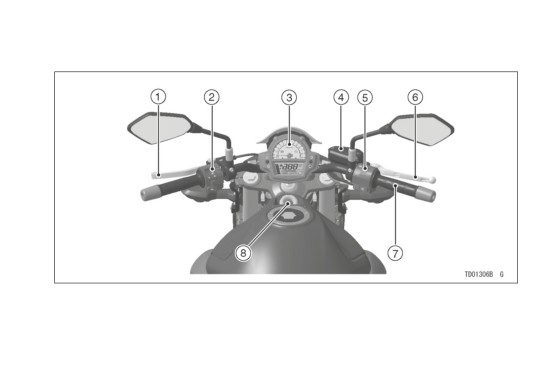

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ
1.
Рычаг сцепления
5.
Переключатели на правой ручке руля
2.
Переключатели на левой ручке руля
6.
Рычаг переднего тормоза
3.
Приборная панель
7.
Ручка газа
4.
Бачок для тормозной жидкости (передний)
8.
Замок зажигания/рулевой колонки

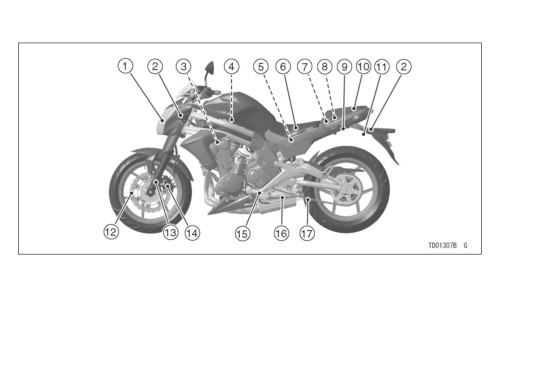

12 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ
1.
Передняя фара
7.
Крюки для шлема
13. Передняя вилка
2.
Сигнал поворота
8.
Набор инструментов
14. Тормозной суппорт
3.
Свечи зажигания
9.
Замок сиденья
15. Педаль переключения
4.
Воздушный фильтр
10. Пассажирское сиденье
передач
5.
Аккумулятор
11. Крюки для фиксации груза
16. Боковая подножка
6.
Водительское сиденье
12. Тормозной диск
17. Приводная цепь

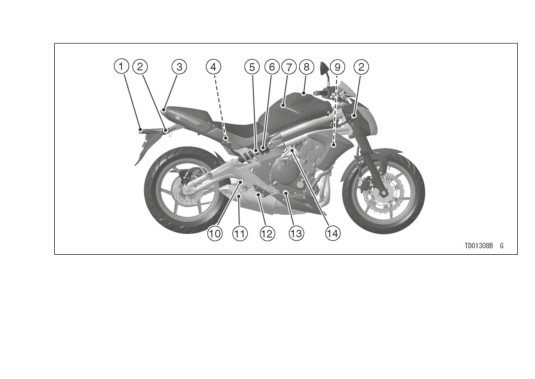

РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ 13
1.
Подсветка номера
5.
Задний амортизатор
10. Выключатель заднего
2.
Сигнал поворота
6.
Регулятор предваритель-
стоп-сигнала
3.
Задний фонарь/стоп-
ного поджатия пружины
11. Глушитель
сигнал
7.
Топливный бак
12. Педаль заднего тормоза
4.
Расширительный бачок
8.
Крышка топливного бака
13. Контроль уровня масла
для тормозной жидкости
9.
Расширительный бачок для
14. Регулировочный винт
(задний)
охлаждающей жидкости
холостого хода
