Мотоцикл CFMoto CF650NK. Руководство - часть 6





- 17 -

    - в этом положении включены фары, габариты (перёд и зад), щиток приборов.



 - в этом положении включены габариты (перёд и зад), щиток приборов.



  -  в этом положении все осветительные приборы выключены.

3 Кнопка запуска двигателя
Если замок зажигания и выключатель электропитания двигателя находятся в положении

, а

коробка передач на нейтрали - нажмите кнопку для
запуска двигателя (см стр.16).

Левый блок управления электрооборудованием

1 Переключатель «дальний/ближний» свет.
Может находиться в двух положениях:

и



- если при этом положении переключателя

выключатель световых приборов находится в по-
ложении

, то горит дальний свет и на щитке

приборов горит индикатор «дальний свет».

- если при этом положении переключателя вы-

ключатель световых приборов находится в положе-
нии

, то горит ближний свет.

2 Переключатель поворотов
Может находиться в трёх положениях:

.

- 18 -

- в этом положении переключателя включён левый сигнал поворота и соответствующий

индикатор на щитке приборов.

 - в этом положении указатели поворотов выключены.

- в этом положении переключателя включён правый сигнал поворота и соответствующий

индикатор на щитке приборов.
Нажатие на торец рычага переключателя возвращает его в нейтральное положение.

3 Сигнал
При нажатии на кнопку должен сработать сигнал.

4 Кнопка включения дальнего света
Предназначена для подачи сигнала водителям, движущимся впереди, о том, что Вы собираетесь
совершить обгон. Если кнопка нажата – дальний свет горит, если не нажата - выключается.

5 Кнопка включения аварийной сигнализации



при нажатой кнопке включаются все сигналы поворота и индикаторы на щитке приборов.

Мигающий свет всех сигналов поворота позволяет другим участникам дорожного движения легче
определить Ваше местоположение и вовремя принять решение о манёвре.



ОСТОРОЖНО



Аварийная сигнализация, оставленная на срок более 30 минут во включённом состоянии, спо-
собна полностью разрядить аккумулятор.

Регулятор рычагов тормоза и сцепления
На этих рычагах предусмотрена возможность регулировки их положения «по руке». Каждый регу-
лятор имеет 5 положений, позволяющих подобрать оптимальный вылет рычага под Вашу руку.





- 19 -

Толкните рычаг вперёд и крутите регулятор. Расстояние между рычагом и ручкой будет умень-
шаться. Цифре «5» соответствует минимальное расстояние, цифре «1» - максимальное.

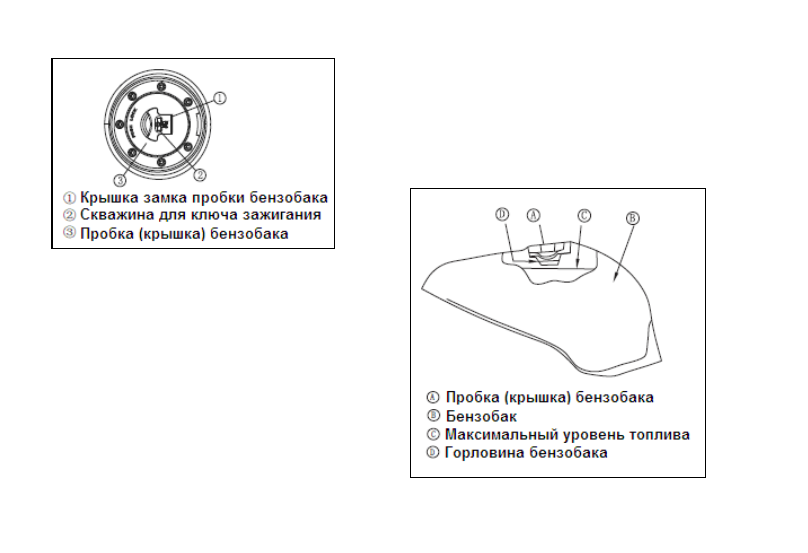

Крышка бензобака
Для того чтобы открыть крышку бензобака откройте крышку замка, вставьте в скважину ключ за-
жигания, поверните его вправо.
Для того чтобы закрыть крышку бензобака вставьте её в горловину бака вместе с ключом и за-
щёлкните. Ключ автоматически повернётся в левое положение и может быть вынут из скважины.


ПРИМЕЧАНИЕ



Крышка бензобака не может быть закрыта без вставленного в скважину ключа. Ключ не может
быть вытащен из замка, пока крышка не установлена на место. Не нажимайте на ключ для закры-
вания крышки, в противном случае крышка не заблокируется.



- 20 -







Бензобак
Избегайте пролива топлива при заправке.
Немедленно протрите насухо следы бензина.
