Мотоцикл CFMoto CF650NK. Руководство - часть 3





- 5 -

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (продолжение)

Электрооборудование
Аккумулятор

12Ач (ДхВхШ 150х130х90мм)

Дальний свет

Н7 12В/55вт

Ближний свет

Н7 12В/55вт

Задний габарит/стопсигнал

LED 12В/0,39вт/1,55вт



- 6 -

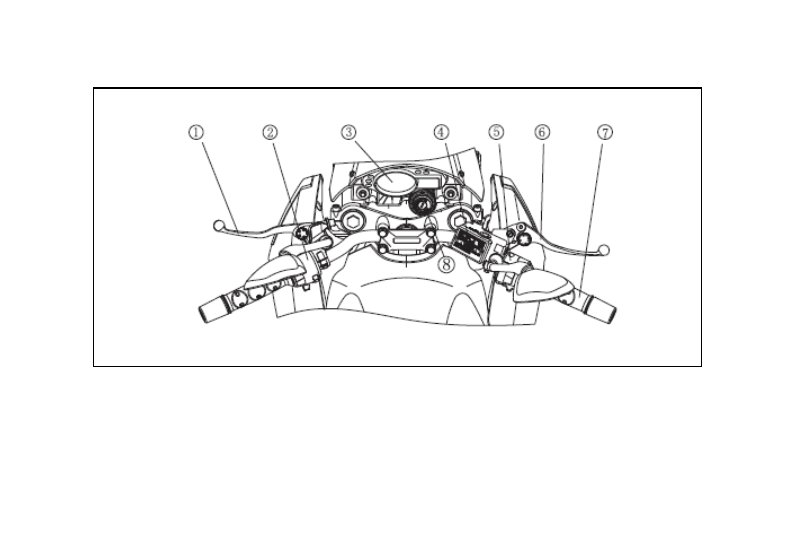

РАСПОЛОЖЕНИЕ УЗЛОВ







1 Рычаг сцепления

5 Блок управления пуском

2 Блок управления светом

6 Рычаг тормоза передних колёс

3 Щиток приборов

7 Ручка газа

4 Бачок тормозной системы

8 Замок зажигания







- 7 -

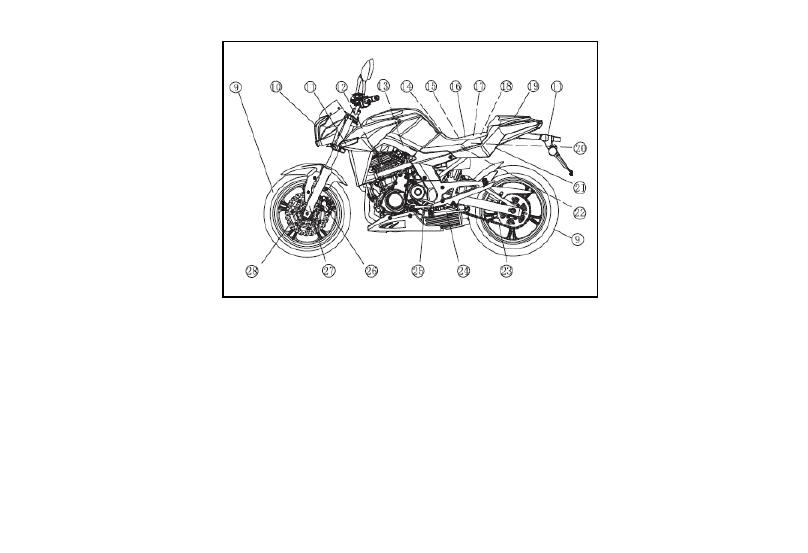

9   Переднее колесо

14 Предохранитель  19 Сиденье пассажира  24 Боковая стойка

10 Фара

15 Аккумулятор

20 Трос для крепления

шлема

25 Педаль переключения

передач

11 Сигнал поворота

16 Водительское

сиденье

21 Замок сиденья

26 Передний тормозной

механизм

12 Свеча

17 Бачок тормозной

системы (задней)

22 Тяга открывания

пасс. сиденья

27 Передняя вилка

13 Воздушный фильтр  18 Бардачок

23 Цепь

28 Передний тормозной

диск


Пунктиром обозначены невидимые снаружи узлы

- 8 -

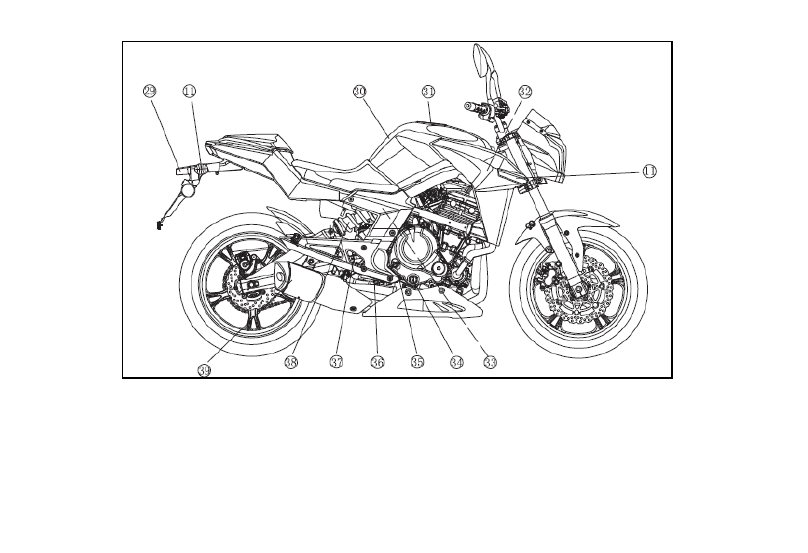

29 Подсветка номера

33 Регулятор отдачи амортизатора  37 Выключатель стоп-сигнала

30 Бензобак

34 Окно для контроля уровня масла  38 Задний амортизатор

31 Крышка бензобака

35 Крышка масляного фильтра

39 Глушитель

32 Бачок для антифриза  36 Педаль тормоза




Пунктиром обозначены невидимые снаружи узлы.
