Квадроцикл CFMoto CF625-C. Руководство - часть 42



- 160 -

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



АГРЕГАТЫ

МОДЕЛЬ, ХАРАКТЕРИСТИКИ

Карбюратор:

Тип/Производитель


BSR36-89 /MIKUNI

Свеча зажигания:

Тип/ производитель/Зазор


DPR7EA-9/NGK /0,8÷0,9

мм  DR8EA; D7RTC

Муфта сцепления:

Влажного типа, автоматическая, центробежная

Трансмиссия: Система первичной передачи  Клинообразный ремень (вариатор)
Система вторичной передачи

Карданные передачи

Тип трансмиссии

Автоматическая (вариатор), трёхрежимная (L,H,R) с ручным выбором режимов

Управление

Под левую руку.

Передаточное число заднего хода:

9,79÷39,12

Общее передаточное число
Низкая передача:
Высокая передача:


14,96 ÷ 59,774
8,98 ÷ 35,93

Тип рамы

Сварная, пространственного типа, из стальных труб

Угол продольного наклона «шкворня» (Caster)
Угол поперечного наклона «шкворня) Camber
(без нагрузки)
Плечо обката («кингпин офсет»)
Схождение передних колёс

5°15'

1

±0.5°

26

мм

4-10

мм

Вылет приёмного устройства для установки
шара фаркопа


90

мм







- 161 -

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Шины, подвеска

Характеристики

Шины:
Тип
Размер
Передние:
Задние:


Бескамерные

Бескамерные    26х9 -12
Бескамерные    26х11 -12

Тормоза:
Передних колёс                    тип:
Эксплуатация:
Задних колёс                        тип:
Эксплуатация:


Двухдисковый гидравлический тормоз 220х3,5мм
Правой рукой, левой рукой, правой ногой
Однодисковый гидравлический тормоз150х7,5
Левой рукой или правой ногой

Парковочный тормоз:
Тип
Эксплуатация



Механический, дисковый, на приводе заднего моста
Рычагом на правой, внутренней стороне руля

Подвеска:
Передняя подвеска
Задняя подвеска


Двойные «А»-образные поперечные рычаги
Двойные «Н»-образные поперечные рычаги

Амортизатор:
Передний амортизатор
Задний амортизатор


Винтовая пружина*/масляный амортизатор
Винтовая пружина*/масляный амортизатор
*

с регулируемым преднатягом

Вертикальный ход колеса:
Ход переднего колеса
Ход заднего колеса


170

мм

225

мм

Угол поворота передних колёс/руля

31/30°



- 162 -

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Электрооборудование

Характеристики

Система зажигания

ECU (TCI)

Генератор
Макс. выходная мощность

Генератор переменного тока

300

вт/5000об/мин

Ааккумулятор

Необслуживаемый (AGM),12 В 30 Ач

Осветительные приборы и индикаторы.

Напряжение лампы

/мощность х количество

Фары

НS1,12В, 35Вт/35Вт х 2

Передние фонари указателей поворота

12

В 10Вт x 2

Передние габариты

12

В 5Вт х 2

Задние фонари указателя поворота

12

В, 10Вт x 2

Задний габарит/стоп-сигнал

12

В, 5Вт/21Вт x 1

Индикаторные лампы:
Индикаторная лампа нейтрального положения селектора
Индикаторная лампа заднего хода
Индикаторная лампа парковочного положения селектора
Индикаторная лампа режима повышенной передачи (L)
Индикаторная лампа режима пониженной передачи (H)
Индикаторная лампа блокировок дифференциала
Индикаторная лампа поворота
Индикаторная лампа дальнего света фар
Индикаторная лампа режима «OVERRIDE»



LED 1
LED 1
LED 1
LED 1
LED 1
LED 3

12

В, 3,4Втx2

LED 1
LED 1









- 163 -

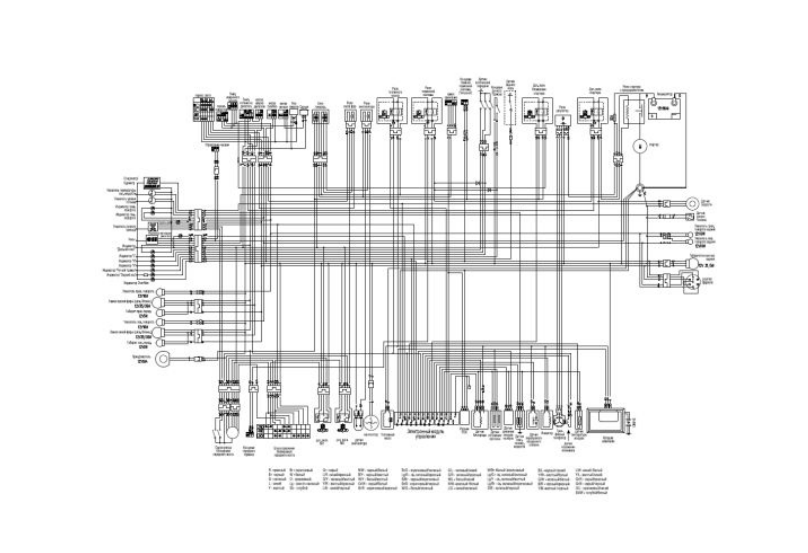

ПРИНЦИПИАЛЬНАЯ СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ
