- 103 -


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Регулировка оборотов холостого хода

ПРИМЕЧАНИЕ:

Для проведения этой процедуры необходимо использовать
диагностический тахометр или штатный тахометр на панели
приборов.


1. Заведите двигатель и прогрейте его в течение нескольких

минут примерно на 1000 ÷ 2000 оборотах/минуту. Время от
времени увеличивайте обороты двигателя до 4000 ÷5000
оборотов/минуту. Двигатель прогрелся, если быстро
откликается на открытие дросселя.

2.Снимите панель.
3. Подключите тахометр к проводу свечи зажигания или

контролируйте частоту вращения двигателя по штатному
тахометру, затем установите требуемые обороты холостого
хода при помощи регулировочного винта упора дросселя.
Поверните винт в направлении  , чтобы увеличить обороты
двигателя, и в направлении

, чтобы уменьшить обороты двигателя.


ПРИМЕЧАНИЕ:
Рекомендованные обороты холостого хода: 1200÷1400 об/мин.
4. Установите панель корпуса на место.

Регулировка клапанных зазоров
Правильные клапанные зазоры в процессе эксплуатации изменяются, что выражается в нарушении своевременности
подачи топливо-воздушной смеси, работы выпускной системы и шумах двигателя. Для предотвращения этого необходимо
регулярно корректировать клапанные зазоры. Однако эту процедуру должен осуществлять квалифицированный
автомеханик сервисного центра.

- 104 -



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА



Регулировка рычага дросселя

ПРИМЕЧАНИЕ:
Отрегулируйте обороты двигателя на холостом ходу, прежде чем
регулировать свободный ход рычага дросселя.
1. Ослабьте контргайку.
2. Поворотом регулировочной втулки добейтесь величины
свободного хода рычага дросселя  3÷5 мм.
3. Затяните контргайку.

Проверка передних тормозных колодок
Проверьте тормозные колодки на наличие повреждения и износа.
Если толщина колодок менее 2 мм, обратитесь к дилеру для замены
комплекта колодок.

ПРИМЕЧАНИЕ:
Необходимо демонтировать колѐса для проверки тормозных колодок.










- 105 -


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА

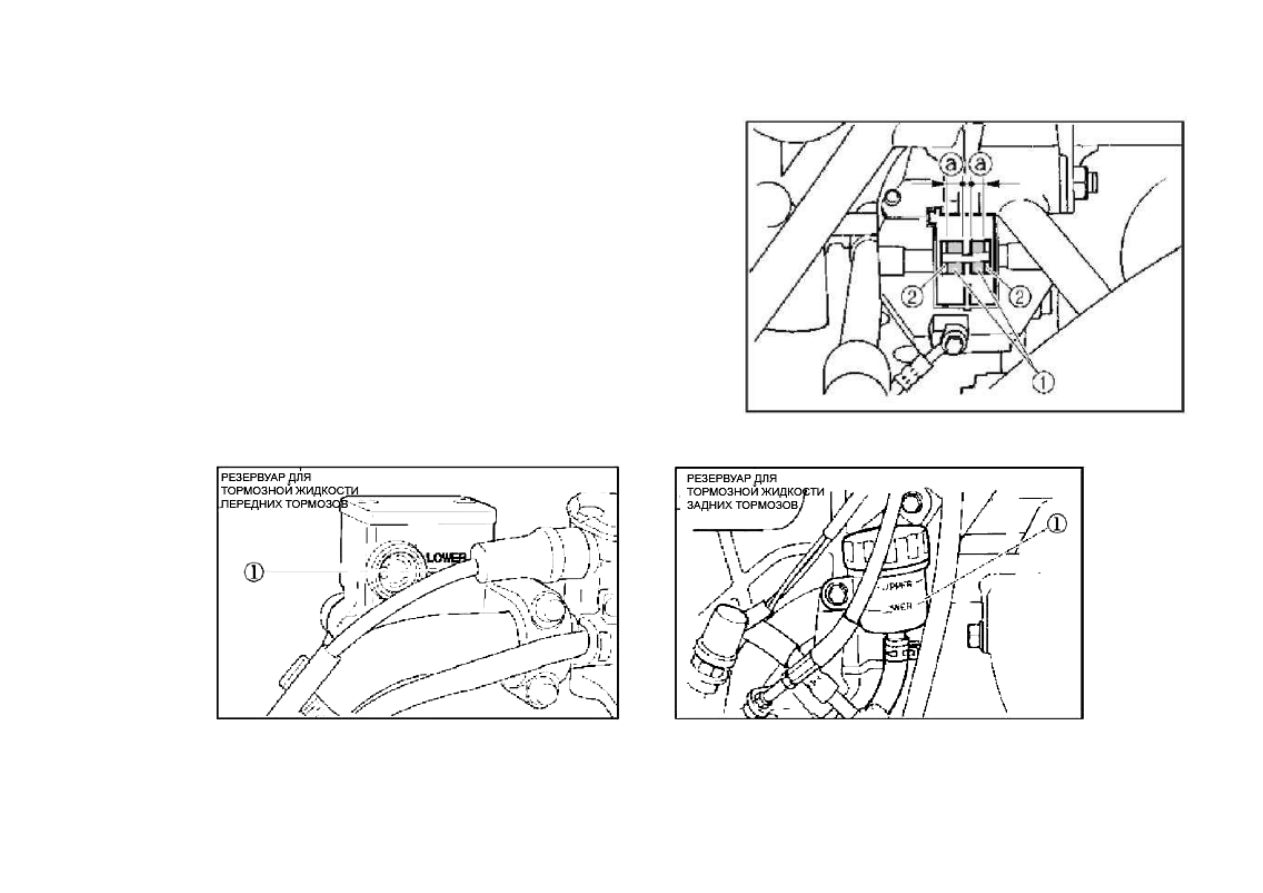

Проверка задних тормозных колодок
Проверьте тормозные колодки на наличие повреждения и износа.
Если их толщина меньше 4 мм, попросите дилера заменить колодки.

Проверка уровня тормозной жидкости
При    недостаточном  уровне  тормозной  жидкости  воздух  может
проникнуть в тормозную систему, а тормоза потерять эффективность.
Перед  началом  поездки  проверьте,  чтобы  уровень  тормозной
жидкости  был  выше  минимальной  отметки.  В  случае  необходимости
долейте  тормозную  жидкость.  Резервуар  для  тормозной  жидкости
главного цилиндра переднего тормоза расположен справа, на руле, а
компенсационный  бачок  для  тормозной  жидкости  главной  тормозной
системы - рядом с педалью тормоза.





- 106 -



ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Проверка уровня тормозной жидкости

Обратите внимание на следующее:
1.  При  проверке  уровня  жидкости  определите  положение  уровня  жидкости  в  резервуаре  главного  цилиндра  переднего
тормоза путѐм покачивания рулѐм вправо-влево.
2. Используйте тормозную жидкость только требуемого качества. В  противном случае, резиновые манжеты могут выйти из
строя, что приведет к утечкам и ухудшению тормозной способности.

ПРИМЕЧАНИЕ:
Рекомендуемая тормозная жидкость: DOT3 или DOT 4.

3. Долейте тормозную жидкость той же марки, что уже находится в резервуарах. При смешивании жидкостей разных марок
может произойти вредная химическая реакция, и тормозная способность ухудшится.
4. Будьте осторожны, чтобы при доливке тормозной жидкости в резервуары не попадала вода. Вода существенно снижает
точку кипения тормозной жидкости.  После попадания в резервуар воды и при интенсивной работе тормозами, происходит
нагревание жидкости и возможно образование паровой пробки, существенно снижающей эффективность тормозов.
5. Тормозная жидкость может повредить окрашенные поверхности и пластиковые детали. Пролившуюся жидкость
необходимо немедленно вытирать.
6. Если уровень тормозной жидкость снижается, предоставьте транспортное средство официальному дилеру CFMoto для
проверки тормозной системы.
