- 87 -


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Рекомендации по смазке

Масло двигателя (силового агрегата)
Всегда проверяйте и заменяйте масло в двигателе с периодичностью, указанной в
Таблице периодического технического обслуживания, см. начало таблицы на стр.
81. Всегда заменяйте масляный фильтр при замене масла.

Проверка уровня масла в силовом агрегате

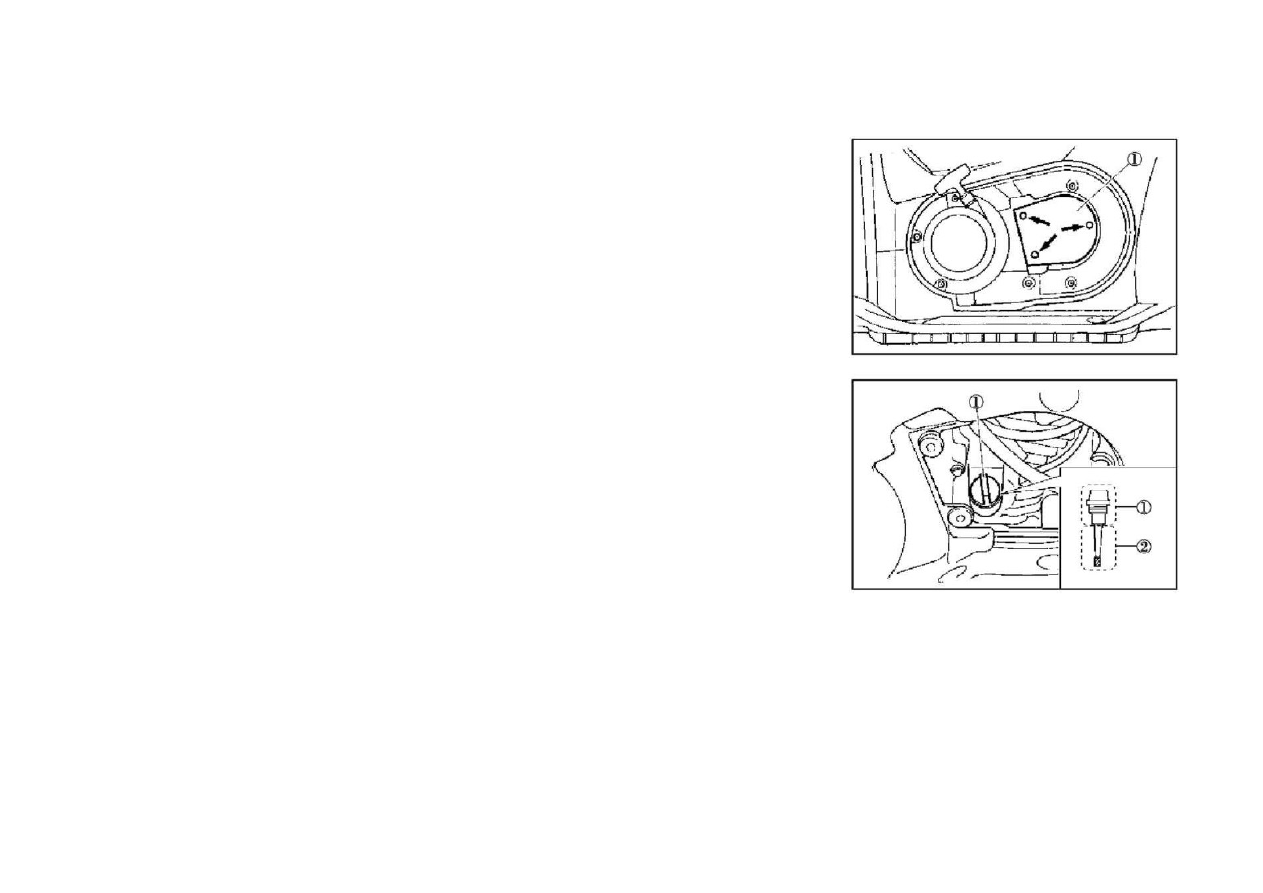

1. Потяните панель наружу в указанных  местах и снимите еѐ (позиция ).
Совет:
Панель снимайте потянув еѐ на себя сначала в точках, ближних к ручному
стартеру, а потом сдвиньте еѐ вперѐд. Вставляйте в обратной
последовательности.
2. Расположите квадроцикл на горизонтальной поверхности.
3. Заведите двигатель и дайте ему поработать на холостом ходу 20÷30 секунд.
Заглушите двигатель.
4. Подождите несколько минут, пока масло осядет.
5. Отверните крышку заливной горловины масла двигателя , вытащите и
вытрите куском  чистой ткани щуп .
6. Вставьте щуп уровня в отверстие для заливки масла и заверните его, затем
извлеките и проверьте уровень масла.

ПРИМЕЧАНИЕ:
Уровень масла должен быть между отметками «Мин» и «Макс».


- 88 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Рекомендации по смазке


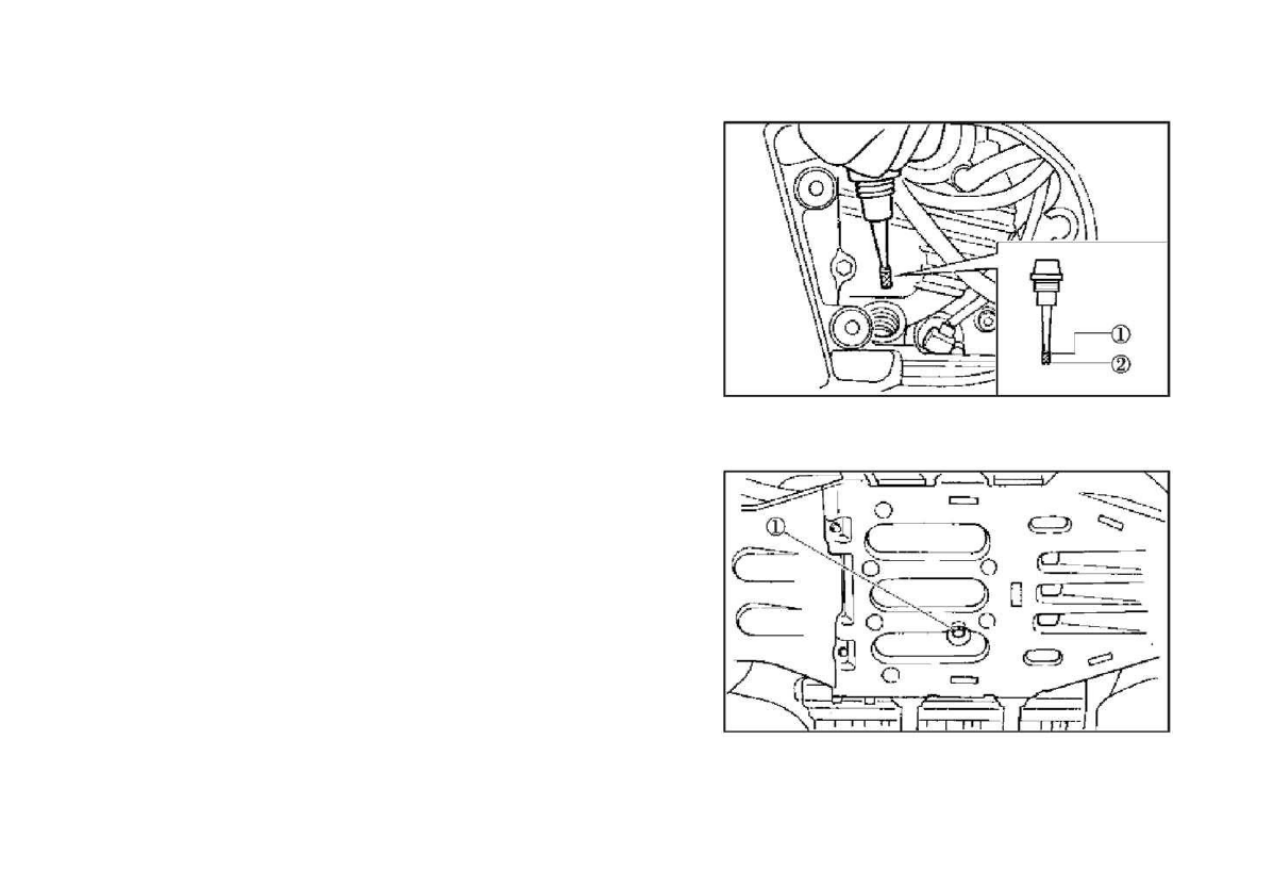

7. Если уровень масла приближается к минимальной отметке или
ниже еѐ, долейте достаточное количество масла рекомендованного
типа, чтобы поднять уровень масла до требуемого уровня.
8. Вставьте щуп в отверстие для залива масла и затяните крышку
горловины заливного отверстия.
9. Установите панель на место.

Для замены масла в двигателе
1. Заведите двигатель, прогрейте его в течение нескольких минут, а
затем заглушите.
2. Поместите поддон для сбора использованного масла под
двигатель,  а затем снимите крышку-щуп горловины
маслозаливного отверстия.
3. Выкрутите пробку слива масла , чтобы слить масло из картера
двигателя.
6. Открутите масляный фильтр специальным ключом.

ПРИМЕЧАНИЕ:
Ключ можно заказать у ближайшего к Вам официального дилера.








- 89 -


ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Рекомендации по смазке

Для замены моторного масла

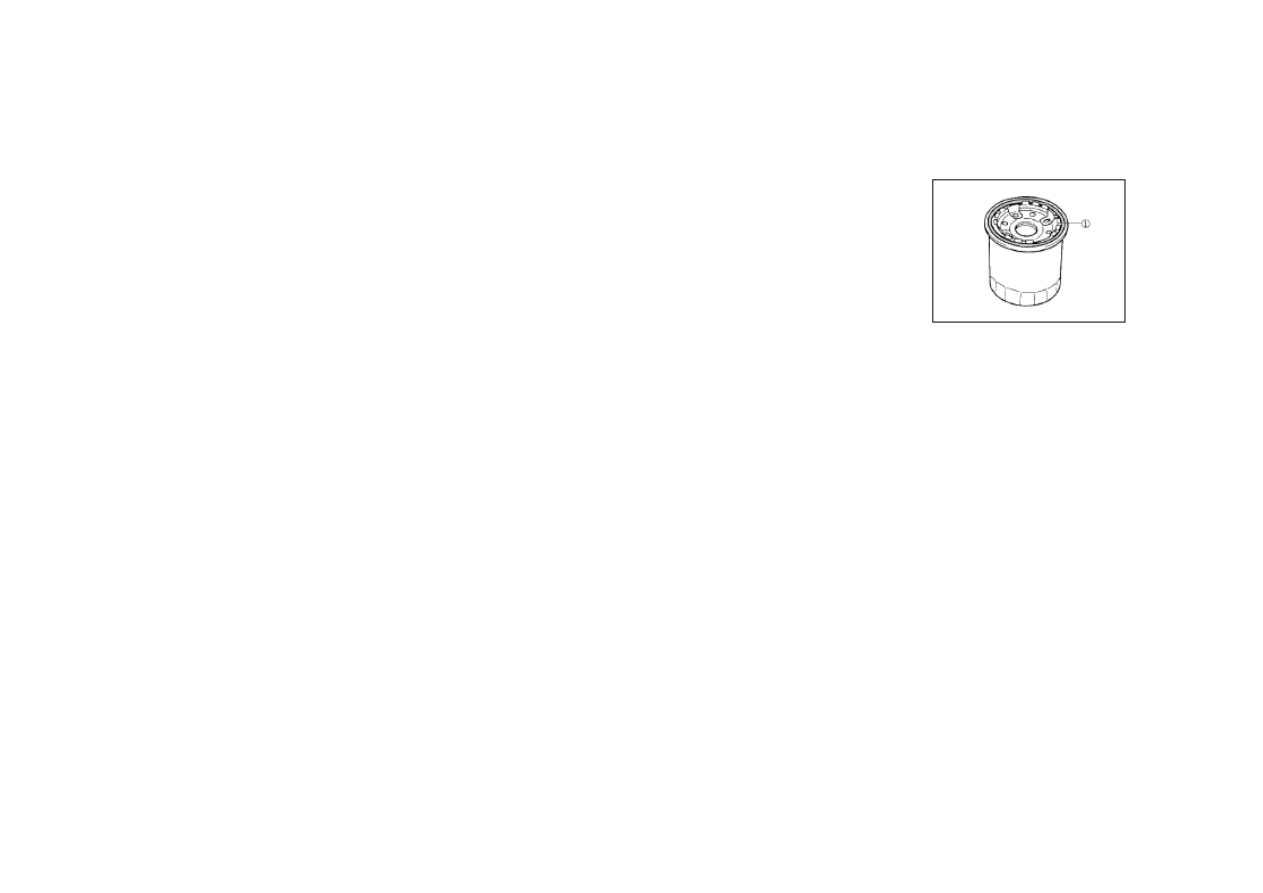

7. Смажьте прокладку фильтра  тонким слоем моторного масла.
ПРИМЕЧАНИЕ:
Убедитесь, что прокладка установлена надѐжно.

8. Залейте некоторое количество рекомендованного масла в корпус фильтра. Установите
новый масляный фильтр на место и с помощью специального динамометрического ключа
затяните его с требуемым усилием.
ПРИМЕЧАНИЕ:
Усилие затяжки масляного фильтра: 17 Н • м (1,7кгсм).

10. Установите на место сливную пробку и затяните еѐ с требуемым усилием затяжки.
ПРИМЕЧАНИЕ:
Усилие затяжки сливной пробки: 30 Н • м (3,0кгсм)

11. Долейте необходимое количество масла, установите крышку-щуп маслозаливной горловины на место и затяните еѐ.
ПРИМЕЧАНИЕ:
Объѐм масла без учѐта масляного фильтра: 1.8 л
Объѐм масла с учѐтом масляного фильтра: 1.9 л

12. Заведите двигатель и прогрейте его в течение нескольких минут. Во время прогрева убедитесь в отсутствии утечки.
Если найдено место утечки масла, немедленно заглушите двигатель и установите еѐ причину.

13. Заглушите двигатель, проверьте уровень масла и скорректируйте его, если это необходимо.






- 90 -

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И СМАЗКА


Рекомендации по смазке

Масло для редуктора заднего моста
Перед каждой поездкой необходимо проверять отсутствие утечки масла
из картера редуктора заднего моста. Если найдена какая-либо утечка,
попросите дилера проверить и отремонтировать квадроцикл.

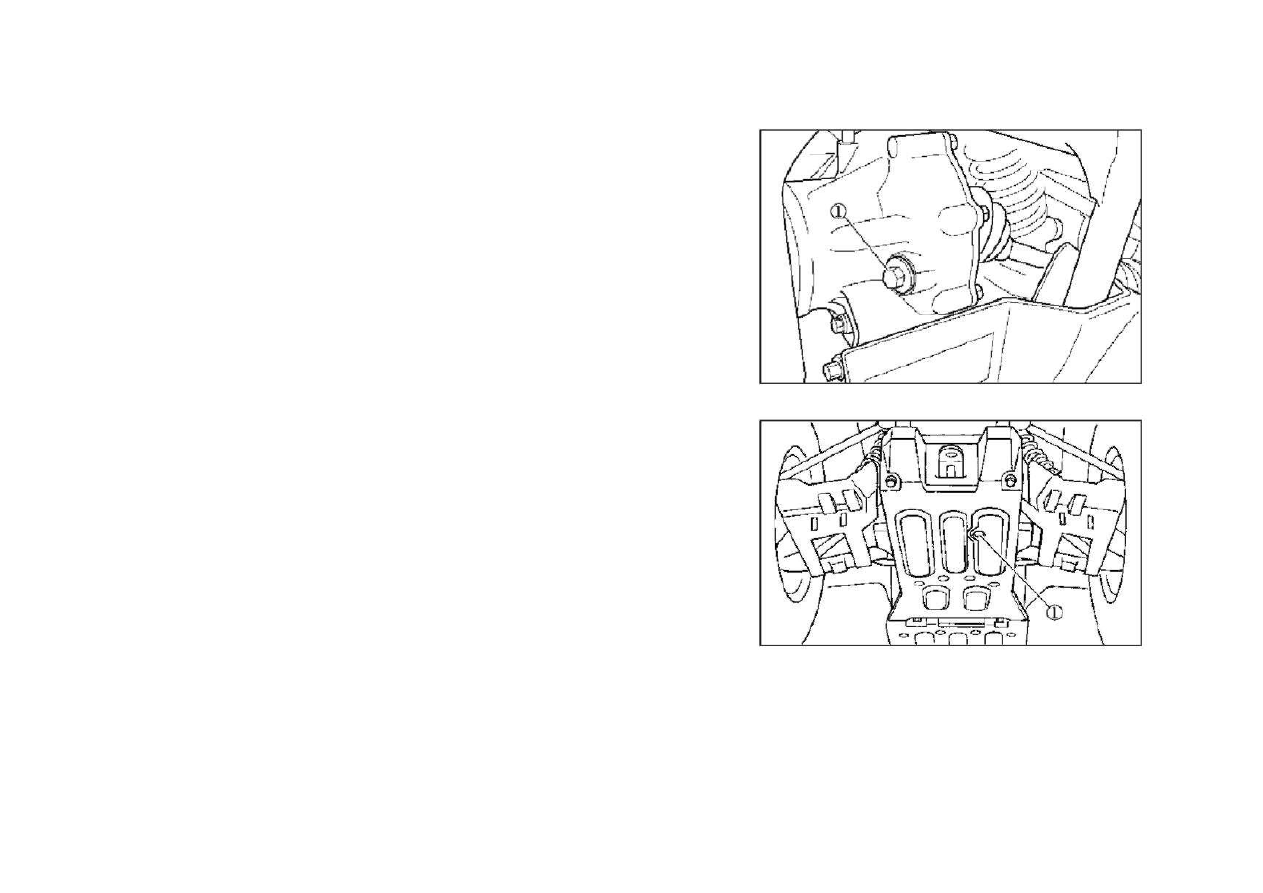

Замена масла в картере редуктора заднего моста
1. Расположите транспортное средство на горизонтальной поверхности.
2. Поместите контейнер под картер редуктора заднего моста, чтобы
собрать использованное масло.
3. Выкрутите пробку для заливки масла и сливную пробку, слейте
масло.
4. Закрутите на место сливную пробку и затяните еѐ с требуемым
усилием.

ПРИМЕЧАНИЕ:
Усилие затяжки сливной пробки: 23 Н•м (2,3кгсм)

5. Залейте масло в картер редуктора заднего моста.

ПРИМЕЧАНИЕ:
Объѐм масла при периодической замене:
0,25 л
Общий объѐм масла:
0,30 л
