- 51 -


 ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА


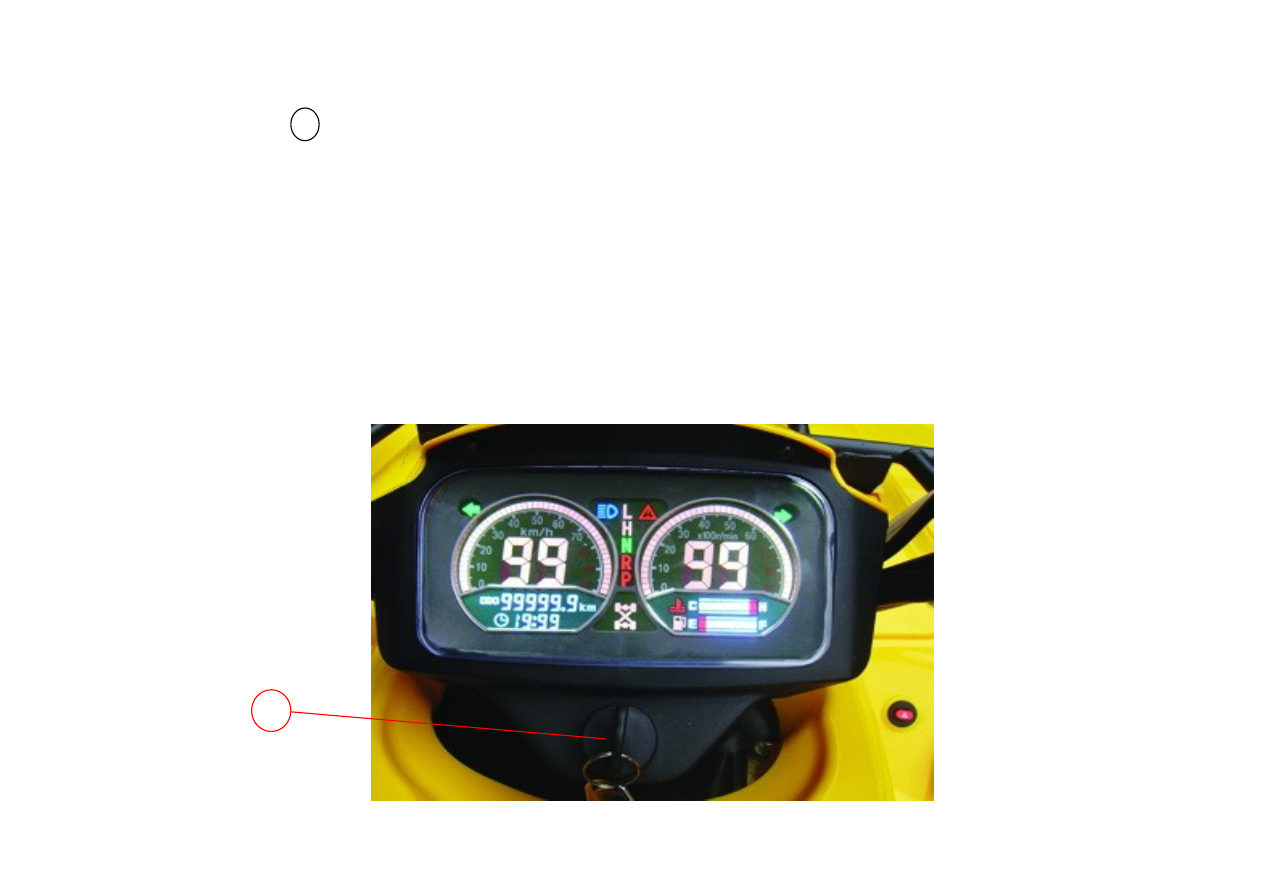

Замок зажигания    1

Главный выключатель (замок зажигания) имеет следующие положения:

ON (ВКЛ):
Двигатель можно запустить только в этом положении выключателя. Фары, передние и задние габаритные фонари
загораются, когда включен переключатель света. В этом положении невозможно извлечь ключ зажигания.

OFF (ВЫКЛ):
Все электрические цепи выключены. В этом положении выключателя можно извлечь ключ зажигания.

В крайнем правом положении - «Всѐ выключено»





1

- 52 -



 ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА


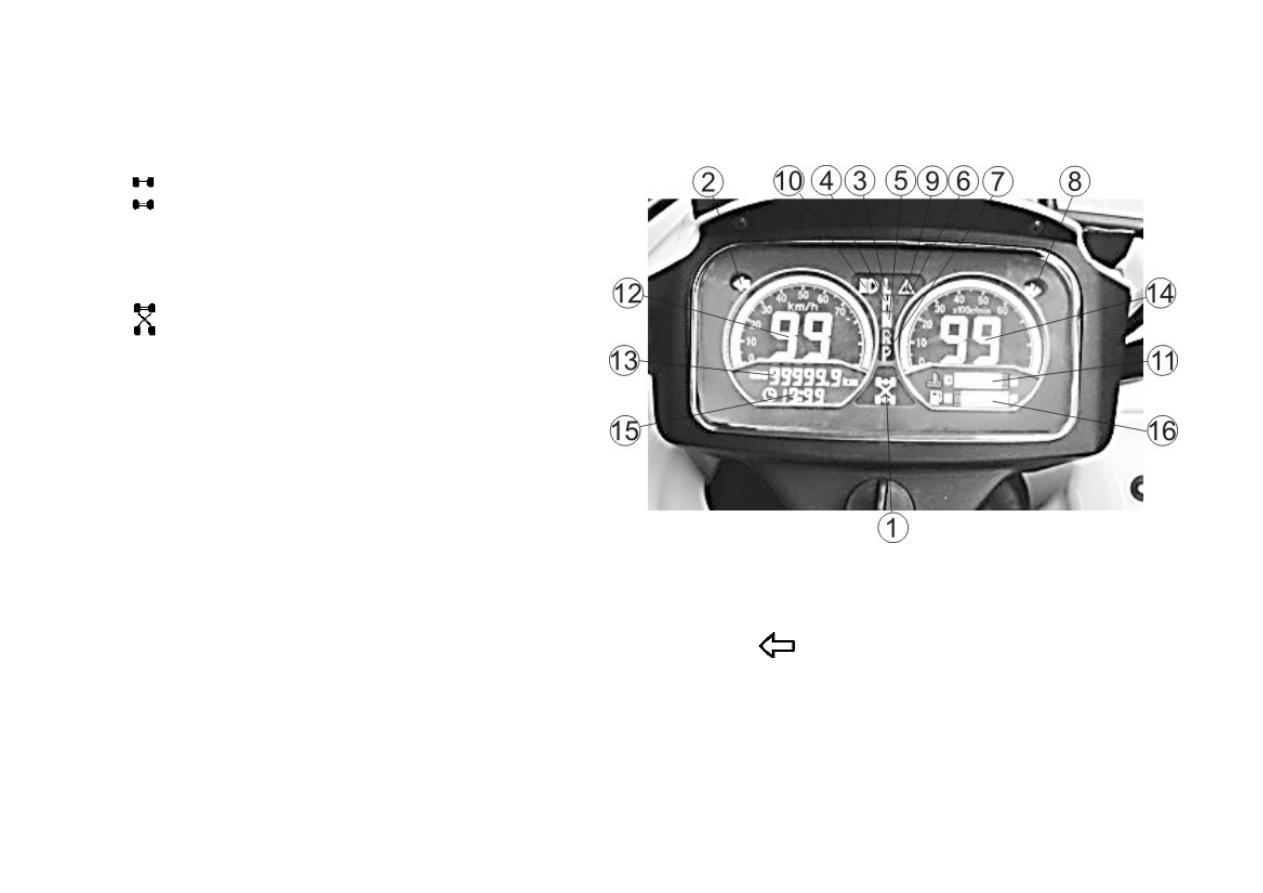

Индикаторы и предупредительные сигнальные лампы




Индикатор полного привода 

 Этот индикатор загорается, когда переключатель

режимов "2WD"
 (2 ведущих колеса) / "4WD" (4 ведущих колеса)
установлен
 в положение "4WD" (4 ведущих колеса).

Индикатор блокировки дифференциала переднего

моста "DIFF.LOCK" в режиме полного привода горит
(НЕ МОРГАЕТ), когда переключатель "LOCK" — "4WD"
(полный привод с блокировкой дифференциала
переднего моста) установлен в положение "LOCK-
4WD" и полный привод с блокировкой дифференциала
переднего моста полностью включились.

ПРИМЕЧАНИЕ
Благодаря устройству синхронизации в сервоприводе
механизма блокировки дифференциала, индикатор
полного привода может не загореться, пока квадроцикл не начнѐт движение.
Совет: обычно для полного включения блокировки достаточно чуть-чуть тронуться с места или покачать рулѐм «вправо-
влево» до характерного щелчка, означающего завершение процесса блокировки.
Индикатор левого поворота 
Этот индикатор загорается при нажатии переключателя поворотов влево "

".

Индикатор пониженной передачи "L" 
Этот индикатор загорается при выборе пониженной передачи "L".
Индикатор повышенной передачи "H" 
Этот индикатор загорается при выборе повышенной передачи "H".
Индикатор нейтрального положения "N" 
Этот индикатор загорается при выборе нейтрального положения "N".

- 53 -


 ЭЛЕМЕНТЫ УПРАВЛЕНИЯ И ИХ СВОЙСТВА


Индикаторы и предупредительные сигнальные лампы

Индикатор заднего хода "R" 
Этот индикатор загорается при выборе заднего хода "R".

Индикатор парковочного положения "P" 
Этот индикатор загорается при выборе парковочного положения селектора режимов "P" (стоянка).

Индикатор правого поворота 

Этот индикатор загорается при нажатии переключателя поворотов вправо "

"


Индикатор режима «OVERRIDE»
Этот индикатор загорается при нажатии переключателя «OVERRIDE».

Индикатор дальнего света фар 

Этот индикатор загорается при нажатии переключателя света фар в положение







ПРИМЕЧАНИЕ
Если спидометр не показывает скорость во время движения, обратитесь к авторизированному дилеру CFMoto, чтобы
проверить электрическую цепь датчика скорости.
Если индикаторы работают «не штатно», также обратитесь к дилеру.

- 54 -



СВОЙСТВА И ЭЛЕМЕНТЫ УПРАВЛЕНИЯ


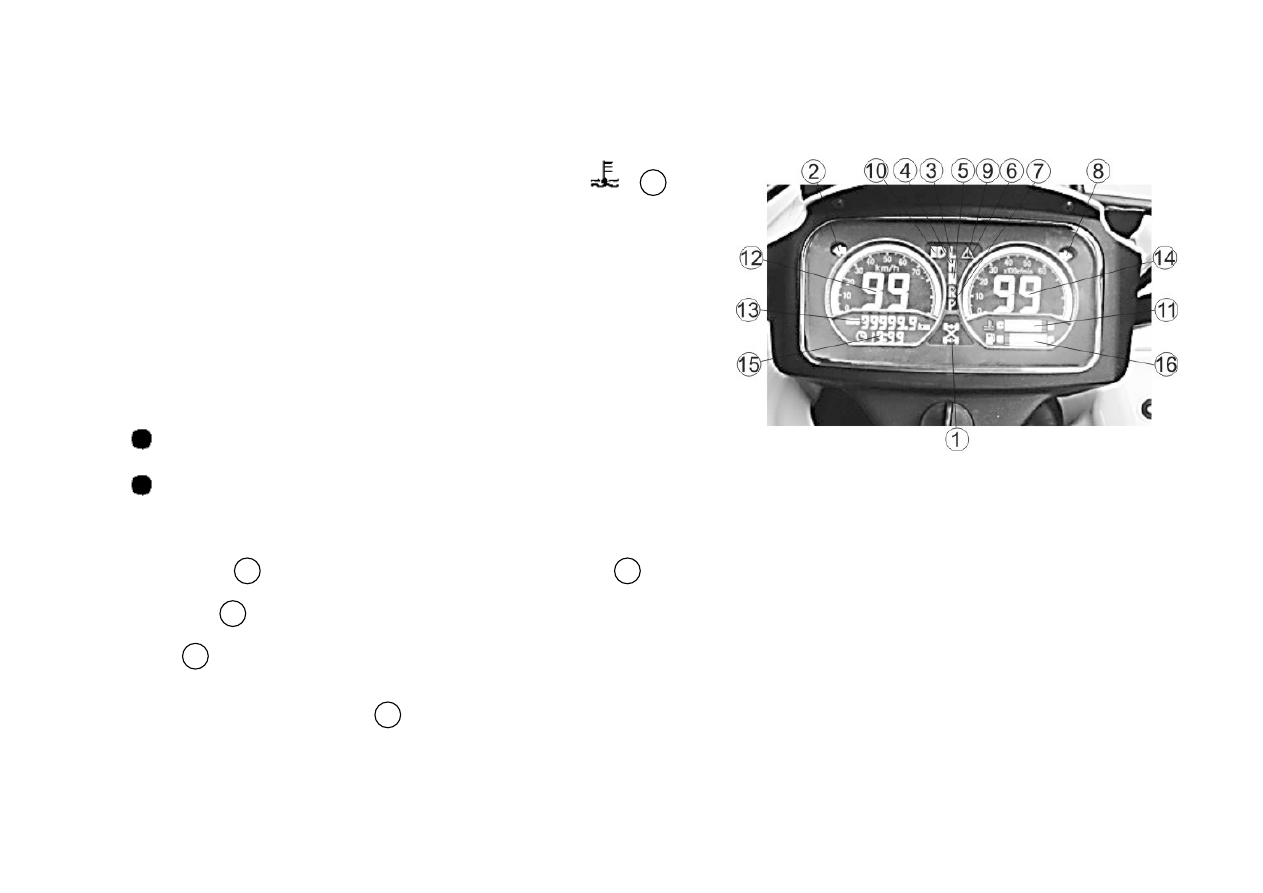

Приборная панель


Указатель температуры охлаждающей жидкости  "

"   11

Если указатель температуры находится в зоне белого сектора С, это
означает,  что  температура  нормальная.  Нахождение  его  в  красном
секторе  Н  показывает,  что  температура  высокая.    В  этом  случае,
пожалуйста,  заглушите  двигатель  и  подождите,  пока  температура
охлаждающей  жидкости  снизится.  Если  температура  повышается
часто,  то  проверьте  уровень  охлаждающей  жидкости,  включение
вентилятора  системы  охлаждения  или  проконсультируйтесь  с
дилером.

ОСТОРОЖНО




 Двигатель может перегреться, если квадроцикл перегружен. Если

это произошло, уменьшите нагрузку до значений, указанных в этой инструкции.

 После повторного запуска убедитесь, что указатель температуры находится в зоне белого сектора С. Продолжительная

работа двигателя при указателе температуры, находящемся в красном секторе Н, может нанести двигателю ущерб.


Спидометр: 12 показывает скорость движения. Одометр:13 показывает общий пройденный путь.

Тахометр: 14 показывает частоту вращения коленчатого вала двигателя

Часы. 15 Кнопка их настройки находится под сиденьем, между правой верхней кромкой инструментального ящика и рамой
квадроцикла.

Указатель уровня топлива: 16
    Показывает оставшееся количество бензина в топливном баке. «F» - показывает общее количество топлива 19 л. Когда
указатель доходит до начала красного сектора, необходимо заправить топливо как можно скорее. Красная отметка говорит
о том, что топлива осталось около 4 л.
