ШАССИ 5 - 26



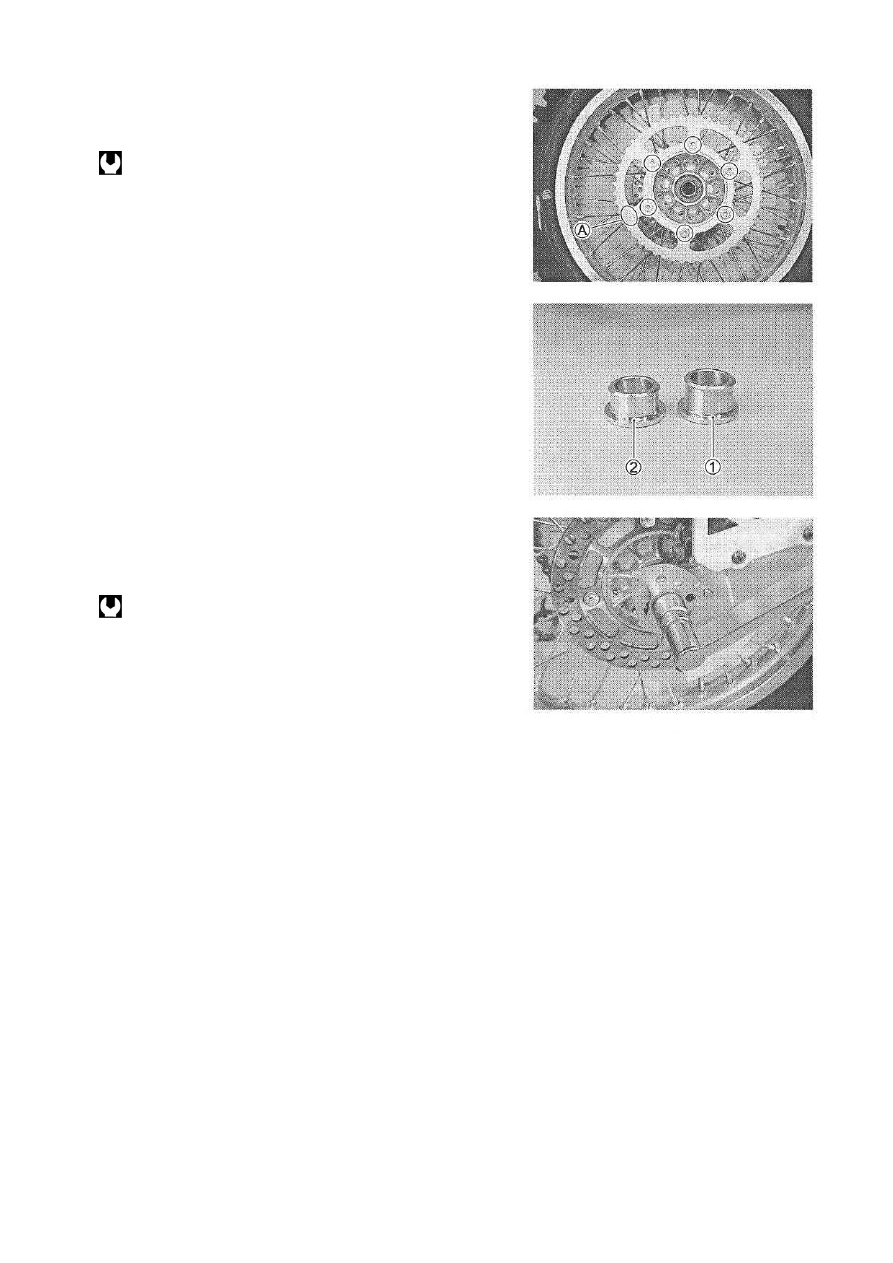

ЗАДНЯЯ ЗВЕЗДОЧКА
•  Затяните  болты  задней  звездочки  соответствующим

моментом.





Болт задней звездочки: 23 Н-м (2.3 кгс-м)

ПРИМЕЧАНИЕ:
Штампованная метка А на задней звездочке должна
быть обращена наружу колеса.




ВТУЛКИ ЗАДНЕГО КОЛЕСА
•  Установите втулки заднего колеса.
Длинная втулка (1) : со стороны звездочки
Короткая втулка (2): со стороны тормозного диска







ЗАДНЕЕ КОЛЕСО
•  Отрегулируйте  провисание  цепи  после  установки  задней
оси. (раздел…2-14)
•  Затяните гайку задней оси соответствующим моментом.



Гайка задней оси: 110 Н-м (11.0 Кгс-м)







ПРИМЕЧАНИЕ:
*      После  затяжки  гайки  задней  оси,  установите  новый
шплинт.
*    После установки заднего колеса нажмите несколько раз
на тормозную педаль чтобы проверить работоспособность
тормоза.




ШАССИ 5 - 27



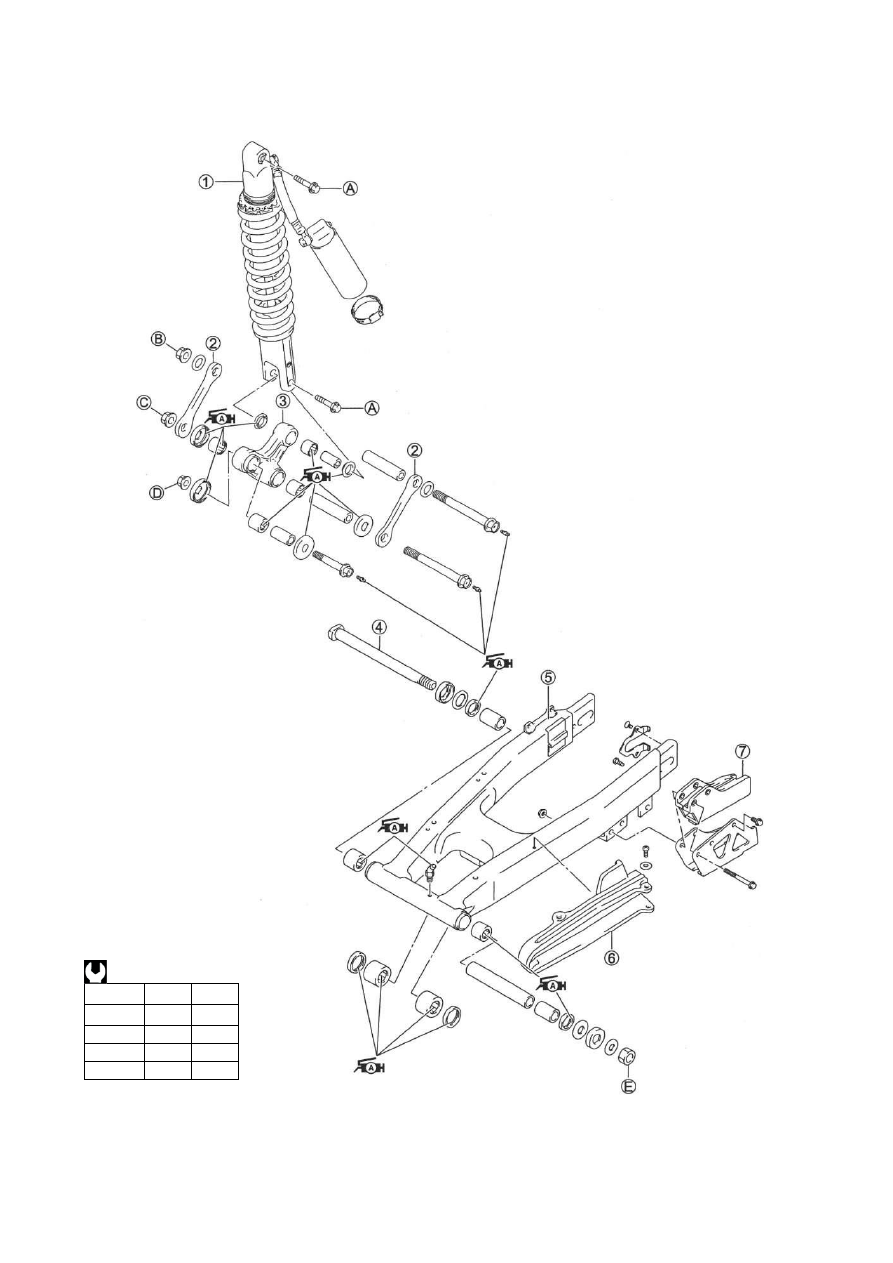

ЗАДНИЙ МАЯТНИК И ПОДВЕСКА







(1)

Амортизатор

(2)

Тяга

(3)

Рычаг

(4)

Ось маятника

(5)

Маятник

(6)

Слайдер цепи

(7)

Ловушка цепи


(A)

Верхний болт амортизатора

(B)

Гайка тяги

(C)

Центральная гайка рычага

(D)

Гайка рычага

(E)

Гайка оси маятника






































УЗЕЛ

Н*м  кгс*м

(A)

55

5.5

(B), (C)

100

10.0

(D)

80

8.0

(E)

77

7.7

ШАССИ 5 - 28






























































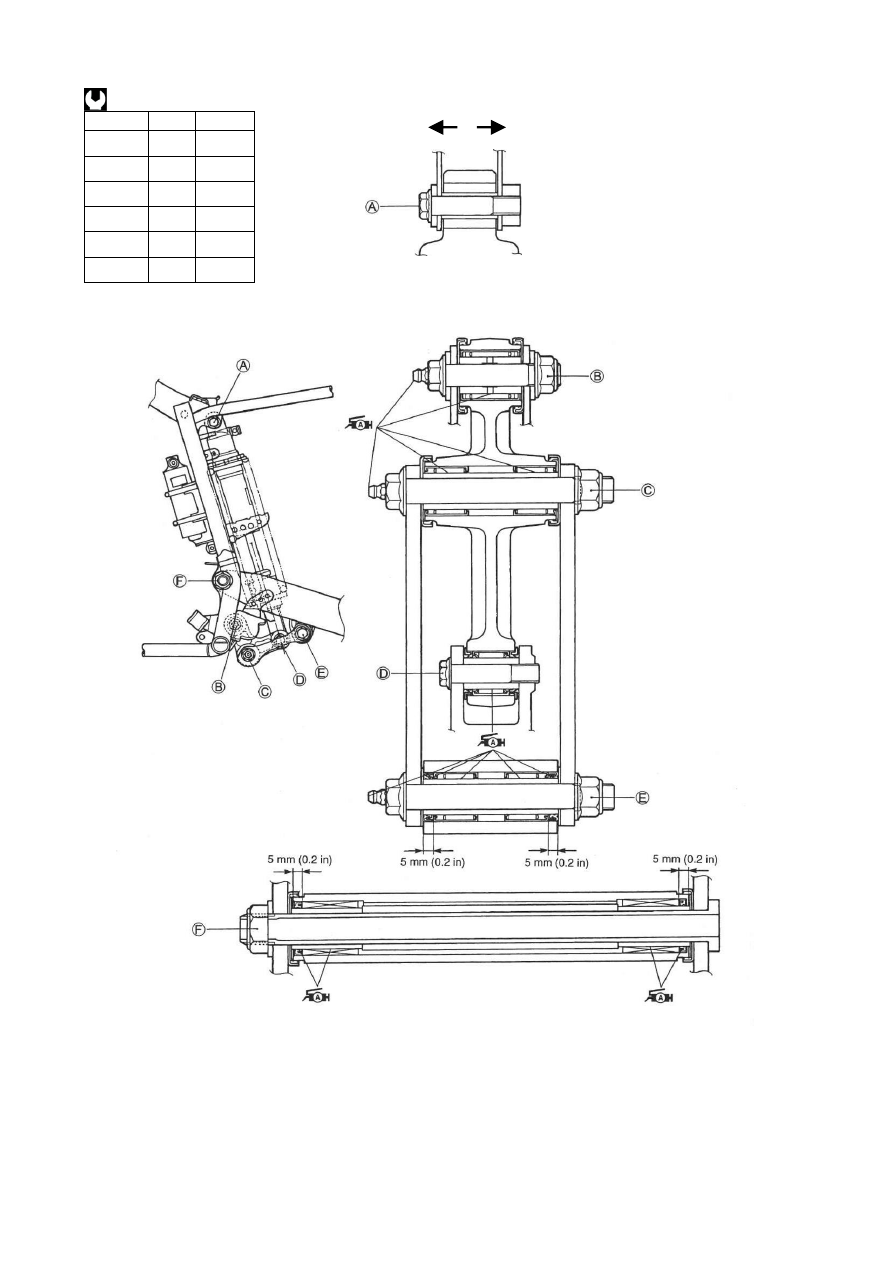

УЗЕЛ

Н*м

кгс*м

(A)

55

5.5

(B)

80

8.0

(C)

100

10.0

(D)

55

5.5

(E)

100

10.0

(F)

77

7.7

Левая сторона

         Правая сторона



ШАССИ 5 - 29



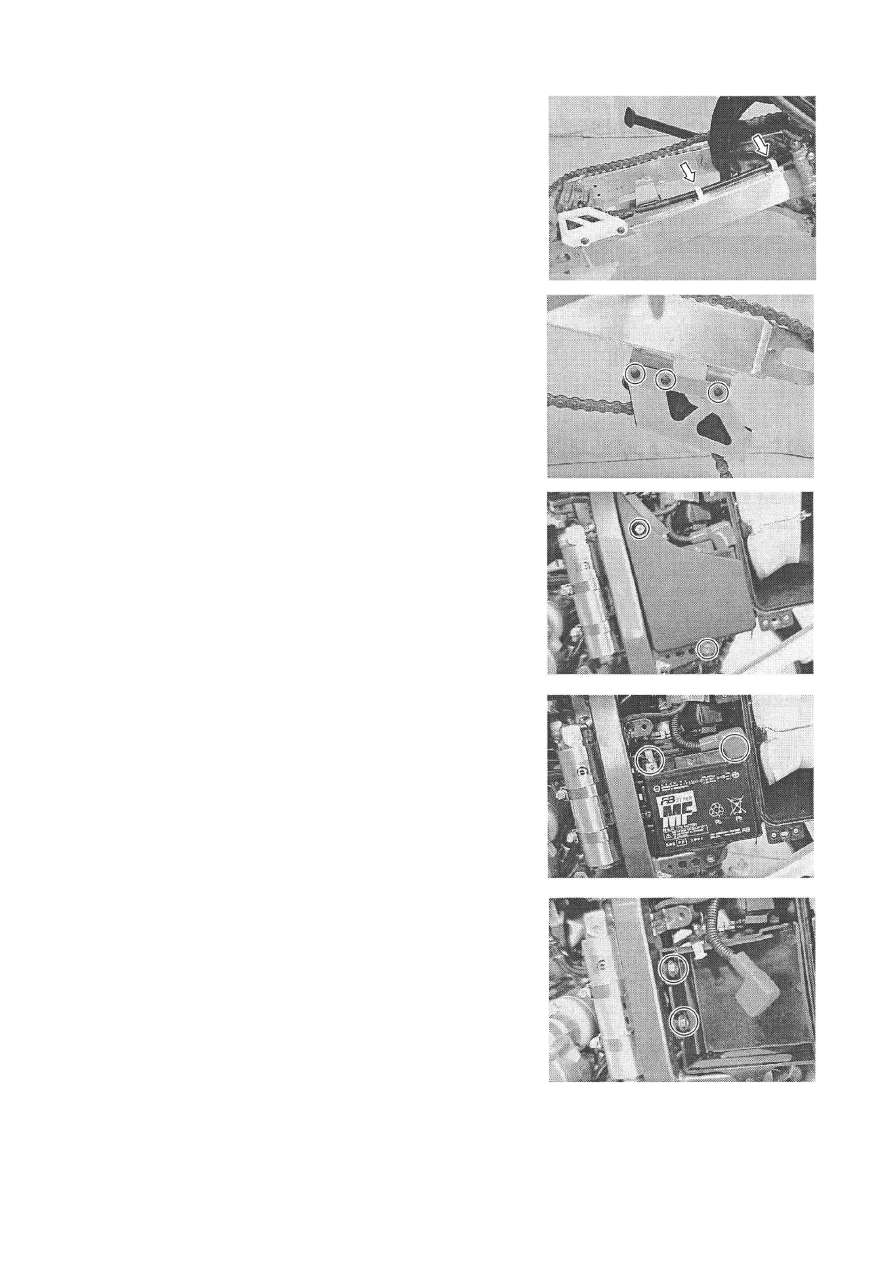

ДЕМОНТАЖ



•  Снимите заднее колесо. (раздел…5-24)
•  Отсоедините  тормозной  шланг  и  тормозной  суппорт  от
держателей.








• Снимите ловушку цепи.








•  Снимите сиденье (СМ 5-3)
•  Снимите крышку АКБ.








• Снимите батарею.










• Снимите корпус АКБ.




•
