ШАССИ 5 - 6



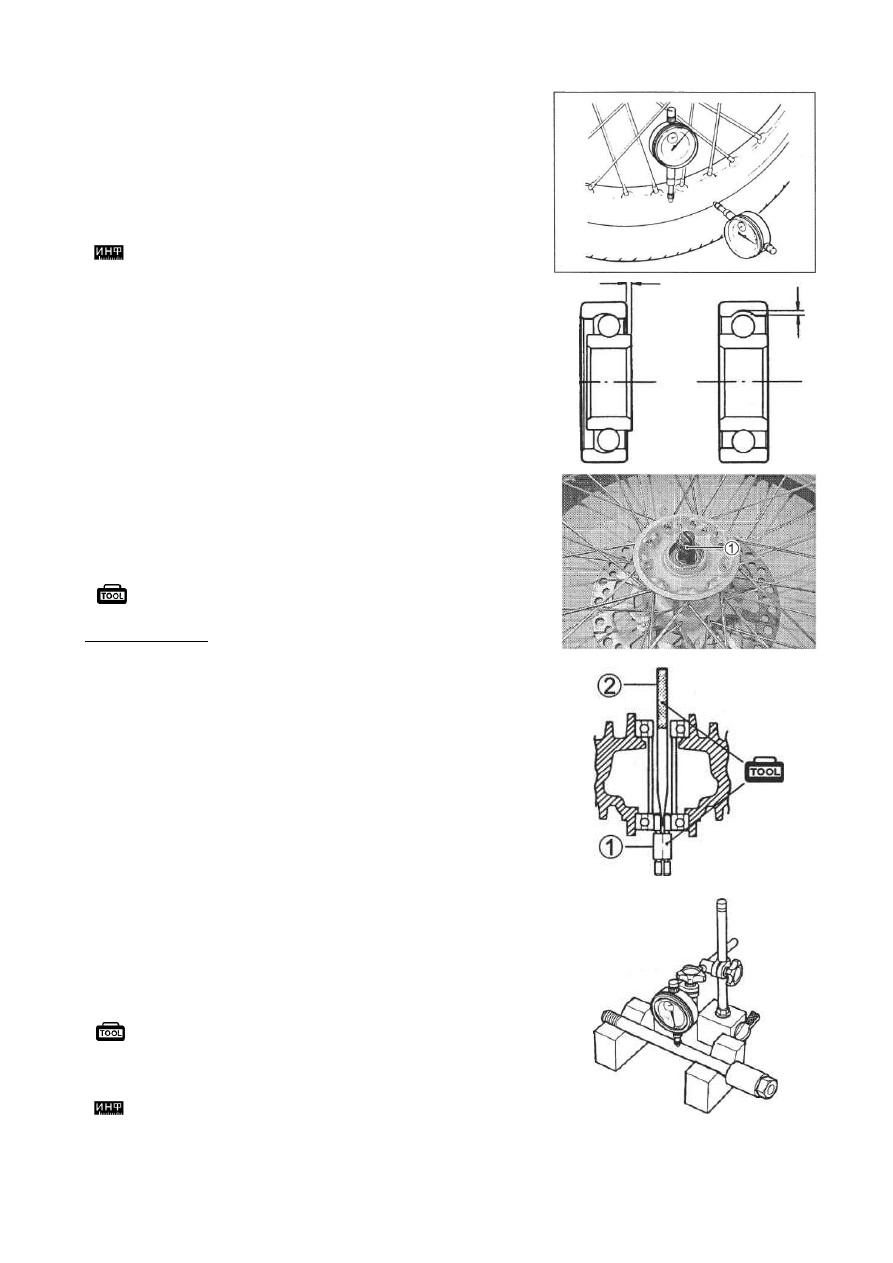

ПЕРЕДНЕЕ КОЛЕСО
Убедитесь,  что  биение  колеса  (осевое  и  радиальное)  не
превышает сервисный предел (процедура проверки показана на
рисунке  –    необходимо  проверять  биение  при  вращении
колеса).  Чрезмерное  биение  обычно  является  следствием
изношенных  подшипников    и  может  быть  устранено  их
заменой. Если замена подшипников не привела к уменьшению
биения – замените колесо (обод)  новым.

Биение обода колеса (осевое и радиальное)
Допустимый предел: 2мм (0,08 дюйма)


КОЛЕСНЫЕ ПОДШИПНИКИ
Проверьте

люфт

колесных

подшипников.

Вращайте

внутреннюю    обойму  подшипника  для  проверки  наличия
посторонних  шумов  и  плавности  хода.  При  выявлении
некорректной работы подшипника замените новым.




Снимите подшипник следующим образом:
•  Вставьте съемник подшипников (1) в подшипник.
•  Вставьте выколотку-клин (2) в щель съемника подшипников
(1) (см. чертеж).
•  Выбейте подшипник ударами по выколотке.


09941-50111: Съемник подшипников


! ВНИМАНИИЕ
Замените подшипник новым.















ПЕРЕДНЯЯ ОСЬ
Измерьте биение оси переднего колеса с помощью индикатора.
При превышении сервисного предела замените новой осью.


09900-20606: Индикатор (1/100 мм)
09900-20701: Магнитная стойка
09900-21304: Набор блоков (100 мм)

Биение оси колеса:
Сервисный предел: 0,25 мм (0,010 дюйма)





ШАССИ 5 - 7



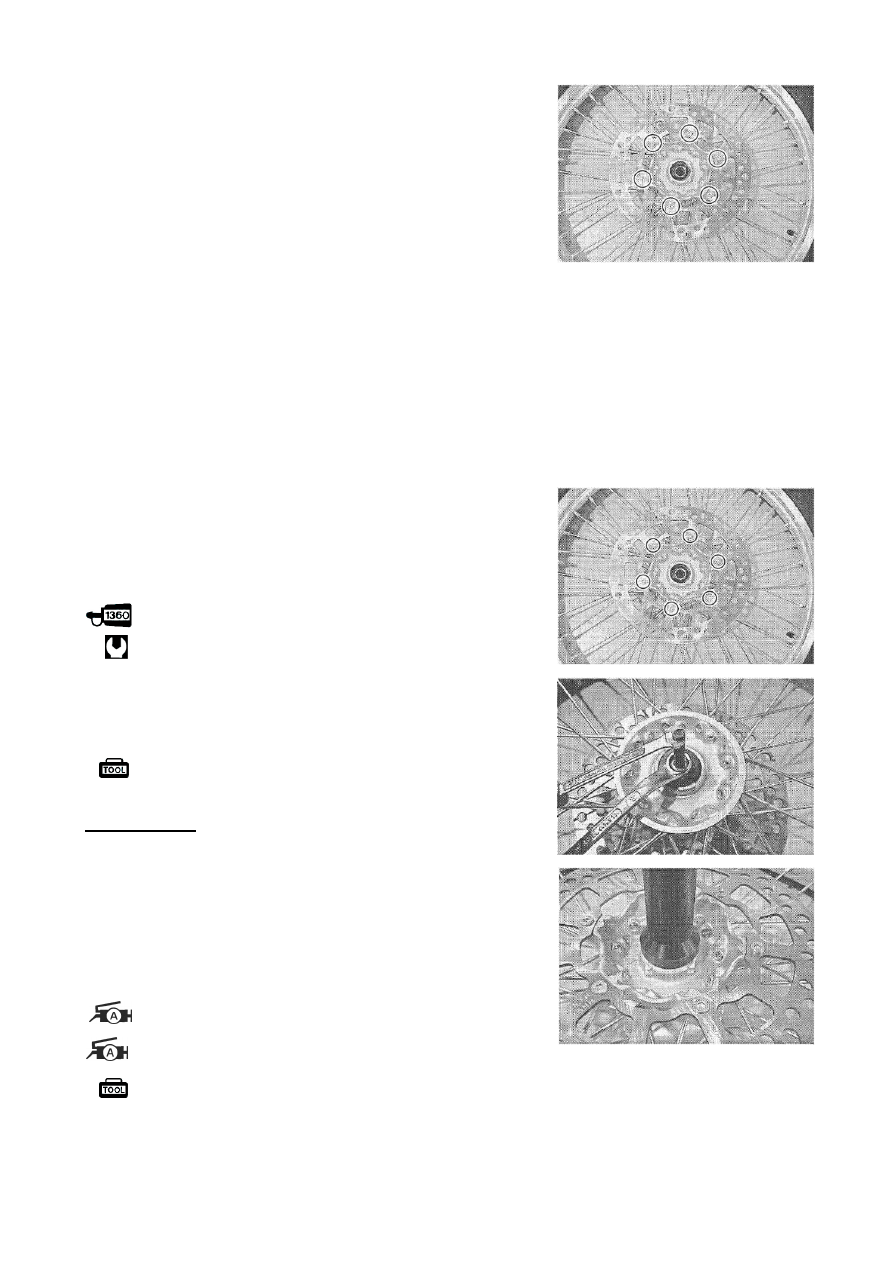

ТОРМОЗНОЙ ДИСК
Проверьте  тормозной  диск  на  наличие  износа  либо
повреждений. При необходимости замените новым.
Измерьте тормозной диск (раздел…5-43)
• Снимите тормозной диск.
ПОКРЫШКА ..................... раздел 2-18
ГАЙКИ СПИЦ ................... раздел 2-19



СБОРКА И МОНТАЖ
Соберите  и  установите  переднее  колесо  в  порядке,
обратном  демонтажу  и  разборке.  Обратите  внимание  на
следующие моменты:







ТОРМОЗНОЙ ДИСК
• Убедитесь, что диск чистый, без следов смазки.
Нанесите  на  болты  тормозного  диска  резьбовой  фиксатор
THREAD LOCK SUPER "1360", после чего затяните болты
необходимым усилием.


99000-32130: THREAD LOCK SUPER "1360"

Болт тормозного диска: 10 Н*м (1.0 кгс*м)



КОЛЕСНЫЕ ПОДШИПНИКИ
•  Установите  колесные  подшипники  с  помощью
специнструмента.

09924-84510: Специнструмент
09924-84521: Специнструмент


! ВНИМАНИЕ
Сперва установите левый подшипник, затем установите
правый (раздел…5-5)


САЛЬНИК СТУПИЦЫ КОЛЕСА
•  Нанесите  смазку  SUZUKI  SUPER  GREASE  "A"  на
рабочую
кромку сальника.
Для США

99000-25030: SUZUKI SUPER GREASE "A"

Для других стран

99000-25010: SUZUKI SUPER GREASE "A"

•  Установите сальник с помощью специнструмента.

09951-76010: Специнструмент





ШАССИ 5 - 8



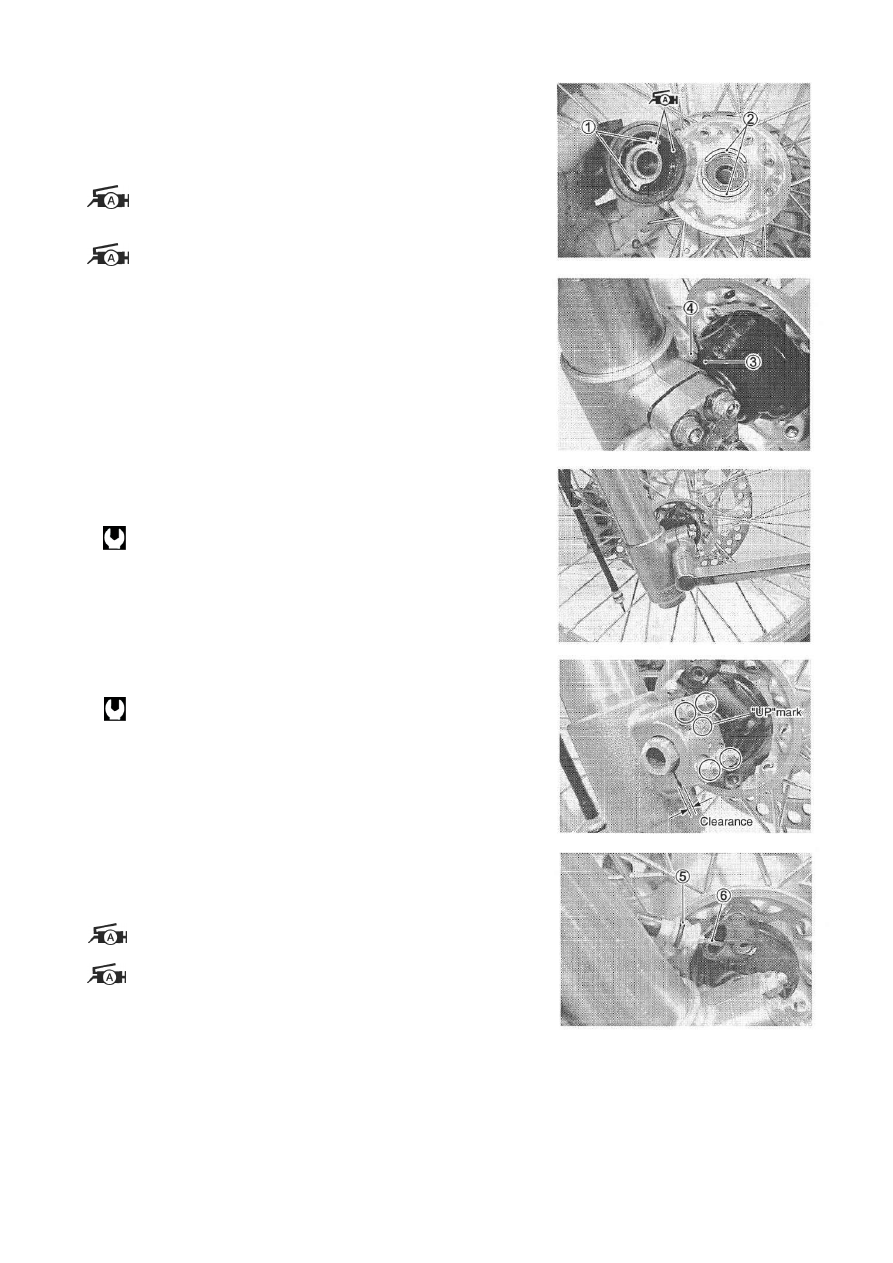

РЕДУКТОР ОДОМЕТРА

•  Нанесите  смазку  SUZUKI  SUPER  GREASE  "A"  на
кромку сальника  и выступы привода (1).


Для США

99000-25030: SUZUKI SUPER GREASE "A"


Для других стран

99000-25010: SUZUKI SUPER GREASE "A"





•  Совместите выступы привода редуктора (1) с выемками
В ступице колеса (2)
•  Совместите стопор на редукторе (3) со стопором на
вилке






ОСЬ ПЕРЕДНЕГО КОЛЕСА
•  Затяните  ось  переднего  колеса  соответствующим
усилием.

Передняя ось: 65 Н*м (6.5 кгс*м)







•  Затяните  гайки  крышки  передней  оси  соответствующим
усилием.

Гайка крышки передней оси: 12 Н*м (1.2 кгс*м)


ПРИМЕЧАНИЕ:
При  обтяжке  гаек  крышки  оси  сначала  затяните
верхние  гайки,затем  нижние.  Обратите  внимание  на
рисунок:  метка  “UP”  на  крышке  должна  быть
вверху,  зазор  между  крышкой  и  вилкой  должен  быть
только снизу.
• Нанесите смазку SUZUKI SUPER GREASE "A" на
резиновое кольцо (5) и трос спидометра (6).

Для США

99000-25030: SUZUKI SUPER GREASE "A"

Для других стран

99000-25010: SUZUKI SUPER GREASE "A"


ПИМЕЧАНИЕ:
После

установки

переднего

колеса

проверьте

функционирование  переднего  тормоза  нажатием  на
ручку тормоза.




ШАССИ 5 - 9



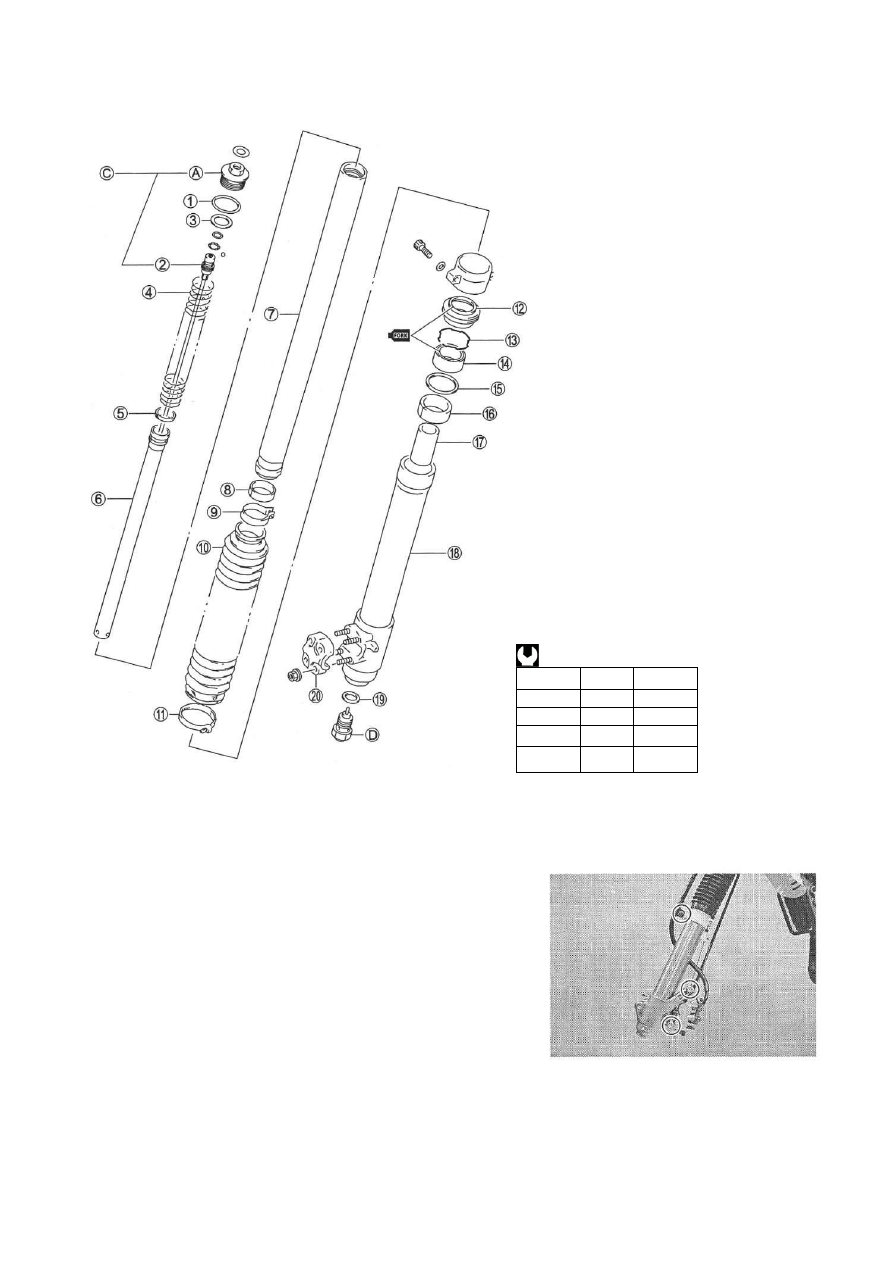

ВИЛКА








(1)

Уплотнительное кольцо

(2)

Держатель  регулятора отбоя

(3)

Шайба пружины

(4)

Пружина

(5)

Направляющая штока

(6)

Шток амортизатора (картридж)

(7)

Перо вилки (стойка)

(8)

Антифрикционный вкладыш пера

(9)

Хомут пыльника

(10)

Пыльник

(11)

Хомут пыльника

(12)

Пыльник

(13)

Кольцо стопорное

(14)

Сальник

(15)

Шайба упорная

(16)

Антифрикционный вкладыш корпуса пера

(17)

Втулка

(18)

Корпус пера

(19)

Прокладка

(20)

Крышка оси


(А) Крышка пера вилки
(В) Контргайка пера вилки
(С) Крышка пера и держатель регулятора отбоя
(D) Болт штока амортизатора

















ДЕМОНТАЖ И РАЗБОРКА

•  Снимите переднее колесо. (раздел…5-5)
•  Снимите хомут тормозного шланга и тормозной суппорт.

! ВНИМАНИЕ
Подвесьте тормозной суппорт к раме с помощью веревки,
обратите  внимание  на  то,  чтобы  тормозной  шланг  не
перекручивался







Деталь

Н*м

Кгс*м

(A)

23

2.3

(B)

20

2.0

(C)

35

3.5

(D)

35

3.5
