Мотоцикл Сузуки DR-Z250. Руководство - часть 5





ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ 2 - 3



ОБСЛУЖИВАНИЕ И НАСТРОЙКА

Нижеследующее  описывает  сервисные  процедуры  для
каждого  пункта  Таблицы  графика  периодического
обслуживания.








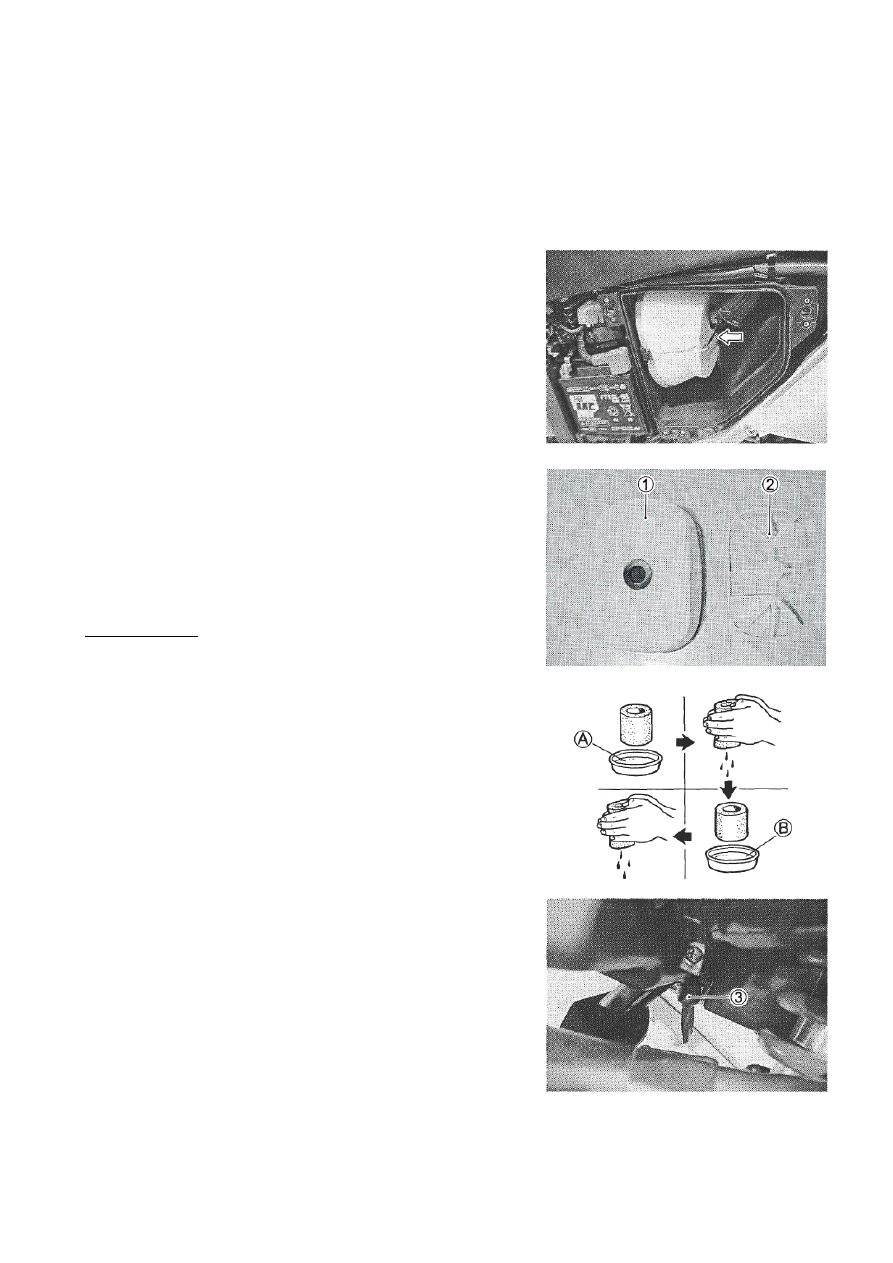

ВОЗДУШНЫЙ ФИЛЬТР

Если  воздушный  фильтр  загрязнен,  сопротивление  на
впуске  возрастает,  в  результате  падает  мощность  и  растет
расход бензина. Проверьте и очистите фильтр в следующей
последовательности.
•  Снимите левую крышку на раме. (Раздел 5-3)
•  Снимите фильтр.
•  Снимите поролоновый фильтр (1) с каркаса (2).
•  Налейте в подходящую емкость жидкость для промывки
(негорючий  чистящий  раствор).  Поместите  фильтр  в
емкость и постирайте его.
•  Отожмите фильтр, зажав его между ладонями: не
отжимайте фильтр скручиванием.
•  Поместите  фильтр  в  моторное  масло  и  потом  отожмите
фильтр, оставив его слегка увлажненным.
А – негорючий чистящий раствор
В – моторное масло SAE 30 или SAE 10W40


! ВНИМАНИЕ

Проверьте  не  порван  ли  фильтр.  Фильтр  с  разрывами
подлежит замене.

Самый  верный  способ  ускорить  износ  двигателя  –
эксплуатировать  его  без  фильтра  или  с  поврежденным
фильтром.  Следите  за  состоянием  воздушного  фильтра.
Состояние двигателя в огромной степени зависит от этого
элемента!




Снимите  дренажный  клапан  (3)  чтобы  удалить  из  короба
воздушного фильтра воду.




















ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ 2 - 4



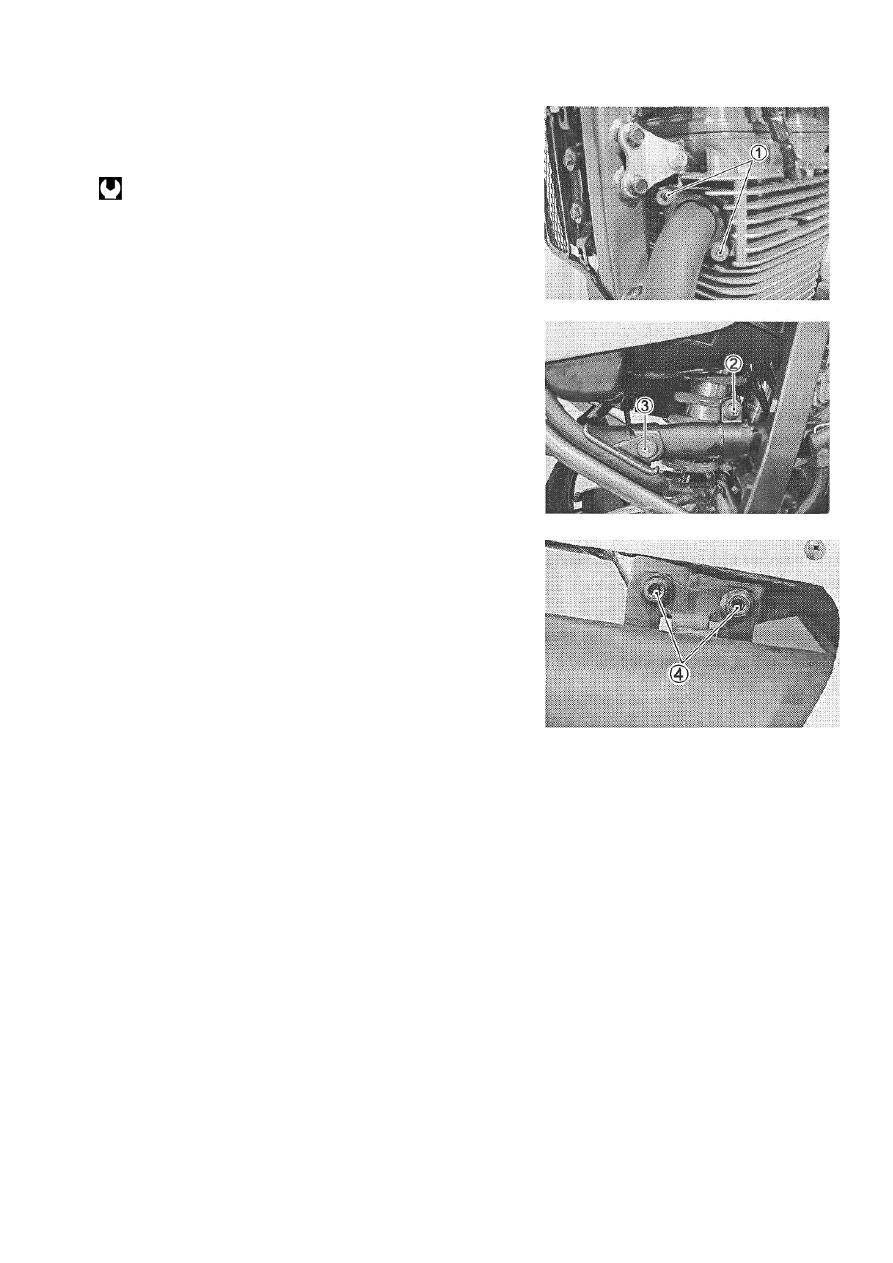

КРЕПЕЖ ВЫХЛОПНОЙ СИСТЕМЫ

• Затяжка болтов и гаек выхлопной системы.



Болт приемной трубы (1): 23 Н/м (2,3 кгс-м)
Соединение приемной трубы и трубы глушителя (2):
23 Н/м (2,3 кгс-м)
Крепление глушителя (3,4): 23 Н/м (2,3 кгс-м

)


































ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ 2 - 5



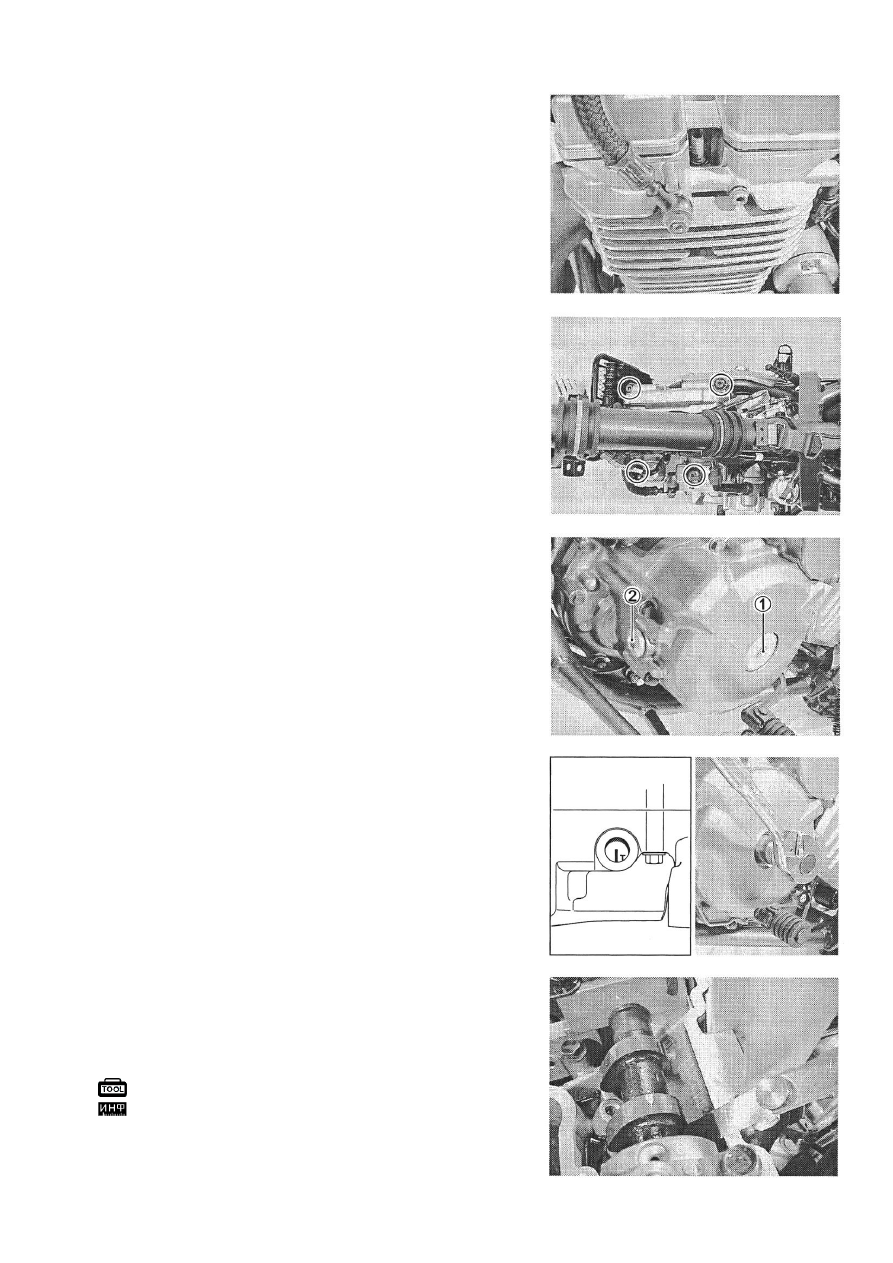

РЕГУЛИРОВКА КЛАПАННЫХ ЗАЗОРОВ



ПРОВЕРКА



Снимите бензобак (раздел 4-2)



Снимите  свечной  колпачок  и  выкрутите  свечу

(раздел 2-9)



 Во время проверок:



Отсоедините масляные магистрали.



Снимите крышку головки цилиндра.



Величина  зазоров  для  впускных  и  выпускных
клапанов  различна.  Значения  клапанных  зазоров
проверяют и регулируют: 1) во время периодического
обслуживания,  2)  когда  обслуживается  клапанный
механизм,  и  3)  когда  механизм  ГРМ  снимается  для
обслуживания.

ПРИМЕЧАНИЕ:

Во время проверки и регулировки поршень должен

находиться в В.М.Т. на такте сжатия.

Проверка

и

регулировка

зазоров

должна

производиться на холодном двигателе.

Снимите пробку крышки генератора (1) и пробку

(2)  для  наблюдения  за  моментом  открытия
(закрытия) клапана.







Проверните коленвал ключом для установки поршня в
В.М.Т.  на  такте  сжатия.  (Вращайте  коленвал  до  тех
пор, пока метка «T» на роторе генератора не совпадет
с центром отверстия крышки генератора.)





Вставьте  измерительный  щуп  между  толкателем  и
кулачком  распредвала.  Если  зазор  не  соответствует
норме,  отрегулируйте  его  в  соответствии  с
нижеуказанной величиной.


09900-20803: Щуп
Зазоры в клапанном механизме (в холодном

состоянии)






впуск:

0,10 – 0,20 мм







выпуск:

0,20 – 0,30 мм

ПЕРИОДИЧЕСКОЕ ОБСЛУЖИВАНИЕ 2 - 6



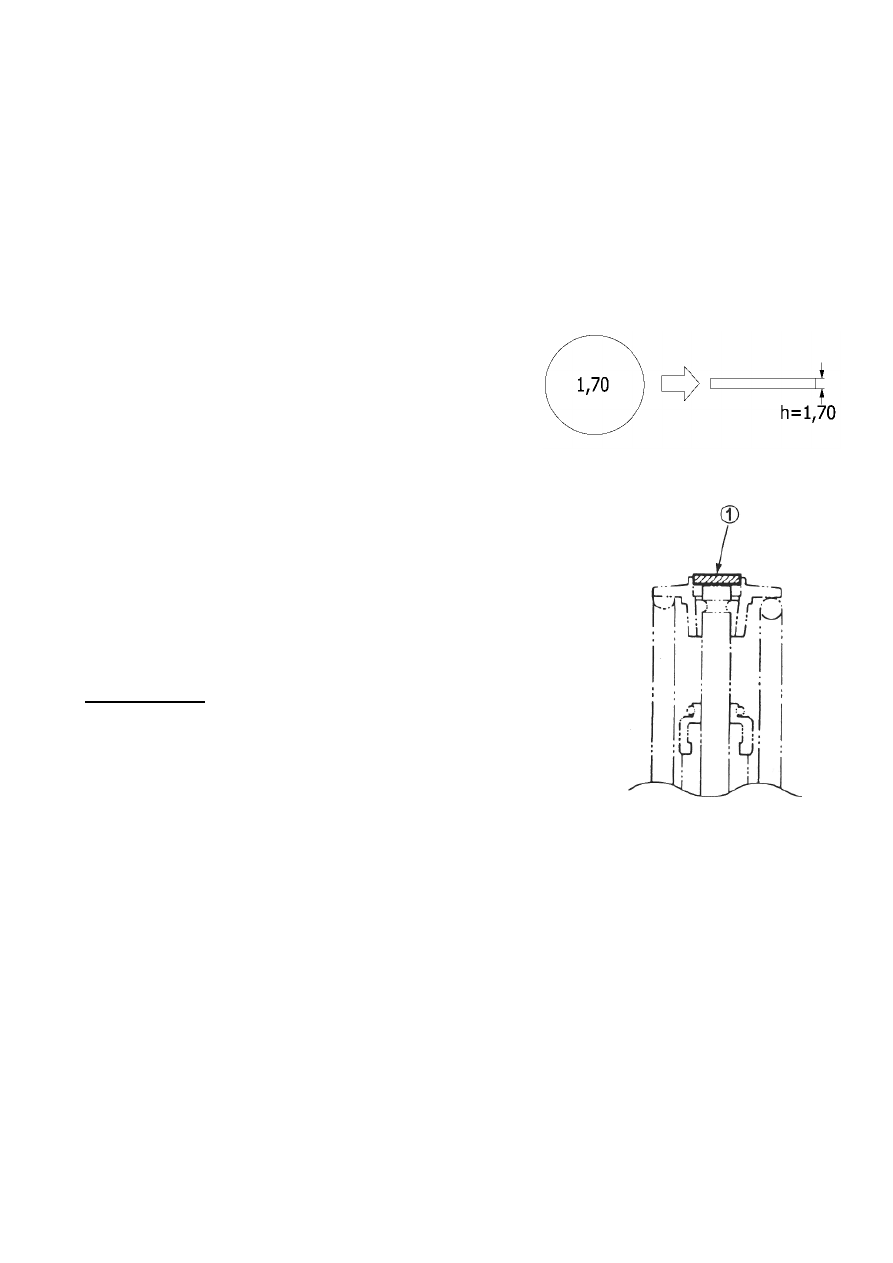

РЕГУЛИРОВКА

Зазор

клапанов

регулируется

путем

замены

регулировочных шайб на более толстую или тонкую.



Снимите  впускной  и  выпускной  распредвалы

(раздел 3-9)



Снимите  толкатель  и  шайбу  вручную  или

магнитом (раздел 3-22)







Сверьтесь  с  цифрами    на  регулировочной  шайбе.

Эти  цифры  обозначают  толщину  шайбы,  как  на
рисунке справа.  Подберите шайбу, которая обеспечит
требуемый  зазор.  Существует  21  типоразмер  шайб,
толщиной  от  1,20  до  2,20  мм    с  шагом  0,05  мм.
Установите  подобранную  шайбу  (1)  на  шток  клапана
номером, обращенным к толкателю. Перед установкой
шайбы  измерьте  ее  микрометром,  чтобы  убедиться  в
правильности размера. Для подбора шайб пользуйтесь
таблицей подбора.

ПРИМЕЧАНИЕ:

Нанесите  на  обе  стороны    шайбы  молибденовую

смазку перед установкой.

При  установке  шайбы  убедитесь,  что  номер  на

шайбе направлен в сторону толкателя.

! ВНИМАНИЕ
Установите  распредвалы  в  соответствии  с
инструкцией. (раздел с 3-59 по 3-61)




После

установки

шайб

и

распредвалов,

проверните  коленвал,  чтобы  кулачки  распредвала
надавили на толкатели (это позволит выдавить смазку
из  мест  контакта  и  позволит  произвести  корректное
измерение).  Проверните  коленвал  и  снова  проверьте
зазор на соответствие требованиям.



Установите  на  место  крышку  головки  цилиндра.

(раздел…3-62)
