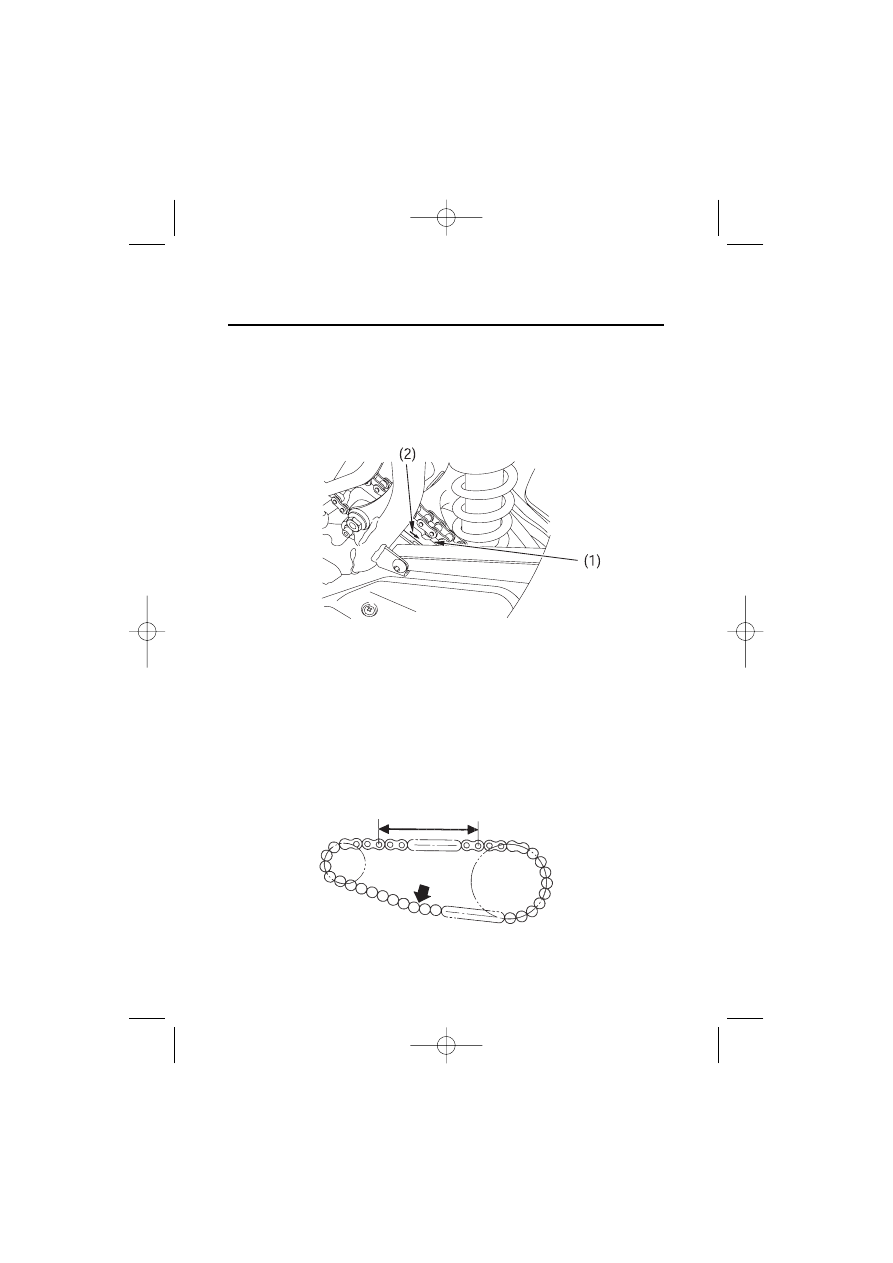

4. Проверяйте направляющую приводной цепи с соблюдением

интервалов, указанных в Регламенте технического обслуживания.
Направляющая приводной цепи подлежит замене, если ее износ
достиг линии предельного износа (2). В этом случае обратитесь к
официальному дилеру Honda.

ЛЕВАЯ СТОРОНА

5. При натянутом нижнем или верхнем секторе цепи измерьте расстояние

между центрами осей шарниров 21 звена цепи. Превышение
максимально допустимого значения указывает на чрезмерный износ
цепи и необходимость ее замены.
Максимально допустимое значение:

319,1 мм

Измерьте длину 21 звена

Приводная цепь

Обслуживание мотовездехода Honda

(1) направляющая приводной цепи

(2) линия предельного износа

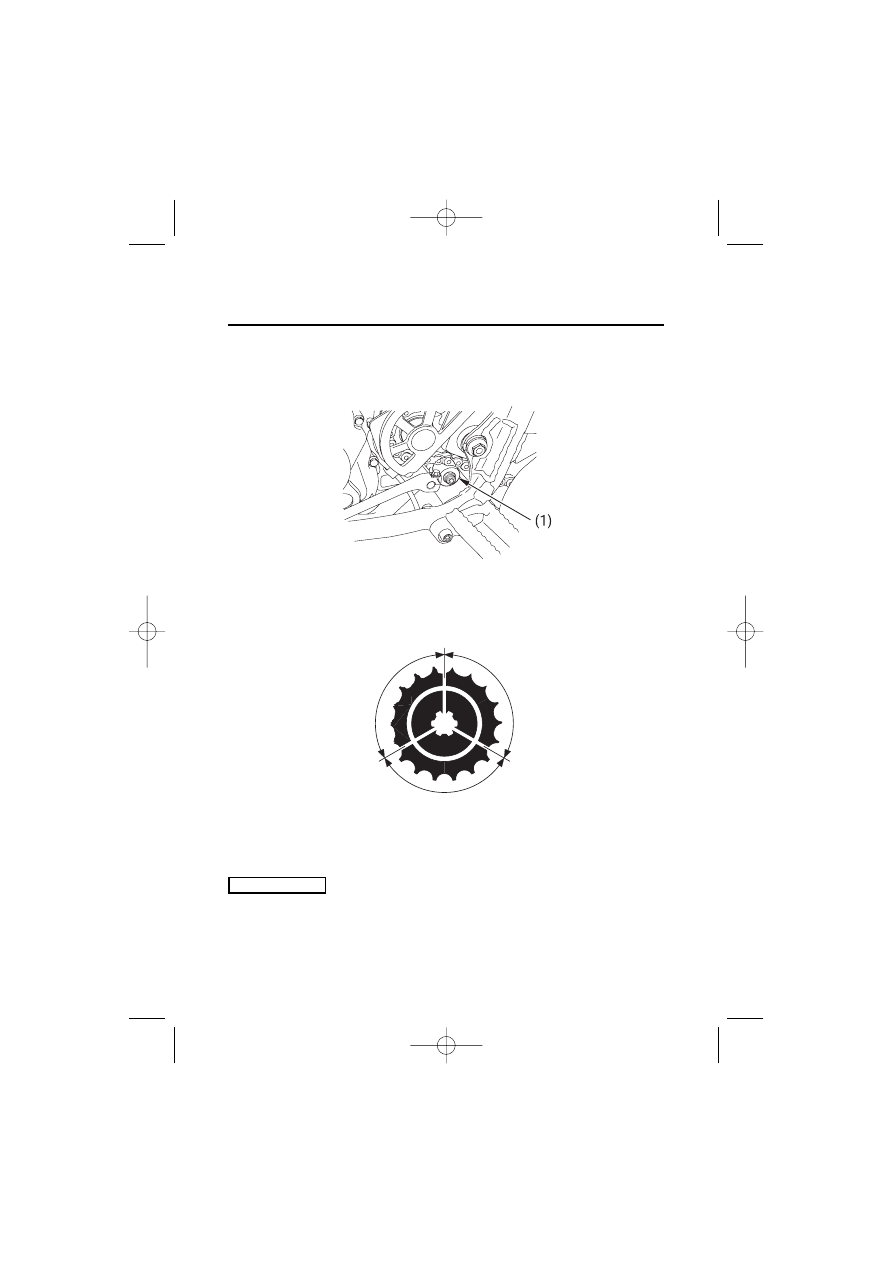

6. Проверьте износ ролика (1) приводной цепи. При необходимости

замените.

ПРАВАЯ СТОРОНА

7. Осмотрите зубья передней и задней звездочки на предмет наличия

повреждений либо чрезмерного износа. При необходимости замены
изношенной звездочки обратитесь к официальному дилеру Honda.

Использование новой приводной цепи совместно с изношенными
звездочками приведет к преждевременному выходу приводной цепи из
строя.

Приводная цепь

Обслуживание мотовездехода Honda 149

(1) ролик приводной цепи

Повреждённые зубья

звёздочки

ЗАМЕНИТЬ

Изношенные зубья

звёздочки

ЗАМЕНИТЬ

Исправные зубья

звездочки

ИСПРАВНО

ПРИМЕЧАНИЕ

Ознакомьтесь с правилами техники безопасности на стр. 71.

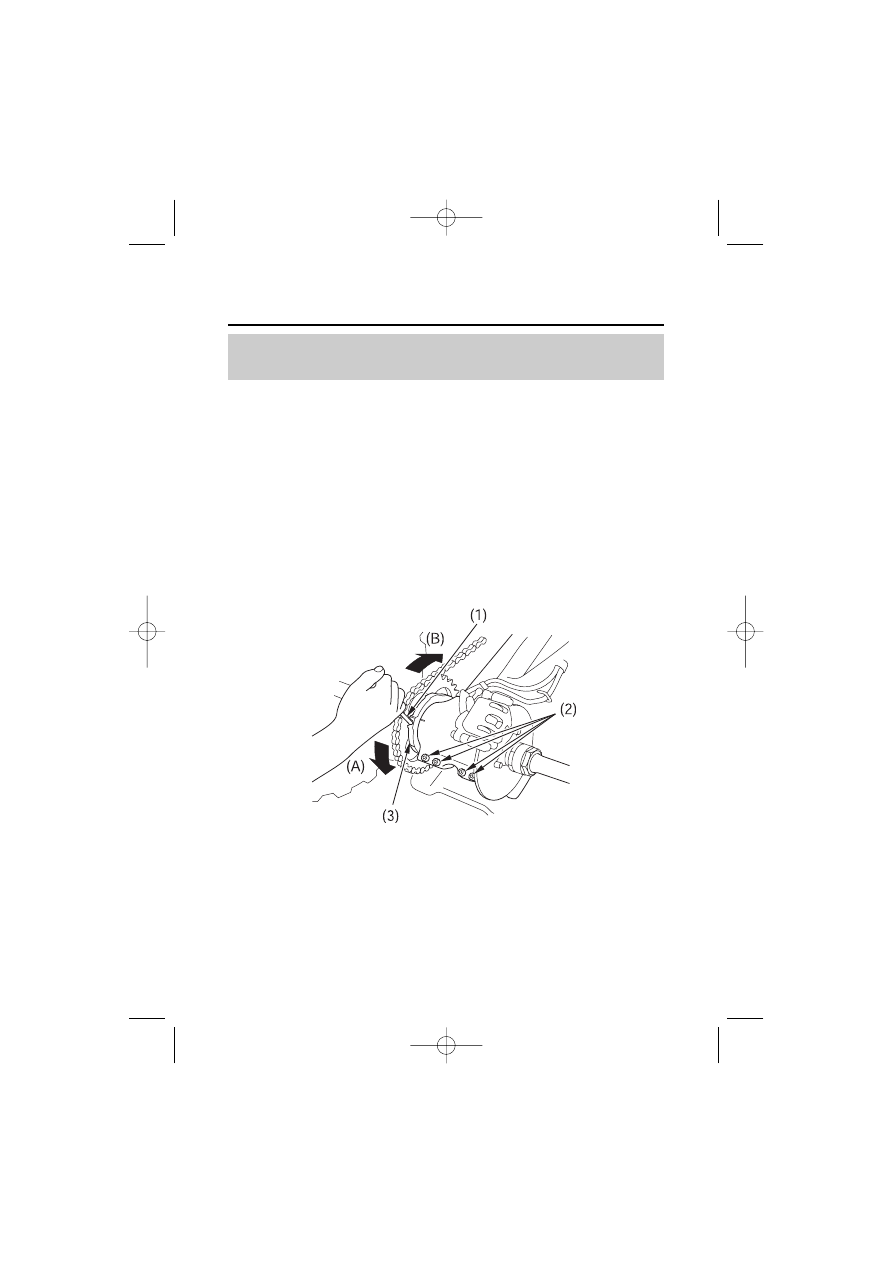

1. Для проведения регулировки величины прогиба приводной цепи

необходимо с помощью универсального гаечного ключа (1) ослабить
болты (2) задней оси.

2. Для увеличения (В) или уменьшения (А) прогиба цепи поворачивайте

регулятор (3).

3. Затяните осевые болты. Момент затяжки осевых болтов:

21 Нм

Если при установке не использовался динамометрический ключ, как
можно скорее обратитесь к официальному дилеру Honda для проверки
правильности сборки.

ЗАДНЯЯ СТОРОНА

Приводная цепь

Обслуживание мотовездехода Honda

Регулировка

(1) универсальный гаечный ключ
(2) болты крепления оси

(3) регулятор

Ознакомьтесь с правилами техники безопасности на стр. 71.

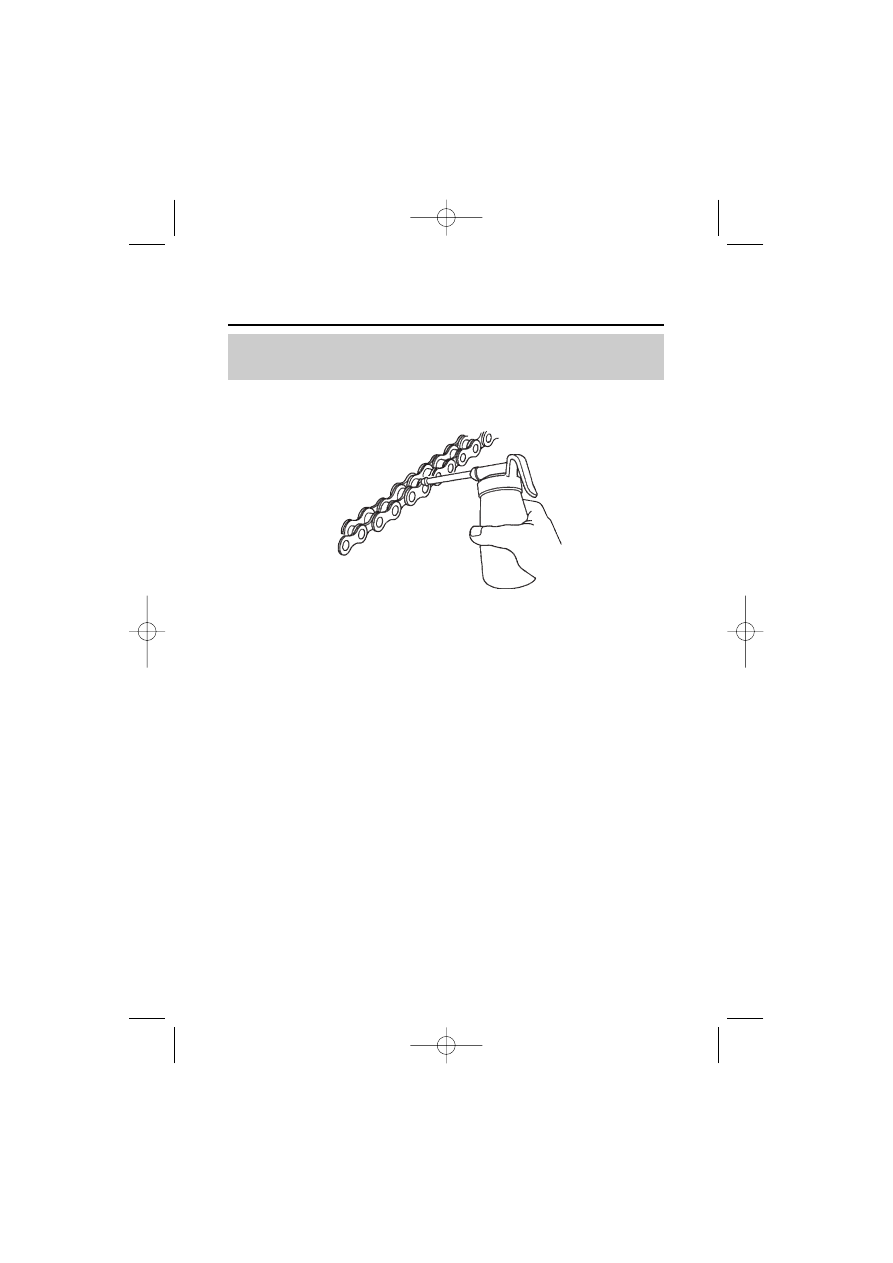

Смазывайте цепь через каждые 30 поездок или чаще, если это
необходимо. Для смазки применяйте только трансмиссионные масла
SAE 80 или 90. Имеющиеся в продаже смазки могут содержать
растворители, которые повреждают уплотнительные кольца круглого
сечения.

Приводная цепь

Обслуживание мотовездехода Honda 151

Смазка
