Информация технического характера

Идентификационные номера

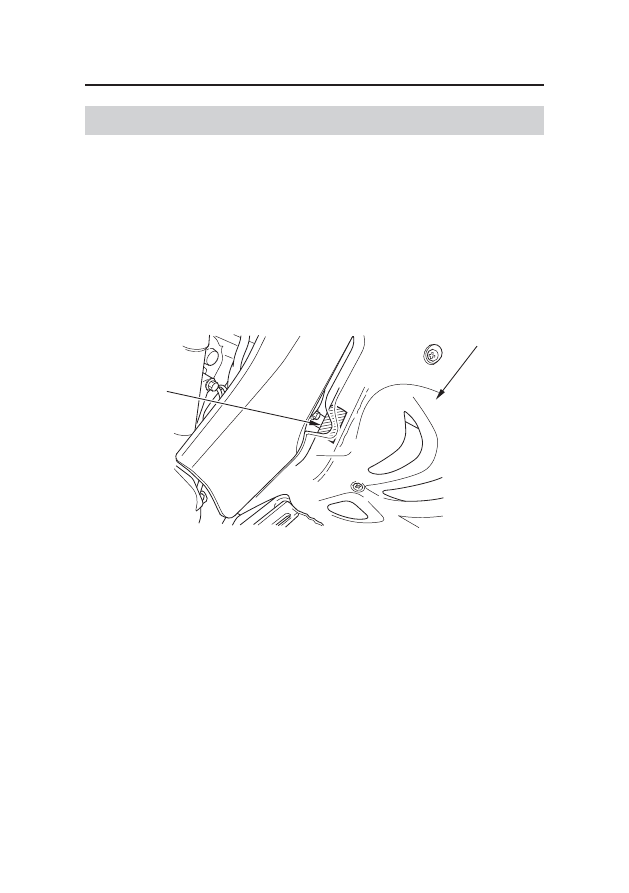

Этикетка с обозначением краски кузова и код краски

Этикетка (1) с обозначением краски прикреплена на левой боковой части
рамы. Она просматривается через узкое окно на площадке для левой ноги (2).

Этикетка будет полезна при заказе запасных частей. Запишите цвет и код
краски, чтобы их было просто найти.

ЦВЕТ ________________________________________________________

КОД _________________________________________________________

ЛЕВАЯ СТОРОНА

(1) наклейка с обозначением краски
(2) площадка для левой ноги

(1)

(2)

194 Информация технического характера

Габаритные размеры

габаритная длина

1815 мм (71,5 дюйма)

габаритная ширина

1165 мм (45,9 дюйма)

габаритная высота

1135 мм (44,7 дюйма)

колёсная база

1260 мм (49,6 дюйма)

дорожный просвет

260 мм (10,2 дюйма)

Топливо и смазочные материалы

рекомендуемый тип
топлива

неэтилированный бензин с октановым числом
по исследовательскому методу 95 и выше

заправочная емкость
топливного бака

11,4 (л) (3,01 амер. галл., 2,51 англ. галл.), вклю-
чая резервный запас

резервный бак топлива

3,6 (л) (0,95 амер. галл., 0,79 англ. галл.)

заправочная емкость си-
стемы смазки двигателя

после разборки двигателя
2,4 (л) (2,5 амер. кварты, 2,1 англ.кварты)
при замене масла
1,7 (л) (1.8 амер. кварты, 1,5 англ. кварты)
после слива масла и замены масляного фильтра
1,8 (л) (1.9 амер. кварты, 1,6 англ.кварты)

рекомендуемый тип
моторного масла

Классы SE, SF или SG по классификации при-
менения API

моторное масло Honda для четырехтактных
двигателей или эквивалентное

охлаждающая жидкость

Используйте только высококачественный анти-
фриз на базе этиленгликоля, который содержит
ингибиторы коррозии и рекомендован для
использования в двигателях с алюминиевыми
блоками цилиндров.

заправочная ёмкость
системы охлаждения

1,4 (л) (1,5 амер. кварты, 1,2 англ.кварты)

Информация технического характера

Вместимость

пассажировместимость

только водитель

максимальная грузоподъём-
ность

110 кг (243 фунта), включая вес водителя,
груза и аксессуаров

Двигатель

рабочий объем

686,4 см

 (41,87 куб-дюйма)

диаметр цилиндра и ход
поршня

102,0

×

 84,0 мм (4,02 X 3,31 дюйма)

степень сжатия

10,0: 1

рекомендуемая марка свечи
зажигания (для стандартных
условий движения):

ZFR7F-11 (NGK) или KJ22CR-L11 (DENSO)

Зазор между электродами
свечи зажигания

1,00-1,10 мм (0,039-0,043 дюйма)

зазор в клапанном механизме
(на холодном двигателе)

Впускные клапана:0,15 мм (0,006 дюйма)
Выпускные клапана: 0,20 мм (0,008 дюйма)

частота холостого хода

1,500 ± 100 мин-1 (об/мин)

Трансмиссия

первичная понижающая
ступень

2,027

передаточное число
дополнительной передачи

1,087

главная передача

2,642

Передаточное
число

1-я передача

3,166

2-я передача

2,187

3-я передача

1,631

4-я передача

1,272

5-я передача

1,040

Передача
заднего хода

2,750

главная передача

цепь DID520VM-70 или RK520KZO-70

196 Информация технического характера

Шасси и подвеска

продольный наклон
поворотного шкворня

5,3°

вылет

23 мм (0,9 дюйма)

размерность шины,
переднее колесо

AT21

×

7R10

 DUNLOPKT363

размерность шины,
заднее колесо

AT22

×

 9R11

 DUNLOPKT378A

давление воздуха в шинах,
передних и задних (в «хо-
лодном» состоянии)

Передние шины:
35 кПа (0,35 кгс/см

, 5,1 фунт/кв.дюйм)

Задние шины:
42,5 кПа (0,425 кгс/см

, 6,2 фунт/кв. дюйм)

Электрооборудование

аккумуляторная батарея

12В  8 А-ч

генератор

0,29 кВт /при 5000 об/мин

Наружное освещение

фара (ближний
свет/дальний свет)

12В 30/30Вт

×

 2

задний фонарь/стоп-сигнал

Светодиод

индикатор системы управ-
ления двигателем PGM-FI

12В 3,4Вт

сигнализатор высокой
температуры охлаждающей
жидкости

12В 3,4Вт

индикатор нейтральной
передачи

12В 3,4Вт

индикатор включения
передачи заднего хода

12В 3,4Вт

Плавкие предохранители

главный

30А

другие

15AX2, 10A
