Мотовездеход Honda TRX420FA. Руководство - часть 6

Приборы и органы управления

Органы управления и функции

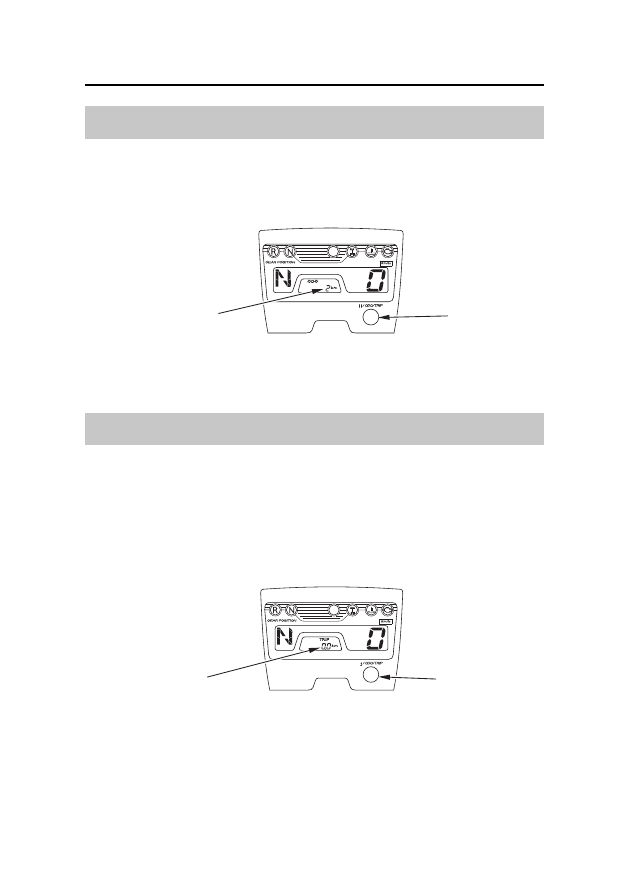

Одометр

Когда он выбран, одометр (1) служит для отображения совокупного пробе-
га в километрах при включенном зажигании. Для переключения режимов
отображения показаний одометра/счетчика мото-часов/указателя пробега
за поездку нажмите кнопку (2).

(1) одометр

(2) кнопка переключения режимов ото-
бражения показаний счетчика мото-часов/
одометра/указателя пробега за поездку

Указатель пробега за поездку

Указатель пробега за поездку (1) служит для отображения пробега за одну
поездку в километрах при включенном зажигании. Для переключения ре-
жимов отображения показаний одометра/счетчика мото-часов/указателя
пробега за поездку нажмите кнопку (2). Для обнуления показаний счет-
чика пробега за поездку нажмите и удерживайте более двух секунд кнопку
переключения отображения счетчика мото-часов/одометра/указателя
пробега за поездку.

(1) указатель пробега за поездку

(2) кнопка переключения режимов ото-
бражения показаний счетчика мото-часов/
одометра/указателя пробега за поездку

(2)

(1)

(2)

(1)

Многофункциональный дисплей, индикаторы
и сигнализаторы

Приборы и органы управления

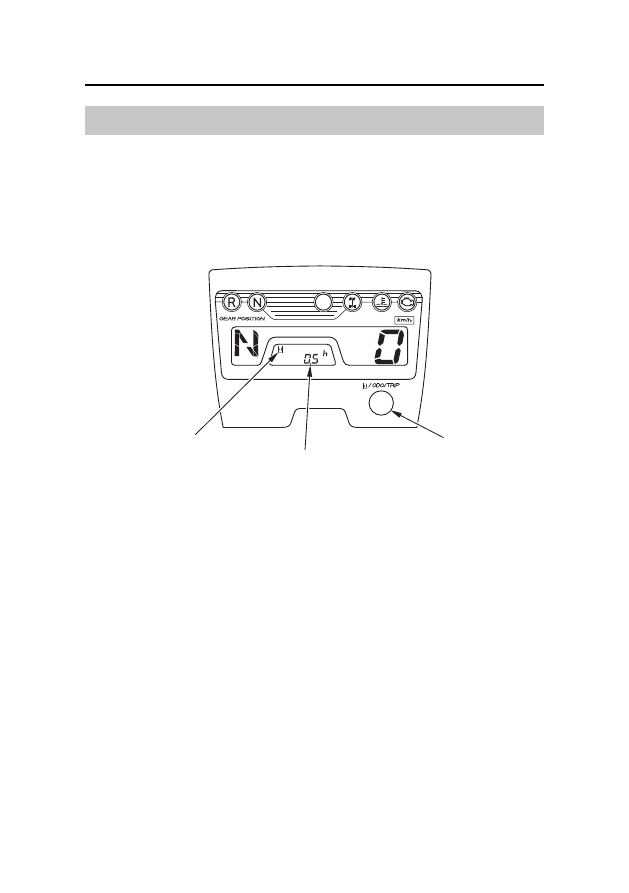

Счетчик мото-часов

Счетчик мото-часов (1) служит для отображения при включенном зажи-
гании совокупного количества отработанных мотовездеходом мото-часов.
Обеспечивает точную информацию для проведения периодичного техни-
ческого обслуживания. Для переключения режимов отображения показа-
ний одометра/счетчика мото-часов/указателя пробега за поездку нажмите
кнопку (2). На дисплее отобразится символ (3) счетчика мото-часов.

(1) счетчик мото-часов
(2) кнопка переключения режимов отображения
показаний счетчика мото-часов/одометра
указателя пробега за поездку

(3) символ счетчика мото-часов

(1)

(2)

(3)

Многофункциональный дисплей, индикаторы

и сигнализаторы

Приборы и органы управления

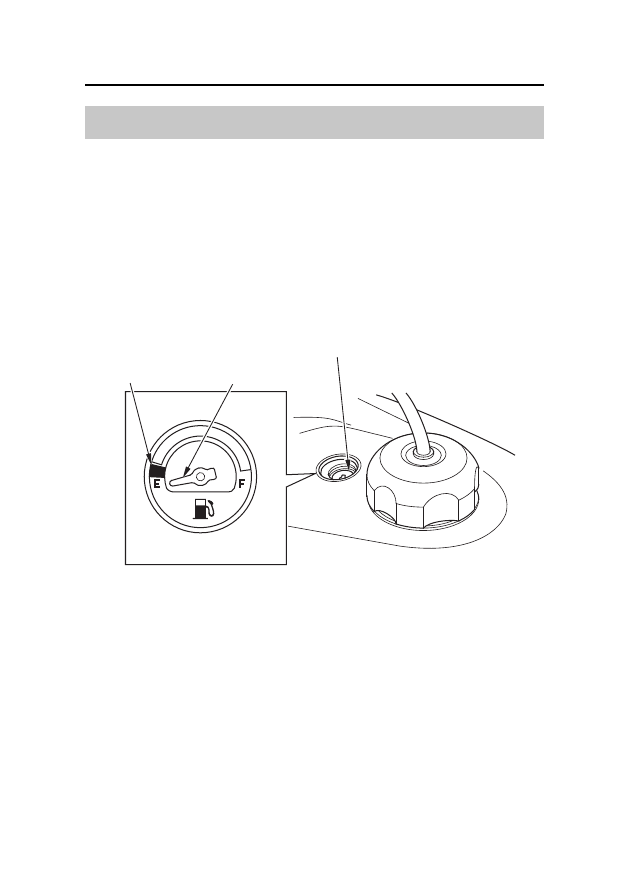

Указатель уровня топлива

Указатель (1) уровня топлива служит для отображения приблизительного
остатка топлива. Если указатель находится на метке F (Полный), остаток
топлива в баке составляет:



13,3 л

Если стрелка указателя (2) достигает красной полоски (3), это указывает
на низкий уровень топлива и необходимость скорейшей дозаправки. При
этом остаток топлива в баке составляет приблизительно:



2,9 л

(1) указатель уровня топлива
(2) стрелка указателя

(3) красная полоска

(2)

(3)

(1)

Приборы и органы управления

Органы управления и функции

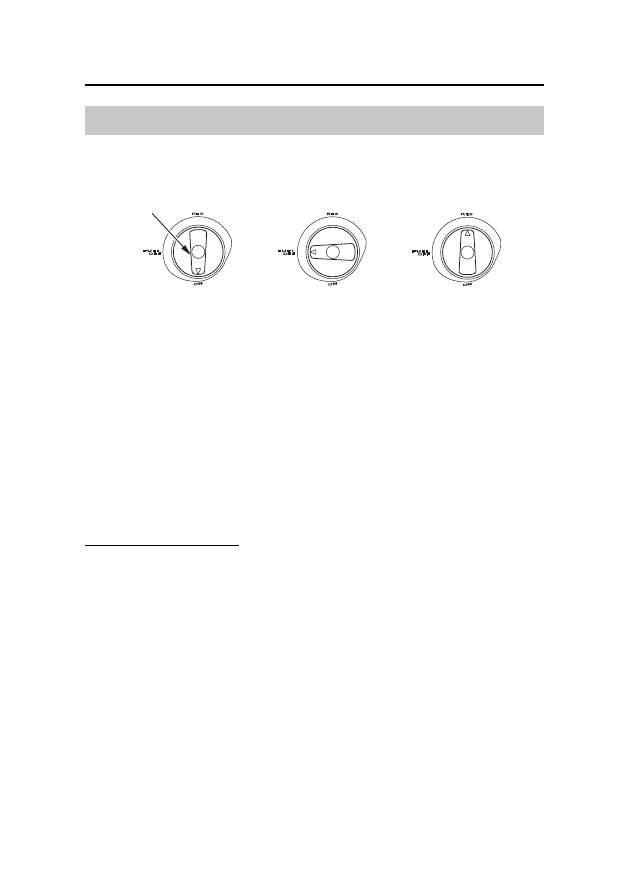

Топливный кран

ПРАВАЯ СТОРОНА

(1) топливный кран

Топливный кран (1), управляемый вручную, находится с правой стороны
под топливным баком.

Топливный кран, имеющий три положения, служит для управления по-
дачей топлива из топливного банка в узел топливного насоса.

Положение ON (ВКЛ) — штатное положение при движении.

Положение OFF (ВЫКЛ) — на время стоянки, хранения или транспорти-
ровки.

Резерв (RES) — для подачи топлива из резервного запаса.

Резервный запас топлива
Каждый раз после заправки не забудьте убедиться, что топливный кран
находится в положении ON (ВКЛ). Если топливный кран находится в по-
ложении «RES», после окончания топлива у вас не останется резерва.

Полная информация касательно заправки мотовездехода находится на стр. 106.

(1)

ON

(ВКЛ)

OFF

(ВЫКЛ)

RES

(Резерв)
