Мотовездеход Honda TRX680FA. Руководство - часть 49





При езде по горной местности или густому кустарнику существует опасность
повреждения рычагов и педалей органов управления, а также иных компонен$
тов мотовездехода. При наличии необходимого инструмента некоторые виды
ремонта можно произвести в дороге.

При выходе из строя составных частей тормозной системы иногда сохра$
няется возможность добраться до базы своим ходом, используя исправные
компоненты для торможения и остановки мотовездехода.
Повреждение троса управления дроссельной заслонки либо других крити$
чески важных компонентов может сделать дальнейшую эксплуатацию опас$
ной. Оцените тяжесть полученных повреждений и выполните все возмож$
ные виды ремонта. Если имеются сомнения, необходимо действовать, ис$
ходя из худшего варианта развития.

Поломка

Действия при непредвиденных обстоятельствах

При заказе запасных частей могут понадобиться идентификационные номера
двигателя, рамы и ключа зажигания. Запишите эти номера, чтобы их было
просто найти.

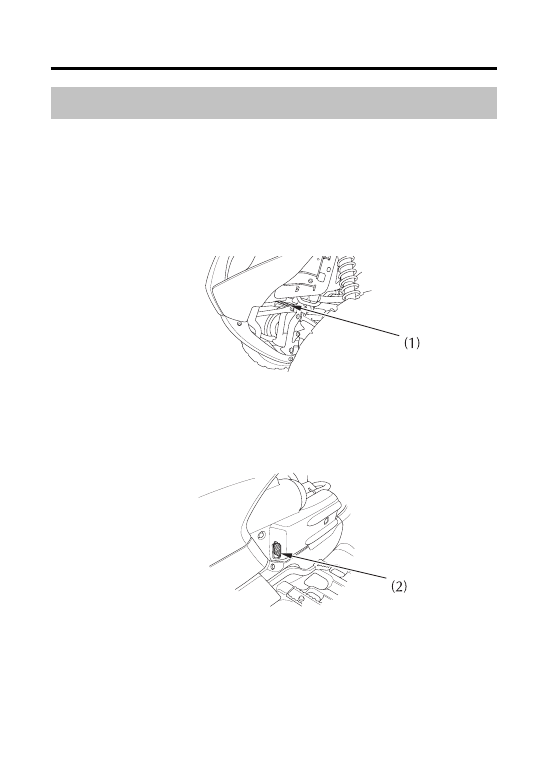

Номер рамы (1) указан на передней части рамы.

РАМА №____________________________________________________________________

(1)  номер рамы

Номер двигателя (2) выбит на верхней задней части картера.

ДВИГАТЕЛЬ №_____________________________________________________________

(2)  номер двигателя

Идентификационные номера

Идентификационные номера

Информация технического характера

ПЕРЕДНЯЯ СТОРОНА

ПРАВАЯ СТОРОНА

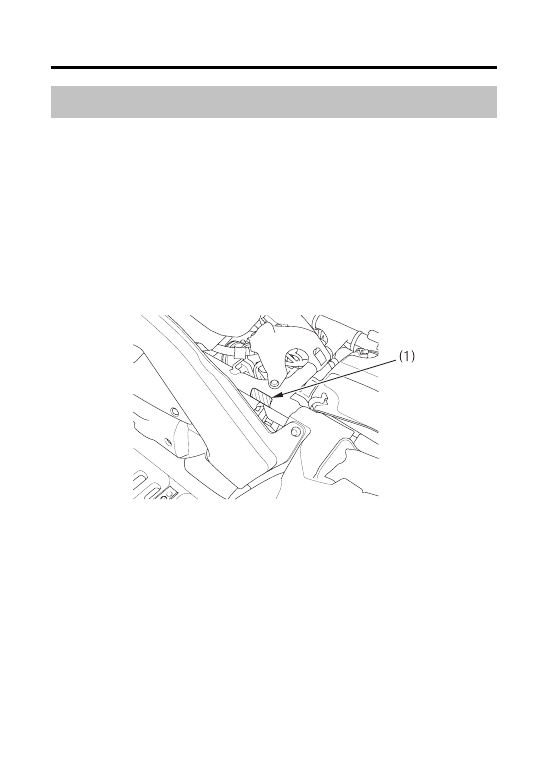

Этикетка (1) с обозначением краски прикреплена на раме под седлом. Сними$
те седло (стр. 110) для доступа к этикетке.

Она будет полезна при заказе запасных частей. Запишите цвет и код краски,
чтобы их было просто найти.

ЦВЕТ______________________________________________________________________

КОД________________________________________________________________________

ПОД СЕДЛОМ

(1)  этикетка с обозначением краски

Этикетка с обозначением краски кузова и код краски

Идентификационные номера

Информация технического характера

Информация технического характера

2113 мм
1189 мм
1207 мм
1289 мм
234 мм

Габаритные размеры

Tопливо

неэтилированный бензин с октановым числом по
исследовательскому  методу 91 или выше.

17,0 л

после капитального ремонта: 4,1 л
при замене масла:
2,7 л

SE, SF или SG по классификации API
моторное масло Honda для четырехтактных
двигателей или эквивалентное.

Используйте только высококачественный антифриз
на базе этиленгликоля, который содержит
ингибиторы коррозии и рекомендован для
использования в двигателях с алюминиевыми
 блока

ми цилиндров.

2,0 л

габаритная длина
габаритная ширина
габаритная высота
колёсная база
дорожный просвет

рекомендованный тип
топлива


заправочная емкость
толпивного бака
заправочная емкость
системы смазки

рекомендуемый тип
моторного масла

охлаждающая жидкость

заправочная ёмкость
системы охлаждения











только водитель
220 кг (включая вес водителя, груза
и аксессуаров)

пассажировместимость
максимальная
грузоподъёмность

Данные по загрузке и заправочным ёмкостям

Двигатель
Рабочий объём
диаметр цилиндра и ход поршня
степень сжатия
свечи зажигания
(для стандартных условий движения)
свечи зажигания (для преимуществен$
ного использования на высокой скорости)
зазор между электродами свечи зажигания
зазор в клапанном механизме
(на холодном двигателе)
частота холостого хода

674,9 см

102,0 X 82,6 мм
9,2
IFR5L11 (NGK) или
VK16PRZ11 (DENSO)
IFR6L11 (NGK) или
VK20PRZ11 (DENSO)
1,00 $ 1,10 мм
впуск: 0,15 мм
выпуск: 0,33 мм
1400 + 50 об/мин

Информация технического характера

2,000
2,375
3,231
3,154
2,053
1,375
0,933
2,138
ось

1,333

79,0 дБ

Не превышает  0.5 м/с

5,7 м/с

Трансмиссия

Шасси и подвеска

первичная понижающая ступень
вторичная понижающая ступень

главная передача

передаточное отношение

главная передача
Уровень шума (ISO 5131)
Уровень вибронагруженности
седла (EN 1032, ISO 5008)
Уровень вибронагруженности
руля
(EN 1033, ISO 709

Передний ход
Задний ход
передняя
задняя
1$ая передача
2$ая передача
3$я передача
Передача заднего хода

продольный наклон поворотного шкворня
вылет
размерность шины, переднее колесо

размерность шины, заднее колесо

давление воздуха в шинах, передних
и задних (в холодном состоянии)
максимальное давление воздуха
в шинах, передних
и задних (в холодном состоянии)
минимальноедавление воздуха
в шинах, передних
и задних (в холодном состоянии)

1,6

о

2,1 мм

AT25 X 8R12**
DUNLOP KT511
AT25 X 10R12**
DUNLOP KT515
30 кПа
25 кПа
34 кПа

28 кПа

26 кПа

22 кПа

передние шины
задние шины
передние шины

Передние шины

Задние шины
передние шины

задние шины

Информация технического характера

Электросистема
Аккумуляторная батарея
Генератор

Приборы освещения
фара
задний фонарь/стоп$сигнал
индикатор нейтральной передачи
индикатор включения передачи заднего хода
сигнализатор высокой температуры моторного
масла/охлаждающей жидкости
сигнализатор системы PGM$FI
индикатор системы полного привода

Плавкие предохранители:
главный 1
главный 2
другие

Момент затяжки
болт сливного отверстия моторного масла
болт масляного фильтра
болт сливного отверстия дифференциала

болт сливного отверстия корпуса главной
передачи задней оси
колесные гайки

12 В $ 18 А. ч
0,36 кВт при 5000 об/мин

12 В 40/40 Вт х 2
12 В 21/5 Вт х 2
СВЕТОДИОД
СВЕТОДИОД
СВЕТОДИОД

СВЕТОДИОД
СВЕТОДИОД

30 А
30 А
15 A х 1, 10 A х 4

25 Нм
18 Нм
12 Нм

12 Нм

64 Нм

Правильная обкатка мотовездехода $ это залог его продолжительной и безот$
казной работы в будущем, поэтому следует уделять особое внимание правиль$
ной эксплуатации мотовездехода в течение первого дня или 25 километров
пробега.

Во время периода обкатки избегайте запусков двигателя с полностью откры$
той дроссельной заслонкой и резких разгонов.

Обкатка
