Мотоцикл Honda VT750C2B/C2S. Руководство - часть 33

(3)

(1)

(2)

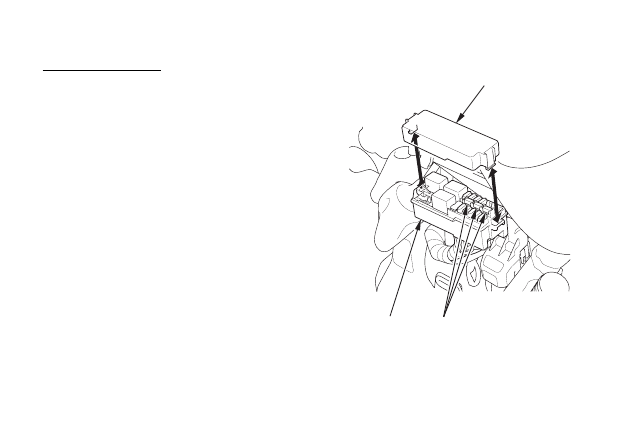

(1)   Блок предохранителей
(2)   Крышка блока предохранителей
(3)   Запасные предохранители

(VT750C2S)
Блок предохранителей:
Блок предохранителей (1) расположен за левым
кожухом.
Номинальный ток предохранителей:


30A, 20A, 10A

1.   Снимите левый кожух (см. стр. 63).
2.   Снимите крышку блока предохранителей (2).
3. Извлеките перегоревший предохранитель и

установите новый предохранитель. Запасные
предохранители (3) находятся в блоке предо-
хранителей.

4.  Закройте крышку блока предохранителей и

установите левый кожух.

(4)

(3)

(1)

(2)

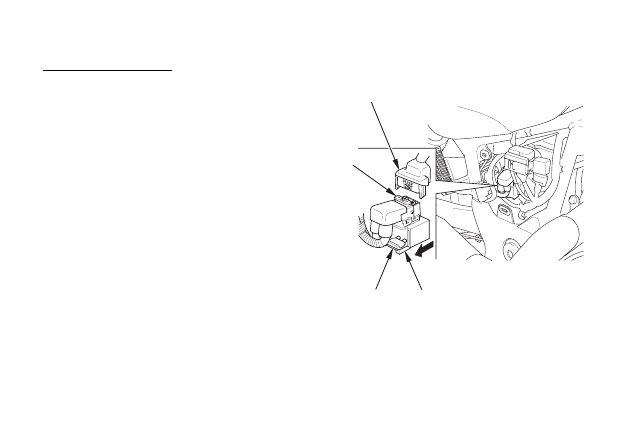

(1)   Главный предохранитель
(2)   Электромагнитный выключатель стартера
(3)   Разъем жгута проводов
(4)   Запасной главный предохранитель

(VT750C2B)
Главный предохранитель:
Главный предохранитель (1) расположен за пра-
вым кожухом.
Номинальный ток предохранителя:
 30A
1.   Снимите правый кожух (стр. 63).
2. Извлеките электромагнитный выключатель

стартера из рамы.

3.  Отсоедините колодку разъёма (3) электромаг-

нитного включателя стартера.

4. Извлеките перегоревший предохранитель и

установите новый предохранитель. Запасной
предохранитель (4) находится под электромаг-
нитным включателем стартера.

5.   Присоедините колодку разъема, установите на

место электромагнитный включатель стартера
и правый кожух.

(3)

(1)

(3)

(4)

(2)

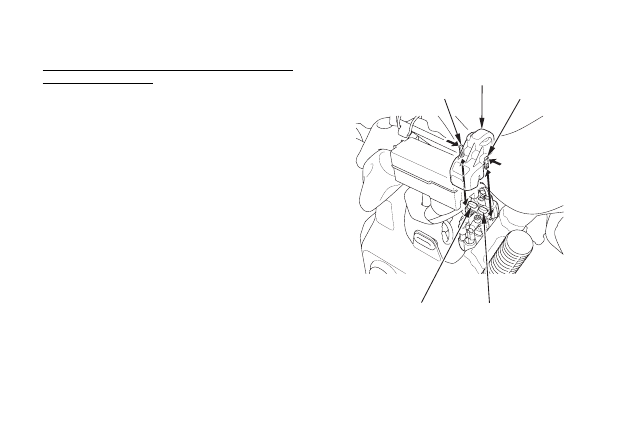

(1)   Главный предохранитель
(2)   Предохранитель системы впрыска топлива
(3)   Фиксаторы
(4)   Электромагнитный включатель стартера

(VT750C2S)
Главный предохранитель, Предохранитель систе-
мы впрыска топлива:
Главный предохранитель (1) и предохранитель си-
стемы впрыска топлива (2) расположены за левым
кожухом.
Номинальный ток предохранителей:
Главный предохранитель



30 А

Предохранитель системы впрыска

20 А

1.   Снимите левый кожух (см. стр. 63).
2. Отсоедините фиксаторы (3), затем снимите

крышку коробки предохранителей (4).

3. Извлеките перегоревший предохранитель и

установите новый предохранитель. Запасные
предохранители находятся в блоке предохрани-
телей (стр. 127).

4.  Закройте крышку электромагнитного выклю-

чателя и установите на место левый кожух.

(1)

(2)

(

(

B

B

)

)

(A)

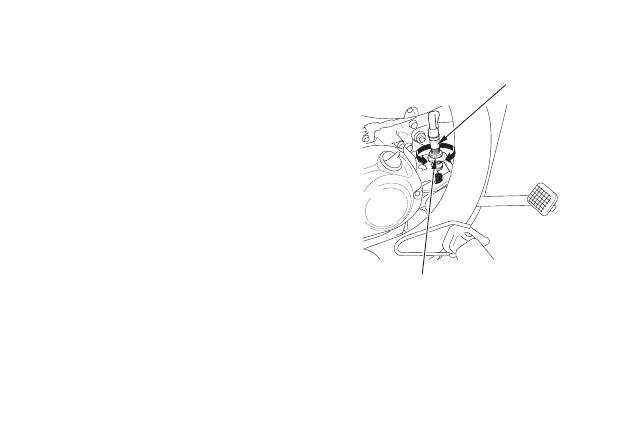

(1) Концевой выключатель стоп-сигнала
(2) Регулировочная гайка

РЕГУЛИРОВКА КОНЦЕВОГО ВЫКЛЮЧАТЕЛЯ
СТОП-СИГНАЛА
Ознакомьтесь с правилами техники безопасности
на стр. 82.

Регулярно проверяйте исправность концевого вы-
ключателя (1) стоп-сигнала, расположенного с
правой стороны, за двигателем. Регулировка осу-
ществляется вращением регулировочной гайки (2).
Поворачивайте гайку в направлении (А), если вы-
ключатель включает стоп-сигнал слишком поздно,
и в направлении (В), если включение стоп-сигнала
происходит слишком рано.
