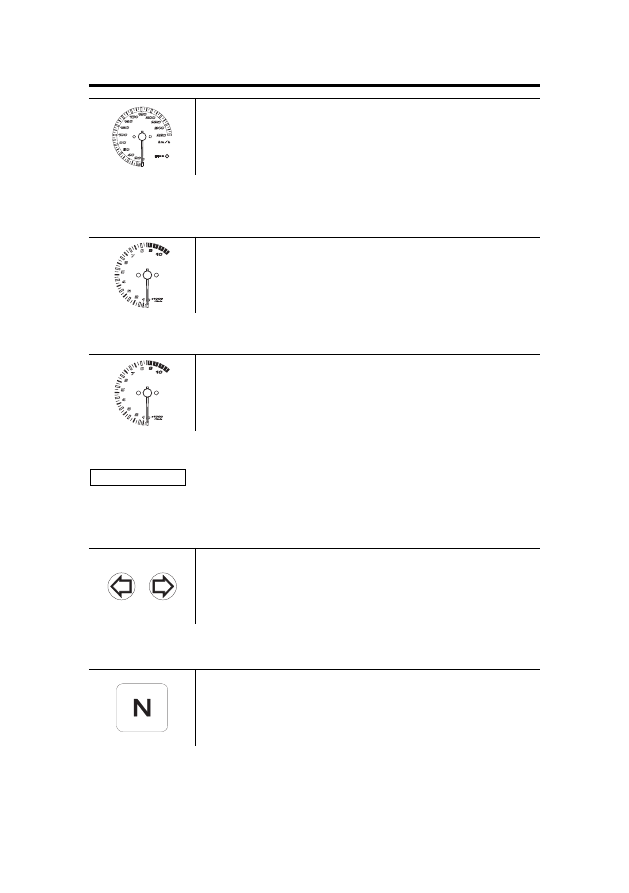

Показывает скорость движения.
Показывает скорость в километрах в час (км/ч) или милях в час
(миль/ч) в зависимости от исполнения.

Спидометр

Тахометр

Показывает частоту вращения коленчатого вала двигателя в оборотах
в минуту.

Красная зона тахометра

Никогда, даже после обкатки двигателя, не допускайте ситуации, при
которой стрелка тахометра будет находиться в красной зоне.

Эксплуатация двигателя за пределами рекомендованной максимальной
частоты вращения вала двигателя (начало красной зоны тахометра)
может привести к выходу его из строя.

ПРИМЕЧАНИЕ

Индикатор указателей поворотов (зелёного цвета)

Мигает при включении указателей поворота.
Высвечивается при включении нейтральной передачи.

Индикатор нейтральной передачи (зелёного цвета)

Высвечивается при включении нейтральной передачи.

УЗЛЫ И ИХ РАСПОЛОЖЕНИЕ

Высвечивается, когда давление масла в двигателе падает ниже штатного
значения.
Высвечивается при включении зажигания, когда двигатель не работает.
Гаснет после запуска двигателя, кроме случаев периодического включения
при работе непрогретого двигателя на холостом ходу.

Эксплуатация двигателя при недостаточном давлении моторного масла
может привести к его выходу из строя.

ПРИМЕЧАНИЕ

Индикатор падения давления масла (красного цвета)

Высвечивается при нарушениях функционирования системы управления
двигателем PGM+FI (Programmed Fuel Injection). Также должен высве+
чиваться на несколько секунд, а затем гаснуть, при включении зажигания,
если выключатель двигателя находится в положении RUN (РАБОТА). В лю+
бых других случаях высвечивания сигнализатора снизьте скорость и как
можно скорее доставьте мотоцикл к официальному дилеру компании Honda.

Сигнализатор системы PGM+FI (красного цвета)

При исправной системе включается при ключе зажигания в положении
ON (ВКЛ) и гаснет при достижении мотоциклом скорости выше 10 км/ч.
При неисправности антиблокировочной системы сигнализатор загора+
ется и не гаснет (см. стр. 76).

Сигнализатор антиблокировочной системы (ABS)
(красного цвета) (ST1300A)

Высвечивается при включении дальнего света фары.

Индикатор дальнего света (синего цвета)

Этот индикатор высвечивается на несколько секунд при включении
зажигания, когда выключатель двигателя находится в положении RUN
(РАБОТА). Затем он должен погаснуть, если в замке зажигания находится
правильно кодированный ключ. Если в замке зажигания находится
неправильно кодированный ключ, индикатор продолжает высвечиваться,
а двигатель не запустится (стр. 48).

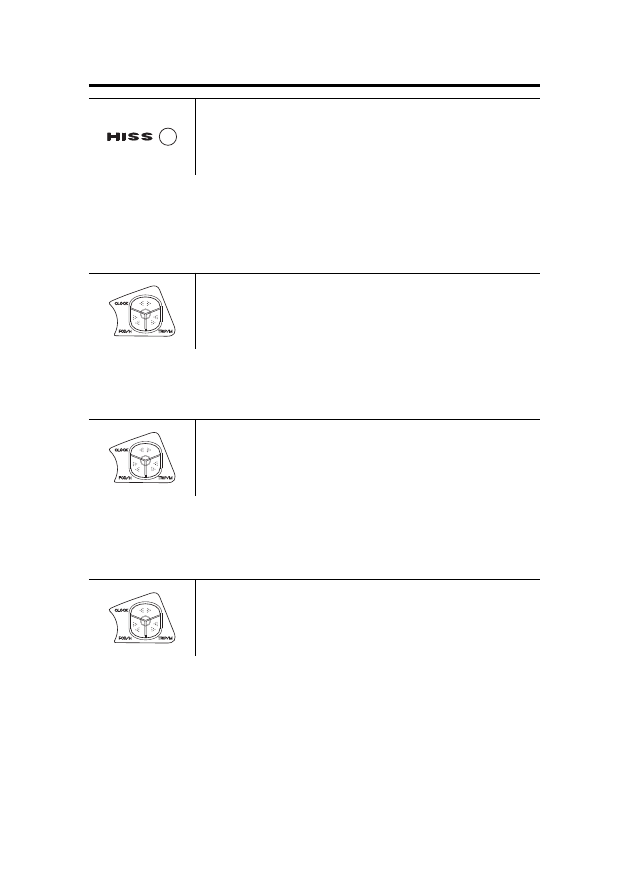

Сигнализатор системы иммобилайзера (HISS) (красный)

Используйте эту кнопку для:
• Установка времени
• Регулировки интенсивности подсветки
• Включения режима мигания индикатора системы иммобилайзера (HISS)

Кнопка CLOCK/ILLUM

Используйте эту кнопку для:
• Установки времени
• Для выбора и сброса указателя пробега
• Для переключения между одометром, указателями пробега и указателем

расхода топлива

Кнопка FCD/H

Используйте эту кнопку для:
• Установки времени
• Для выбора счетчика пробега и сброса его показаний

Кнопка TRIP/М

УЗЛЫ И ИХ РАСПОЛОЖЕНИЕ

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
Данный мотоцикл оснащён многофункциональным дисплеем, имеющим
различные режимы индикации.
В данном разделе разъясняются функции и принципы работы дисплея.

Исходный режим индикации
При повороте ключа зажигания в положение ON все индикаторы,
сигнализаторы и указатели включатся на короткое время, чтобы водитель
имел возможность убедиться в исправности жидкокристаллического
дисплея.  (Кроме цифровых часов)

Единицы "миль/ч" и "миль" используются только на версии Е.

Показания цифровых часов и счетчика пробега сбрасываются при
отсоединении аккумуляторной батареи.

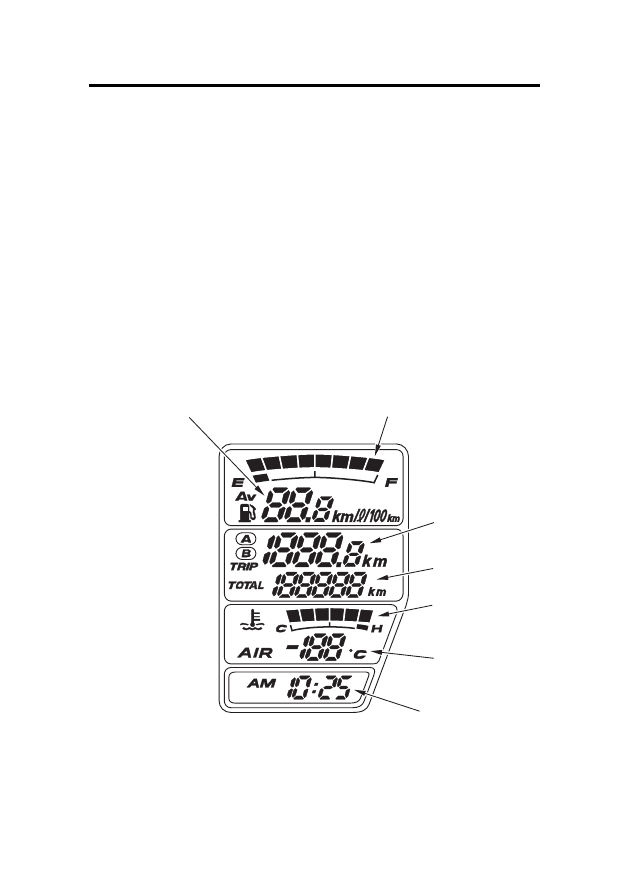

Указатель расхода топлива

Указатель уровня топлива

Указатель пробега
за поездку

Одометр

Указатель темпе+
ратуры охлажда+
ющей жидкости

Указатель темпе+
ратуры воздуха

Цифровые часы
