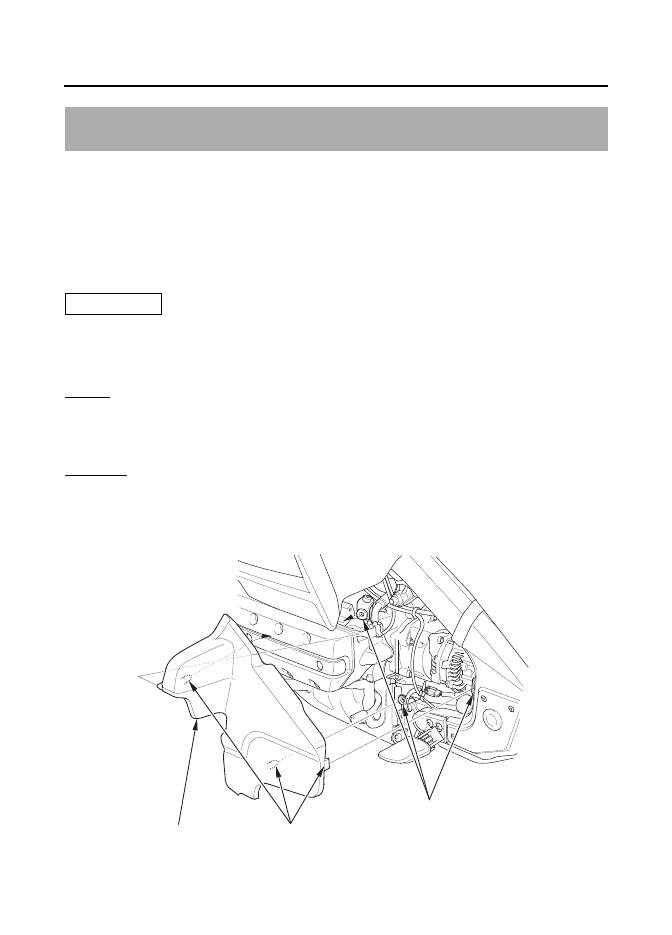

Снятие боковых кожухов двигателя

Ознакомьтесь с

правилами техники безопасности на стр. 118.

Для проведения технического обслуживания системы охлаждения необходимо снять
левый боковой кожух.

Для проведения технического обслуживания системы смазки двигателя и тормозной
жидкости необходимо снять правый боковой кожух двигателя.

ПРИМЕЧАНИЕ

Неосторожность при снятии или установке боковых кожухов может привести к повреж-
дению выступов бокового кожуха.

Снятие
1.  Осторожно потяните за заднюю часть бокового кожуха двигателя, пока выступы не

освободятся из втулок.

2.  Сдвиньте боковой кожух двигателя назад.

Установка

Установка выполняется в порядке, обратном процедуре снятия.



•

ЛЕВАЯ СТОРОНА

Снятие крышки

втулки

выступы

боковой кожух
двигателя

Снятие бокового кожуха головки блока цилиндра

Ознакомьтесь с

правилами техники безопасности на стр. 118.

Оба боковых кожуха головки блока цилиндров снимаются для обслуживания свечей
зажигания. Для проведения технического обслуживания системы вентиляции картера
необходимо снять левый боковой кожух головки блока цилиндров.

Снятие
1. Снимите резиновые заглушки.

2. Снимите болты.

Установка

Установка выполняется в порядке, обратном процедуре снятия.



•

ЛЕВАЯ СТОРОНА

Снятие крышки

боковой кожух головки
блока цилиндров

болт

резиновая
заглушка

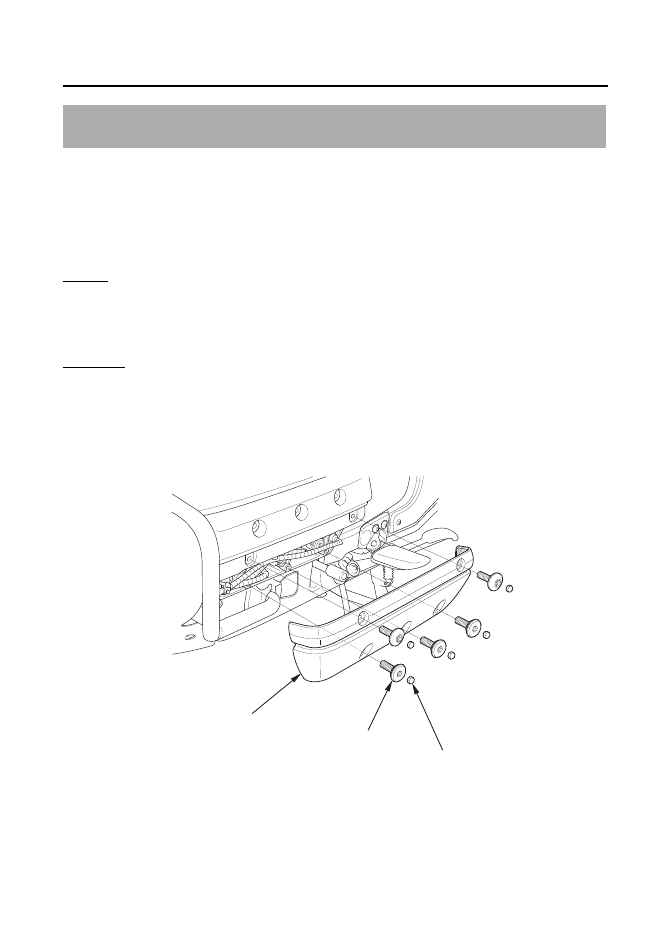

Снятие переднего нижнего кожуха

Ознакомьтесь с

правилами техники безопасности на стр. 118.

Передний нижний кожух снимается в случае обслуживания системы смазки двигателя.

Снятие
1. Снимите фиксаторы.

2. Снимите болты А и В.

Установка

Установка выполняется в порядке, обратном процедуре снятия.



•

ПЕРЕД

Снятие крышки

фиксатор

болты B

передний нижний
кожух

болт А

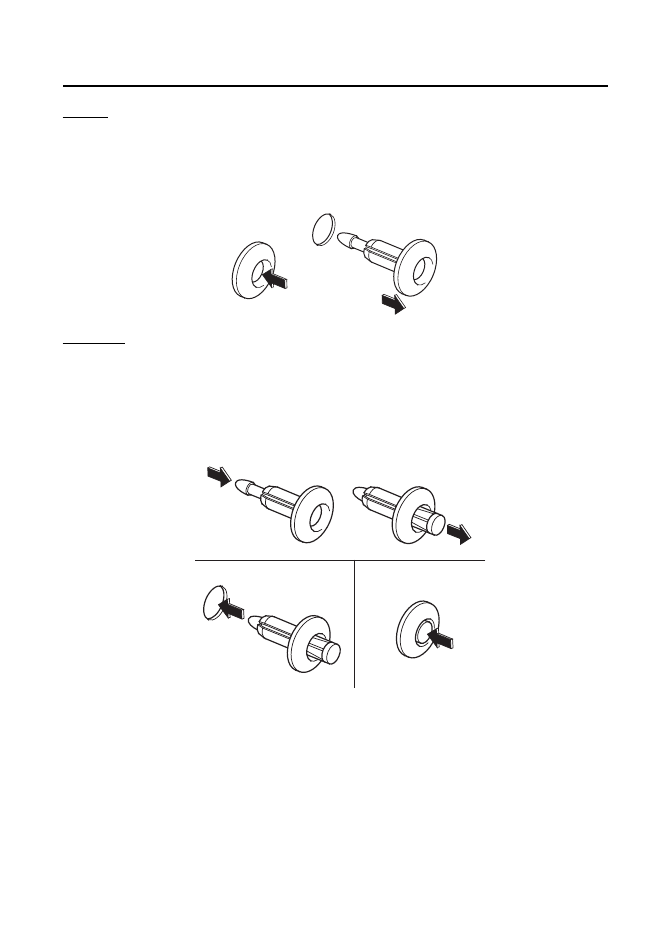

Снятие

1. Продавите центральный штифт для освобождения фиксатора.

2. Извлеките фиксатор из отверстия.

Установка

1. Надавите на низ штифта.

2. Вставьте фиксатор в отверстие.

3. Слегка нажмите на центральный штифт для закрепления фиксатора.

Снятие фиксатора

.

2

.

1

1.

.

3

.

2
