50

Демонтаж и сборка элементов корпуса



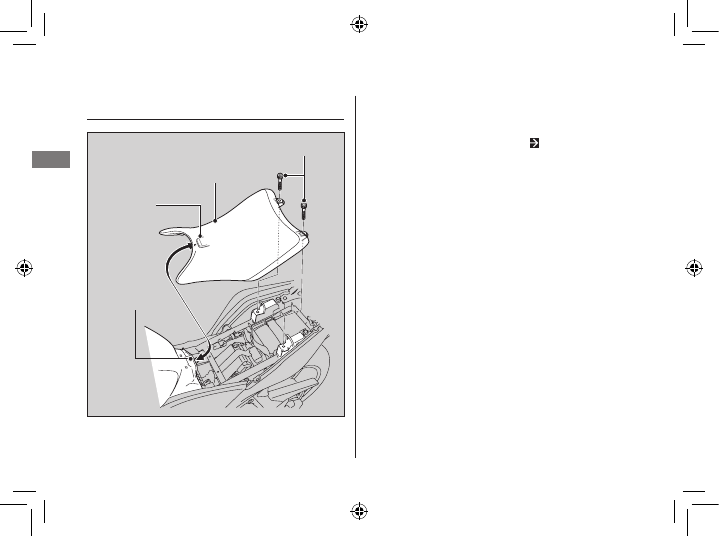

Переднее сиденье

Техническо обслуживание

Демонтаж и сборка элементов корпуса



Переднее сиденье

Переднее сиденье

Крепежные болты

Переднее сиденье

Язычок

❙

 Демонтаж

1.  Снимите заднее сиденье.   стр.49

2.  Отверните  два  крепежных  болта,  затем

потяните сиденье назад и вверх.

❙

 Установка

1.  Вставьте язычок в углубление под рамой.

2.  Хорошо затяните оба крепежных болта.

  Установив сиденье, обязательно проверьте,

надежно ли оно зафиксировано.

Углубление

51

Демонтаж и сборка элементов корпуса



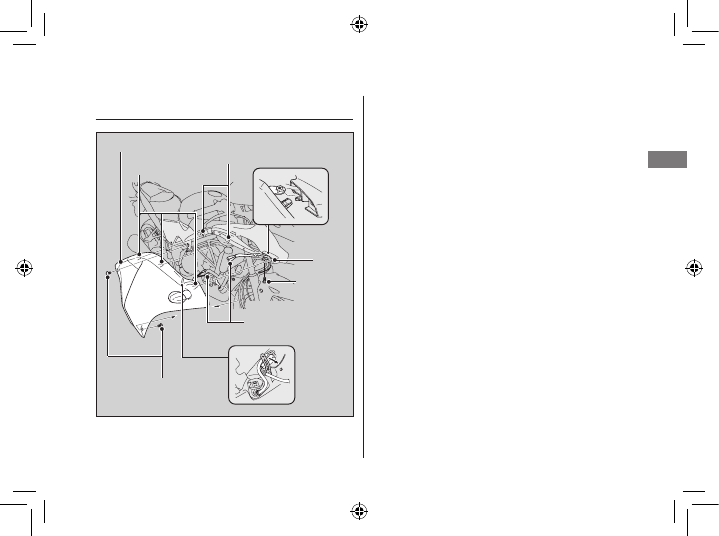

Правый нижний обтекатель

Техническо обслуживание

Правый нижний обтекатель

Крючки

Пазы

Правый обтекатель

Болты «B»

Паз

Болт «А»

Штекеры проводки
поворотных
указателей

Для  замены  масляного  фильтра  требуется

снять правый нижний обтекатель.

❙

 Демонтаж

1.  Открутите болт «A» и болты «B».

2.  Освободите крючки из пазов.
3.  Снимите правый обтекатель и отсоедините

штекеры проводки поворотных указателей.



Не  кладите  тяжелые  предметы  сверху  на

снятый обтекатель

.



Осторожно отцепите все крючки.

далее на следующей странице

52

Демонтаж и сборка элементов корпуса



Правый нижний обтекатель

Техническо обслуживание

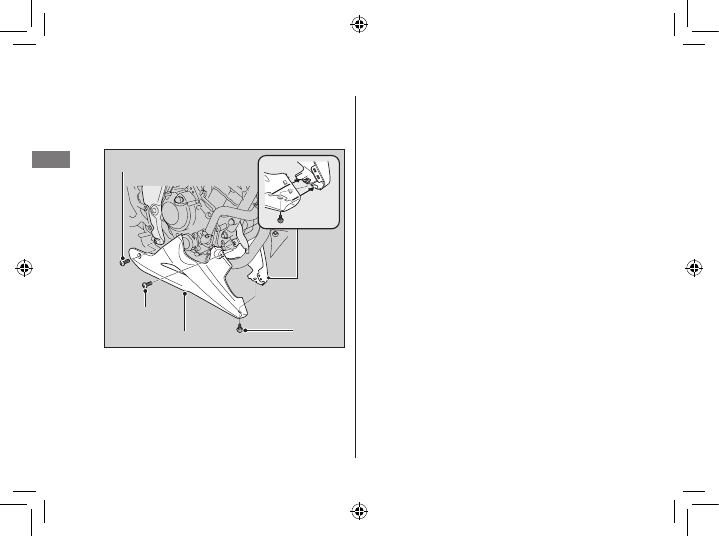

4.  Открутите  болт  «С»,  болт  «D»  и  винт,  а

затем осторожно снимите правый нижний
обтекатель.

Болт «С»

Болт «D»

Винт

Правый нижний обтекатель

❙

 Установка

Выполните  последовательность  операций,
про тивоположную процедуре демонтажа.

53

Демонтаж и сборка элементов корпуса



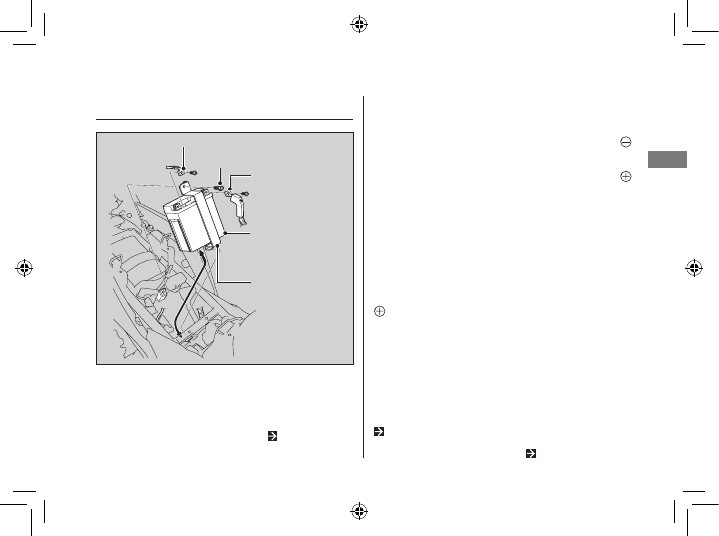

Аккумуляторная батарея

Техническо обслуживание

Аккумуляторная батарея

Болт

Положительный
контактный
вывод

Держатель
батареи

Батарея

❙

 Демонтаж

Обязательно выключите зажигание (OFF).

1. Снимите переднее сиденье.   стр.50

2. Открутите  болт  и  снимите  держатель

батареи.

3. Отсоедините  клемму  от  отрицательного

вывода аккумуляторной батареи.

4. Отсоедините клемму от положительного

вывода аккумуляторной батареи.

5. Осторожно вытяните батарею. Будьте вни-

мательны,  чтобы  не  потерять  гайки  кре-
пежей полюсных выводов.

❙

 Установка

Выполните  операции  в  обратном  порядке.
Пер вым всегда подключайте положительный

 вывод аккумуляторной батареи, а отсоеди-

няйте – последним. Плотно затягивайте болты
и гайки.

В  случае  отсоединения  батареи  цифровые

часы будут перенастроены на «AM 1:00».

Правила  обслуживания  батареи  читайте  в
разделе «Основы правильного обслуживания».

 стр.39

В случае разряда батареи   стр.85

Отрицательный контактный вывод
