Индикаторы

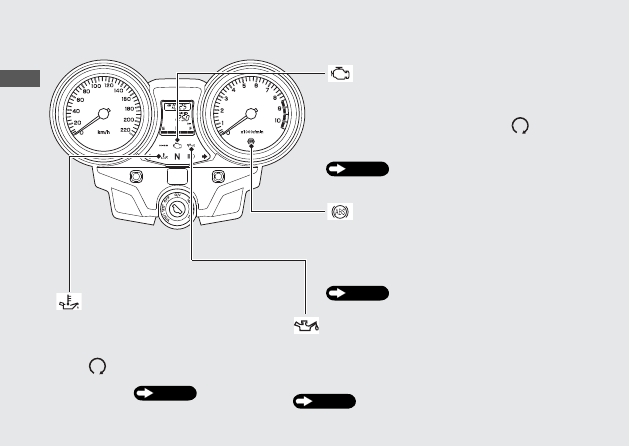

Сигнализатор неисправности (MIL) системы
впрыска (PGM-FI)

Индикатор антиблокировочной системы
(ABS)

Сигнализатор низкого давления масла

Сигнализатор высокой температуры
моторного масла

Кратковременно включается при повороте ключа в
замке зажигания в положение ON при выключателе
двигателя, находящемся в положении

 (RUN).

Если сигнализатор включается при работающем
двигателе:

Стр. 82

Включается при установке ключа зажигания в поло-
жение ON. Гаснет, когда скорость мотоцикла достига-
ет приблизительно 10 км/ч.
Если сигнализатор включается при движении:

Стр. 83

Включается при установке ключа зажигания в поло-
жение ON. Гаснет при пуске двигателя.
Если сигнализатор включается при работающем
двигателе:

Стр. 82

Кратковременно включается при повороте
ключа в замке зажигания в положение ON при
выключателе двигателя, находящемся в поло-
жении

 (RUN).

Если сигнализатор включается при работаю-
щем двигателе:

Стр. 81

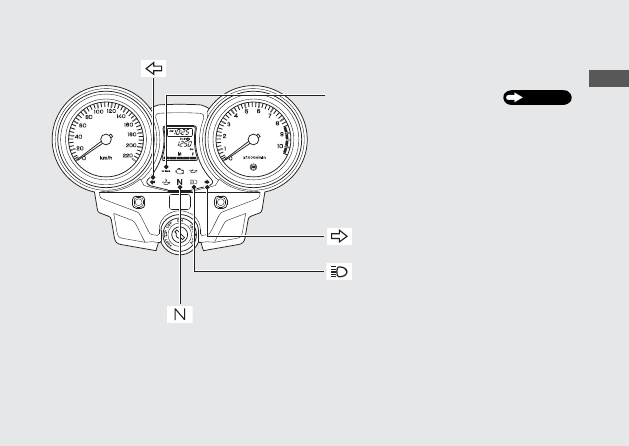

Индикатор левого указателя поворота

Индикатор правого указателя поворота

Индикатор дальнего света

Индикатор нейтрали

Индикатор системы иммобилайзера

Стр. 101

Кратковременно включается при повороте ключа



y

в замке зажигания в положение ON при выклю-
чателе двигателя, находящемся в положении
(RUN). Гаснет, если ключ зажигания имеет пра-
вильный код.
Если ключ зажигания находится в положении



y

OFF, индикатор может мигать каждые две секун-
ды в течение 24 часов.

Включается при включении нейтральной передачи.

Переключатели

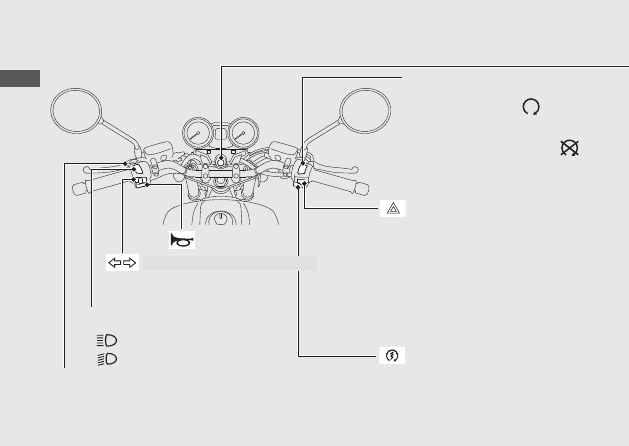

Выключатель двигателя
При обычной эксплуатации должен
оставаться в положении

 RUN

(РАБОТА).

В экстренной ситуации переключи-

8

те выключатель в положение



OFF (ВЫКЛ.) (стартер не функцио-
нирует) для остановки двигателя.

Работает, когда ключ в замке зажигания
установлен в положение ON. Может быть
установлен в выключенное состояние при
любом положении ключа в замке зажигания.

Аварийная сигнализация продолжает

8

работать и в положениях OFF и LOCK
ключа в замке зажигания, если была
включена, когда ключ в замке зажига-
ния был установлен в положение ON.

Служит для отключения фары при включе-
нии стартера.

Выключатель аварийной сигнализации

Кнопка звукового
сигнала

Выключатель указателей поворота

Переключатель ближнего и дальнего света
фары



y

: Дальний свет



y

: Ближний свет

Кнопка сигнализации дальним светом фары
Служит для сигнализации дальним светом фары.

При нажатии на выключатель ука-

8

затели поворота выключаются

Кнопка стартера

Замок зажигания
Включение/выключение электрообору-
дования мотоцикла, блокировка руля.

Ключ может быть извлечен из замка

8

зажигания, только когда замок
зажигания находится в положении
OFF или LOCK.

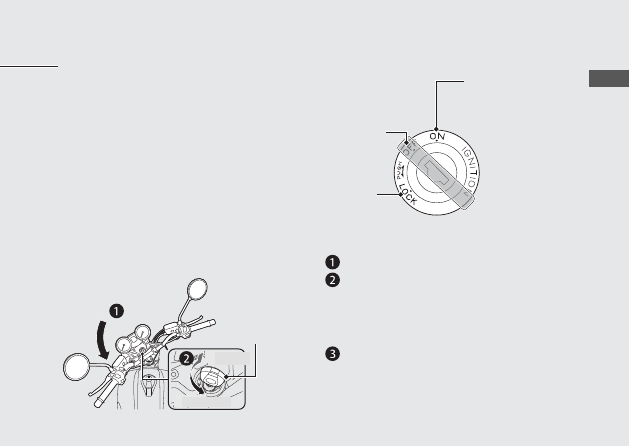

Замок руля
Блокирует руль на стоянке, предотвра-
щая угон мотоцикла.
Также рекомендуется использовать
U-образный противоугонный блокира-
тор колеса.

Ключ
зажигания

Повернуть

Нажать

OFF

Останавливается

двигатель.

LOCK

Блокирует руль.

ON
Включение электриче-
ской системы мотоцик-
ла для пуска двигателя/
езды.

Блокировка



T

 Поверните руль влево до упора.

 Нажмите на ключ и установите его в замке

зажигания в положение LOCK.

Если ключ не поворачивается в положение

8

LOCK, слегка покачайте руль из стороны
в сторону.

 Выньте ключ.

Разблокировка



T

Вставьте ключ в замок зажигания, нажмите на него
и поверните в положение OFF.
