13

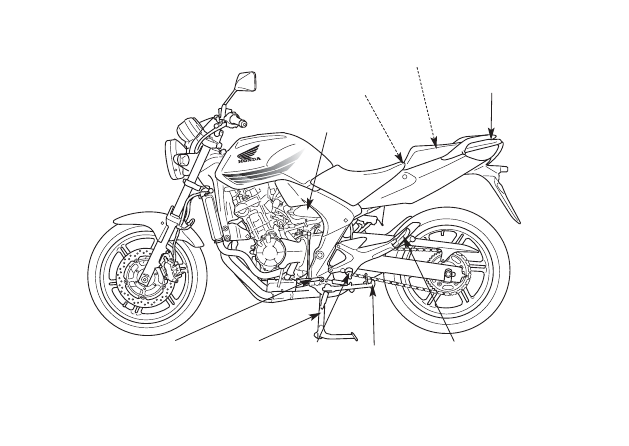

Держатель шлема

Замок седла

Отделение для документов

Воздухоочиститель

Подножка пассажира

Подножка Боковой упор

Педаль переключения
передач

Центральный
упор
(CBF600NA)

ПРИБОРЫ И ИНДИКАТОРЫ
Индикаторы располагаются на приборной пане*
ли. Их назначение изложено в таблицах на сле*
дующих страницах.

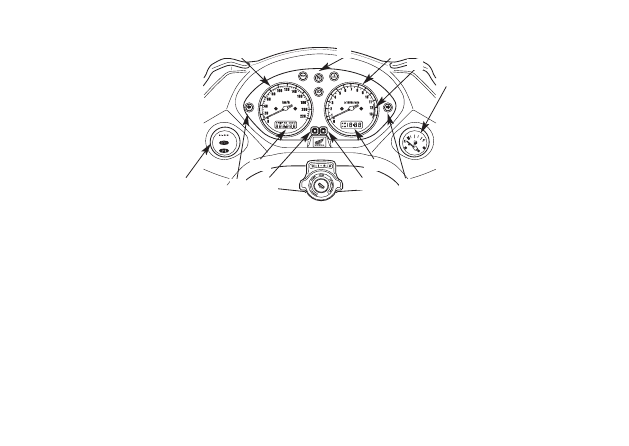

ПАНЕЛЬ ПРИБОРОВ CBF600S/SA

(1) Спидометр
(2) Индикатор дальнего света фар

Сигнализатор низкого давления моторного
масла
Индикатор нейтральной передачи
Сигнализатор температуры охлаждающей
жидкости

(3) Тахометр

(4) Красная зона тахометра
(5) Указатель уровня топлива
(6) Индикатор правого указателя поворота
(7) Кнопка коррекции показаний часов
(8) Кнопка Одометра / Указателя пробега за

поездку

(9) Индикатор левого указателя поворота

(10) Индикатор HISS

Сигнализатор ABS (CBF600SA)
Сигнализатор PGM*FI

(11) Дисплей цифровых часов
(12) Дисплей цифрового одометра

14

(1)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

(10)

(2)

(11)

(12)

15

(№ позиции) Наименование

Функции

(1) Спидометр

Показывает скорость движения.
Показывает скорость в километрах в час (км/ч)
или милях в час (миль/ч) в зависимости от ис*
полнения.
При включении зажигания стрелка тахометра
однократно качнётся по всей шкале до макси*
мальных значений.

(2) * Индикатор дальнего света (синий)

Высвечивается при включении дальнего света
фары.

* Сигнализатор низкого давления масла

(красный)

Высвечивается при падении давления масла в
двигателе ниже штатного значения. Высвечи*
вается при включении зажигания, когда двига*
тель не работает. Гаснет после запуска двига*
теля, кроме случаев, когда может периодически
вспыхивать при работе непрогретого двигателя
на холостом ходу.

ПРИМЕЧАНИЕ

Эксплуатация мотоцикла при низком давлении
моторного масла может привести к выходу
двигателя из строя.

* Индикатор нейтральной передачи (зелёный)

Высвечивается при включении нейтральной
передачи.

16

(№ позиции) Наименование

Функции

* Сигнализатор температуры охлаждающей

жидкости (красный)

Высвечивается при увеличении температуры
охлаждающей жидкости выше допустимого пре*
дела. Если сигнализатор загорелся во время
движения, остановитесь и проверьте уровень
охлаждающей жидкости в бачке. Ознакомьтесь
со страницами 37*38 Руководства и не продол*
жайте движения до устранения причины.

ПРИМЕЧАНИЕ

Работа при температуре выше допустимой мо*
жет привести к выходу двигателя из строя.

(3) Тахометр

Показывает частоту вращения вала двигателя в
оборотах в минуту. При включении зажигания
стрелка тахометра однократно качнётся по всей
шкале до максимальных значений.

(4) Красная зона тахометра

Никогда, даже после обкатки двигателя, не
допускайте ситуации, при которой стрелка
тахометра будет находиться в красной зоне.

ПРИМЕЧАНИЕ

Эксплуатация двигателя за пределами реко*
мендованной максимальной частоты вращения
(начало красной зоны тахометра) вала двигате*
ля может привести к выходу двигателя из строя.
