Honda CB400. Система зарядки









image image

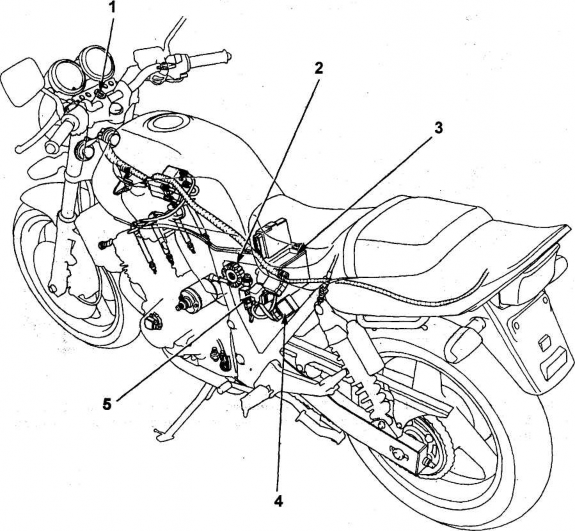

Расположение компонентов системы зарядки (CB400N). 1 замок зажигания, 2 генератор, 3 аккумуляторная батарея, 4 регулятор напряжения, 5 главный предохранитель (30А).






Аккумуляторная батарея

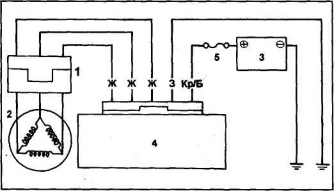

Принципиальная схема системы зарядки. 1 разъем генератора, 2 генератор, 3 аккумуляторная батарея, 4 регулятор напряжения, 5 главный предохранитель (30А).

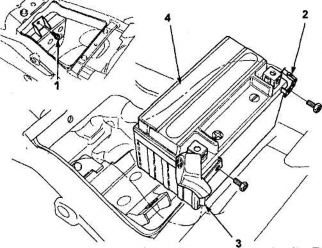

1 болт крышки, 2 провод отрицательной клеммы, 3 провод положительной клеммы, 4 аккумуляторная батарея.




  1. Проверьте напряжение на выводах аккумулятор ной батареи, если оно ниже номинального, заряди те аккумуляторную батарею.

    Номинальное

    напряжение .............................................. более 12,8 В

  2. Проверьте напряжение на выводах аккумулятор ной батареи при работающем двигателе и включенном дальнем свете фары.

    Номинальное напряжение

    (при 5000 об/мин) ........................................14,0-16,0 В

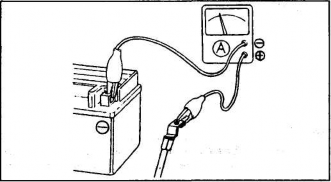

  3. Проверьте с помощью амперметра отсутствие замыкания на массу электрооборудования. Максимальный ток...........................................0,01 мА

CB400N(кОм)

-\+

1

2

3

4

5

1

-



2

0,5-10

-

3

0,5-10

-

4

0,5-10

-

5

0,7-15

0,5-10

0,5-10

0,15-10

-

CB400F(SK30SEI)(кОм)

-\+

1

2

3

4

5

1

-

2

0,5-10

-

30 500

30 500

10-200

3

0,5-10

-

4

0,5-10

-

5

1 -20

0,5-10

0,5-10

0,15-10



CB400F(SH609)(кОм)

-\+

1

2

3

4

5

1

-

2

0,5-10

-

30 500

30 500

10-200

3

0,5-10

30 500

-

30 500

10-200

4

0,5-10

30 500

30 500

-

10-200

5

1 -20 .

0,5-10

0,5-10

0,15-10

-

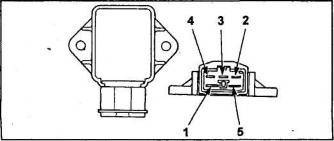

Регулятор напряжения (выпрямитель)

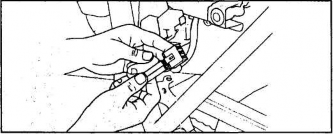

2. Проверьте наличие напряжения аккумуляторной батареи между выводами разъема выпрямителя (Кр) и (Б), проверьте наличие проводимости между выводом разъема (3) и массой.

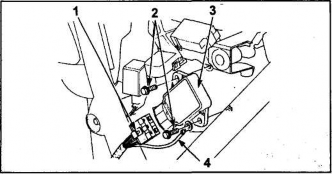

разъем выпрямителя, 2 болт крепления,

3 регулятор напряжения (выпрямитель), 4 провод массы.



Вывод"+"

Вывод"-"

А

L

в

Е

А

-

3-50

L

-

5-100

В

.-



Е

5 100

-



1. Проверьте сопротивление между выводами выпрямителя.

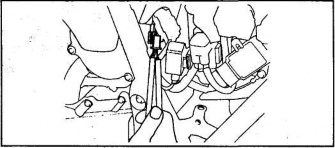

3. Проверьте сопротивление обмотки генератора.





Номинальное сопротивление .................. 0,1 -1,0 Ом

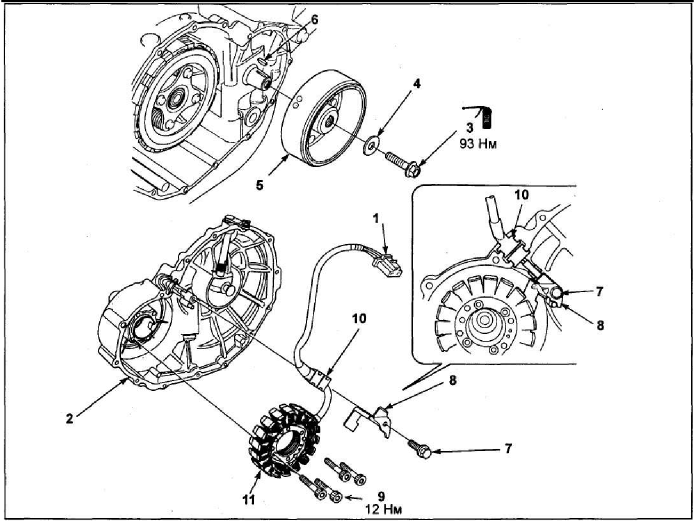

Генератор. 1 разъем генератора, 2 правая крышка картера, 3 болт крепления маховика (ротора), 4 шайба, 5 маховик (ротор генератора), 6 шпонка, 7 болт зажима проводки, 8 зажим проводки, 9 болты крепления статора, 10 разъем, 11 статор в сборе.

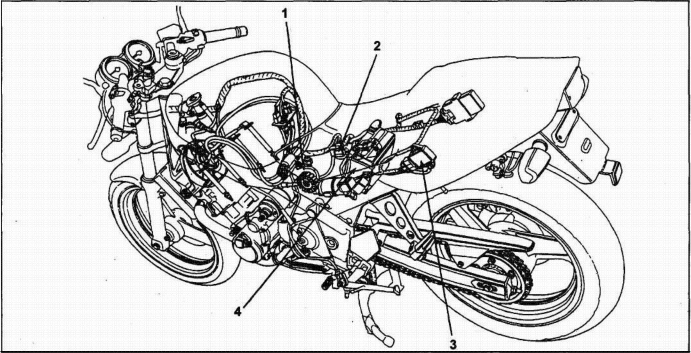

Расположение компонентов системы зарядки (CB400F). 1 генератор, 2 главный предохранитель

(30А), 3 выпрямитель, 4 аккумуляторная батарея.
