ОРГАНЫ УПРАВЛЕНИЯ И УКАЗАТЕЛИ МОТОЦИКЛА RACER RC200LT
1. Левая рукоятка
2. Рычаг сцепления
3. Приборная панель
4. Рычаг переднего тормоза
5. Правая рукоятка
Рисунки конкретной модели могут отличаться от рисунков указанных в
Руководстве по эксплуатации.

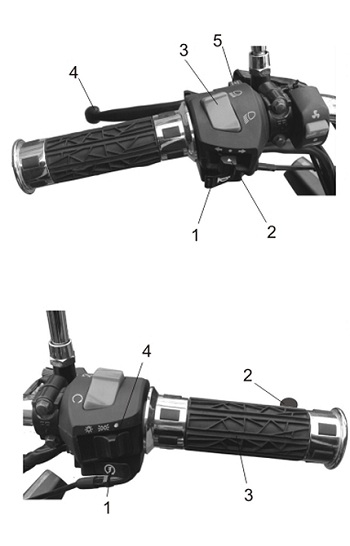

ОРГАНЫ УПРАВЛЕНИЯ, РАСПОЛОЖЕННЫЕ НА ЛЕВОЙ
РУКОЯТКЕ
1. Кнопка звукового сигнала. Нажмите, чтобы прозвучал сигнал.
2. Переключатель сигнала поворота.
Сдвиньте влево при повороте налево или вправо при повороте направо.
3. Переключатель дальнего - ближнего света.
Ю - дальний свет
ID - ближний свет
4. Рычаг сцепления.
5. Рычаг управления воздушной заслонкой.
ОРГАНЫ УПРАВЛЕНИЯ, РАСПОЛОЖЕННЫЕ НА ПРАВОЙ
РУКОЯТКЕ
1. Кнопка электростартера
При запуске двигателя удерживайте кнопку не более 5 секунд. Если
двигатель не запускается, следует выключить зажигание и повторить
попытку через минуту.
2. Рыча переднего тормоза.
3. Ручка газа.
4. Переключатель света.
- световые приборы выключены, можно использовать указатели поворота.
- включено: подсветка приборной панели, габаритный свет в передней фаре,
задний фонарь, можно использовать указатели поворота.
- включено: подсветка приборной панели, передняя фара, задний фонарь,
можно использовать указатели поворота.
БЕНЗОБАК
1. Открутите крышку бензобака.
2. Залейте неэтилированный бензин.
3. Закрутите крышку бензобака.
Бензин - относится к легковоспломеняющимся жидкостям и при определенных
условиях может загореться.
Заправляйтесь на открытом воздухе при выключенном
двигателе.
Избегайте контакта кожи с бензином, не вдыхайте его пары.
