Раздел 1. Общее
Содержание
-
Вводное описание мотоцикла 1
-
Технические характеристики и параметры 2
Раздел 2. Сведения для ремонта и технического обслуживания
-
Эксплуатационные и регулировочные параметры 3
-
Силовой агрегат 3
-
Трансмиссия 4
-
Ходовая часть 4
-
Система рулевого управления 4
-
Указания по сборке узлов и требования к инструментам 6
-
Значения моментов затяжки резьбовых соединений 6
-
Расположение установочных меток 6
-
Инструменты для технического обслуживания 7
Раздел 3. Обслуживание и ремонт двигателя
-
Техническое обслуживание двигателя 10
-
Снятие, ремонт, проверка и обслуживание цилиндра 17
-
Разборка, сборка и ремонт картера двигателя 22
-
Обслуживание и ремонт кривошипно-шатунного механизма 29
-
Обслуживание и ремонт газораспределительного механизма 35
-
Обслуживание и ремонт топливной системы 46
-
Снятие, ремонт, проверка и обслуживание топливного бака 46
-
Снятие, ремонт, проверка и обслуживание карбюратора 49
-
Обслуживание впускной и выхлопной систем 54
-
Обслуживание системы смазки 58
-
Обслуживание системы охлаждения 64
Раздел 4. Обслуживание трансмиссионной части
-
Обслуживание системы запуска двигателя 65
-
Снятие, ремонт, проверка и обслуживание электростартера 68
Содержание (продолжение)
-
Обслуживание механизма сцепления 74
-
Обслуживание механизма заднего привода 90
Раздел 5. Обслуживание ходовой части
-
Обслуживание рамы и принадлежностей 94
-
Обслуживание системы подвески 98
-
Снятие, ремонт, проверка и обслуживание
переднего амортизатора 101
5.3. Обслуживание колес 106
Раздел 6. Обслуживание органов управления и тормозной системы
-
Обслуживание органов управления 110
-
Обслуживание тормозной системы 114
Раздел 7. Обслуживание сигнальной и электрической систем
-
Обслуживание системы зарядки аккумулятора 118
-
Обслуживание системы зажигания 121
-
Обслуживание сигнальной системы 124
-
Обслуживание системы освещения 128
-
Обслуживание электрической системы управления 131
Раздел 8. Обслуживание сигнальной и электрической систем 137
Принципиальная схема электрических соединений 149
Раздел 1.
Общее описание мотоцикла Zongshen ZS200GS

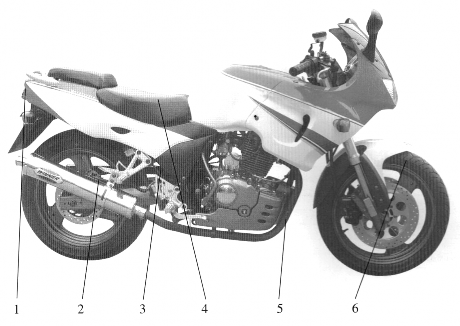

Рис. 1-1.
Вид справа.
1 – задний блок-фонарь; 2 – задняя тормозная система; 3 – задняя подвеска; 4 –
сиденье; 5 – глушитель; 6 – переднее колесо

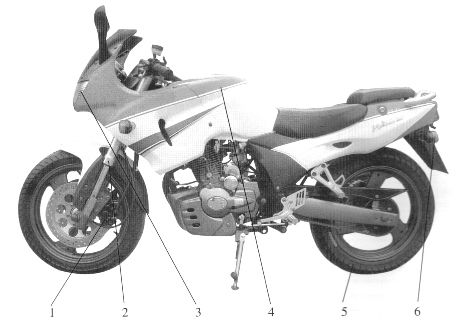

Рис. 1-1.
Вид слева.
1 – передняя тормозная система; 2 – передняя подвеска; 3 – блок-фара; 4 –
топливный бак; 5 – заднее колесо; 6 – задний левый указатель поворота
Таблица 1-1.
1.2. Технические характеристики и параметры мотоцикла Zongshen ZS200GS
Параметр |
Значение |
Длина х ширина х высота |
2010 мм × 760 мм × 1080 мм |
Колесная база |
1360 мм |
Минимальный клиренс |
130 мм |
Сухой вес |
170 кг |
Максимальная полезная нагрузка |
150 кг |
Двигатель |
Модель двигателя |
167FML-3 |
Тип, число цилиндров |
1-цилиндровый, 4-тактный; охлаждение воздушное |
Диаметр цилиндра / ход поршня |
67,0 мм × 55,7 мм |
Объем цилиндра |
196,4 мл |
Степень сжатия |
9:1 |
Тип карбюратора |
PZ30 |
Воздушный фильтр |
полиуретановая губка |
Способ смазки |
давление/разбрызгивание |
Способ запуска двигателя |
Электро-/кикстартер |
Макс. мощность/число оборотов |
10,8 кВт (8000 ±500 об./мин.) |
Макс. момент/число оборотов |
13,0 Н·м (6500 ±500 об./мин.) |
Число оборотов холостого хода |
1500 ± 150 об./мин. |
Ходовая часть |
Передняя подвеска |
гнездовая/масляный амортизатор |
Задняя подвеска |
гнездовая/масляный амортизатор |
Угол поворота руля |
25° |
Тип шины /
давление |
переднее колесо |
110/70-17 200 кПа |
заднее колесо |
140/70-17 225 кПа |
Привод |
цепной |
Мин. диаметр разворота |
5900 мм |
Трансмиссия |
Сцепление |
ручное, многодисковое, в масляной ванне |
Коробка переключения передач |
механическая, 5-ступенчатая |
Способ переключения передач |
при помощи рычага левой ногой |
Передаточное число главной передачи |
3,333 |
Конечное передаточное число |
2,533 |
Передаточное число |
-
передача
-
передача
-
передача
-
передача
-
передача
|
2,909 |
1,867 |
1,389 |
1,150 |
0,955 |
Цепь |
Модель |
428H |
Номер |
132 |
|
Передний тормоз |
дисковый |
Задний тормоз |
дисковый |
Электрическая система |
Система зажигания |
C.D.I. (электронная на емкостном разряде) |
Свеча зажигания |
D8EA (NGK) |
Зазор электродов свечи зажигания |
0,6 мм – 0,7 мм |
Аккумуляторная батарея |
12В; 7А·ч |
Предохранитель |
10А |
Передняя фара |
12В / 35Вт / 35Вт |
Задний габарит/Стоп-сигнал |
12В / 5Вт / 21Вт |
Указатель поворота |
12В / 10Вт |
Индикатор включения указателя поворота |
12В / 1,7Вт |
Подсветка приборов |
12В / 1,7Вт; 12В / 1,7Вт |
Индикатор включения нейтрали |
12В / 1,7Вт |
Передний габарит |
12В / 3Вт |
Угол опережения зажигания |
20° до ВМТ (1200 об./мин.) |
Эксплуатацион- ные жидкости |
Марка топлива (октановое число) |
≥ 90 (GB17930-1999) |
Топливный бак |
Емкость |
20 л |
Резерв |
2 л |
Масляная система двигателя |
Тип масла |
SF 15W/40 (GB11121-1995) |
Емкость |
1,1 л |
Масляные амортизаторы |
Тип масла |
HQ-10 |
Емкость |
200 ±5 мл |
