СХЕМА ЭЛЕКТРОННОГО КОРРЕКТОРА УГЛА ОПЕРЕЖЕНИЯ ЗАЖИГАНИЯ МОТОЦИКЛОВ «УРАЛ», «ДНЕПР»




Предлагаем применить устройство, работающее с блоком электронного зажигания, схема которого приведена на рис. 6.39.

Все элементы устройства, за исключением резистора R8, светодиода VD11, установлены на печатной плате (рис. 6.40). Типы применяемых деталей. Конденсаторы С2 и С5 - типа К53-14, все остальные - КМ. Все постоянные резисторы - МЛТ, подстроечный резистор R12 - СПЗ-6, R8

- СПЗ-12А. Диоды КД102Б и КД521А можно заменить диодами КД522, КД 510, КД102 с любым буквенным индексом, а КД209А-КД208 или КД105 с любой буквой. Вместо КС168 и Д818Е можно установить другие стабилитроны с соответствующим напряжением.

Для настройки корректора к нему нужно подключить к источнику постоянного тока напряжением 12 - 14 В, между проводом от резистора R23 и "плюсом" питания временно припаять двухваттный резистор сопротивлением 150 - 300 Ом. Ко входу вместо прерывателя необходимо подсоединить нормально разомкнутые контакты электромагнитного реле, а его обмотку - к выходу генератора звуковой частоты. Затем на обмотку реле нужно подать низкое напряжение частотой 50 Гц, перевести движок резистора R8 в режим максимального сопротивления и резистором R12 установить на коллекторе VT3 напряжение 1,2 В.

Настроенную плату покрыть лаком с двух сторон, желательно установить в тот же корпус, где расположен блок зажигания. Установив корректор на мотоцикл, нужно ослабить винты крепления прерывателя и повернуть его в сторону "раннего" угла до упора. Движок сопротивления R8 повернуть в положение минимального (теперь оно будет "самым ранним") и запустить мотор. После прогрева двигателя нужно проверить работу электронного устройства на холостом ходу, а затем в процессе эксплуатации мотоцикла.

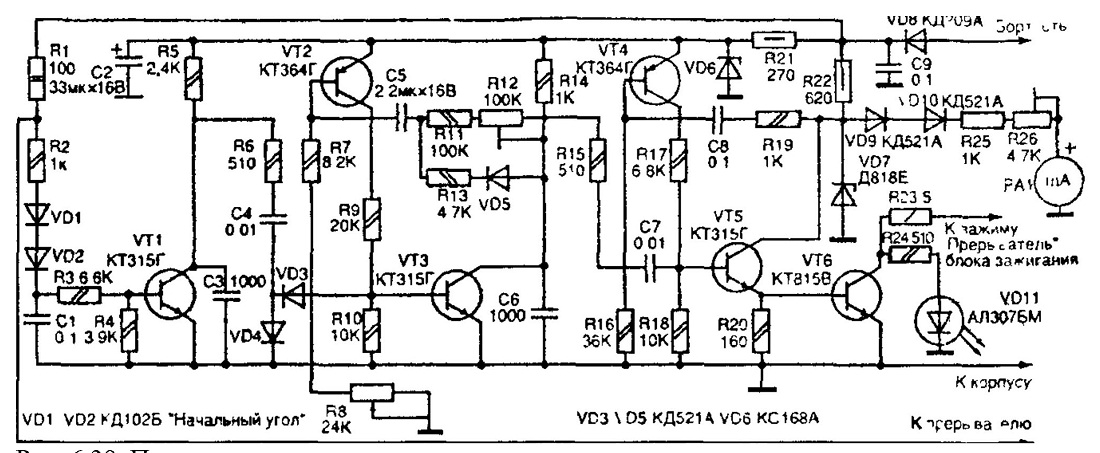

Рис. 6.39. Принципиальная схема электронного корректора угла опережения зажигания стабилизации. Транзисторы КТ315Г можно заменить на КТ312Б, В или КТ342А, Б, а КТ361Г - на КТ361Б, В или КТ201Б-Г. В выходном ключе кроме транзисторов КТ815В могут работать КТ603, КТ608 или КТ817.

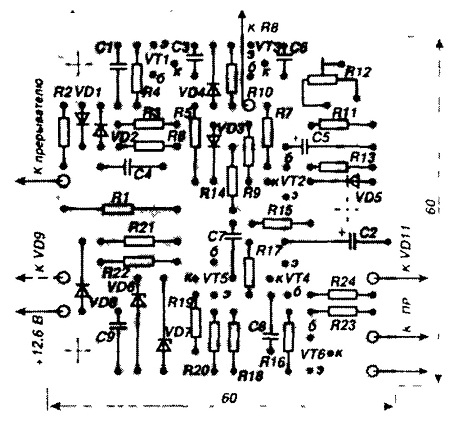

Рис. 6.40. Печатная плата электронного устройства регулировки угла опережения зажигания
