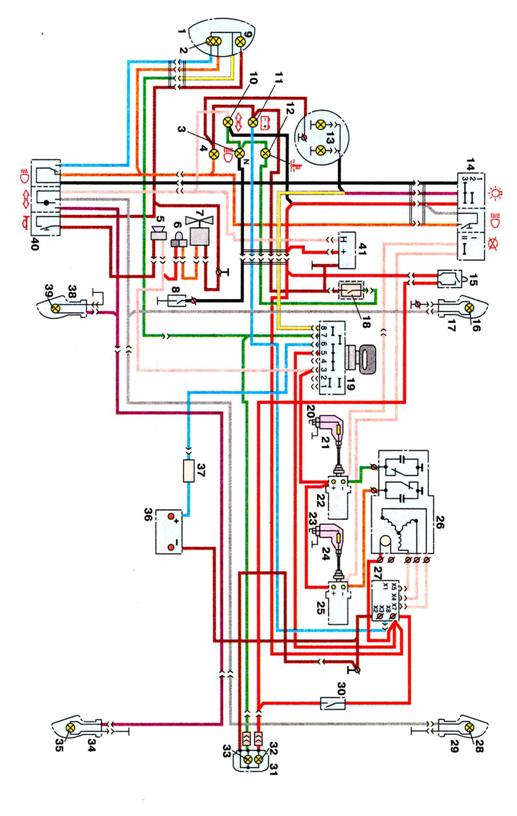

Мотоцикл Иж 6.113-05. Схема электрооборудования
10.4
Мотоцикл Иж 6.113-05. Двигатель с коробкой передач в разрезе.
Двигатель с коробкой передач в разрезе. 1 – кольцо уплотнительное, 2 – головка цилиндра, 3 – кольцо уплотнительное, 4 – цилиндр левый, 5 – поршень в сборе, 6 –подшипник игольчатый,
7 – палец поршня, 8 – кольцо стопорное, 9 – прокладка цилиндра, 10 – маховик выносной. 11 – прокладка, 12 – вал коленчатый левый, 13 – крышка левая, 14 – насос водяной, 15 – звездочка вала коленчатого, 16 – манжета, 17 – шайба волнообразная, 18 – подшипник №6-304.А, 19 – шайба регулировочная, 20 – шайба регулировочная, 21 – диск нажимной сцепления, 22 – гайка фасонная, 23 – барабан сцепления внутренний, 24 – втулка распорная наружного барабана, 25 – подшипник № 204. 26 – кольцо установочное, 27 – кольцо стопорное, 28 – диск ведомый муфты сцепления, 29 – диск ведущий муфты сцепления, 30 – диск опорный муфты сцепления, 31 – барабан наружный муфты сцепления, 32 – цепь моторной передачи, 33 – шайба регулировочная, 34 – подшипник №203, 35 – вал переключения передач, 36 – крышки картера правая в сборе, 37 – картер, 38 – вал вторичный, 39 – шайба установочная, 40 – вал червячный, 41 - шайба, 42 – вал промежуточный с шестернями, 43 – вал первичный с шестернями, 44 – шарик, 45 – стержень упорный муфты сцепления, 46 – шайба регулировочная, 47 – шайба, 48 – вал пускового механизма, 49 – отражатель, 50 – кольцо уплотнительное, 51 – втулка, 52 – свеча зажигания, 53 – цилиндр правый, 54 – кольцо уплотнительное, 55 – вал коленчатый правый, 56 – шпонка, 57 – генератор, 58 – шпонка, 59 – кулачок прерывателя. 60 – болт, 61 –манжета правая с крышкой, 62 – подшипник № 205. 63 – кольцо, 64 –толкатель муфты сцепления, 65 – колпачок, 66 – гайка вторичного вала, 67 – кольцо пружинное, 68 – шайба стопорная, 69 – манжета, 70 – звездочка вторичного вала, 71 – подшипник № 203, 72 – шайба регулировочная, 73 – кулачок автомата, 74 – шплинт, 75 – шайба, 76 – болт.
