СБОРКА МОТОБЛОКА ПРОФЕР 100 КБ, 105 КБ
1. Установите ходовые колеса на валу трансмиссии, и закрепите двумя
цилиндрическими пальцами Ø8х50 и двумя штифтами Ø8x2x38.
2. Установите соединяющую стойку на корпус, закрепите пальцами, и
штифтами Ø 3.8x81.
3. Установите серединную часть стойки поручня, законтрите её замыкающим
поручнем. Установите стойку поручня в серединную часть по схеме, и
законтрите подъёмный поручень через плоскую шайбу Ø 16 и пружинную шайбу
Ø 16 гайкой M16x180.
Установка фрез
Перед работой на левую и правую сторону приводного вала ходового
механизма агрегата установите фрезы и закрепите их двумя цилиндрическими
штифтами Ø 8*50.

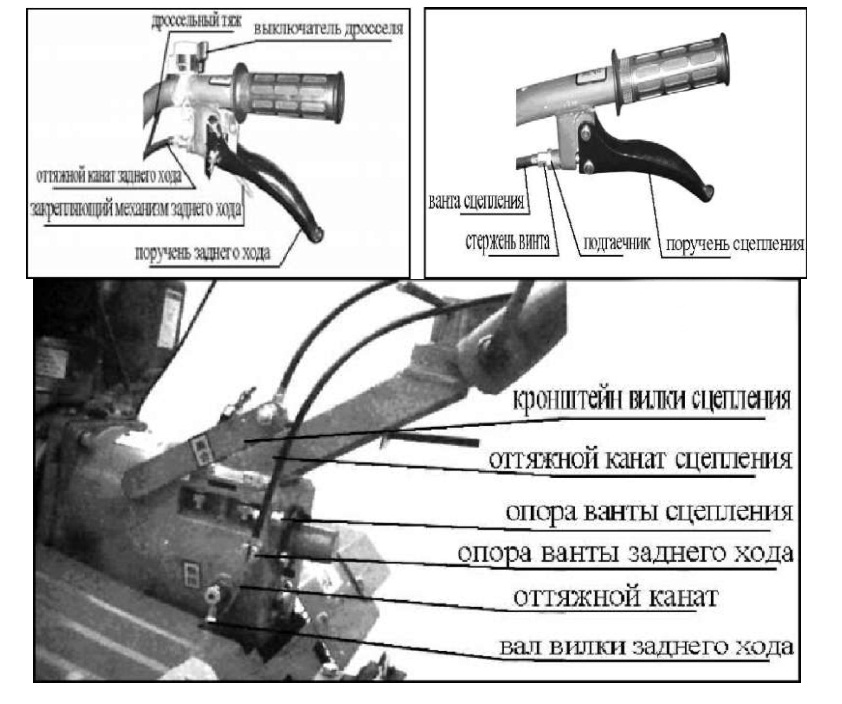

УСТАНОВКА И РЕГУЛИРОВКА ТРОСА СЦЕПЛЕНИЯ МОТОБЛОКА ПРОФЕР 100 КБ, 105 КБ
1. Отвернуть подгаечник винта троса сцепления.
2. Закручивать винт по часовой стрелке до тех пор,
пока ход стойки поручня не будет минимальным.
3. Конец винта закрепить на кронштейн сцепления на задней части картера
коробки передач, и вставить конец ванта в большое отверстие.
4. Стальной трос протянуть через отверстие М8 на двигающей опоре
кронштейна сцепления, соответственно нажать кронштейн сцепления, и
закрепить конец троса на опору винта сцепления.
5. Открутить винт, затянуть до упора и отпустить поручень управления
сцеплением до тех пор, пока поручень будет возвращаться в исходное
положение с помощью пружины внутри сцепления, и закрепить подгаечник.
