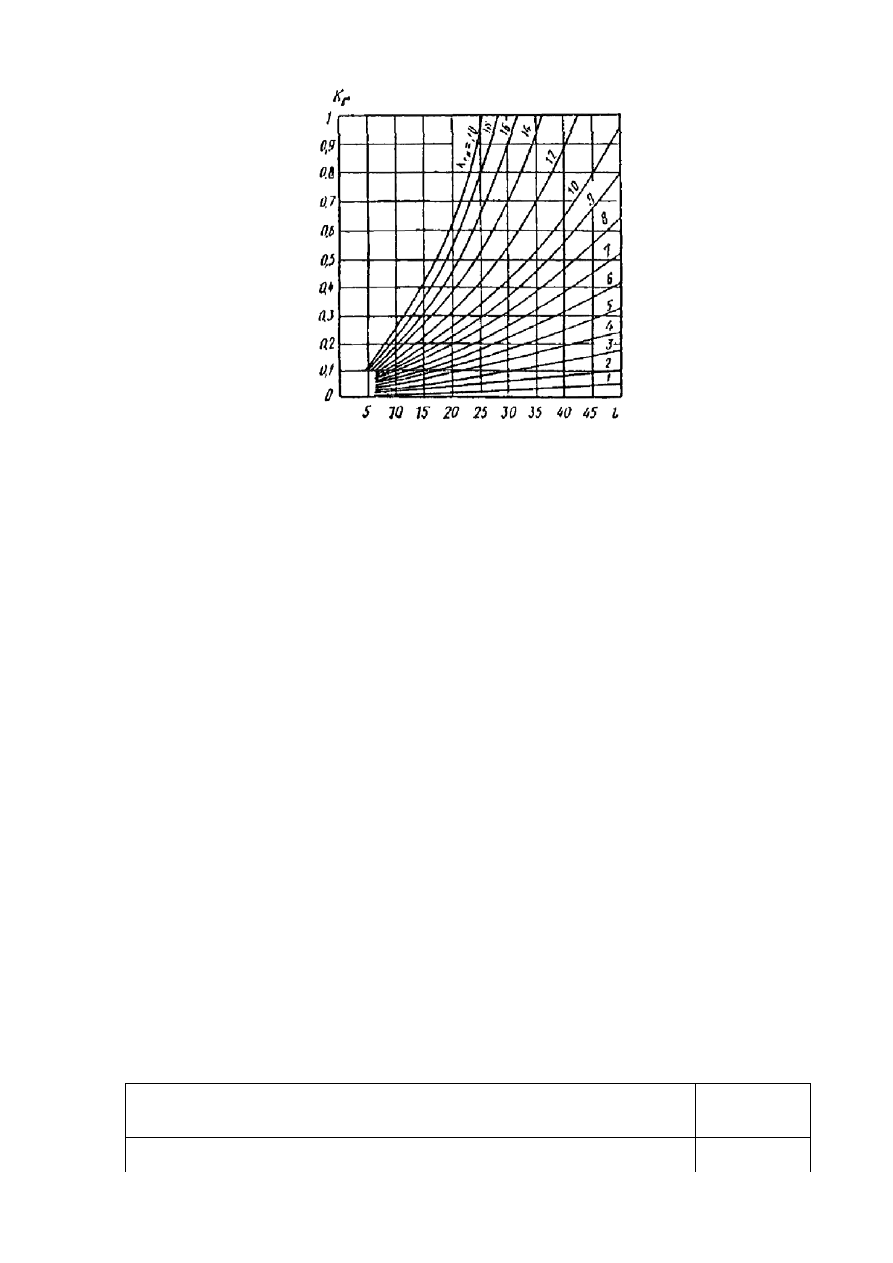

Рис. 71. График значений грузовых коэффициентов

в зависимости от

коэффициента собственного веса

св

и пролета конструкции l, м.

Для оценки весовой эффективности запроектированной несущей конструкции

следует определить фактический коэффициент собственного веса K

св

фак

по формуле

св

фак

= 1000g

св

фак

/[(g

св

фак

+ g

+ P

вр

)l].

ПРИЛОЖЕНИЕ 3

ПРАВИЛА* УЧЕТА СТЕПЕНИ ОТВЕТСТВЕННОСТИ ЗДАНИЙ И

СООРУЖЕНИЙ ПРИ ПРОЕКТИРОВАНИИ КОНСТРУКЦИЙ

* «Бюллетень строительной техники», № 7, 1981 и № 10, 1982.

1. Настоящие правила применяются при проектировании конструкций зданий и

сооружений  объектов  промышленности,  сельского  хозяйства,  энергетики,  транспорта,
связи,  водного  хозяйства  и  жилищно-гражданского  назначения,  кроме  объектов,  для
которых  порядок  учета  степени  их  ответственности  установлен  в  соответствующих
главах части II СНиП «Нормы проектирования».

2. При проектировании конструкций степень ответственности зданий и сооружений

следует учитывать коэффициентом надежности по назначению γ

согласно стандарту

Совета экономической взаимопомощи СТ СЭВ 384-76 «Строительные конструкции и
основания».

Степень ответственности зданий и сооружений определяется размером

материального и социального ущерба, возможного при достижении конструкциями
предельных состояний.

3. На коэффициент надежности по назначению γ

следует делить предельные

значения несущей способности, расчетные значения сопротивлений, предельные
значения деформаций, раскрытия трещин или умножать расчетные значения нагрузок,
усилий или иных воздействий.

4. Значения коэффициента надежности по назначению γ

устанавливаются в

зависимости от класса ответственности зданий и сооружений по прилагаемой таблице.

Т а б л и ц а

Класс ответственности зданий и сооружений

Коэффициент

надежности по

назначению γ

Класс I. Основные здания и сооружения объектов, имеющих особо важное
народнохозяйственное и (или) социальное значение, такие, как: главные корпуса ГЭС,

Класс ответственности зданий и сооружений

Коэффициент

надежности по

назначению γ

АЭС,  центральные  узлы  доменных  печей,  дымовые  трубы  высотой  более 200 м,
телевизионные  башни,  сооружения  магистральной  первичной  сети  ЕАСС,  резервуары
для  нефти  и  нефтепродуктов  емкостью  более 10 тыс.  м

, крытые спортивные

сооружения  с  трибунами,  здания  театров,  кинотеатров,  цирков,  крытых  рынков,
учебных  заведений,  детских  дошкольных  учреждений,  больниц,  родильных  домой,
музеев, государственных архивов и т.п.
Класс II.  Здания  и  сооружения  объектов,  имеющих  важное  народнохозяйственное  и
(или)  социальное  значение  (объекты  промышленного,  сельскохозяйственного,
жилищно-гражданского назначения и связи, не вошедшие в I и III классы)

0,95

Класс III.

Здания

сооружения

объектов,

имеющих

ограниченное

народнохозяйственное и (или) социальное значение, такие, как: склады без процессов
сортировки и упаковки для хранения сельскохозяйственных продуктов, удобрений,
химикатов, угля, торфа и др., теплицы, парники, одноэтажные жилые дома, опоры
проводной связи, опоры освещения населенных пунктов, ограды, временные здания и
сооружения* и тому подобное

0,9

П р и м е ч а н и е . Для ненесущих кирпичных стен, самонесущих панелей, перегородок, перемычек

над  проемами  в  стенах  из  штучных  материалов,  фундаментных  балок,  заполнений  оконных проемов,
переплетов  светоаэрационных  фонарей,  конструкций  ворот,  вентиляционных  шахт  и  коробов,  полов  в
грунте,  сборных  конструкций  в  процессе  перевозки  и  монтажа  всех  видов  конструкций  при  расчете  в
стадии монтажа следует все значения коэффициента γ

, приведенные в таблице, умножать на 0,95.

* Для временных зданий и сооружений со сроком службы до 5 лет допускается принимать γ

= 0,8.

ПРИЛОЖЕНИЕ 4

РЕКОМЕНДАЦИИ ПО РАСЧЕТУ ПЛОСКИХ ДЕРЕВЯННЫХ КОНСТРУКЦИЙ

НА МОНТАЖНЫЕ СИЛОВЫЕ ВОЗДЕЙСТВИЯ

1. Сквозные плоские деревянные конструкции типа стропильных ферм, пологих

арок, с затяжкой, монтируемые в целом виде, должны проверяться расчетом на
монтажные силовые воздействия, в соответствии с принятой для них в проекте схемой
оснастки и захвата и с соблюдением требований пп.

в отношении предельных

значений  гибкости  из  рабочей  плоскости.  В  расчете  следует  учитывать  три  стадии
монтажа:  первую - при  кантовке  собранной  конструкции  из  горизонтального  в
вертикальное  положение,  для  которой  необходимо  проверить  надежность  пояса  и
стыковых  соединений  при  выгибе  конструкций  из  рабочей  плоскости;  вторую - при
подъеме конструкции в вертикальном положении, когда она, как правило, работает по
двухконсольной  балочной  схеме с  изменением  знака усилия  в  поясах  по  сравнению  с
основным  расчетным  случаем  нагружения;  на  этом  этапе,  если  оба  пояса  фермы
жесткие, нижний пояс вместо растяжения испытывает сжатие и должен быть проверен
на  устойчивость  из  плоскости  конструкции,  верхний  же  пояс  при  подъеме  вместо
сжатия  работает  на  растяжение  и  необходима  проверка  в  нем  стыковых  соединений.
Если же нижний пояс гибкий, например, в металлодеревянных фермах, то при подъеме
с помощью траверсы он выключается из работы, а верхний пояс при этом работает на
изгиб  и  наиболее  опасным  оказываются  стыковые  соединения  в  нем;  третью - при
установке конструкции на опоры и закреплении ее в вертикальном рабочем положении
временными гибкими или жесткими связями, когда конструкция работает по основной
рабочей схеме, но с меньшим числом точек закрепления верхнего пояса из плоскости;
чем это предусматривается постоянными связями жесткости.

2. Расчетной нагрузкой при монтаже является нагрузка от собственного веса

конструкции  (с  учетом  коэффициента  перегрузки),  которая  для  ферм  и  балок
принимается  равномерно  распределенной  по  всему  пролету.  Так  как  динамический
коэффициент  монтажной  нагрузки  и  коэффициент  повышения  расчетного
сопротивления на ее кратковременность по своей величине одинаковы и равны 1,2, то
расчет  ведется  на  статическую  нагрузку  от  собственного  веса  без  повышения

расчетных сопротивлений.

Т а б л и ц а 38

Зависимость ширины сечений деревянных элементов от пролета конструкций

Вид конструкций

Пролет, м

Ширина

сечения, см

Вид конструкции

Пролет, м

Ширина

сечения, см

До 18

До 15

21 - 24

18 - 21

27 - 30

Балки, арки, фермы с

неразрезным верхним

поясом и

гнутоклееные рамы

33 - 36

Фермы с разрезным

верхним поясом и рамы с

зубчатым соединением в

карнизном узле

27 - 30

3. Сплошные плоские конструкции в виде дощатоклееных трехшарнирных арок и

рам с опиранием на фундаменты, монтируемые целиком, проверяются расчетом при
кантовке и раскреплении временными связями, а в случае монтажа полуарками и
полурамами с временной промежуточной опорой в середине пролета - рассчитываются
по стадии временного крепления связями.

4. По условиям монтажной жесткости ширины сечений деревянных элементов

плоских конструкций в зависимости от пролета рекомендуется принимать не менее
указанных в табл.

5. Монтажная гибкость деревянных поясов балок, ферм и арок из рабочей плоскости

с учетом возможного повышения жесткости за счет оснастки (траверс и других
средств) не должна превышать:

а) при подъеме и установке конструкций на опоры: для поясов без стыков 400; для

поясов со стыками 350;

б) при закреплении конструкций временными оттяжками: для поясов без стыков 350;

для поясов со стыками 300.

Расчетная длина при определении гибкости поясов принимается:
для нижнего пояса (в процессе подъема конструкции) равной всему пролету

конструкции, если отсутствуют элементы оснастки, повышающие жесткость пояса из
рабочей плоскости или двойному расстоянию от свободного конца пояса до места
перехода к усиленному оснасткой сечению;

для верхнего пояса (в стадии установки конструкции на опоры и временного

раскрепления из рабочей плоскости) равной наибольшему расстоянию между точками
закрепления обжимающими траверсами или временными связями (оттяжками) и
опорными анкерными болтами.
