топливный бак;
отопительная установка;
топливный насос;
соединительная трубка

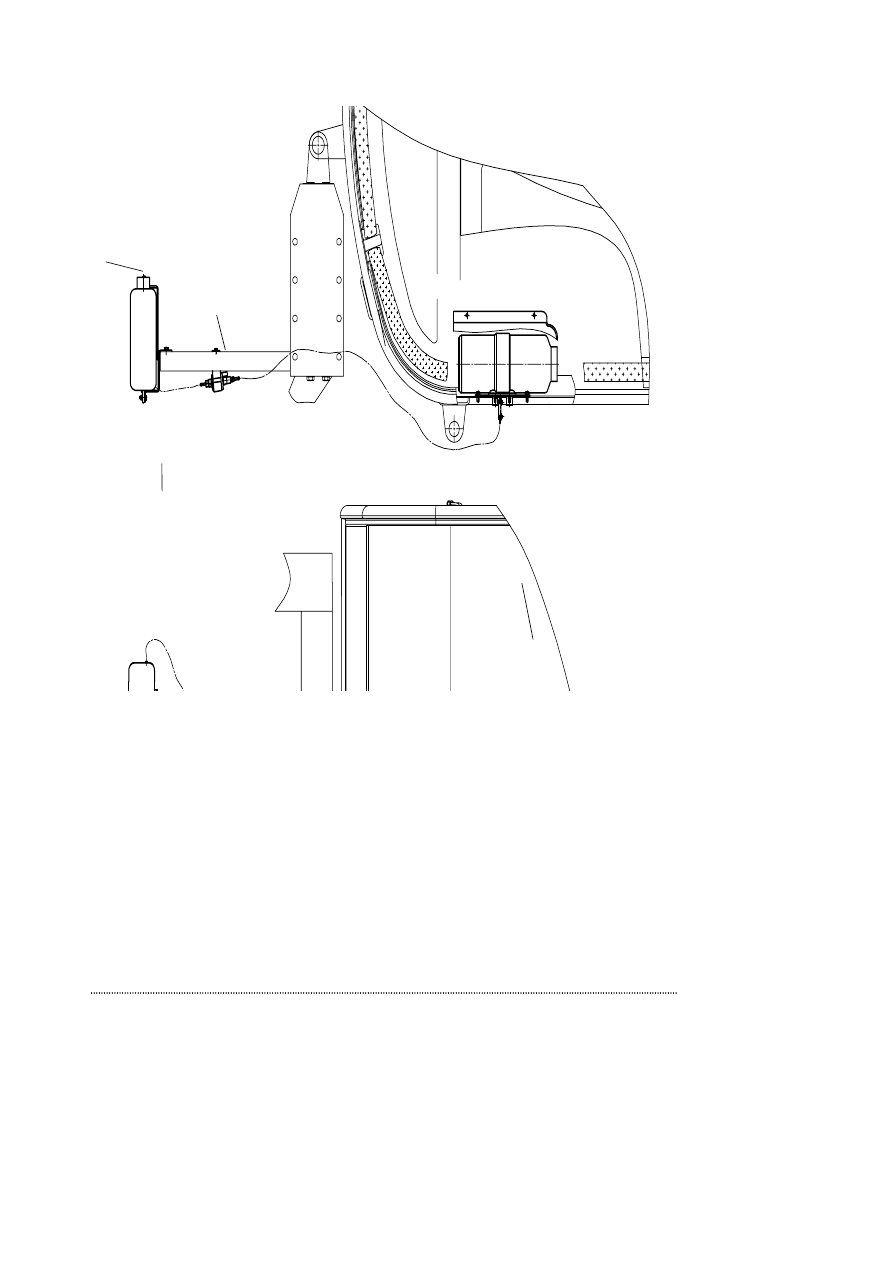

Рисунок 3.7 – Система обогрева кабины крановщика

1

2

3

4

4



3-10

Панель салона
передняя

верхняя

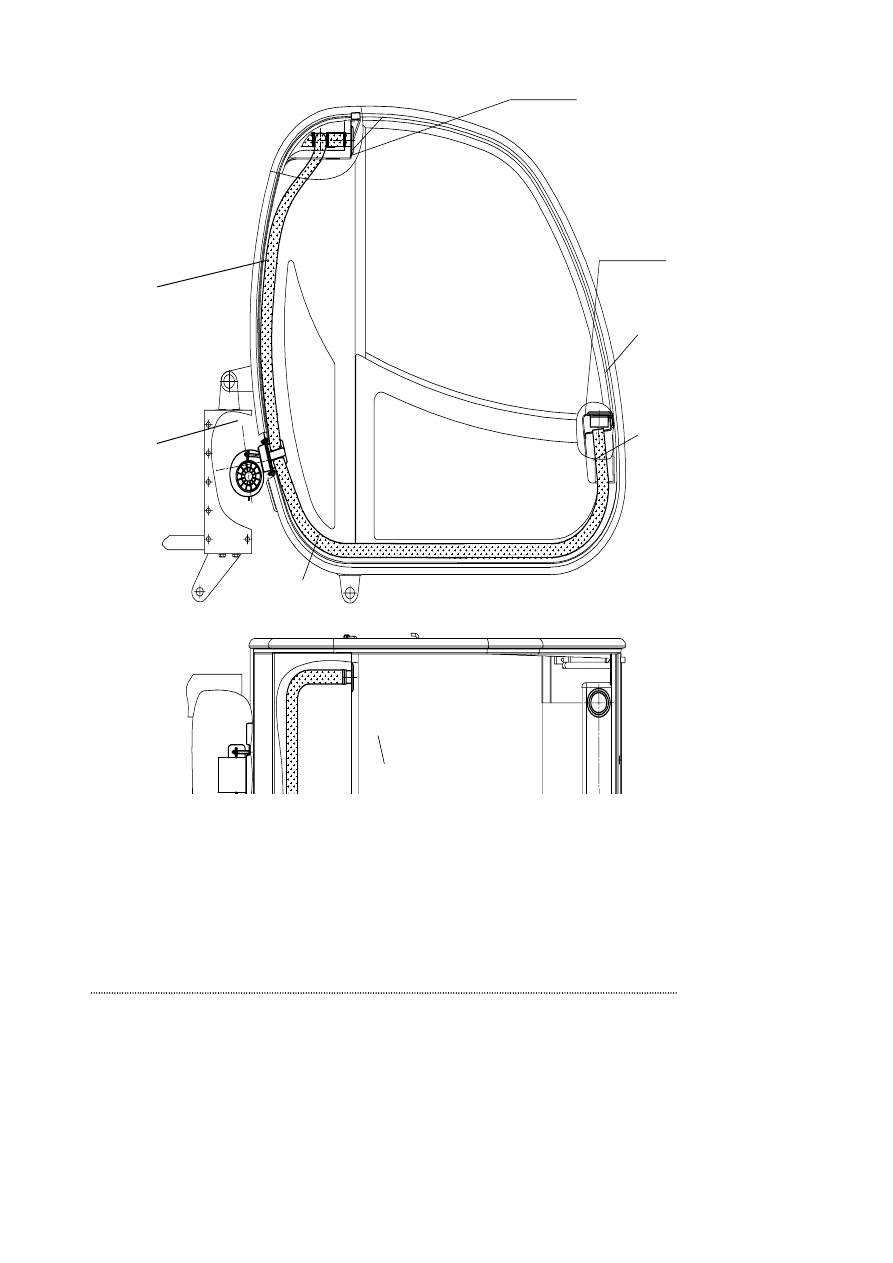

Рисунок 3.8 – Система вентиляции кабины крановщика

1 –

2, 5, 6, 7 –

3, 4 –

вентилятор;
рукава;
дефлекторы



3

4

1

2

5

6

7



3-11

3.6 Механизм поворота

Механизм  поворота  (рисунок 3.9) является  приводным  устройством  для

вращения  поворотной  платформы  крана  в  горизонтальной  плоскости  и  состоит  из
гидромотора, редуктора и тормоза.

Тип редуктора — двухступенчатый, соосный, вертикальный с цилиндрическими

косозубыми колесами.

Корпус редуктора чугунный, разъемный. Верхняя часть корпуса 13 соединяется

с нижней частью корпуса 16 болтами. К торцу корпуса 13 крепятся болтами фланец 11
с гидромотором 12.

На  валу  гидромотора  посажен  тормозной  шкив 10,  зубчатый  венец  которого

вместе  с  зубчатой  втулкой 9 образуют  зубчатую  муфту.  Шкив  с  зубчатой  муфтой  и
деталями тормоза размещаются в верхней части корпуса, имеющего специальное окно
для доступа к указанным деталям.

В  нижней  части  редуктора  размещены  два  вала-шестерни 7 и 17, зубчатые

колеса 5 и 15, выходной вал 4.

Вращение  от  гидромотора  через  зубчатую  муфту,  вал-шестерню 7, зубчатое

колесо 15, промежуточный  вал-шестерню 17 и  зубчатое  колесо 5 передается  на
выходной вал 4 и шестерню 2, которая находится в постоянном зацеплении с зубчатым
венцом опоры поворотной. Все валы редуктора опираются на подшипники.

Масло  в  корпус  редуктора  заливается  через  отверстие,  закрытое  пробкой 22,  а

сливается  через  отверстие,  закрытое  пробкой 19. Уровень  масла  проверяется
маслоуказателем 23.

Для  предотвращения  течи  масла  из  редуктора  по  шейке  вала 4  в  крышку 18

вмонтированы две манжеты 3.

Для  поворота  поворотной  части  крана  вручную  промежуточный  вал-

шестерня 17 имеет  квадратный  хвостовик,  выведенный  наружу.  Поворот  платформы
производится вращением вала-шестерни с помощью ключа.

Тормоз  механизма  поворота  колодочный  нормально  закрытый.  Тормоз

расположен  в  верхней  части  корпуса  редуктора  и  состоит  из  колодок 32, рычагов 21
и 27, тяги 30, пружины 28 и гидроразмыкателя тормоза 24.

При включении механизма поворота рабочая жидкость поступает к гидромотору

и  к  гидроразмыкателю  тормоза 24. Плунжеры  гидроразмыкателя  под  давлением
рабочей  жидкости  поворачивают  рычаги,  которые,  преодолевая  усилие  пружины 28,
отводят колодки 32 от тормозного шкива 10.

При снятии давления в гидроразмыкателе 24 тормоза пружина 28 через тягу 30 и

рычаги 21 и 27 прижимает  колодки 32 к  тормозному  шкиву 10 - тормоз  включен
(заторможен).

Рабочая длина пружины 28 устанавливается гайками 29.
Равномерный отход колодок от шкива регулируется болтами 26.
Управление  механизмом  поворота  выполняется  левым  джойстиком  в  кабине

крановщика.



3-12





Рисунок 3.9 – Механизм поворота

33

А - А

13

11

14

10

9

8

7

6

4

3
2

18
19

17

32

31

30

27

26

25

29

22

23

24

15

16

6

35

34

36

36

1 –
2 –

3, 8, 14 –

4 –

5, 15 –

6, 34, 35, 36 –

7, 17 –

9 –

10 –
11 –
12 –
13 –

16 –

18 –
19 –
20 –

21, 27 –

22 –
23 –
24 –

25 –
26 –



28 –
29 –
30 –
31 –
32 –
33 –

шайба упорная;
шестерня;
манжеты;
вал выходной;
колеса зубчатые;
подшипники;
валы-шестерни;
втулка
зубчатая;
шкив тормозной;
фланец;
гидромотор;
верхняя часть
корпуса;
нижняя часть
корпуса;
крышка;
пробка сливная;
шайба
регулировочная;
рычаги;
пробка заливная;
маслоуказатель;
размыкатель
тормоза;
кронштейн;
болт
регулировочный;
пружина;
гайка;
тяга;
траверса;
колодка;

ось
