Изменение длины стрелы, угла поворота, длины гуська или угла смещения гуська



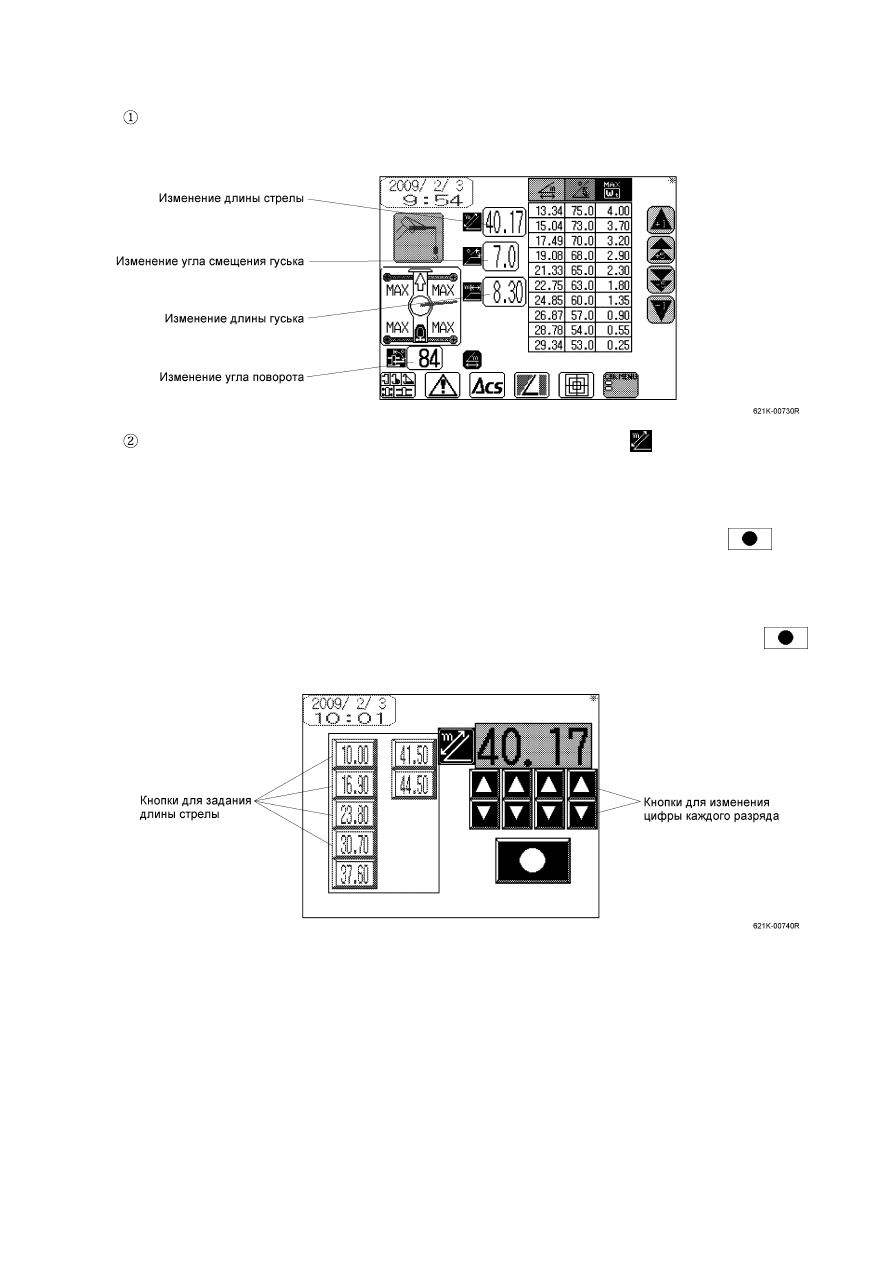

  Для  изменения  длины  стрелы,  угла  поворота,  длины  гуська  или  угла  смещения  гуська  нажатием

кнопки с отображением соответствующей величины вызывают экран для ввода числового значения.



  Описание экрана изменения длины стрелы, открываемое нажатием кнопки



  Для  регулировки  длины  стрелы  нажимают  одну  из  кнопок  задания  длины  стрелы.  При  этом  длина

стрелы устанавливается равной отображающейся на данной кнопке величине, которая представляется
и  в  участке  отображения  длины  стрелы,  имеющемся  в  правой  части  экрана.  Предельная

грузоподъемность  при  заданной  длине  может  быть  определена  путем  нажатия  кнопки

.  При

этом на дисплее возвращается экран с отображением таблицы грузоподъемности.



  Задание длин, иных чем показанных на кнопках, производят следующим образом: нажимают кнопку с

отображением длины стрелы, ближайшей к  задаваемой, затем  изменяют цифру  для  каждого  разряда
нажатием соответствующей кнопки со стрелкой. Получив нужное значение, нажатием кнопки



вводят новую длину стрелы и выводят на дисплей экран с отображением таблицы грузоподъемности.

- 51 -



  Изменение угла поворота, длины гуська и угла смещения гуська производят аналогичным образом.

Проверяют  грузоподъемность  при  работе  стрелой  с  гуськом,  установив  угол смещения
                          7º.

(621K-0005-0R)

Примечание

Когда  при  задании  состояния  стрелы  выбрана  работа  стрелой,  работа  вспомогательным  одноканатным
блоком или работа стрелой с гуськом, на экране показывается таблица грузоподъемности, составленная
на основе рабочего вылета и грузоподъемности, в которой угол стрелы определен с учетом максимальной
грузоподъемности при том или ином вылете. Так, величины угла наклона стрелы, приведенные в таблице,
являются условными.
Когда  при  задании  состояния  стрелы  выбрана  работа  гуськом,  на  экране  показывается  таблица
грузоподъемности, составленная на основе угла наклона стрелы и грузоподъемности, в которой рабочий
вылет определен с учетом максимальной грузоподъемности при том или ином угле наклона стрелы. Так,
величины рабочего вылета, приведенные в таблице, являются условными.

 6)

Отображение  предельных  угла  стрелы  и  грузоподъемности
при любом задаваемом вылете



 Определение предельной грузоподъемности,

соответствующей неуказанному в таблице вылету,

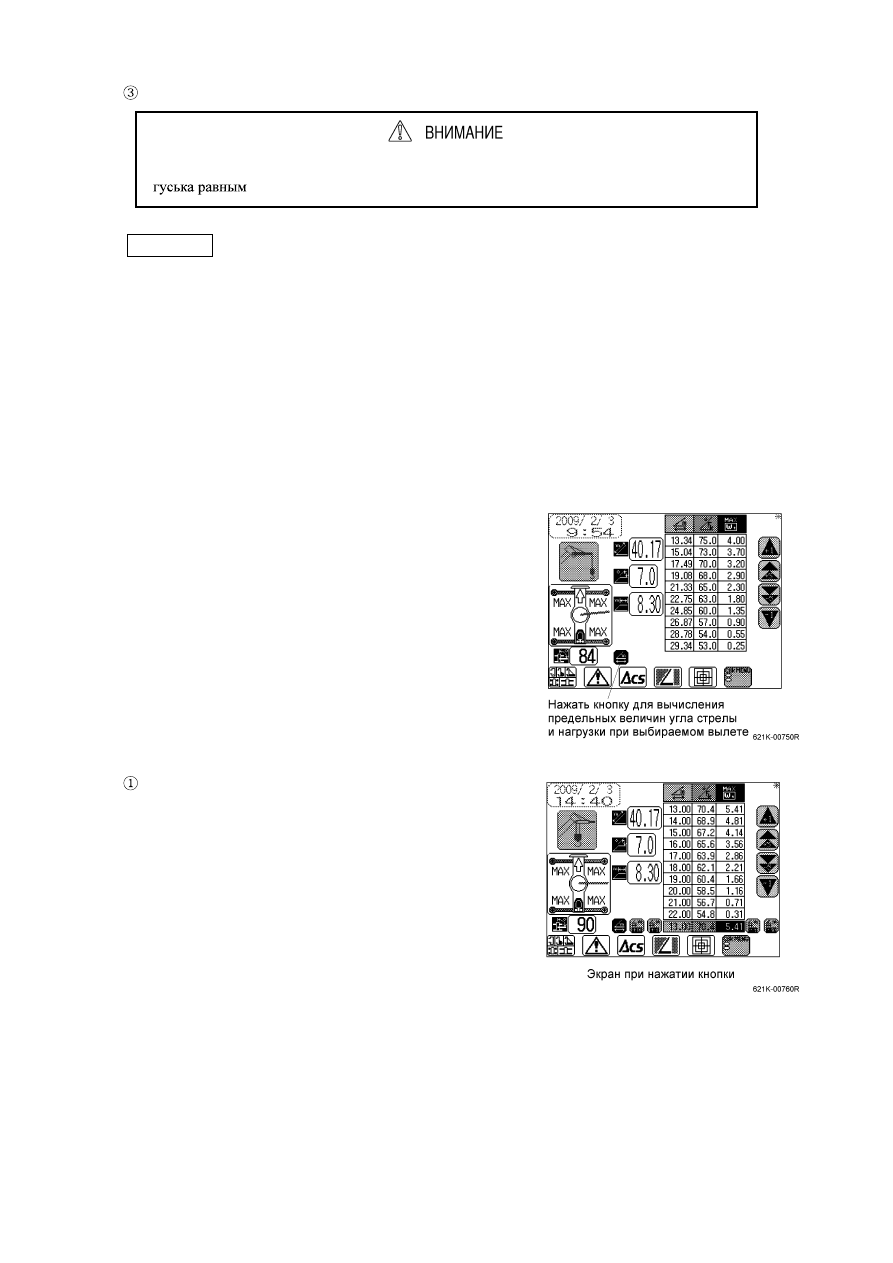

производят нажатием кнопки для вычисления предельных
угла стрелы и грузоподъемности при том или ином вылете.



  При нажатии данной кнопки под таблицей отображаются

предельные угол наклона стрелы и грузоподъемность при
вылете,  указанном  на  верхней  строке  таблицы,  как
показано справа на рисунке.

- 52 -



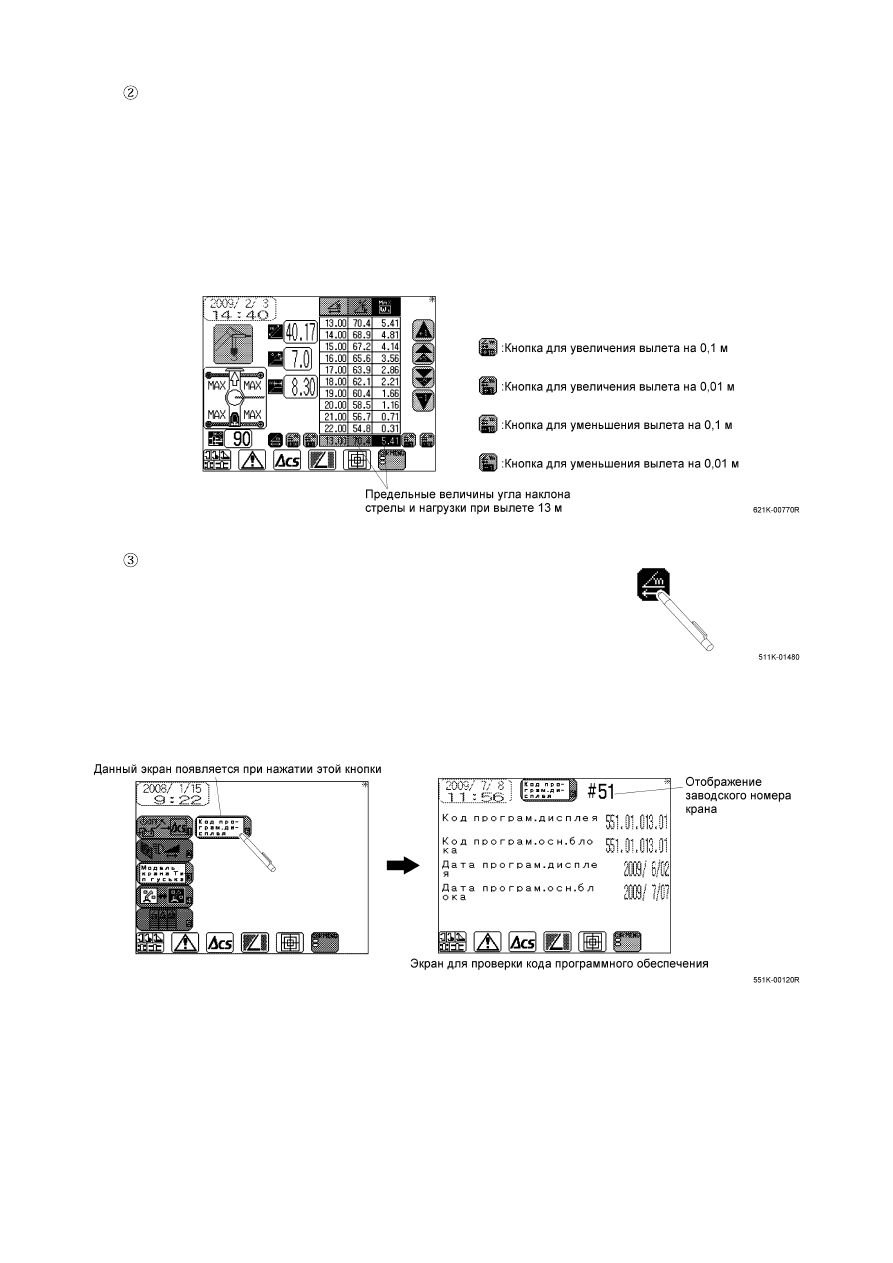

  Нажатием кнопки увеличения или кнопки уменьшения (см. рисунок ниже) меняется величина вылета,

показанная  в  полях  под  таблицей.  По  мере  изменения  величины  вылета  также  меняются
соответствующие предельные угол наклона стрелы и грузоподъемность.



  Следует  помнить,  что  при  нажатии  кнопки  для  вычисления  предельных  угла наклона  стрелы  и

грузоподъемности в поле под таблицей отображается величина вылета, показанная в верхней строке
таблицы.  До  начала  данной  операции,  поэтому,  следует  прокрутить  таблицу  с  помощью  кнопок  со
стрелкой (стрелками) так, чтобы на верху таблицы находилась та строка, в которой показана величина
вылета, ближайшая к нужной.



  После  подтверждения  результатов  для  нужного  вылета

мож но  исключить  данные,  использованные  для
вычисления,  путем  повторного  нажатия  кнопки  для
вычисления.

 (7) Экран проверки кода программного обеспечения
 •

Вызывают экран проверки кода программного обеспечения.

- 53 -

 •

Коды  программного  обеспечения  для  дисплейного  блока  и
главного блока отображаются рядом с кодом модели.

Первые три цифры обоих кодов (т.е. кода модели и кода программного обеспечения)  для
дисплейного  блока  и  для  главного  блока  должны  совпадать.  В  случае  несовпадения
появляется сообщение об ошибке (Е13).

(511K-0070-0R)

4-2-7  Экран настройки часов

 (611K-0015-1R)

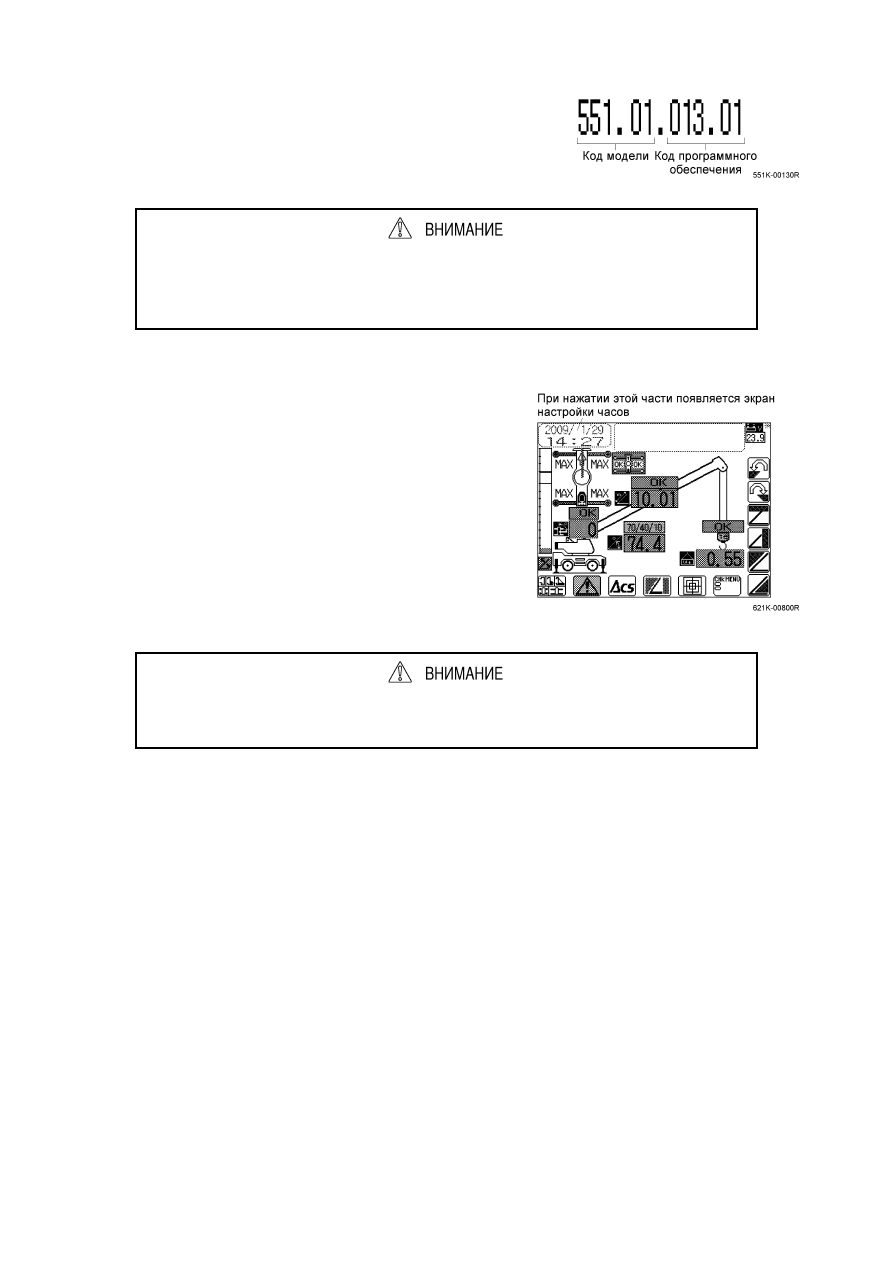

Нажатием  кнопки  с  отображением  времени,  отображающейся  на
верхнем  левом  углу  экрана,  можно  вызвать  «экран  настройки
часов».

При появлении «экрана настройки часов» крановое оборудование становится в состоянии
автоматической остановки.

(511K-0061-0R)
