- 22 -

 1)

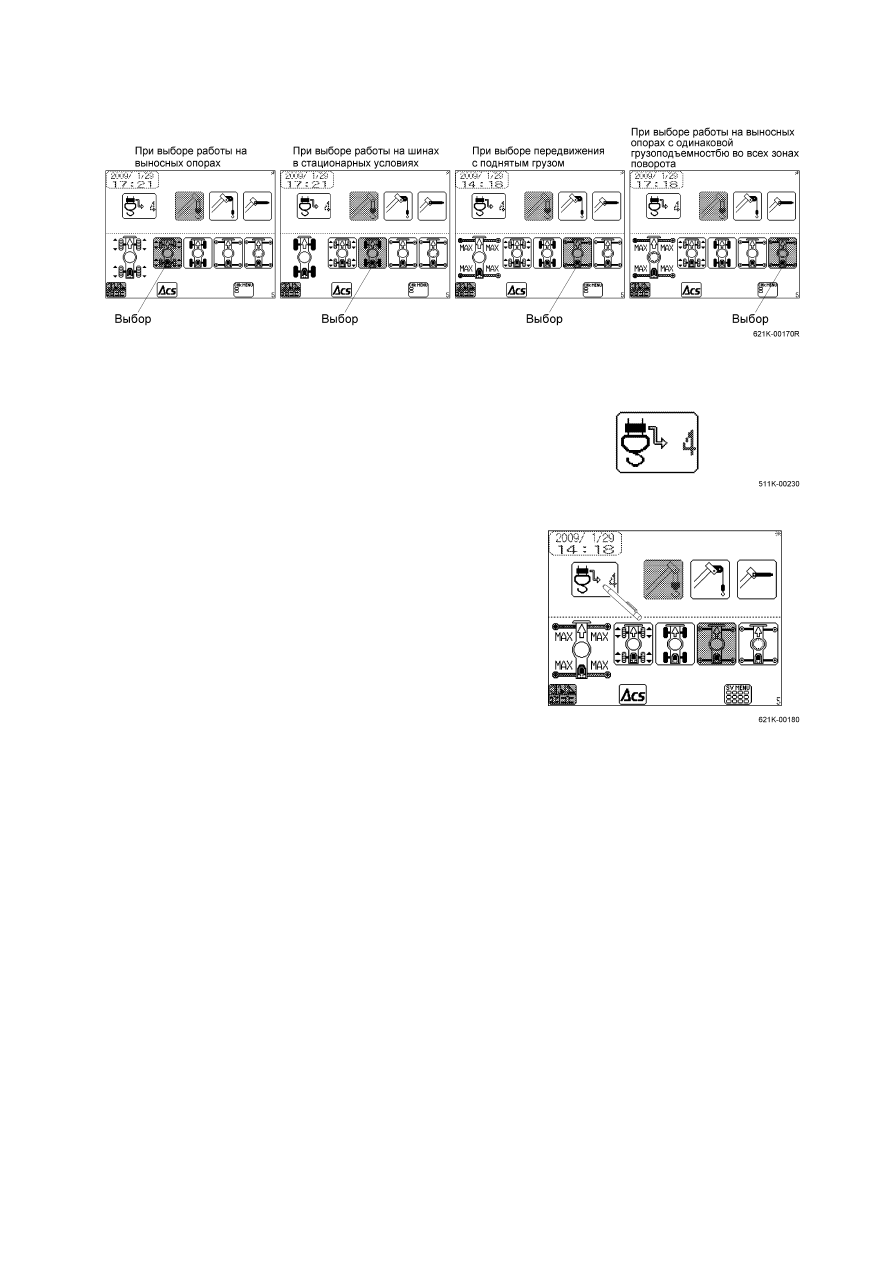

Экран, появляющийся при выборе каждой из указанных кнопок

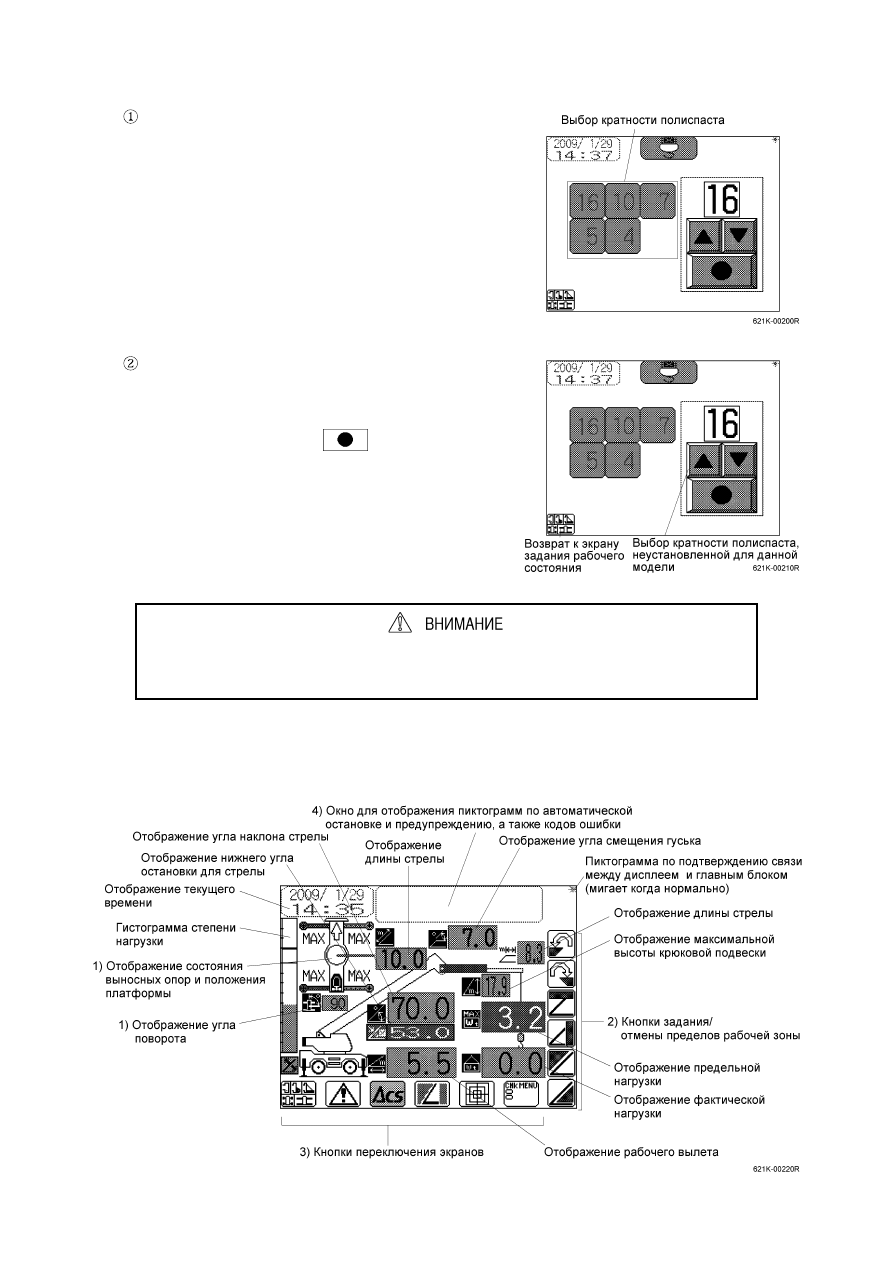

 (3) Экран для изменения кратности полиспаста
 1)

Кнопка для изменения кратности полиспаста

 2)

При  нажатии  кнопки  для  изменения  кратности  полиспаста
появляется соответствующий экран.

- 23 -

 3)

Изменение кратности полиспаста



  На  экране  показываются  кратно сти  полиспаста,

установленные  для  применяемой  модели  крана.  Для
изменения кратности нажимают кнопку с нужной цифрой.
После выбора кратности дисплей возвращается к «экрану
задания рабочего состояния».



  Для  выбора  кратности,  иной  чем  установленные  для

данной модели, изменяют цифру, показанную на экране, с
помощью  кнопки  ^   или Ў .  Выбрав  нужную  кратность,

вводят ее нажатием кнопки

.

Невозможно  вводить  в  качестве  кратности  полиспаста 1 или  число,  превышающее
максимальную кратность, установленную для применяемой модели.

(511K-0067-0R)

4-2-2  Экран ACS

 (621K-0006-0R)

 (1) Описание элементов на экране

- 24 -

 1)

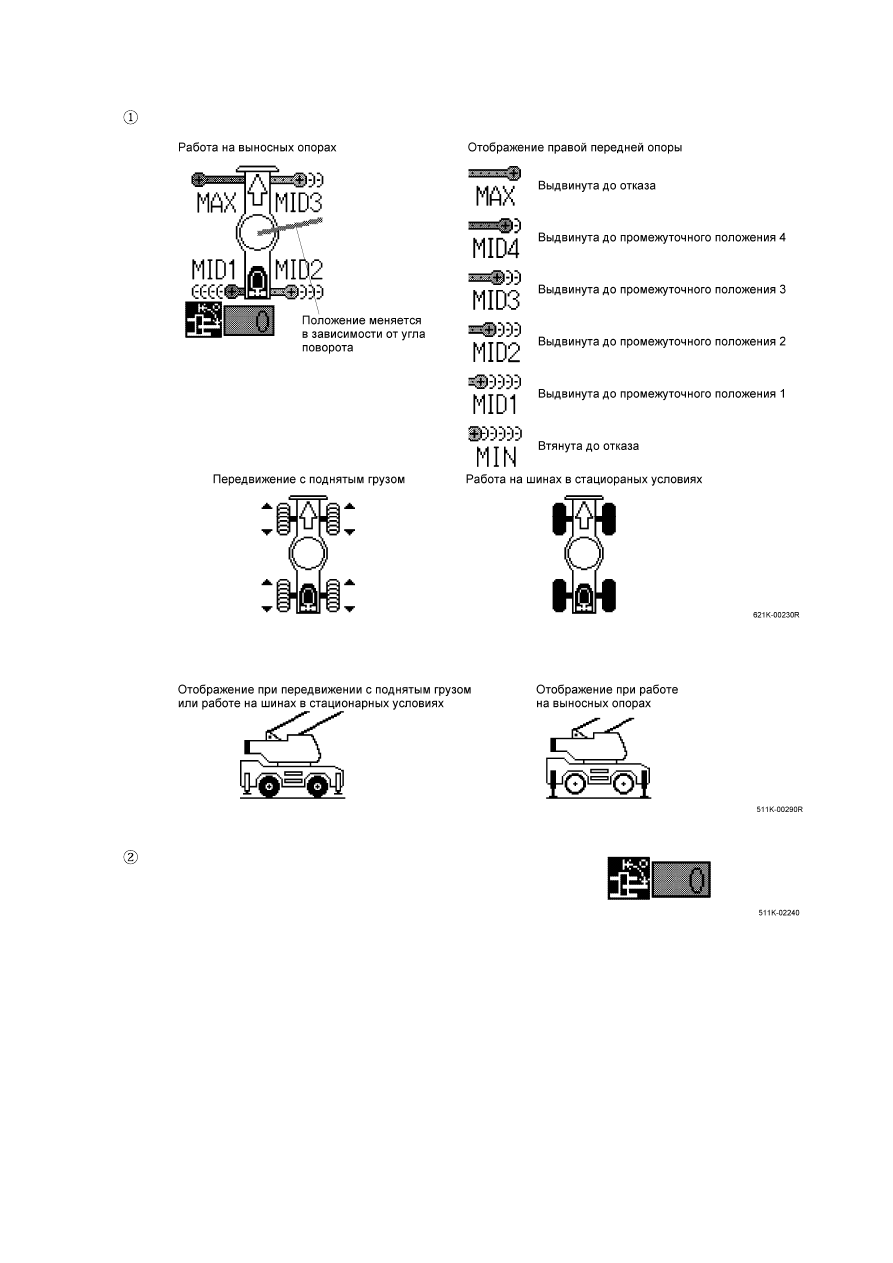

Отображение состояния выносных опор и отображение положения платформы



  Отображение состояния выносных опор



  В зависимости от состояния выносных опор изменяется и другое изображение, как показано ниже.



  Отображение угла поворота



  Когда  крановое  оборудование  направлено  вперед,

отображается  ноль.  Эта  цифра  увеличивается  по  мере
поворота  в  правом  направлении,  достигая 180, когда
крановое оборудование направлено назад.

- 25 -

 2)

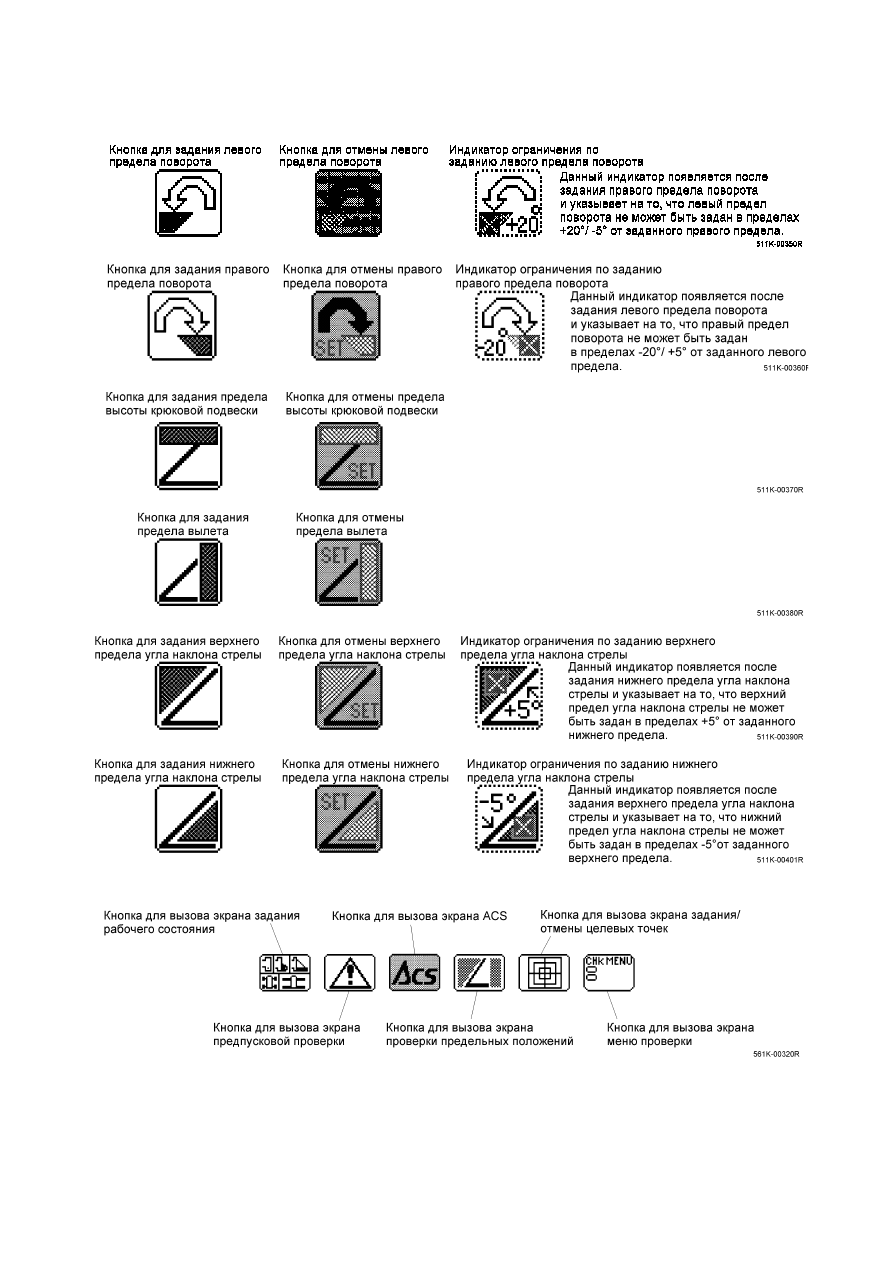

Кнопки задания/отмены предельных положений



 Кнопки задания/отмены предельных положений расположены в правом участке экрана ACS.

 3)

Кнопки переключения экранов



 Кнопка переключения экранов, соответствующая отображающемуся экрану, показывается на окрашенном

фоне. На «экране ACS» таким образом выделяется кнопка для вызова «экрана ACS».
