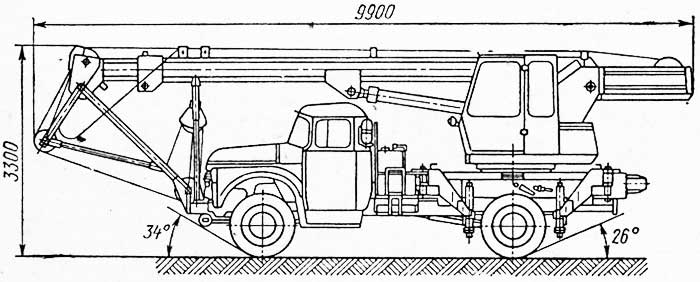

Кран КС-2571А
грузоподъемностью 10 т с
индивидуальным гидроприводом механизмов смонтирован на шасси грузового
автомобиля ЗИЛ-130. Шасси оборудовано торсионным стабилизатором,
шарнирно-рычажным механизмом блокировки задней подвески с гидроприводом
фиксации и поворотными выносными опорами, устанавливаемыми с помощью
гидропривода. Опорно-поворотное устройство роликовое.
Техническая характеристика автокранов КС-2571А и КС-2571А-1

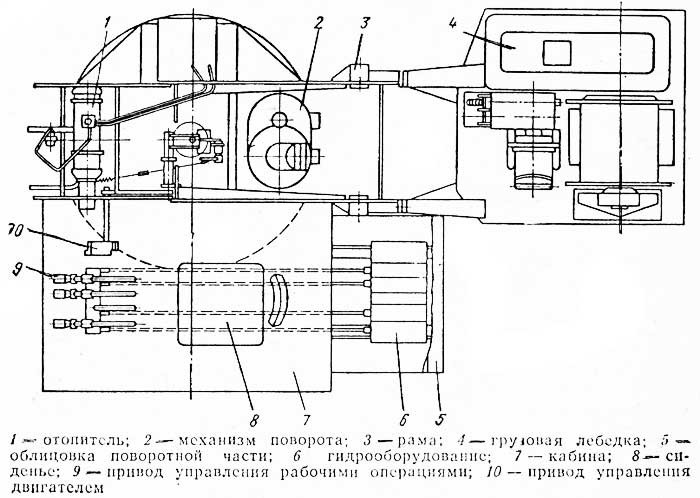

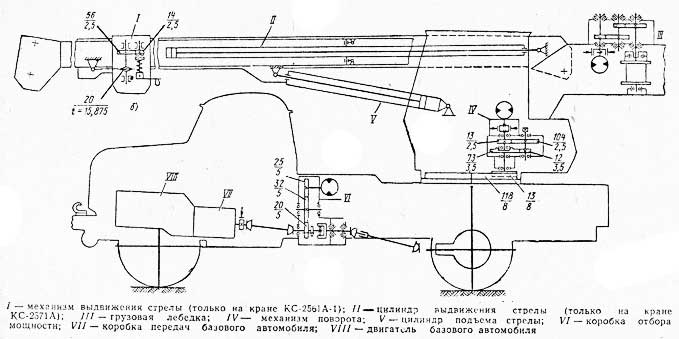

Исполнительные механизмы расположены на поворотной платформе.
Основными крановыми механизмами и выносными опорами управляют с помощью гидрораспределителей. Тормоза всех механизмов колодочные, нормально закрытые, автоматические. Размыкают тормоза гидроразмыкателями.
Органы управления и
контрольно-измерительная аппаратура размещены в кабине. Кабина машиниста
оборудована стеклоочистителем, вентилятором и отопителем. В кабине

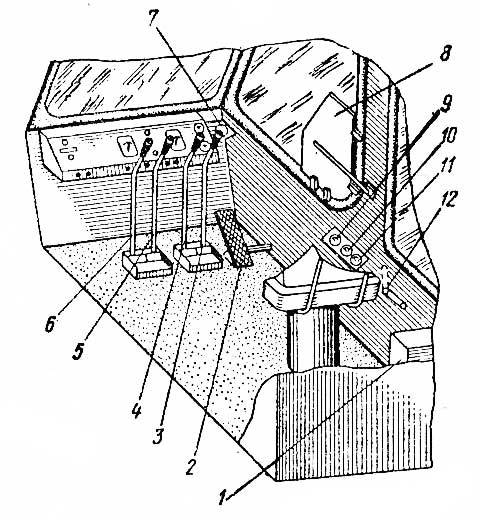

крановщика расположены (см.схему вверху): блок управления
ограничителем грузоподъемности; рычаг 3 изменения угла наклона стрелы;
рычаг 4 управления грузовой лебедкой; педаль 2 управления двигателем;
рычаг 6 выдвижения секций телескопической стрелы (на кране "КС-2571 А);
рычаг 5 управления механизмом поворота; рукоятка 12 затяжки крюка;
указатель крена 7, показывающий наклон конструкции крана относительно
горизонта; указатель 8 грузоподъемности; указатель 9 температуры масла;
манометры 10 и 11, показывающие давление, рабочей жидкости в напорной и
сливной линиях гидросистемы.

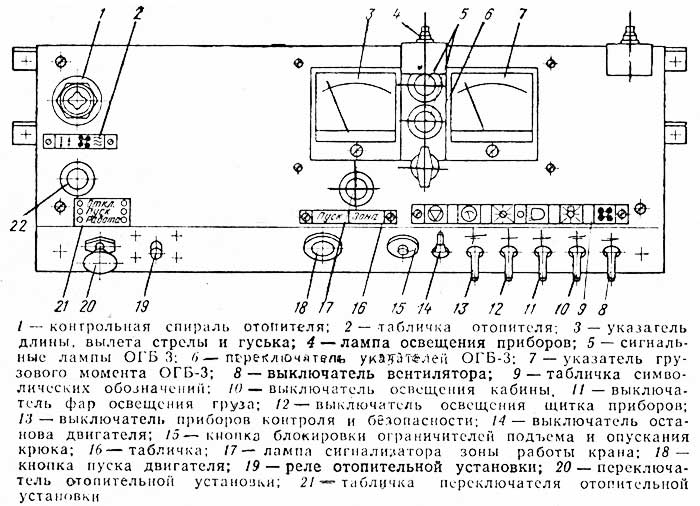

На щиток приборов
вынесена контрольно-измерительная аппаратура, сигнализирующая о работе
ограничителя отопительной установки и другие устройств.
