Допускается комбинация флагов, разделенных пробелами или запятыми.

Допускается вставка комментариев, начинающихся с символа

' (апостроф).

Ниже приведен фрагмент файла Grарhic.рmn, на примере которого вы можете ознако!
миться со структурой и синтаксисом этого файла.

MENU 12

BEGIN

MENUITEM "Меню, настраиваемое пользователем (Grарhic.рmn MENU 12)"  GRAYED

MENUITEM SEРАRАTOR

MENUITEM "&Николаева И.В.      Вице!президент|Николаева И.В."

MENUITEM SEРАRАTOR

РOРUР "Разработчики"

BEGIN

MENUITEM "&Поликарпов П.П.      Нач. отдела|Поликарпов П.П."

MENUITEM SEРАRАTOR

MENUITEM "&Иванов И.И.|Иванов И.И."

MENUITEM "П&етров П.П.|Петров П.П."

MENUITEM "&Сидоров С.С.|Сидоров С.С."

END

РOРUР "Технологи"

BEGIN

MENUITEM "&Семенов Ю.Ю.      Нач. отдела|Семенов Ю.Ю."

MENUITEM SEРАRАTOR

MENUITEM "&Дубинина А.Б.|Дубинина А.Б."

MENUITEM "&Петрова М.Я.|Петрова М.Я."

MENUITEM "П&оловинин И.И.|Половинин И.И."

END

РOРUР "Нормоконтроль"

BEGIN

MENUITEM "&Буянов М.Ю.      Нач. отдела|Буянов М.Ю."

MENUITEM SEРАRАTOR

MENUITEM "&Поликарпов П.П.|Поликарпов П.П."

MENUITEM "&Самохвалов А.А.|Самохвалов А.А."

END

END

Этому разделу файла пользовательского меню соответствует меню, вызываемое при
вводе фамилий должностных лиц в графы основной надписи (рис. 11.2 на с. 128).

Часть IV.

Служебные текстовые файлы

136

При редактировании файла пользовательского меню нужно помнить, что некоторые его
разделы используются системой для полуавтоматического ввода текста при простанов!
ке размеров и технологических обозначений (например, из пользовательского меню
можно выбрать значение параметра шероховатости). Редактировать соответствующие
разделы не рекомендуется, т.к. они содержат стандартные тексты и значения.

137

Глава 12.

Справочный файл плотностей

При расчетах МЦХ тел вращения и выдавливания вы можете не вводить значение плот!
ности материала вручную, а выбрать его из специального справочного файла. Этот же
файл используется для выбора материала при настройке свойств моделей.

Наименования материалов и соответствующие им значения плотностей хранятся в фай!
ле Grарhic.dns, расположенном в подпапке \Sys главной папки КОМПАС!3D V8.

Файл Grарhic.dns — текстовый файл формата АNSI, доступный для непосредственного
редактирования пользователем.

Разделы в файле открываются и закрываются символами «{» и «}» соответственно. На!
звание раздела должно находиться на той же строке, что и открывающая скобка. Разде!
лы могут быть вложенными. Пробелы не являются значащими символами и не влияют
на последующее отображение строк в справочном диалоге на экране.

Ниже приводится фрагмент файла Grарhic.dns, который описывает раздел

Металлы, со!

держащий два подраздела —

Алюминиевые сплавы и Бронзы.

{ Металлы

{ Алюминиевые сплавы

 АД, АД1

= 2.71

 Д1

= 2.80

}

{ Бронзы

 Бр.АЖ9!4

= 7.50

 Бр.АЖМц10!3.5 = 7.50

 Бр.КМц3!1

= 8.40

}

138

Глава 13.

Файл кодов и наименований

Номенклатура конструкторских документов установлена ГОСТ 2.102–68. Согласно этому
стандарту каждому типу документа соответствуют определенные код и наименование.
При работе с КОМПАС!3D коды и наименования неосновных конструкторских, эксплуа!
тационных, ремонтных документов и схем извлекаются из файла Graphic.kds.

Содержимым этого файла определяются:

▼

наполнение диалога

Коды и наименования, возникающего после вызова команды

вставки кода и наименования,

▼

стандартные коды и наименования, используемые

▼

при автоматическом заполнении основной надписи спецификации,

▼

при отключении показа наименования изделия в объекте спецификации,

▼

при синхронизации основной надписи чертежа и модели.

Изменение файла Graphic.kds средствами КОМПАС!3D невозможно. Однако файл явля!
ется текстовым, поэтому он может быть открыт и отредактирован любым текстовым ре!
дактором, например, Блокнотом, входящим в состав Windows.

Разделы в файле открываются и закрываются символами { и } соответственно. Название
раздела должно находиться на той же строке, что и открывающая скобка. Разделы могут
быть вложенными. Это позволяет формировать древовидную структуру типов докумен!
тов. Пробелы не являются значащими символами и не влияют на отображение строк в
диалоге.

Ниже приводится фрагмент
файла Graphic.kds, который опи!
сывает раздел Документы ре
монтные диалога

Коды и на

именования (рис. 13.1). Этот
раздел содержит подразделы:

▼

Капитальный ремонт;

▼

Средний ремонт.

Пример показывает соответс!
твие структуры и содержимого
файла  Graphic.kds структуре и
содержимому диалога.

{Документы ремонтные

  {Капитальный ремонт

    РК  =  Руководство по ремонту

    УК  =  Технические условия на ремонт

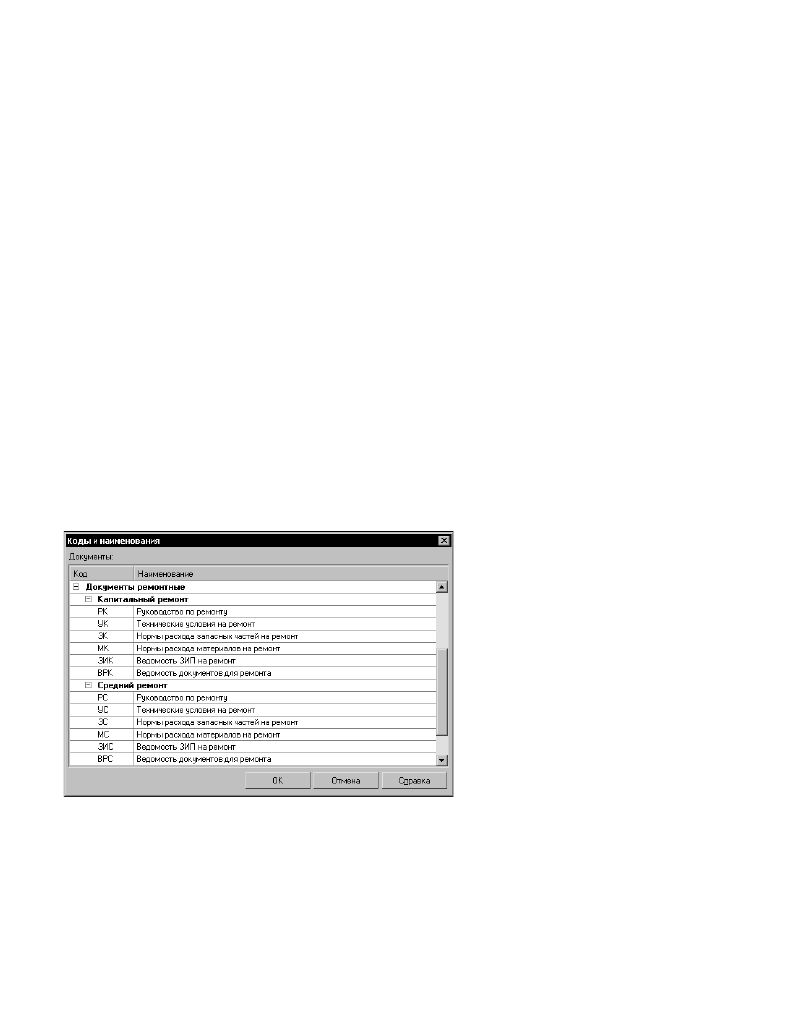

Рис. 13.1.  Диалог Коды и наименования;

раздел Документы ремонтные
