107

Глава 9. Основная надпись и оформление документов

Сдвиг таблицы
относительно
главной таблицы
основной надписи

Поля для ввода смещения нижнего правого угла таблицы
изменений относительно верхнего левого угла главной таблицы
основной надписи (главной считается первая таблица в списке
таблиц основной надписи, см. рис. 9.2 на с. 94).

Количество строк
в первом блоке

Поле для ввода количества записей об изменениях в первом блоке
таблицы.
Например, чтобы таблица изменений не выходила за пределы
таблицы основной надписи первого листа конструкторского
чертежа, в первом блоке должно быть не более четырех строк.

Количество строк
в последующих
блоках

Поле для ввода количества записей об изменениях в последующих
блоках таблицы.
Например, чтобы последующие блоки таблицы изменений по
высоте были равны таблице основной надписи первого листа
конструкторского чертежа, количество строк в них должно быть
равно десяти.

Последующий
блок располагать
справа
от предыдущего

Опция, включение которой означает, что последующий блок
изменений будет располагаться справа от предыдущего.
При выключенной опции последующие блоки располагаются слева
от предыдущих.

* Разработка стилей спецификаций рассматривается в руководстве по ис!

пользованию модуля проектирования спецификаций.

** Работа с таблицей изменений в документе с этим оформлением будет воз!

можна только при наличии лицензии на работу со спецификацией.

Табл. 9.5.  Группа элементов Таблица изменений

Элемент

Описание

Часть III.

Стили документов

108

Диалог настройки оформлений текстовых
документов (рис. 9.9) дополнительно содер!
жит группу элементов

Поля текста. В этой

группе можно задать расстояния между
сторонами внутренней рамки и соответству!
ющими им границами поля ввода. От грани!
цы поля ввода отсчитываются значения от!
ступов и красной строки текста (см. рис. 8.2
на с. 79).

9.5.

Особенности оформления текстовых документов

Чтобы выбрать оформления
для листов текущего тексто!
вого документа, вызовите
команду

Сервис — Пара

метры... — Текущий текс
товый документ — Пара
метры листа.

Выбрав в левой части поя!
вившегося диалога пункт
Оформление, вы можете
указать оформления для
первого и последующих
(четных и нечетных) листов
(рис. 9.10).

Выбрав пункт

Дополнительные листы, вы можете указать оформления для дополни!

тельных листов в начале и в конце документа, а также их порядок (рис. 9.11).

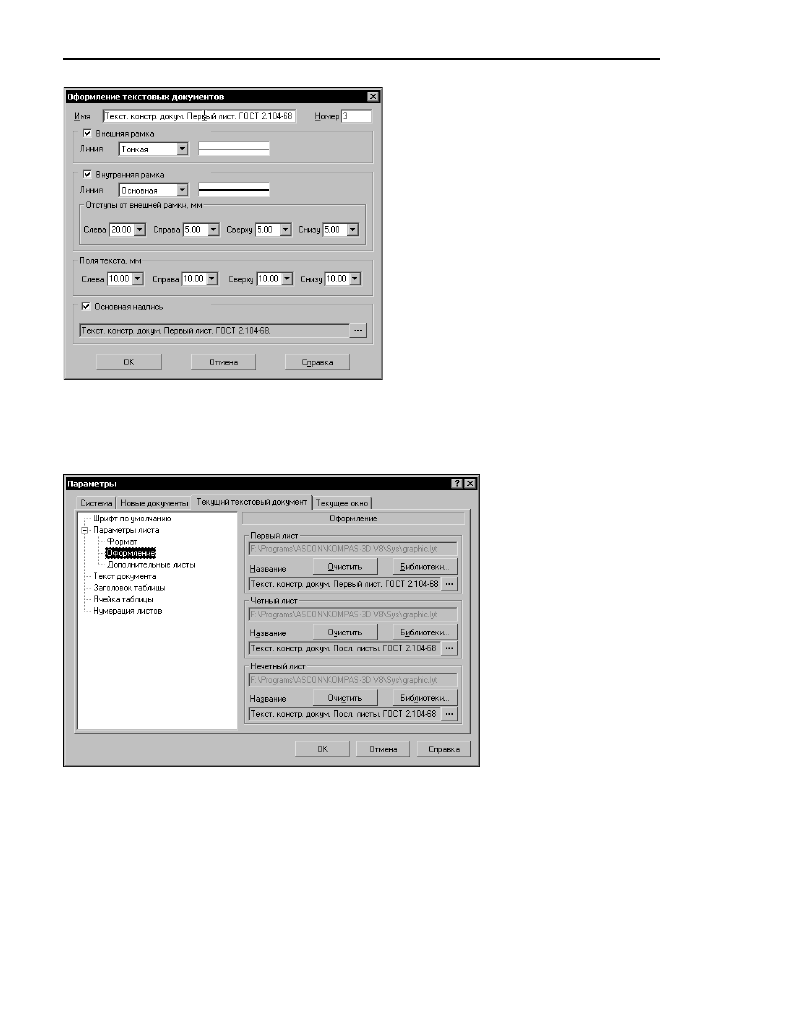

Рис. 9.9.  Диалог настройки оформлений

текстовых документов

Рис. 9.10.  Диалог выбора оформлений для листов текстового документа

109

Глава 9. Основная надпись и оформление документов

Количество листов опреде!
ляется количеством выбран!
ных оформлений.

Если вы используете одни и
те же оформления для боль!
шинства текстовых докумен!
тов, то выполнение такой на!
стройки в каждом документе
нерационально. В этом слу!
чае можно сделать так, что!
бы все новые документы
сразу создавались с требуе!
мыми оформлениями, т.е.
установить нужные оформ!
ления в качестве умолча!
тельных.

Для этого вызовите команду

Сервис — Параметры... — Новые документы — Тексто

вый документ — Параметры листа. Выбирая в левой части диалога пункта Оформ
ление и Дополнительные листы, вы можете настроить оформления для всех листов
новых (будущих) текстовых документов так же, как для текущего.

9.6.

Шаблоны документов

Шаблон КОМПАС!документа — это
его заготовка, содержащая некоторые
типовые настройки. Файлы шаблонов
имеют следующие расширения:

▼

шаблон чертежа

— cdt,

▼

шаблон фрагмента

— frt,

▼

шаблон
текстового документа

— kdt,

▼

шаблон спецификации — spt,

▼

шаблон детали

— m3t,

▼

шаблон сборки

— a3t.

Выбор шаблона производится при со!
здании документа (рис. 9.12).

Благодаря использованию шаблонов
оформление и настройка новых типо!
вых документов ускоряется и унифи!
цируется.

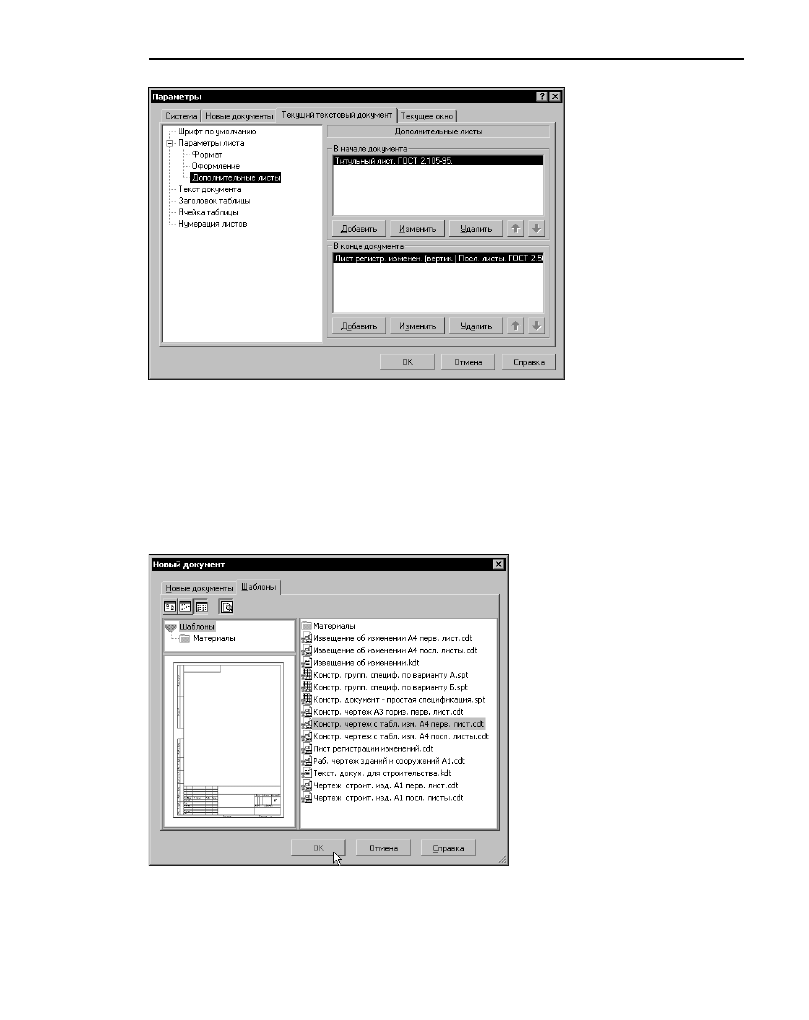

Рис. 9.11.  Диалог выбора оформлений для

дополнительных листов текстового документа

Рис. 9.12.  Создание чертежа по шаблону

Часть III.

Стили документов

110

В составе КОМПАС!3D V8 поставляется несколько шаблонов для чертежей, текстовых
документов, спецификаций и деталей. Шаблоны хранятся в подпапке \Templates главной
папки системы.

Пользователь может отредактировать имеющиеся и сформировать собственные шабло!
ны для документов любого типа.

Чтобы сформировать шаблон, выполните следующие действия.

1. Создайте документ нужного типа.

2. Оформите и настройте его требуемым образом.

3. Сохраните документ, выбрав строку

Шаблон в списке Тип файла диалога сохранения.

Можно порекомендовать хранение в шаблоне следующих настроек и объектов:

▼

формат,

▼

оформление,

▼

заполнение типовых граф основной надписи (Разработал, Проверил, Нормоконтролер,
Наименование предприятия и др.),

▼

настройки объектов (размеров, линий!выносок и др.),

▼

настройки системных стилей текстов,

▼

настройки свойств и точность отображения деталей и сборок.

При работе с документом, созданным по шаблону, пользователь может изменить любой
из параметров, хранившихся в шаблоне.
