95

Глава 9. Основная надпись и оформление документов

5. Нажмите кнопку

Добавить для перехода к созданию первой таблицы основной надписи.

6. Создайте и настройте первую таблицу основной надписи (см. разделы 9.2.1, 9.2.2).

7. Сохраните созданную таблицу и закройте ее окно.

Система вернется к диалогу создания основной надписи.

Наименование вновь созданной таблицы (оно отображается в одноименном поле диало!
га создания основной надписи) — «БЕЗ ИМЕНИ».

8. Введите в поле

Наименование таблицы название, соответствующее назначению таб!

лицы.

9. В диалоге создания основной надписи настройте положение созданной таблицы на лис!

те (см. раздел 9.2.3 на с. 101).

10. Если созданную таблицу нужно использовать для ввода объектов спецификации, вклю!

чите опцию

Использовать для спецификаций

1

.

11. Добавьте в основную надпись необходимое количество таблиц и настройте их размеще!

ние, повторив пункты 5–7 нужное количество раз.

12. Закройте диалог создания основной надписи.

Система вернется к диалогу работы с основными надписями. В списке основных надпи!
сей текущей библиотеки появится имя созданной вами основной надписи.

13. Закройте диалог работы с основными надписями.

9.2.1.

Общие приемы настройки таблиц

Предварительная настройка новой таблицы основной надписи, как и обычной таблицы,
производится в диалоге создания новой таблицы (рис. 9.3). Он появляется на экране
после нажатия кнопки

Добавить... диалога создания основной надписи (рис. 9.2).

Если таблица для основной надписи была заранее под!
готовлена (см раздел 9.3.1 на с. 102), нажмите кнопку
Из файла и откройте нужный файл таблицы или фраг!
мента.

Если готовой таблицы нет, задайте в диалоге ее пара!
метры и нажмите кнопку

ОК.

Система перейдет в режим редактирования таблицы: на
экране появится новое окно, содержащее таблицу с за!
данными параметрами. Главное меню, Компактная па!
нель и Панель свойств в этом режиме будут содержать
команды для работы с таблицами.

1. Разработка стилей спецификаций рассматривается в руководстве по использованию модуля про!

ектирования спецификаций.

Предполагается, что пользователь, приступающий к разработке таблиц основной надпи!
си, достаточно хорошо владеет приемами работы с таблицами в документах КОМПАС!
3D V8. Поэтому в разделе 9.2.1 рассматриваются не все возможности работы с таблица!
ми, а только те, использование которых в данном случае имеет специфический характер
или особым образом влияет на таблицу основной надписи.

Рис. 9.3.  Диалог создания новой таблицы

Часть III.

Стили документов

96

При создании таблиц основной надписи доступны все приемы работы с таблицами в до!
кументах КОМПАС!3D V8, описанные во втором томе Руководства пользователя КОМ
ПАС3D V8. Эти приемы позволяют выполнить

общую настройку таблицы основной над!

писи. Кроме того, каждая ячейка этой таблицы обязательно должна иметь

специальную

настройку — настройку расширенного формата (см. раздел 9.2.2). Эта возможность не!
доступна при создании обычных таблиц.

Выполняя общую настройку таблицы основной надписи, необходимо принять к сведе!
нию следующую информацию.

▼

На любую ячейку, содержащую текст, автоматически накладывается запрет на измене!
ние этого текста. Другими словами, наличие в ячейке хотя бы одного символа означает,
что при заполнении основной надписи в документе редактирование текста в этой ячейке
будет невозможно. Пользователь не сможет ни удалить имеющийся текст, ни дополнить
его, ни изменить его параметры (шрифт, цвет, размер и т.п.).

▼

Внешний вид текста, который будет введен в пустую ячейку при заполнении основной
надписи в документе, определяется тем, как была отформатирована эта ячейка при со!
здании таблицы основной надписи. Для настройки форматирования ячейки установите
в нее курсор и вызовите команду

Формат — Формат ячейки.... В появившемся диало!

ге вы можете настроить разнообразные параметры: стиль текста, отступы текста от гра!
ниц ячейки и др.

Напоминаем, что стиль текста может содержать настройки расширенного стиля
текста — сведения о том, какими должны быть шаг строк, высота и сужение символов в
тексте в зависимости от количества строк в этом тексте (см. раздел 8.1.3 на с. 81).

Если к тексту в ячейке необходимо применить пользовательский стиль, то его рекомен!
дуется сохранить непосредственно в создаваемой основной надписи — это исключит
потерю стиля при переносе библиотеки оформлений на другое рабочее место. Создание
стиля текста в основной надписи аналогично созданию стиля текста в документе (см.
раздел 5.2.2 на с. 46).

▼

После того, как размеры ячеек и отступов текста в них заданы, рекомендуется заблоки!
ровать размеры таблицы. Для этого вызовите команду

Таблица — Блокировка табли

цы и включите все опции появившегося диалога.

▼

Если создаваемая таблица основной надписи будет располагаться на листе так, что ка!
кие!либо из ее границ совпадут с внутренней рамкой документа (или с границами других
таблиц), рекомендуется установить для этих границ стиль линий обрамления Невиди
мая.

Это связано с тем, что некоторые векторные устройства вывода воспринимают четное
количество линий, наложенных друг на друга, как отсутствие линии. В результате в на!
печатанном документе может отсутствовать часть линий оформления.

В итоге ячейки созданной таблицы основной надписи должны либо

содержать текст, ли!

бо

иметь определенные настройки формата и расширенного формата, т.е. настройки,

определяющие свойства текста, который будет вводиться в ячейку при заполнении ос!
новной надписи.

97

Глава 9. Основная надпись и оформление документов

9.2.2.

Настройка расширенного формата ячеек

Расширенный формат ячейки — совокупность свойств ячейки основной надписи, опре!
деляющая, какие сервисные функции будут доступны при заполнении соответствующей
графы основной надписи в документе (автоматический ввод некоторых типов данных,
передача данных из одной ячейки в другие, вызов пользовательского меню и т.п.). Кро!
ме того, свойства ячеек, установленные при настройке расширенного формата, опреде!
ляют возможность и порядок передачи данных из одной основной надписи в другую при
смене оформления документа.

Настройка расширенного формата ячейки производится в одноименном диалоге
(рис. 9.4). Его вызов осуществляется нажатием кнопки

Далее... в диалоге настройки

формата ячейки, либо кнопки

Расширенный формат ячейки на панели Таблицы и

границы или на вкладке Таблицы Панели свойств.

При создании таблицы основной надписи расши!
ренный формат необходимо настроить для каждой
ячейки, которая будет заполняться пользователем
при работе с документом. Для этого следует пооче!
редно устанавливать курсор в пустые ячейки табли!
цы, вызывать диалог настройки расширенного фор!
мата и задавать в нем нужные свойства текущей
ячейки (той, в которой находится курсор).

Каждая пустая ячейка таблицы основной надписи
характеризуется

типом и идентификатором.

Если настройка расширенного формата текущей
ячейки не производилась, ее тип считается неопре!
деленным, поэтому при первом вызове диалога в
нем активна опция

Тип не определен. Оставлять

тип ячейки неопределенным нельзя, так как при за!
полнении основной надписи в документе ввод дан!
ных в эту ячейку будет невозможен.

Необходимо установить для текущей ячейки один из четырех типов данных, включив в
диалоге нужную опцию —

Системный, Общий для документа, Общий для листа и

Для таблицы спецификации.

Ячейки типа

Общий для листа имеют числовые идентификаторы, значения которых

(целые числа) вводятся в поле

Идентификатор ячейки. Для ячеек всех остальных ти!

пов имеются предопределенные идентификаторы — они выбираются из списка. Одним
из предопределенных идентификаторов является

Пользовательский. Особенности его

применения рассмотрены на с. 100.

Описание типов ячеек и правила задания идентификаторов представлены в таблице 9.1.

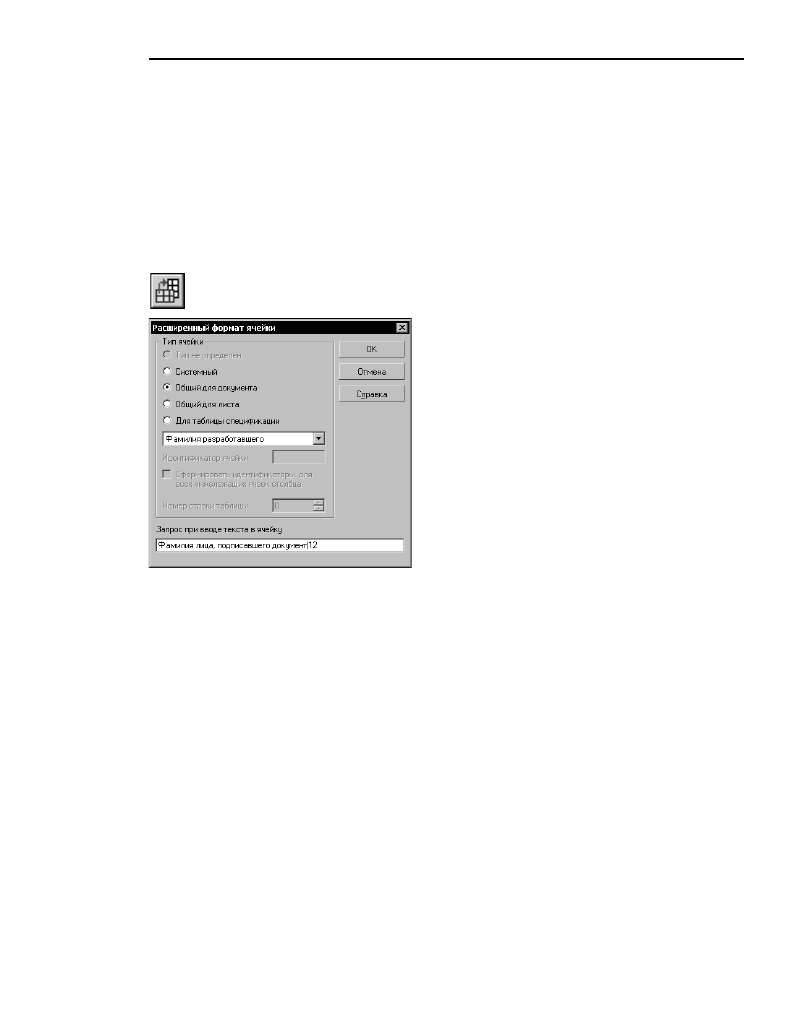

Рис. 9.4.  Диалог настройки

расширенного формата ячейки

Часть III.

Стили документов

98

Табл. 9.1.  Типы ячеек таблицы основной надписи

Тип

Описание ячейки

Пример

Системный

Ячейка этого типа заполняется в основной
надписи документа автоматически (без
участия пользователя). Чтобы указать,
какие именно данные должны быть
занесены в ячейку системного типа,
выберите из списка нужный
идентификатор.

Графы Номер листа и
Количество листов
основной таблицы в
текстовых документах и
спецификациях.

Общий
для документа

Данные, введенные в ячейку этого типа
при заполнении основной надписи, могут
автоматически передаваться в другие
ячейки таблиц основных надписей на этом
же листе и на остальных листах
многолистового документа.
Условие передачи — совпадение типов и
идентификаторов ячеек.
При смене оформления документа данные
из этой ячейки передаются в ячейки
«новой» основной надписи, имеющие
такой же тип и такой же идентификатор.
Таким образом, для ячеек всех основных
надписей, между которыми должен
выполняться автоматический перенос
информации, нужно установить тип
Общий для документа и выбрать один и
тот же идентификатор.

Графа Обозначение
основной таблицы, в
которую заносится
обозначение документа.
Его можно ввести на
любом листе документа, и
введенный текст будет
автоматически занесен в
Графу 26 этого же листа и
аналогичные графы всех
остальных листов, если
документ многолистовой.

Общий
для листа

Данные, введенные в ячейку этого типа
при заполнении основной надписи, могут
автоматически передаваться в ячейку
другой таблицы основной надписи
на этом же листе.
Условие передачи — совпадение типов и
идентификаторов ячеек.
При смене оформления документа данные
из этой ячейки передаются в ячейки
«новой» основной надписи, имеющие такой
же тип и такой же идентификатор.
Содержимое этой ячейки

не передается

во все листы многолистового документа.

Графа Изменение
основной таблицы, в
которую вводится номер
изменения документа. При
смене одного типа
основной надписи данного
документа на другой
содержимое графы будет
автоматически перенесено
в аналогичную графу с
таким же
идентификатором.
