КОМПАС-3D V8. Руководство администратора - часть 17

75

Глава 7. Пользовательский стиль штриховки

Задание.

Создайте стиль штриховки Соли (рис. 7.15). Стиль линии штриховки — Тон
кая.

Задание.

Создайте стиль штриховки Гранит (рис. 7.16). Стиль линии штриховки — Тон
кая.

Задание.

Создайте стиль штриховки Смола (рис. 7.17). Стиль линии штриховки — Тон
кая.

а)

б)

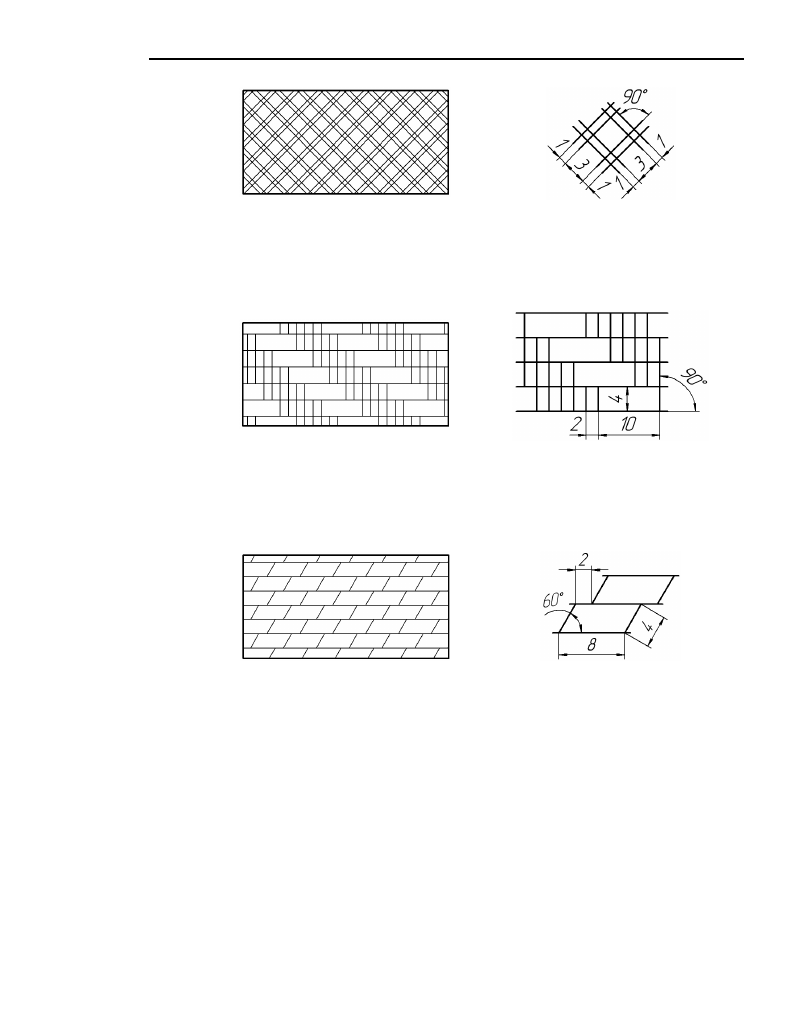

Рис. 7.14.  Стиль штриховки Изоляционный слой:

а) образец штриховки, б) размер и расположение элементов штриховки

а)

б)

Рис. 7.15.  Стиль штриховки Соли:

а) образец штриховки, б) размер и расположение элементов штриховки

а)

б)

Рис. 7.16.  Стиль штриховки Гранит:

а) образец штриховки, б) размер и расположение элементов штриховки

Часть II.

Стили объектов

76

а)

б)

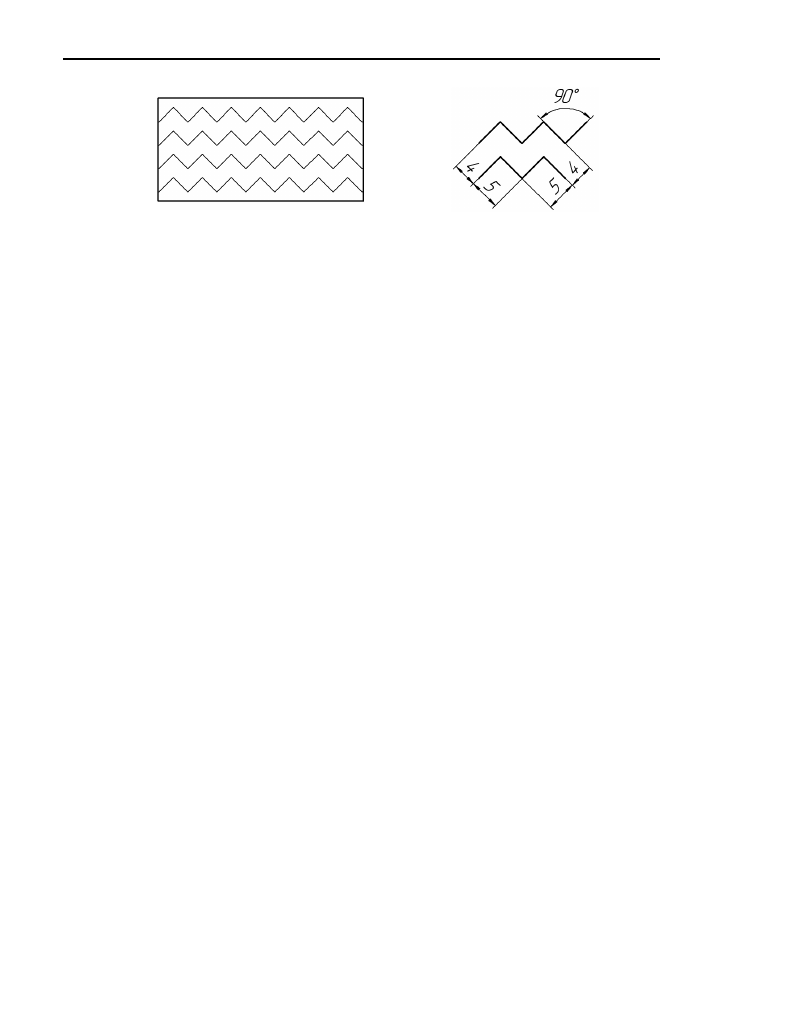

Рис. 7.17.  Стиль штриховки Смола:

а) образец штриховки, б) размер и расположение элементов штриховки

77

Глава 8.

Пользовательский стиль текста

Чтобы создать стиль текста, выполните следующие действия.

1. Вызовите

 команду Сервис — Стили текстов....

На экране появится диалог работы с наборами и библиотеками стилей.

2. С помощью кнопок

Показать библиотеку..., Показать набор... или Показать доку

мент выберите место хранения будущего стиля. О местах хранения стилей рассказано в
разделе 5.1 на с. 42.

3. Нажмите кнопку

Создать стиль.

На экране появится диалог создания и редактирования стиля текста.

4. Настройте параметры нового стиля (см. раздел 6.1) и закройте диалог.

Название созданного стиля появится в активном окне просмотра диалога работы с набо!
рами и библиотеками стилей.

8.1.

Настройка стиля текста

Настройка стиля текста производится в диалоге созда!
ния и редактирования стиля (рис. 8.1). Элементы уп!
равления этого диалога представлены в таблице 8.1.

После изучения материала, изложенного в разделе 8.1, рекомендуется выполнить уп!
ражнения 11–13 из раздела 8.2. Это позволит вам на практике ознакомиться с описан!
ными приемами создания стилей текстов.

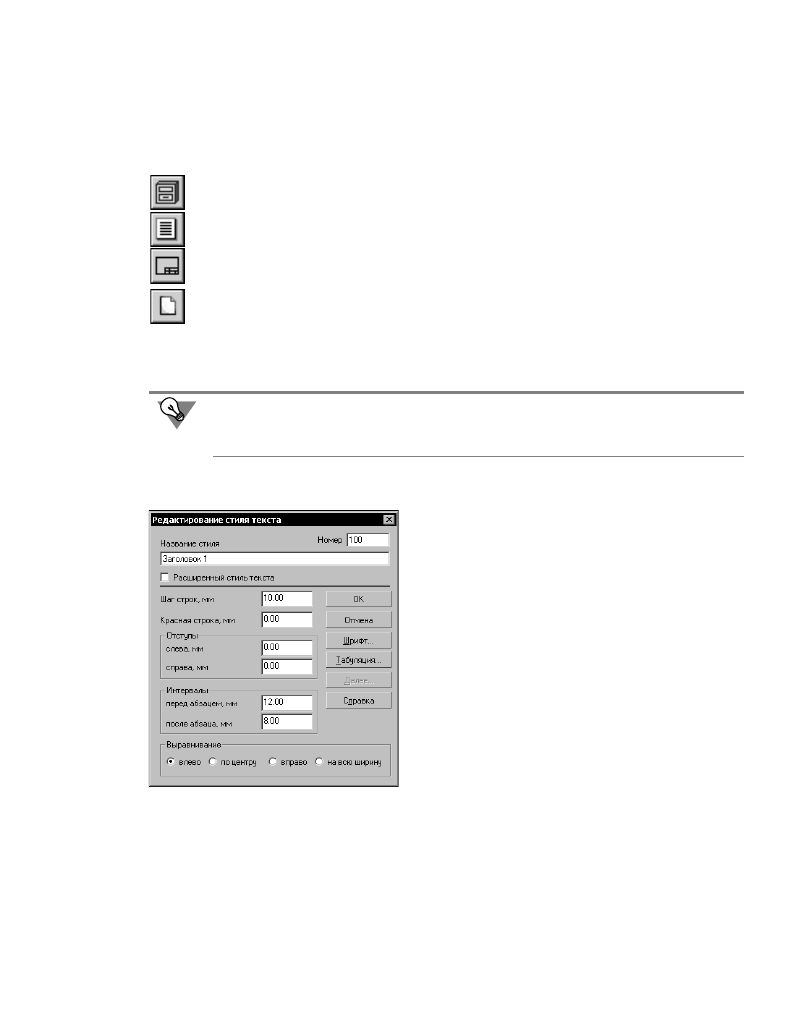

Рис. 8.1.  Диалог создания и редактирования

стиля текста

Часть II.

Стили объектов

78

Табл. 8.1.  Диалог создания и редактирования стиля текста

Элемент

Описание

Название

Поле для ввода (редактирования) имени стиля. Рекомендуется
давать стилям информативные названия, которые хорошо
отражают назначения стилей. В дальнейшем это упростит поиск
стиля в списке.

Номер

Поле для ввода (редактирования) номера стиля. Правила
нумерации стилей изложены в разделе 5.2.4 на с. 49.

Расширенный
стиль текста

Опция, позволяющая установить дополнительные параметры стиля
текста. После ее включения становится доступна кнопка

Далее...,

вызывающая диалог настройки расширенного стиля текста.

Шаг строк

Расстояние между базовыми линиями строк в абзаце (см. рис. 8.2).

Красная строка

Величина отступа вправо в первой строке абзаца (см. рис. 8.2)

*

.

* Обратите внимание на то, что из!за наличия просветов в символах шрифта,

необходимых для того, чтобы буквы не «слипались» друг с другом, это
расстояние может незначительно отличаться от заданного в диалоге.

Отступ слева
Отступ справа

Расстояния между левой и правой границами поля ввода и
соответствующими границами текста (см. рис. 8.2)

*

.

Интервал

Расстояние между двумя соседними абзацами. Оно складывается
из двух величин —

интервала после предыдущего абзаца и

интервала перед последующим абзацем.

Выравнивание

Группа переключателей, позволяющая установить способ
выравнивания абзацев (

по левой границе, по правой границе,

центрирование, выравнивание по двум границам).

Шрифт

Кнопка, позволяющая настроить параметры шрифта
(см. раздел 8.1.1).

Табуляция

Кнопка, позволяющая настроить параметры табуляции
(см. раздел 8.1.2).

Далее...

Кнопка, позволяющая настроить расширенный стиль текста
(см. раздел 8.1.3).
