39.  Технология ISDN (Узкополосная сеть интегрального обслуживания-(N-ISDN), широкополосная сеть интегрального обслуживания-(B-ISDN)).

Цели и история создания технологии ISDN

ISDN (Integrated Services Digital Network — цифровые сети с интегральными услу­гами) относятся к сетям, в которых основным режимом коммутации является режим коммутации каналов, а данные обрабатываются в цифровой форме. Идеи перехода с телефонных сетей общего пользования на полностью цифровую обра­ботку данных, при которой конечный абонент передает данные непосредственно в цифровой форме, высказывались давно. Сначала предполагалось, что абоненты этой сети будут передавать только голосовые сообщения. Такие сети получили название IDN (Integrated Digital Network — интегрированная цифровая сеть). Термин «интегрированная» относился к интеграции цифровой обработки ин­формации сетью с цифровой передачей голоса абонентом. Идея такой сети была высказана еще в 1959 году. Затем было решено, что она должна предоставлять своим абонентам не только возможность поговорить между собой, но и восполь­зоваться другими услугами — в первую очередь передачей компьютерных дан­ных. Кроме того, сеть должна была поддерживать для абонентов разнообразные услуги прикладного уровня — факсимильную связь, телетекс (передачу данных между двумя терминалами), видеотекс (получение хранящихся в сети данных на свой терминал), голосовую почту и ряд других. Предпосылки для создания тако­го рода сетей сложились к середине 70-х годов. К этому времени уже широко применялись цифровые каналы Т1 для передачи данных в цифровой форме ме­жду АТС, а первый мощный цифровой коммутатор телефонных каналов 4ESS был выпущен компанией Western Electric в 1976 году.

В результате работ, проводимых по стандартизации интегральных сетей в CCITT, в 1980 году появился стандарт G.705, в котором излагались общие идеи такой сети. Конкретные спецификации сети ISDN появились в 1984 году в виде серии рекомендаций I. Этот набор спецификаций был неполным и не подходил для по­строения законченной сети. К тому же в некоторых случаях он допускал неодно­значность толкования или был противоречивым. В результате, хотя оборудова­ние ISDN и начало появляться примерно с середины 80-х годов, оно часто было несовместимым, особенно если производилось в разных странах. В 1988 году ре­комендации серии I были пересмотрены и приобрели гораздо более детальный и законченный вид, хотя некоторые неоднозначности сохранились. В 1992 и 1993 годах стандарты ISDN были еще раз пересмотрены и дополнены. Процесс стандартизации этой технологии продолжается.

Внедрение сетей ISDN началось достаточно давно — с конца 80-х годов, однако техническая сложность пользовательского интерфейса, отсутствие единых стан­дартов на многие жизненно важные функции, а также необходимость крупных капиталовложений для переоборудования телефонных АТС и каналов связи привели к тому, что «инкубационный период» затянулся на многие годы, и сей­час, когда прошло уже более десяти лет, распространенность сетей ISDN остав­ляет желать лучшего. Кроме того, в разных странах судьба ISDN складывалась по-разному. Раньше других в национальном масштабе эти сети заработали в та­ких странах, как Германия и Франция. Однако даже в этих странах доля абонен­тов ISDN составляет немногим более 5 % от общего числа абонентов телефонной сети. В США процесс внедрения сетей ISDN намного отстал от Европы, поэтому сетевая индустрия только недавно заметила наличие такого рода сетей. Если су­дить о тех или иных типах глобальных сетей по коммуникационному оборудова­нию для корпоративных сетей, то может сложиться ложное впечатление, что технология ISDN появилась где-то в 1994-1995 годах, так как именно в эти го­ды начали появляться маршрутизаторы с поддержкой интерфейса ISDN. Это обстоятельство просто отражает тот факт, что именно в эти годы сеть ISDN ста­ла достаточно распространенной в США — стране, компании которой являются лидерами в производстве сетевого оборудования для корпоративных сетей.

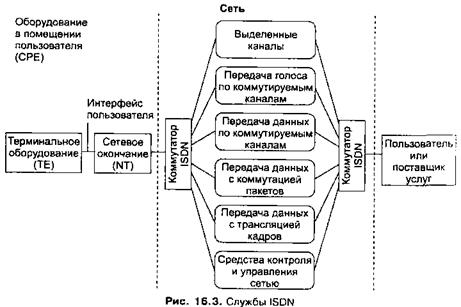

Архитектура сети ISDN предусматривает несколько видов служб (рис. 16.3):

-        некоммутируемые средства (выделенные цифровые каналы);

-        коммутируемая телефонная сеть общего пользования;

-        сеть передачи данных с коммутацией каналов;

-        сеть передачи данных с коммутацией пакетов;

-        сеть передачи данных с трансляцией кадров (режим frame relay);

-        средства контроля и управления работой сети.

Как видно из приведенного списка, транспортные службы сетей ISDN действи­тельно покрывают очень широкий спектр услуг, включая популярные услуги frame relay. Кроме того, большое внимание уделено средствам контроля сети, которые позволяют маршрутизировать вызовы для установления соединения с абонен­том сети, а также осуществлять мониторинг и управление сетью. Управляемость сети обеспечивается интеллектуальностью коммутаторов и конечных узлов сети, поддерживающих стек протоколов, в том числе и специальных протоколов управ­ления.

Стандарты ISDN описывают также ряд услуг прикладного уровня: факсимиль­ную связь на скорости 64 кбит/с, телексную связь на скорости 9600 бит/с, видеотекс на скорости 9600 бит/с и некоторые другие

На практике не все сети ISDN поддерживают все стандартные службы. Служба frame relay хотя и была разработана в рамках сети ISDN, однако реализуется, как правило, с помощью отдельной сети коммутаторов кадров, не пересекающейся с сетью коммутаторов ISDN.

Базовой скоростью сети ISDN является скорость канала DS-0, то есть 64 кбит/с. Эта скорость ориентируется на самый простой метод кодирования голоса — ИКМ, хотя дифференциальное кодирование и позволяет передавать голос с тем же ка­чеством на скорости 32 или 16 кбит/с.

Одной из оригинальных идей, положенных в основу ISDN, является совместное использование принципов коммутации каналов и коммутации пакетов. Однако сеть с коммутацией пакетов, работающая в составе ISDN, выполняет служебные функции — с помощью этой сети передаются сообщения протокола сигнализа­ции. А вот основная информация, то есть сам голос, по-прежнему передается с помощью сети с коммутацией каналов. В таком разделении функций есть вполне понятная логика — сообщения о вызове абонентов образуют пульсирующий трафик, поэтому его более эффективно передавать по сети с коммутацией пакетов.



Пользовательские интерфейсы ISDN

Одним из базовых принципов ISDN является предоставление пользователю стан­дартного интерфейса, с помощью которого пользователь может запрашивать у сети разнообразные услуги. Этот интерфейс образуется между двумя типами оборудования, устанавливаемого в помещении пользователя (Customer PremisesEquipment, CPE): терминальным оборудованием пользователя ТЕ (компьютер с соответствующим адаптером, маршрутизатор, телефонный аппарат) и сетевым окончанием NT, которое представляет собой устройство, завершающее канал связи с ближайшим коммутатором ISDN.

Пользовательский интерфейс основан на каналах трех типов:

-        В - со скоростью передачи данных 64 кбит/с;

-        D - со скоростью передачи данных 16 или 64 кбит/с;

-        Н - со скоростью передачи данных 384 кбит/с (Н0), 1536 кбит/с (Н11) или 1920 кбит/с (Н12).

Каналы типа В обеспечивают передачу пользовательских данных (оцифрованно­го голоса, компьютерных данных или смеси голоса и данных) и с более низкими скоростями, чем 64 кбит/с. Разделение данных выполняется с помощью техники TDM. Разделением канала В на подканалы в этом случае должно заниматься пользовательское оборудование, сеть ISDN всегда коммутирует целые каналы типа В. Каналы типа В могут соединять пользователей с помощью техники ком­мутации каналов друг с другом, а также образовывать так называемые полупо­стоянные (semipermanent) соединения, которые эквиваленты соединениям служ­бы выделенных каналов. Канал типа В может также подключать пользователя к коммутатору сети Х.25.

Канал типа D является каналом доступа к служебной сети с коммутацией пакетов, передающей сигнальную информацию. Передача адресной информации, на ос­нове которой осуществляется коммутация каналов типа В в коммутаторах сети, является основной функцией канала D. Другой его функцией является поддержание услуг низкоскоростной сети с коммутацией пакетов для пользовательских данных. Обычно эта услуга выполняется сетью в то время, когда каналы типа D свободны от выполнения основной функции.

Каналы типа Н предоставляют пользователям возможности высокоскоростной передачи данных. На них могут работать службы высокоскоростной передачи факсов, видеоинформации, качественного воспроизведения звука.

Пользовательский интерфейс ISDN представляет собой набор каналов опреде­ленного типа и с определенными скоростями.

Сеть ISDN поддерживает два типа пользовательского интерфейса — начальный (Basic Rate Interface, BRI) и основной (Primary Rate Interface, PRI).

Начальный интерфейс BRI предоставляет пользователю два канала по 64 кбит/с для передачи данных (каналы типа В) и один канал с пропускной способностью 16 кбит/с для передачи управляющей информации (канал типа D). Все каналы работают в полнодуплексном режиме. В результате суммарная скорость интер­фейса BRI для пользовательских данных составляет 144 кбит/с по каждому на­правлению, а с учетом служебной информации — 192 кбит/с. Различные каналы пользовательского интерфейса разделяют один и тот же физический двухпроводный кабель по технологии TDM, то есть являются логическими, а не физиче­скими каналами. Данные по интерфейсу BRI передаются кадрами, состоящими из 48 бит. Каждый кадр содержит по два байта каждого из В каналов, а также 4 бита канала D. Передача кадра длится 250 мс, что обеспечивает скорость дан­ных 64 кбит/с для каналов В и 16 кбит/с для канала D. Кроме битов данных кадр содержит служебные биты для синхронизации кадров, а также обеспечения нулевой постоянной составляющей электрического сигнала.

Интерфейс BRI может поддерживать не только схему 2B+D, но и B+D и про­сто D (когда пользователь направляет в сеть только пакетизированные данные).

Начальный интерфейс стандартизован в рекомендации I.430.

Основной интерфейс PRI предназначен для пользователей с повышенными тре­бованиями к пропускной способности сети. Интерфейс PRI поддерживает либо схему 30B+D, либо схему 23B+D. В обеих схемах канал D обеспечивает скорость 64 кбит/с. Первый вариант предназначен для Европы, второй — для Северной Америки и Японии. Ввиду большой популярности скорости цифровых каналов 2,048 Мбит/с в Европе и скорости 1,544 Мбит/с в остальных регионах привести стандарт на интерфейс PRI к общему варианту не удалось.

Возможны варианты интерфейса PRI с меньшим количеством каналов типа В, например 20B+D. Каналы типа В могут объединяться в один логический высо­коскоростной канал с общей скоростью до 1920 кбит/с. При установке у пользо­вателя нескольких интерфейсов PRI все они могут иметь один канал типа D, при этом количество каналов В в том интерфейсе, который не имеет канала D, может увеличиваться до 24 или 31.

Основной интерфейс может быть основан на каналах типа Н. При этом общая пропускная способность интерфейса все равно не должна превышать 2,048 или 1,544 Мбит/с. Для каналов Н0 возможны интерфейсы 3H0+D для американско­го варианта и 5H0+D для европейского. Для каналов H1 возможен интерфейс, состоящий только из одного канала Н11 (1,536 Мбит/с) для американского ва­рианта или одного канала H12 (1,920 Мбит/с) и одного канала D для европей­ского варианта.

Кадры интерфейса PRI имеют структуру кадров DS-1 для каналов Т1 или Е1. Основной интерфейс PRI стандартизован в рекомендации I.431.



Подключение пользовательского оборудования к сети ISDN

Подключение пользовательского оборудования к сети ISDN осуществляется в соответствии со схемой подключения, разработанной CCITT (рис. 16.4). Обору­дование делится на функциональные группы, и в зависимости от группы разли­чается несколько справочных точек (reference points) соединения разных групп оборудования между собой.

Устройства функциональной группы NT1 (Network Termination 1) образуют циф­ровое абонентское окончание (Digital Subscriber Line, DSL) на кабеле, соединяющем пользовательское оборудование с сетью ISDN. Фактически NT1 представ­ляет собой устройство типа CSU, которое работает на физическом уровне и образует дуплексный канал с соответствующим устройством CSU, установлен­ном на территории оператора сети ISDN. Справочная точка Uсоответствует точ­ке подключения устройства NT1 к сети. Устройство NT1 может принадлежать оператору сети (хотя всегда устанавливается в помещении пользователя), а мо­жет принадлежать и пользователю. В Европе принято считать устройство NT1 частью оборудования сети, поэтому пользовательское оборудование (например, маршрутизатор с интерфейсом ISDN) выпускается без встроенного устройства NT1. В Северной Америке принято считать устройство NT1 принадлежностью пользовательского оборудования, поэтому пользовательское оборудование часто выпускается со встроенным устройством NT1.

Если пользователь подключен через интерфейс BRI, то цифровое абонентское окончание выполнено по 2-проводной схеме (как и обычное окончание аналого­вой телефонной сети). Для организации дуплексного режима используется тех­нология одновременной выдачи передатчиками потенциального кода 2B1Q с эхо-подавлением и вычитанием своего сигнала из суммарного. Максимальная длина абонентского окончания в этом случае составляет 5,5 км.

При использовании интерфейса PRI цифровое абонентское окончание выполня­ется по схеме канала Т1 или Е1, то есть является 4-проводным с максимальной длиной около 1800 м.

Устройства функциональной группы NT2 (Network Termination 2) представляют собой устройства канального или сетевого уровня, которые выполняют функции концентрации пользовательских интерфейсов и их мультиплексирование. Напри­мер, к этому типу оборудования относятся: офисная АТС (РВХ), коммутирую­щая несколько интерфейсов BRI, маршрутизатор, работающий в режиме комму­тации пакетов (например, по каналу D), простой мультиплексор TDM, который мультиплексирует несколько низкоскоростных каналов в один канал типа В. Точка подключения оборудования типа NT2 к устройству NT1 называется спра­вочной точкой типа Т. Наличие этого типа оборудования не является обязатель­ным в отличие от NT1.

Устройства функциональной группы ТЕ1 (Terminal Equipment 1) относятся к уст­ройствам, которые поддерживают интерфейс пользователя BRI или PRI. Спра­вочная точка S соответствует точке подключения отдельного терминального обо­рудования, поддерживающего один из интерфейсов пользователя ISDN. Таким оборудованием может быть цифровой телефон или факс-аппарат. Так как обору­дование типа NT2 может отсутствовать, то справочные точки S и Т объединяют­ся и обозначаются как S/T.

Устройства функциональной группы ТЕ2 (Terminal Equipment 2) представляют собой устройства, которые не поддерживают интерфейс BRI или PRI. Таким устройством может быть компьютер, маршрутизатор с последовательными ин­терфейсами, не относящимися к ISDN, например RS-232C, Х.21 или V.35. Для подключения такого устройства к сети ISDN необходимо использовать терми­нальный адаптер (Terminal Adapter, ТА). Для компьютеров терминальные адап­теры выпускаются в формате сетевых адаптеров — как встраиваемая карта.

Физически интерфейс в точке S/T представляет собой 4-проводную линию. Так как кабель между устройствами ТЕ1 или ТА и сетевым окончанием NT1 или NT2 обычно имеет небольшую длину, то разработчики стандартов ISDN решили не усложнять оборудование, поскольку организация дуплексного режима на 4-проводной линии намного легче, чем на 2-проводной. Для интерфейса BRI в качестве метода кодирования выбран биполярный метод AMI, причем логиче­ская единица кодируется нулевым потенциалом, а логический ноль — чередова­нием потенциалов противоположной полярности. Для интерфейса PRI исполь­зуются другие коды, те же, что и для интерфейсов Т1 и Е1, то есть соответственно B8ZS и HDB3.

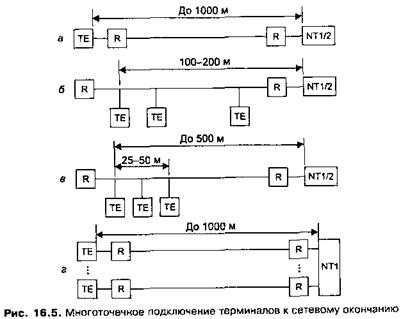

Физическая длина интерфейса PRI колеблется от 100 до 1000 м в зависимости от схемы подключения устройств (рис. 16.5).

Дело в том, что при небольшом количестве терминалов (ТЕ1 или ТЕ2+ТА) раз­решается не использовать местную офисную АТС, а подключать до 8 устройств к одному устройству типа NT1 (или NT2 без коммутационных возможностей) по схеме монтажного ИЛИ (подключение напоминает подключение станций к ко­аксиальному кабелю Ethernet, но только в 4-проводном варианте). При подклю­чении одного устройства ТЕ (через терминальные резисторы R, согласующие па­раметры линии) к сетевому окончанию NT (см. рис. 16.5, а) длина кабеля может достигать 1000 м. При подключении нескольких устройств к пассивному кабелю (см. рис. 16.5, б) максимальная длина кабеля сокращается до 100-200 м. Правда, если эти устройства сосредоточены на дальнем конце кабеля (расстояние между ними не превышает 25-50 м), то длина кабеля может быть увеличена до 500 м (рис. 16.5, в). И, наконец, существуют специальные многопортовые устройства NT1, которые обеспечивают звездообразное подключение до 8 устройств, при этом дли­на кабеля увеличивается до 1000 м (рис. 16.5, г).



Адресация в сетях ISDN

Технология ISDN разрабатывалась как основа всемирной телекоммуникацион­ной сети, позволяющей связывать как телефонных абонентов, так и абонентов других глобальных сетей — компьютерных, телексных. Поэтому при разработке схемы адресации узлов ISDN необходимо было, во-первых, сделать эту схему достаточно емкой для всемирной адресации, а во-вторых, совместимой со схема­ми адресации других сетей, чтобы абоненты этих сетей, в случае соединения сво­их сетей через сеть ISDN, могли бы пользоваться привычными форматами адре­сов. Разработчики стека TCP/IP пошли по пути введения собственной системы адресации, независимой от систем адресации объединяемых сетей, а разработчи­ки технологии ISDN пошли по другому пути — они решили добиться использо­вания в адресе ISDN адресов объединяемых сетей.

Основное назначение ISDN — передача телефонного трафика. Поэтому за осно­ву адреса ISDN был взят формат международного телефонного плана номеров, описанный в стандарте ITU-T Е.163. Однако этот формат был расширен для поддержки большего числа абонентов и для использования в нем адресов других сетей, например Х.25. Стандарт адресации в сетях ISDN получил номер Е.164.

Формат Е.163 предусматривает до 12 десятичных цифр в номере, а формат адре­са ISDN в стандарте Е.164 расширен до 55 десятичных цифр. В сетях ISDNразличают номер абонента и адрес абонента. Номер абонента соответствует точ­ке Т подключения всего пользовательского оборудования к сети. Например, вся офисная АТС может идентифицироваться одним номером ISDN. Номер ISDN состоит из 15 десятичных цифр и делится, как и телефонный номер по стандарту Е.163, на поле «Код страны» (от 1 до 3 цифр), поле «Код города» и поле «Номер абонента». Адрес ISDN включает номер плюс до 40 цифр подадреса. Подадрес используется для нумерации терминальных устройств за пользовательским ин­терфейсом, то есть подключенных к точке S. Например, если на предприятии име­ется офисная АТС, то ей можно присвоит один номер, например 7-095-640-20-00, а для вызова абонента, имеющего подадрес 134, внешний абонент должен набрать номер 7-095-640-20-00-134.

При вызове абонентов из сети, не относящейся к ISDN, их адрес может непо­средственно заменять адрес ISDN. Например, адрес абонента сети Х.25, в кото­рой используется система адресации по стандарту Х.121, может быть помещен целиком в поле адреса ISDN, но для указания, что это адрес стандарта Х.121, ему должно предшествовать поле префикса, в которое помещается код стандарта ад­ресации, в данном случае стандарта Х.121. Коммутаторы сети ISDN могут обра­ботать этот адрес корректно и установить связь с нужным абонентом сети Х.25 через сеть ISDN, либо коммутируя канал типа В с коммутатором Х.25, либо пе­редавая данные по каналу типа D в режиме коммутации пакетов. Префикс опи­сывается стандартом ISO 7498.

Стандарт ISO 7498 определяет достаточно сложный формат адреса, причем ос­новой схемы адресации являются первые два поля. Поле AFI (Authority and FormatIdentifier) определяет значения всех остальных полей адреса и формат этих полей. Значением поля AFI является один из 6 типов поддоменов глобального домена адресации:

-        четыре типа доменов соответствуют четырем типам публичных телекоммуни­кационных сетей — сетей с коммутацией пакетов, телексных сетей, публич­ных телефонных сетей и сетей ISDN;

-        пятый тип домена — это географический домен, который назначается каждой стране (в одной стране может быть несколько географических доменов);

-        шестой тип домена — это домен организационного типа, в который входят ме­ждународные организации, например ООН или АТМ Forum.

За полем AFI идет поле IDI (Initial Domain Identifier — начальный идентифика­тор домена), а за ним располагается дополнительное поле DSP (Domain SpecificPart), которое может нести дополнительные цифры номера абонента, если раз­рядности поля INI не хватает.

Определены перечисленные ниже значения AFI.

-        Международные сети с коммутацией пакетов со структурой адресов в стандар­те Х.121 — 36, если адрес задается только десятичными цифрами, и 37, если ад­рес состоит из произвольных двоичных значений. При этом поле INI имеет формат в 14 десятичных цифр, а поле DSP может содержать еще 24 цифры.

-        Международные сети ISDN со структурой адресов в стандарте Е.164 — 44, если адрес задается только десятичными цифрами, и 45, если адрес состоит из произвольных двоичных значений. При этом поле IDI имеет формат в 15 десятичных цифр, а поле DSP может содержать еще 40 цифр.

-        Международные телефонные сети PSTN со структурой адресов в стандарте Е.163 — 42, если адрес задается только десятичными цифрами, и 43, если ад­рес состоит из произвольных двоичных значений. При этом поле IDI имеет формат в 12 десятичных цифр, а поле DSP может содержать еще 26 цифр.

-        Международные географические домены со структурой адресов в стандарте ISO DCC (Digital Country Codes) — 38, если адрес задается только десятич­ными цифрами, и 39, если адрес состоит из произвольных двоичных значе­ний. При этом поле INI имеет формат в три десятичных цифры (код страны), а поле DSPможет содержать еще 35 цифр.

-        Домен международных организаций. Для него однобайтовое поле IDI содер­жит код международной организации, от которой зависит формат поля DSP.

Для первых четырех доменов адрес абонента помещается непосредственно в поле IDI. Для пятого и шестого типов доменов IDI содержит только код страны или код организации, которая контролирует структуру и нумерацию части DSP.

Еще одним способом вызова абонентов из других сетей является указание в адресе ISDN двух адресов: адреса ISDN пограничного устройства, например, соединяюще­го сеть ISDN с сетью Х.25, и адреса узла в сети Х.25. Адреса должны разделяться специальным разделителем. Два адреса используются за два этапа — сначала сеть ISDN устанавливает соединение типа коммутируемого канала с пограничным уст­ройством, присоединенным к сети ISDN, а затем передает ему вторую часть адреса, чтобы это устройство осуществило соединение с требуемым абонентом.



Стек протоколов и структура сети ISDN

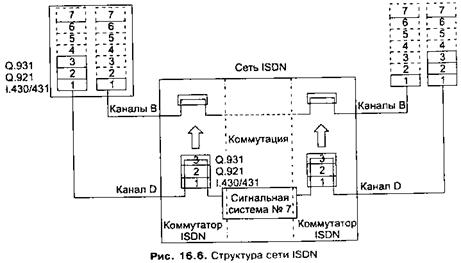

В сети ISDN существует два стека протоколов: стек каналов типа D и стек кана­лов типа В (рис. 16.6).

Каналы типа D образуют достаточно традиционную сеть с коммутацией пакетов. Прообразом этой сети послужила технология сетей Х.25. Для сети каналов Dоп­ределены три уровня протоколов: физический протокол определяется стандар­том I.430/431, канальный протокол LAP-D определяется стандартом Q.921, а на сетевом уровне может использоваться протокол Q.931, с помощью которого вы­полняется маршрутизация вызова абонента службы с коммутацией каналов, или же протокол Х.25 — в этом случае в кадры протокола LAP-D вкладываются па­кеты Х.25 и коммутаторы ISDN выполняют роль коммутаторов Х.25.

Сеть каналов типа D внутри сети ISDN служит транспортной сетью с коммута­цией пакетов для так называемой системы сигнализации номер 7 (Signal SystemNumber 7, SS7). Система SS7 была разработана для целей внутреннего мони­торинга и управления коммутаторами телефонной сети общего назначения. Эта система применяется и в сети ISDN. Служба SS7 относится к прикладному уровню модели OSI. Конечному пользователю ее услуги недоступны, так как со­общениями SS7 коммутаторы сети обмениваются только между собой. В России применяется несколько модифицированный вариант этой системы сигнализации под названием общеканальная сигнализация № 7 (ОКС 7). Термин «общеканаль­ная» означает, что сообщения сигнализации передаются по выделенному слу­жебному каналу, общему для всех пользовательских каналов, а по последним пе­редается только информация пользователей, и никакая другая.

Каналы типа В образуют сеть с коммутацией цифровых каналов. В терминах модели OSI на каналах типа В в коммутаторах сети ISDN определен только протокол физического уровня — протокол I.430/431. Коммутация каналов типа В происходит по указаниям, полученным по каналу D. Когда пакеты протокола Q.931 маршрутизируются коммутатором, то при этом происходит одновремен­ная коммутация очередной части составного канала от исходного абонента к конечному.

Протокол LAP-D принадлежит семейству HDLC, к которому относится и опи­санный в главе 7 протокол LLC2. Протокол LAP-D обладает всеми родовыми чертами этого семейства, но имеет и некоторые особенности. Адрес кадра LAP-D состоит из двух байтов — один байт определяет код службы, которой пересыла­ются вложенные в кадр пакеты, а второй используется для адресации одного из терминалов, если у пользователя к сетевому окончанию NT1 подключено несколь­ко терминалов. Терминальное устройство может поддерживать разные служ­бы — службу установления соединения по протоколу Q.931, службу коммутации пакетов Х.25, службу мониторинга сети и т. п. Протокол LAP-D обеспечивает два режима работы: с установлением соединения (единственный режим работы протокола LLC2) и без установления соединения. Последний режим использует­ся, например, для управления и мониторинга сети.

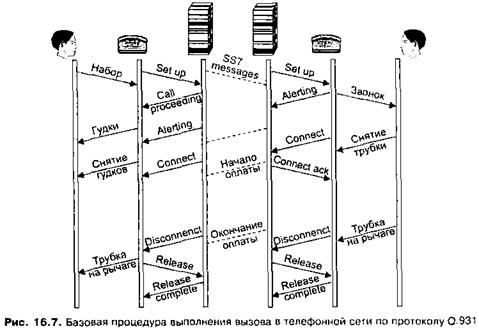

Протокол Q.931 переносит в своих пакетах адрес ISDN вызываемого абонента, на основании которого и происходит настройка коммутаторов на поддержку со­ставного канала типа В. Процедуру установления соединения по протоколу Q.931 иллюстрирует рис. 16.7.



Использование служб ISDN для передачи данных

Несмотря на значительные отличия от аналоговых телефонных сетей, сети ISDN сегодня используются в основном так же, как аналоговые телефонные сети, то есть как сети с коммутацией каналов, но только более скоростные: интерфейс BRI дает возможность установить дуплексный режим обмена со скоростью 128 кбит/с (логическое объединение двух каналов типа В), а интерфейс PRI — 2,048 Мбит/с. Кроме того, качество цифровых каналов гораздо выше, чем аналоговых. Это значит, что процент искаженных кадров будет гораздо ниже, а полез­ная скорость обмена данными существенно выше.

Обычно интерфейс BRI используется в коммуникационном оборудовании для подключения отдельных компьютеров или небольших локальных сетей, а интерфейс PRI — в маршрутизаторах, рассчитанных на сети средних размеров.

Что же касается объединения компьютерных сетей для поддержки службы с ком­мутацией пакетов, то здесь возможности сетей ISDN не слишком велики.

На каналах типа В режим коммутации пакетов поддерживается путем постоян­ного или коммутируемого соединения с коммутатором сети Х.25. То есть каналы типа В в сетях ISDN являются только транзитными для доступа к «настоящей» сети Х.25. Собственно, это сводится к первому случаю использования сети ISDN— только как сети с коммутацией каналов.

Развитие технологии трансляции кадров на каналах типа В — технологии frame relay — привело к тому, что сети frame relay стали самостоятельным видом сетей со своей инфраструктурой каналов и коммутаторов.

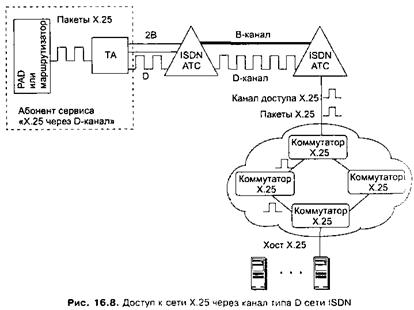

Остается служба коммутации пакетов, доступная по каналу D. Так как после пе­редачи адресной информации канал D остается свободным, по нему можно реа­лизовать передачу компьютерных пакетов Х.25, поскольку протокол LAP-D по­зволяет это делать. Чаще всего сеть ISDN используется не как замена сети Х.25, а как разветвленная сеть доступа к ней, как к менее географически распростра­ненной и узкоспециализированной (рис. 16.8). Такая услуга обычно называется «доступ к сети Х.25 через канал типа D». Скорость доступа к сети Х.25 по каналу типа D обычно не превышает 9600 бит/с.

Сети ISDN не рассматриваются разработчиками сетей передачи данных как хо­рошее средство для создания магистрали. Основная причина — отсутствие ско­ростной службы коммутации пакетов и невысокие скорости каналов, предостав­ляемых конечным пользователям. Для целей же подключения мобильных и домашних пользователей, небольших филиалов и образования резервных кана­лов связи сети ISDN сейчас используются очень широко, естественно там, где они существуют. Производители коммуникационного оборудования выпускают широкий спектр продуктов для подключения локальных сетей к ISDN — терми­нальных адаптеров, удаленных мостов и офисных маршрутизаторов невысокой стоимости.
