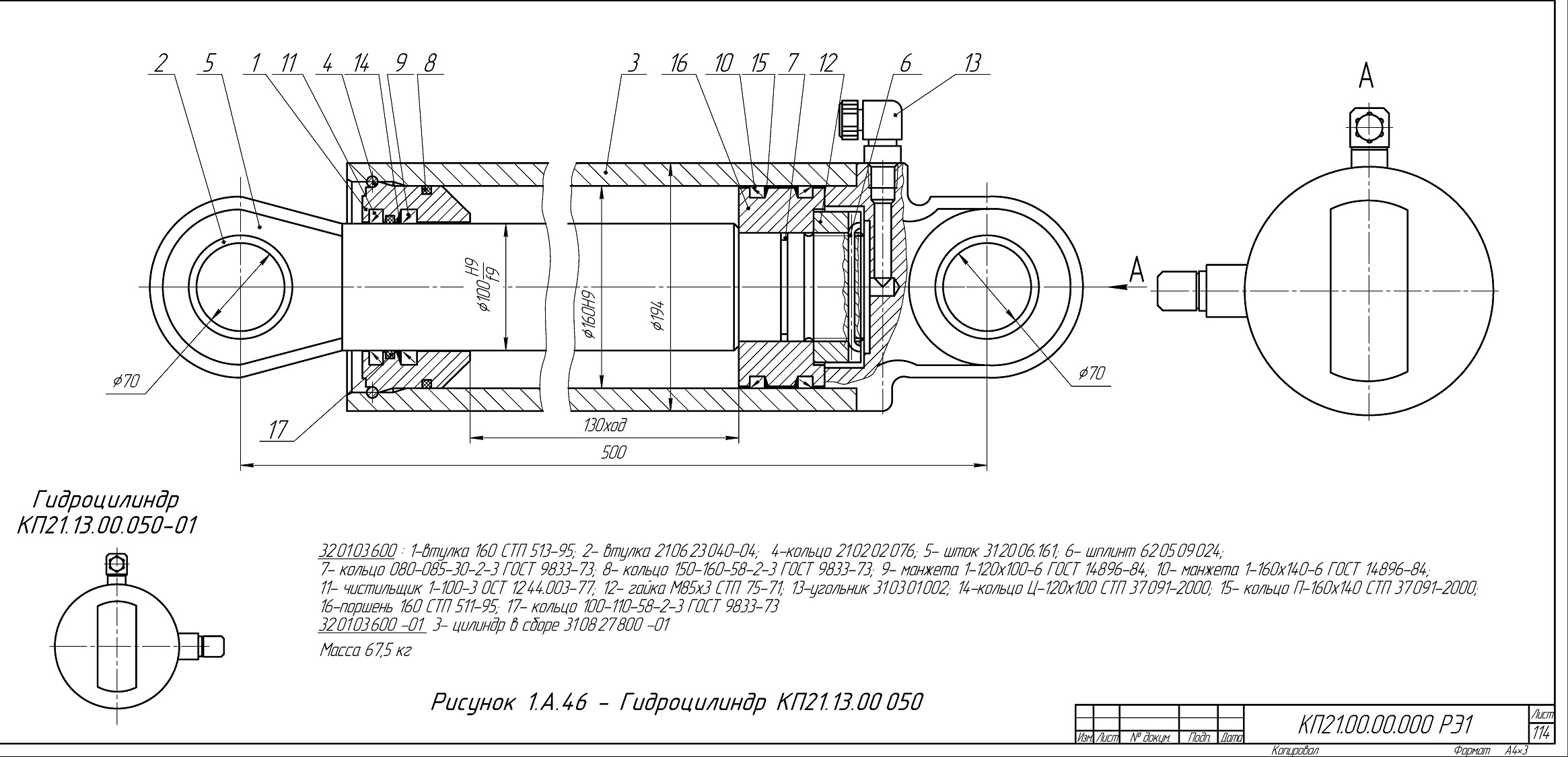

Рисунок 1.А.46 - Гидроцилиндр КП21.13.00050
комбайна КП21
320103600 1-бтулка 160 СТП 513-95; 2- втулка
210623040-04, 4-кольцо 210202076; 5- шток 312006.161; 6- шплинт
620509024;
7- кольцо 080-085-30-2-3 ГОСТ 9833-73; 8- кольцо 150-160-58-2-3 ГОСТ
9833-73, 9- манжета 1-120x100-6 ГОСТ 14896-84; 10- манжета 1-160x140-6
ГОСТ 14896-84;
11- чистильщик 1-100-3 ОСТ 1244.003-77, 12- гайка М85хЗ СТП 75-71,
13-угольник 310301002; 14-кольцо Ц-120х100 СТП37091-2000, 15- кольцо
П-160х140 СТП37091-2000 16-поршень 160 СТП511-95 17-кольцо
100-110-58-2-3 ГОСТ 9833-73 320103600 -01 3- цилиндр 6 сборе 310827800
-01
Масса 67,5 кг
