Renault Zoe E-Tech (2024). Betriebsanleitung - 1





1.1

DEU_UD82783_9

Sommaire 1 (X10 - Renault)



Kapitel 1: Machen Sie sich mit Ihrem Fahrzeug vertraut

Elektrofahrzeug: Einführung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.2

Wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.7

Elektrofahrzeug: Aufladen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.8

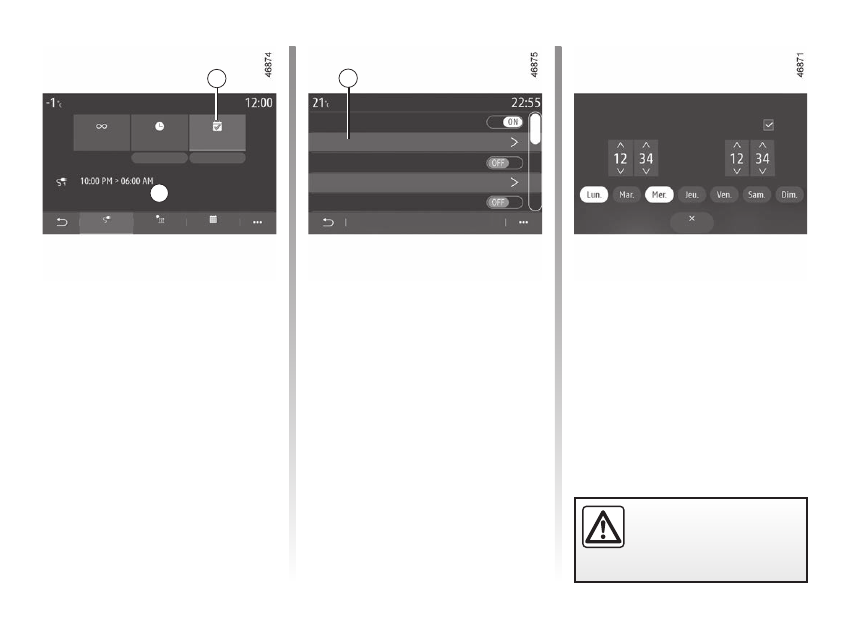

Programmierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1.20

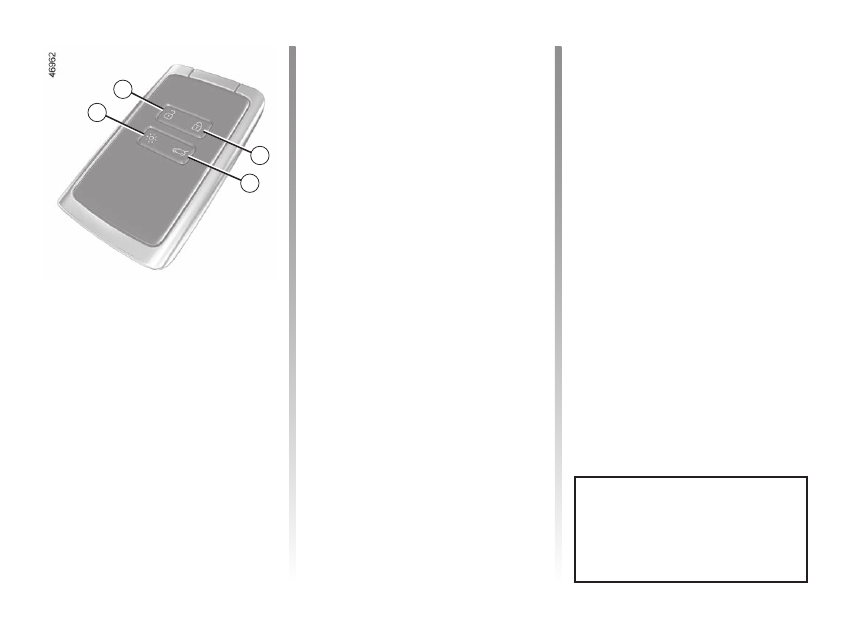

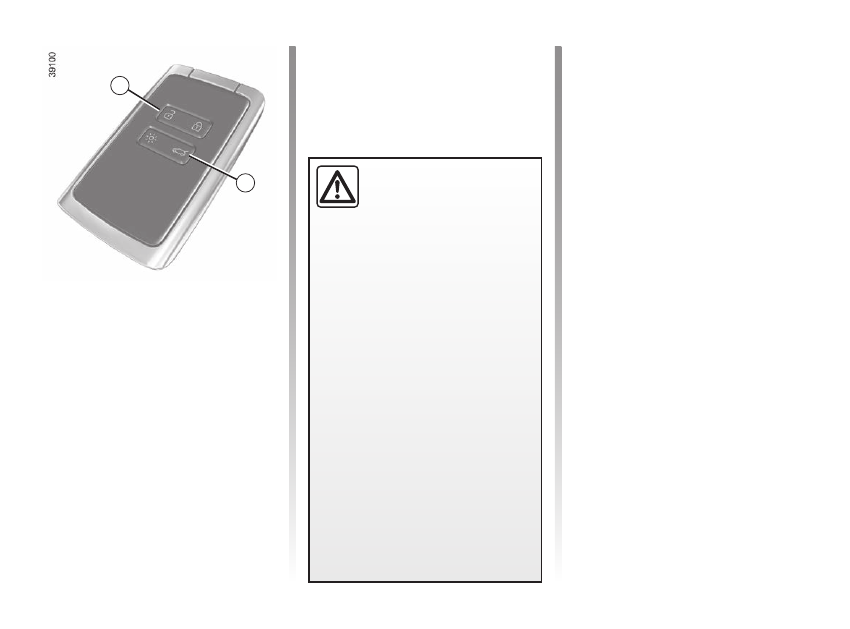

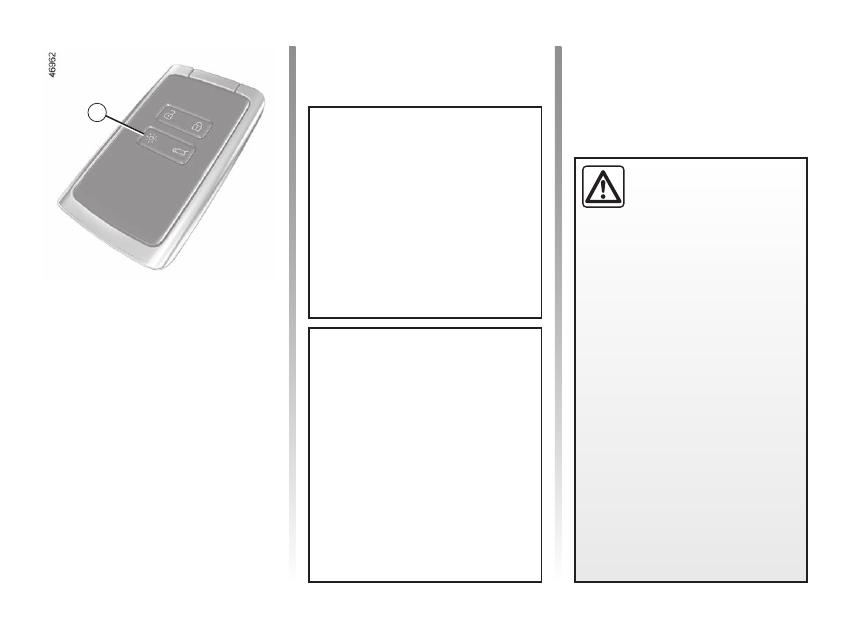

Keycard „Keyless Entry & Drive“: Allgemeine Informationen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.22

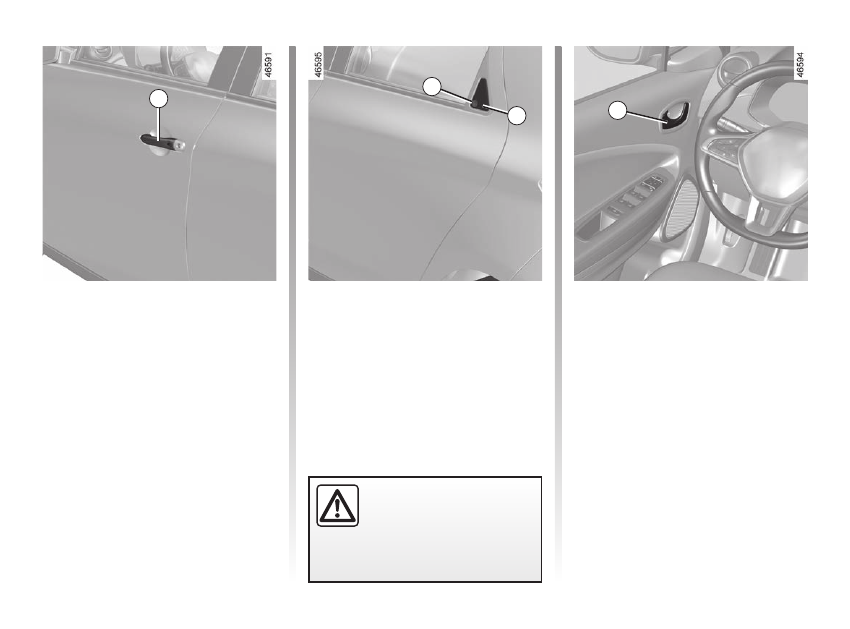

Öffnen und Schließen der Türen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.31

Ver- und Entriegeln der Türen, Hauben, Klappen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.34

Automatische Verriegelung der Türen/Hauben/Klappen Während der Fahrt . . . . . . . . . . . . . . . . . . . . . . . . . . 1.36

Lenkrad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.37

Vordersitz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.39

Sicherheitsgurte. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.41

Zusatzsysteme zum Kindersicherheitsgurt . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.47

zu den hinteren Sicherheitsgurten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1.53

seitenaufprallschutz. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1.54

Kindersicherheit: Allgemeines . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.56

wahl der Kindersitzbefestigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1.59

einbau des Kindersitzes  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1.62

deaktivierung, Aktivierung des Beifahrerairbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1.71

Fahrposition . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.74

Kontroll- und Warnlampen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.78

Displays und Anzeigen  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.82

Bordcomputer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.85

menü für persönliche Einstellungen am Fahrzeug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1.94

Uhrzeit und Außentemperatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.97

Signalanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.99

Fußgängerhupe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.100

Äußere Fahrzeugbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.101

Spiegel. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.107

Leuchtweitenregulierung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.108

Scheiben-Wisch-Waschanlage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.109

services connectés ....................................

(page courante)

1.3

DEU_UD74508_5

Véhicule électrique : Présentation (X10 - Renault)



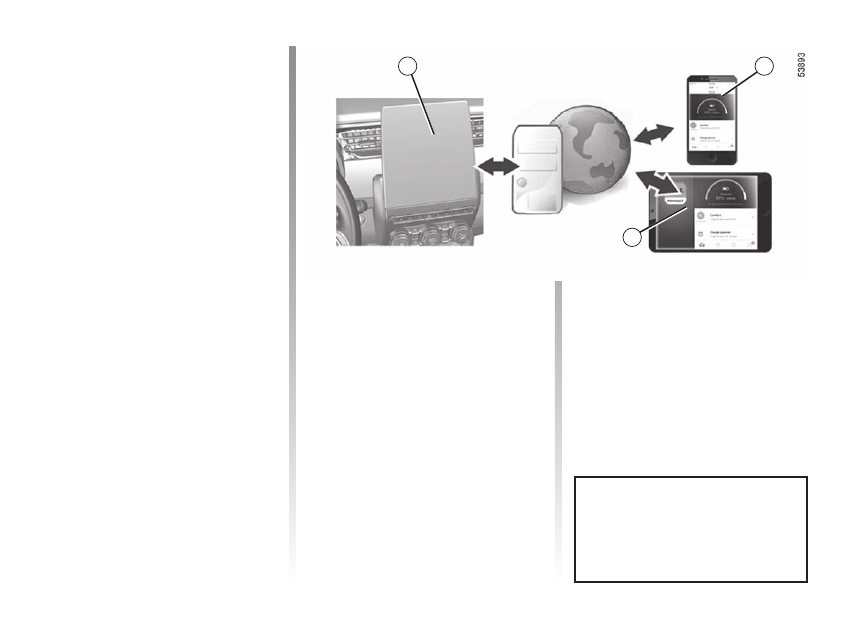

Sie können auf diese Dienste zugreifen:
–  externe digitale Geräte (Mobiltelefone

7

,

Tablets

8

usw.);

–  der Multimedia-Bildschirm des Fahr-

zeugs

6

.

Weitergehende Informationen finden Sie in

den Anweisungen für die Multimediaausstat-

tung oder erhalten Sie von einem Vertrags-

partner.

ELEKTROFAHRZEUG:

Einführung



(2/5)

Das Elektrofahrzeug hat spezifische Eigen-

schaften, aber es funktioniert ähnlich wie ein

Fahrzeug mit Verbrennungsmotor.
Der wesentliche Unterschied besteht bei

einem Elektrofahrzeug in der ausschließli-

chen Nutzung von elektrischem Strom, wäh-

rend ein Fahrzeug mit Verbrennungsmotor

Kraftstoff verwendet.
Wir empfehlen Ihnen, diese Gebrauchsan-

weisung für Ihr Elektrofahrzeug aufmerksam

durchzulesen.

Anzeige-Service

(je nach Fahrzeug)

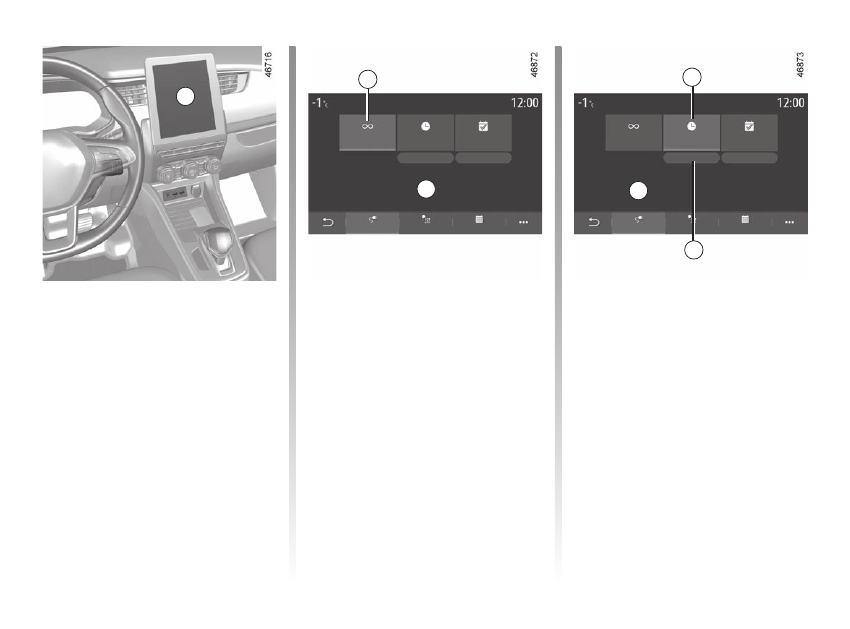

Ihr Elektrofahrzeug verfügt über Online-Ser-

vices zur Anzeige und/oder Bedienung:
–  den Ladezustand Ihres Fahrzeugs mit

Warnung bei niedrigem Batteriestand;

–  der Programmierung des Aufladevor-

gangs der Antriebsbatterie mit verschie-

denen Auswahlmöglichkeiten;

–  verbleibende Reichweite;

– ...

Sie können sich für einen solchen Ser-

vice anmelden oder ihn verlängern,

wenden Sie sich dazu an einen Ver-

tragspartner.

6

7

8

1.4

DEU_UD74508_5

Véhicule électrique : Présentation (X10 - Renault)



Batterien

Das Elektrofahrzeug verfügt über zwei Arten

von Batterien:
–  einen 400-V-Antriebsakku;
–  eine 12-Volt-Zusatzbatterie.

400-V-Antriebsakku

Diese Batterie speichert die für den Betrieb

des Motors Ihres Elektrofahrzeugs notwen-

dige Energie. Wie alle Batterien wird sie bei

Gebrauch entladen, sie muss deshalb regel-

mäßig aufgeladen werden.
Es ist nicht notwendig zu warten, bis die

Reserve erreicht ist, um den Antriebsakku

wieder aufzuladen.
Die Ladezeit variiert je nach speziellem

Wandkasten oder öffentlicher Ladestation,

an die Sie Ihr Fahrzeug anschließen.
Die Reichweite Ihres Fahrzeugs hängt vom

Ladestand der Antriebsbatterie, aber auch

von Ihrem Fahrstil ab.

 2.16.

12-Volt-Zusatzbatterie

Die zweite Batterie Ihres Fahrzeugs ist eine

12-Volt-Zusatzbatterie: Sie liefert die not-

wendige Energie für den Betrieb der Aus-

stattungselemente des Fahrzeugs (Schein-

werfer, Scheibenwischer, Bremsassistent...).

ELEKTROFAHRZEUG:

Einführung



(3/5)

1.5

DEU_UD74508_5

Véhicule électrique : Présentation (X10 - Renault)



Das Antriebssystem des



Elektrofahrzeugs verwendet



400-Volt-Gleichstrom.
Dieses System kann während

und nach dem Ausschalten der Zün-

dung heiß sein. Beachten Sie die Warn-

hinweise auf den Etiketten, die sich im

Fahrzeug befinden.
Jegliche Eingriffe oder Änderungen am

400-Volt-System des Fahrzeugs (Bau-

teile, Kabel, Stecker, Antriebsakku) sind

streng verboten, aufgrund der Gefahren,

die solche Eingriffe für Ihre Sicherheit

darstellen können. Wenden Sie sich an

eine Vertragswerkstatt.

Es besteht die Gefahr von schweren

Verbrennungen oder Stromschlag mit

tödlichen Folgen.

A

ELEKTROFAHRZEUG:

Einführung



(4/5)

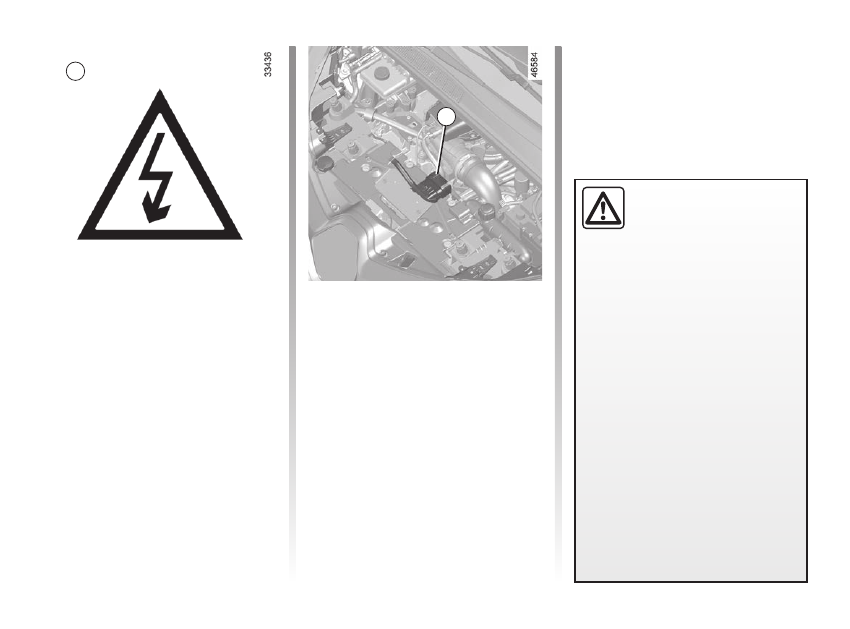

Die elektrischen Bauteile Ihres Fahrzeugs,

die Gefahren für Ihre Sicherheit darstellen

können, sind mit dem Symbol

A

 gekenn-

zeichnet.

„400-Volt“-Stromkreis

Den 400-Volt-Stromkreis erkennt man an

den orangen Kabeln

9

 und an den mit dem

Symbol

 gekennzeichneten Elementen.

9

véhicule électrique

bruit ......................................................

(page courante)

véhicule électrique

conduite ...............................................

(page courante)

avertisseur

sonore piéton .......................................

(page courante)

1.6

DEU_UD74508_5

Véhicule électrique : Présentation (X10 - Renault)



Fahren

Wie bei einem Fahrzeug mit Automatikge-

triebe müssen Sie sich daran gewöhnen,

Ihren linken Fuß nicht zu gebrauchen und

nicht damit zu bremsen.
Wenn Sie während der Fahrt den Fuß vom

Gaspedal nehmen oder das Bremspedal

treten, generiert der Motor beim Verlang-

samen des Fahrzeugs elektrischen Strom,

der zum Bremsen des Fahrzeugs und zum

Aufladen der Antriebsbatterie genutzt wird.

 2.13.

Sonderfall:

Nach einem vollständigen Aufladen der

Batterie und während der ersten Fahrkilo-

meter des Fahrzeugs, ist die Motorbremse

des Fahrzeugs vorübergehend schwächer.

Passen Sie Ihre Fahrweise entsprechend

an.

ELEKTROFAHRZEUG:

Einführung



(5/5)

Unwetter - Überflutete Straßen:

Befahren Sie keine über-

fluteten Straßen, wenn das

Wasser höher als bis zum un-

teren Felgenrand reicht.

Ihr Elektrofahrzeug ist lautlos.

Schalten Sie bei betätigtem

Bremspedal den Motor aus,

bevor Sie es verlassen.

GEFAHR SCHWERER VERLETZUN-

GEN.

Die Motorbremse kann in



keinem Fall das Betätigen des

Bremspedals ersetzen.

Geräusche

Elektrofahrzeuge sind besonders leise. Sie

selbst und auch andere Verkehrsteilnehmer

sind daran nicht unbedingt gewöhnt. Es ist

nicht leicht zu hören, ob das Fahrzeug an

ist oder nicht.
Da der Motor so leise ist, werden Sie Geräu-

sche hören, die Sie sonst nicht hören (Ge-

räusche der Aerodynamik, der Reifen...).
Bei jedem Ausschalten der Zündung wird

das Gebläse nach etwa 10 Sekunden aus-

geschaltet.

FuSgängerhupe

Mit der Fußgängerhupe können Sie andere

Verkehrsteilnehmer, insbesondere Fußgän-

ger und Fahrradfahrer, auf Ihre Anwesenheit

aufmerksam machen.
Beim Starten des Motors wird die Fußgän-

gerhupe automatisch aktiviert. Der Ton wird

ausgelöst, wenn das Fahrzeug sich mit einer

Geschwindigkeit zwischen ca. 1 km/h und

30 km/h bewegt

 1.100.

Beeinträchtigung der Bedie-

nung

Verwenden Sie auf der Fahrer-

seite ausschließlich zum Fahr-

zeug passende Fußmatten, die sich an

den vorinstallierten Elementen befes-

tigen lassen. Überprüfen Sie diese Be-

festigungen regelmäßig. Legen Sie nie

mehrere Matten übereinander.

Die Pedale könnten dadurch blockiert

werden.

présentation du véhicule électrique

recommandations importantes ............

(page courante)

véhicule électrique

recommandations importantes ............

(page courante)

1.7

DEU_UD80620_3

Recommandations importantes (X10 - Renault)



Recommandations importantes

WICHTIGE HINWEISE

Bitte lesen Sie diese Hinweise aufmerksam durch. Das Nicht-Befolgen dieser Hinweise kann zu

Brandgefahr, schwerwiegenden

Verletzungen oder Stromschlägen mit tödlichen Folgen führen.

Im Falle eines Unfalls oder Aufpralls

Bei einem Unfall oder wenn Sie mit dem unteren Fahrzeugbereich gegen eine Beton-Wegmarke, einen hohen Bordstein oder andere

straßenbauliche Einrichtungen stoßen, kann der Stromkreis oder der Antriebsakku beschädigt werden.

Lassen Sie Ihr Fahrzeug von einer Vertragswerkstatt überprüfen.
Fassen Sie nie die 400-Volt-Bauteile oder die orangen Kabel an, die im Innen- oder Außenbereich des Fahrzeugs sichtbar sind.
Im Fall eines schweren Schadens am Antriebsakku, kann es zum Austritt von Flüssigkeiten kommen:

–  fassen Sie diese Flüssigkeiten, die aus dem Antriebsakku austreten, niemals an;

–   sollte es dennoch dazu kommen, spülen Sie gründlich mit Wasser und suchen Sie sofort einen Arzt auf.
Bei einem Schlag (auch bei einem leichten) gegen den Ladeanschluss und/oder die Schutzklappe, diese baldmöglichst von einem Vertrags-

partner überprüfen lassen.

Im Brandfall

Im Brandfall müssen Sie das Fahrzeug sofort verlassen und alle Insassen evakuieren. Kontaktieren Sie die Rettungsdienste und weisen Sie

diese darauf hin, dass es sich um ein Elektrofahrzeug handelt.

Wenn ein Eingriff notwendig ist, verwenden Sie nur Feuerlöscher Typ ABC oder BC, die für elektrische Brände geeignet sind. Kein Wasser

oder andere Löschmittel verwenden.

Bei Schäden am Stromkreis wenden Sie sich bitte an einen Vertragspartner.

Zum Abschleppen



 5.23.

Waschen des Fahrzeugs

Niemals den Motorbereich, den Elektroanschluss und den Antriebsakku mit einem Hochdruckreiniger reinigen.

Gefahr eines Schadens am Stromkreis.

Das Fahrzeug niemals waschen, während es aufgeladen wird.

Auf keinen Fall das Ladekabel nass reinigen, während das Fahrzeug aufgeladen wird.

Auf keinen Fall das Ladekabel und den Ladekabelstecker nass reinigen, wenn das Kabel nicht angeschlossen ist, um Korrosion der Lade-

kontaktstifte zu vermeiden.

Es besteht die Gefahr von Stromschlag mit tödlichen Folgen.

prise de charge ..........................................

(jusqu’à la fin de l’UD)

cordon de charge.......................................

(jusqu’à la fin de l’UD)

trappe de charge .......................................

(jusqu’à la fin de l’UD)

charge batterie de traction .........................

(jusqu’à la fin de l’UD)

véhicule électrique

charge ..................................................

(jusqu’à la fin de l’UD)

1.8

DEU_UD82777_8

Véhicule électrique : charge (X10 - Renault)



Véhicule électrique : charge

ELEKTROFAHRZEUG:

Aufladen



(1/12)

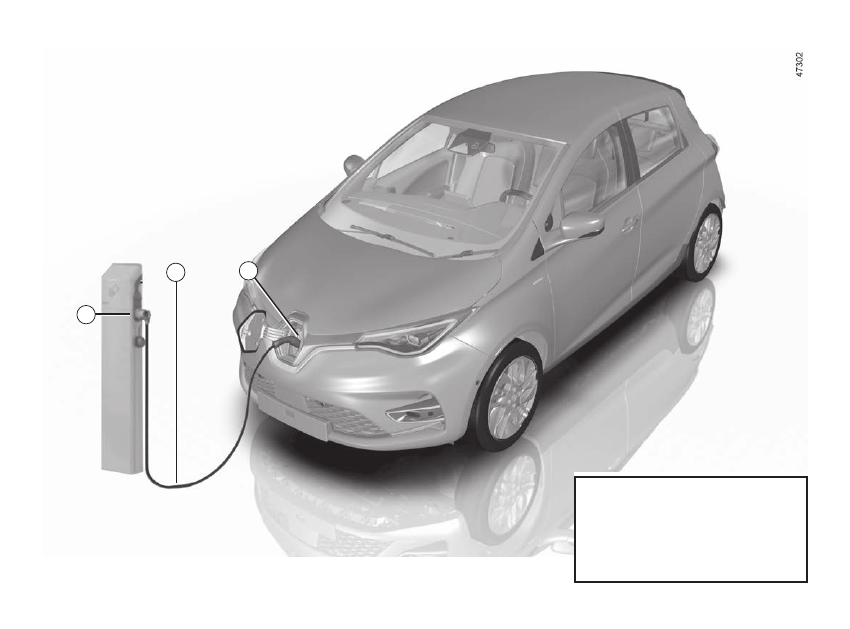

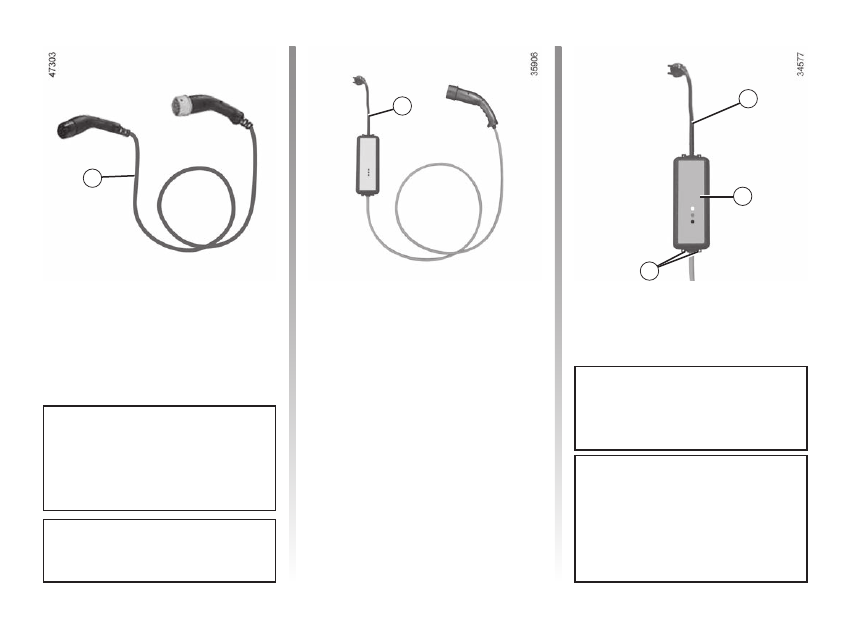

Auflade-Schaltplan

1

 Spezielle Steckdose oder Ladeanschluss

2

 Ladekabel

3

 Elektrosteckdose

Informationen zu den Aufladeausrüstun-

gen erhalten Sie in Ihrer Vertragswerk-

statt.

3

1

2

1.9

DEU_UD82777_8

Véhicule électrique : charge (X10 - Renault)



ELEKTROFAHRZEUG:

Aufladen



(2/12)

Wichtige Hinweise zum Aufladen Ihres Fahrzeugs

Bitte lesen Sie diese Hinweise aufmerksam durch. Das Nicht-Befolgen dieser Hinweise kann zu

Brandgefahr, schwerwiegenden

Verletzungen oder Stromschlägen mit tödlichen Folgen führen.

Aufladen

Führen Sie keine Arbeiten am Fahrzeug durch, wenn es aufgeladen wird (Waschen, Arbeiten im Motorraum...).
Wenn sich Wasser, Korrosionsspuren oder Fremdkörper im Stecker des Ladekabels oder im Ladeanschluss des Fahrzeugs befinden, laden

Sie das Fahrzeug nicht auf. Brandgefahr.
Versuchen Sie nicht, die Schaltkontakte des Kabels, des Wandanschlusses oder des Ladeanschlusses des Fahrzeug anzufassen oder Ge-

genstände einzuführen.
Schließen Sie das Ladekabel niemals an einen Adapter, eine Mehrfachsteckdose oder eine Verlängerungsschnur an.
Die Verwendung eines Stromaggregats ist verboten.
Den Ladeanschluss des Fahrzeugs oder das Ladekabel nicht auseinanderbauen oder verändern. Brandgefahr.
Nehmen Sie keine Veränderungen oder Arbeiten beim Aufladen vor.
Nach einem Schlag (auch nach einem leichten) gegen den Ladeanschluss oder die Schutzklappe, diese baldmöglichst von einem Vertrags-

partner überprüfen lassen.
Behandeln Sie das Ladekabel mit Vorsicht: nicht darauf treten, nicht in Wasser tauchen, nicht daran ziehen, keinen Stößen aussetzen...
Regelmäßig prüfen, ob das Ladekabel in gutem Zustand ist.
Verwenden Sie das Ladekabel (Korrosion, braune Verfärbung, Schnitte usw.), das Gerät oder den Ladeanschluss des Fahrzeugs im Falle

einer Beschädigung nicht. Wenden Sie sich an eine Vertragswerkstatt, um das Kabel oder den Kasten auszuwechseln.
Falls der Verriegelungsmechanismus der Ladeschutzklappe und/oder die Entriegelung der Ladebuchse des Fahrzeugs nicht betätigt werden

kann, wenden Sie sich bitte an einen Vertragspartner.

1.10

DEU_UD82777_8

Véhicule électrique : charge (X10 - Renault)



Ladekabel

A

Dieses Kabel ist für Ihr Fahrzeug spezifisch

und für den Anschluss an Steckdosen oder

öffentlichen Ladestationen bestimmt, um

das normale Laden der Traktionsbatterie zu

ermöglichen.

A

ELEKTROFAHRZEUG:

Aufladen



(3/12)

Lesen Sie zur Funktionsweise in jedem Fall

die Bedienungsanleitung des Ladekabels

B



aufmerksam

 durch.

B

Ladekabel

B

Dieses Kabel ermöglicht:
–  bei normalem Betrieb, in einer speziell für

das Fahrzeug verwendeten Steckdose

(Ladung von 14 A/16 A);

–  gelegentliches Laden an einer Haus-

haltssteckdose (Ladung von 8 A), wenn

Sie beispielsweise nicht zu Hause sind.

In jedem Fall müssen die verwendeten

Steckdosen gemäß den Anweisungen



der mit dem Ladekabel

B

 gelieferten Ge-

brauchsanleitung installiert werden.

C

B

D

Wenn während des Ladevorgangs eine

Störung auftritt (Aufleuchten der roten

Kontrolllampe des Wandkastens

D

),

müssen Sie den Ladevorgang sofort un-

terbrechen. Siehe dazu die Bedienungs-

anleitung des Ladekabels.

Es wird empfohlen, vorzugsweise ein

Ladekabel zum regulären Aufladen des

Antriebsakkus zu verwenden.

Das Ladekabel ist jeweils im Gepäck-

raum des Fahrzeugs verstaut.

Lassen Sie nie den Kasten am Kabel

hängen. Verwenden Sie die dafür vorge-

sehen Stellen

C

, um den Kasten aufzu-

hängen.

1.11

DEU_UD82777_8

Véhicule électrique : charge (X10 - Renault)



ELEKTROFAHRZEUG:

Aufladen



(4/12)

Wichtige Hinweise zum Aufladen Ihres Fahrzeugs

Bitte lesen Sie diese Hinweise aufmerksam durch. Das Nicht-Befolgen dieser Hinweise kann zu

Brandgefahr, schwerwiegenden

Verletzungen oder Stromschlägen mit tödlichen Folgen führen.

Wahl des Ladekabels

Die im Lieferumfang enthaltenen Ladekabel wurden speziell für dieses Fahrzeug entwickelt. Ihr Design schützt Sie vor der Gefahr eines

Stromschlags, der tödliche Folgen haben oder einen Brand auslösen kann.

Verwenden Sie nicht die Ladekabel älterer Fahrzeuge, da diese nicht kompatibel sind. Aus Sicherheitsgründen ist nur die Benutzung eines

vom Hersteller empfohlenen Ladekabels zulässig. Das Nicht-Befolgen dieser Vorschrift kann zu Brandgefahr oder Stromschlag mit tödlichen

Folgen führen. Wir empfehlen Ihnen, sich bezüglich des passenden Ladekabels für Ihr Fahrzeug von einem Vertragspartner beraten zu lassen.

Verwenden des Ladekabels



B

Lesen Sie die mit dem Ladekabel gelieferte Bedienungsanleitung aufmerksam durch, um sich über die notwendigen Sicherheitsvorkehrungen

des Kabels und die für die Installation der Steckdose erforderlichen technischen Merkmale zu informieren.

Installationen

Stromversorgungssysteme

Verwenden Sie nur Ladeanschlüsse, die der IEC-Norm 61851-1 entsprechen, und Anschlüsse, die geschützt sind durch:

–  eine 30 mA- Fehlerstrom-Schutzeinrichtung Typ A für die verwendete Steckdose;

–  eine Überstrom-Schutzeinrichtung;

–  eine Überspannungs-Schutzeinrichtung bezüglich Blitzschlag in gefährdeten Zonen (IEC 62305-4).

Steckdose

Lassen Sie einen speziellen Wandkasten von einem Fachmann installieren.

Falls das Fahrzeug über eine Haushaltssteckdose geladen wird

Lassen Sie von einer qualifizierten Fachkraft prüfen, ob jede Steckdose, an die Sie das Ladekabel anschließen, den in Ihrem Land geltenden

Normen und Vorschriften entspricht und ob sie die zuvor in den Informationen zu „Stromversorgungssystemen“ beschriebenen Spezifikatio-

nen erfüllt.

1.12

DEU_UD82777_8

Véhicule électrique : charge (X10 - Renault)



ELEKTROFAHRZEUG:

Aufladen



(5/12)

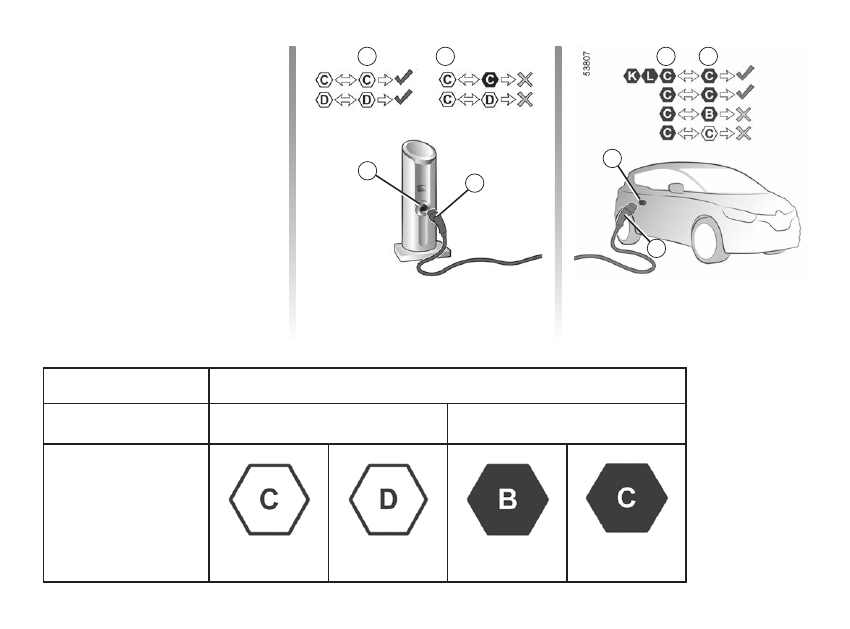

Ladetyp

Wechselstrom (AC)

AnschlieSen

Ladestation



4

/Ladekabel



5

Fahrzeug



3

/Ladekabel



6

Ladetypen, die den europäi-

schen Normen entsprechen



(für alle anderen Fälle an

einen zugelassenen Händler

wenden).

5

4

3

6

3

6

4

5

Ladetypen, die den

europäischen Normen

entsprechen

Wechselstrom (AC)

Wenn die Informationen auf der Ladeklappe

des Fahrzeugs angezeigt werden, die nach-

stehenden Anweisungen befolgen.

Vor Anschluss eines Ladekabels Folgendes

überprüfen:

–  die Farbe und einer der Buchstaben

der Eingangsbuchse

4

 entsprechen der

Farbe und einem der Buchstaben auf

dem Ende

5

 der Leitung;

–  die Farbe und einer der Buchstaben

der Eingangsbuchse

3

 entsprechen der

Farbe und einem der Buchstaben auf

dem Ende

6

 der Leitung.

1.13

DEU_UD82777_8

Véhicule électrique : charge (X10 - Renault)



ELEKTROFAHRZEUG:

Aufladen



(6/12)

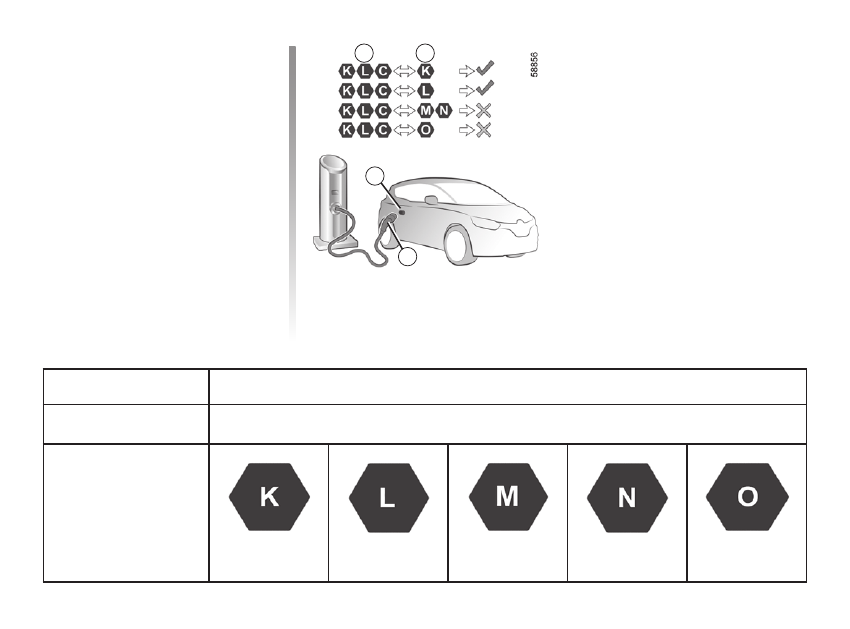

Ladetyp

Gleichstrom (DC)

AnschlieSen

Fahrzeug



3

/Ladekabel



6

Ladetypen, die den europäi-

schen Normen entsprechen



(für alle anderen Fälle an

einen zugelassenen Händler

wenden).

3

6

Ladetypen, die den

europäischen Normen

entsprechen (Forts.)

Gleichstrom (DC)

Wenn die Informationen auf der Ladeklappe

des Fahrzeugs angezeigt werden, die nach-

stehenden Anweisungen befolgen.

Vor Einstecken eines Ladekabels sicherstel-

len, dass die Farbe und einer der Buchsta-

ben der Eingangsbuchse

3

 der Farbe und

einem der Buchstaben auf dem Ende

6

 des

Ladekabels entsprechen.

6

3

1.14

DEU_UD82777_8

Véhicule électrique : charge (X10 - Renault)



ELEKTROFAHRZEUG:

Aufladen



(7/12)

3

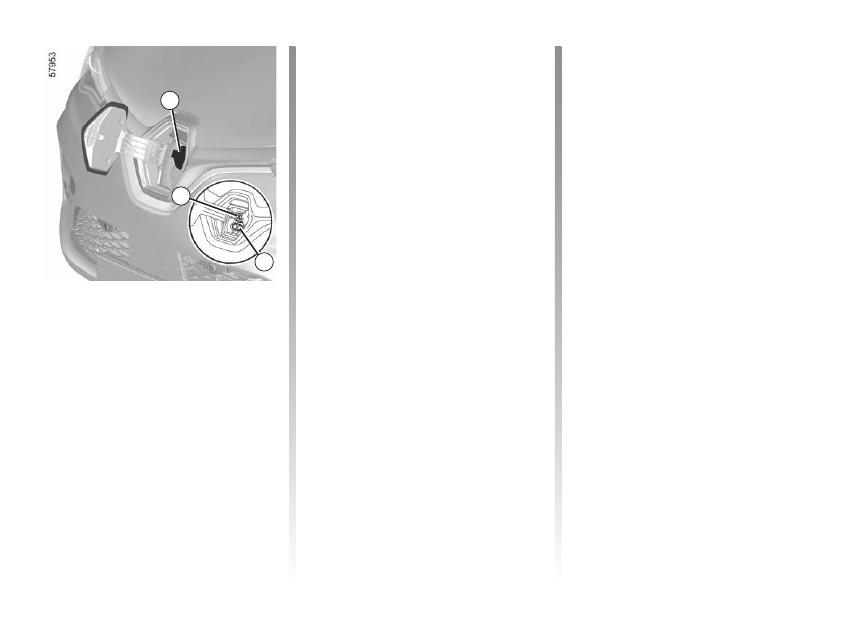

Das Fahrzeug verfügt über zwei Ladean-

schlüsse an der Vorderseite des Fahrzeugs:
–

E

 Steckdose zum Laden bis 22 kW

–

F

 Steckdose, je nach Fahrzeug, zum

Schnellladen

VorsichtsmaSnahmen

Vermeiden Sie es, Ihr Fahrzeug unter ext-

remen Temperaturbedingungen (warm oder

kalt) aufzuladen oder zu parken.
Bei extremen Bedingungen kann das Aufla-

den vor dem Starten mehrere Minuten in An-

spruch nehmen (für das Abkühlen oder Auf-

wärmen der Antriebsbatterie benötigte Zeit).
Wenn das Fahrzeug mehr als 7 Tage bei

Temperaturen unter -25 °C geparkt wird, ist

das Aufladen der Antriebsbatterie unter Um-

ständen unmöglich.
Wenn das Fahrzeug mehr als 3 Monate mit

einem sehr niedrigen Ladezustand geparkt

wird, ist das Aufladen der Batterie unter Um-

ständen nicht möglich.

Elektrosteckdose

3

Hinweis:

 Entfernen Sie bei Schneefall vor

dem Anschließen und Abziehen des Lade-

kabels den Schnee rund um die Steckdose

des Fahrzeugs. Das Eindringen von Schnee

in die Steckdose kann zur Blockierung des

Ladekabels in der Steckdose führen.

E

F

Um eine möglichst lange Lebensdauer Ihrer

Antriebsbatterie zu gewährleisten, soll-

ten Sie Ihr Fahrzeug nicht länger als einen

Monat mit einem hohen Ladezustand ge-

parkt lassen, besonders in Hitzeperioden.
Das verfügbare Energieniveau ist von der

Batterietemperatur abhängig. Es kann daher

zwischen dem Zeitpunkt des Anhaltens und

dem Neustart des Fahrzeugs variieren, je

nachdem, ob die Batterie kalt oder warm ist.

Bei Annahme der Ankunft und des Par-

kens bei kalten Bedingungen (Minus-

temperaturen),

 wenn der Ladezustand der

Batterie unter etwa 30% liegt, muss das

Fahrzeug innerhalb von etwa vier Stunden

nach dem Abstellen aufgeladen werden.
Bei der Ankunft an einem kalten Ort sinkt die

Batterietemperatur und nähert sich der Au-

ßentemperatur an. In einer solchen Situation

kann die nutzbare Batteriekapazität (verfüg-

bare Energie) erheblich reduziert werden,

sodass das Fahrzeug nicht mehr gestartet

werden kann.

Hinweis:

 Die nutzbare Kapazität wird bei

der nächsten Fahrt wiederhergestellt, wenn

die Batterietemperatur ausreichend ansteigt.

1.15

DEU_UD82777_8

Véhicule électrique : charge (X10 - Renault)



Laden Sie den Antriebsakku vorzugsweise

nach einer Fahrt und/oder an einem Ort mit

mäßigen Temperaturen auf. Im gegenteili-

gen Fall, kann das Aufladen länger dauern

oder unmöglich sein.

Empfehlungen

–  Parken und laden Sie Ihr Fahrzeug bei

besonders hohen Außentemperaturen

vorzugsweise an einem schattigen bzw.

überdachten Ort auf.

–  Das Aufladen ist auch bei Regen oder

Schnee möglich.

–  Die Aktivierung der Klimaanlage erhöht

die Ladezeit.

Sollte keine Überspannungsschutzvor-

richtung vorhanden sein, empfehlen wir,

das Fahrzeug bei Gewitter (Blitz...) nicht

aufzuladen.

ELEKTROFAHRZEUG:

Aufladen



(8/12)

1.16

DEU_UD82777_8

Véhicule électrique : charge (X10 - Renault)



ELEKTROFAHRZEUG:

Aufladen



(9/12)

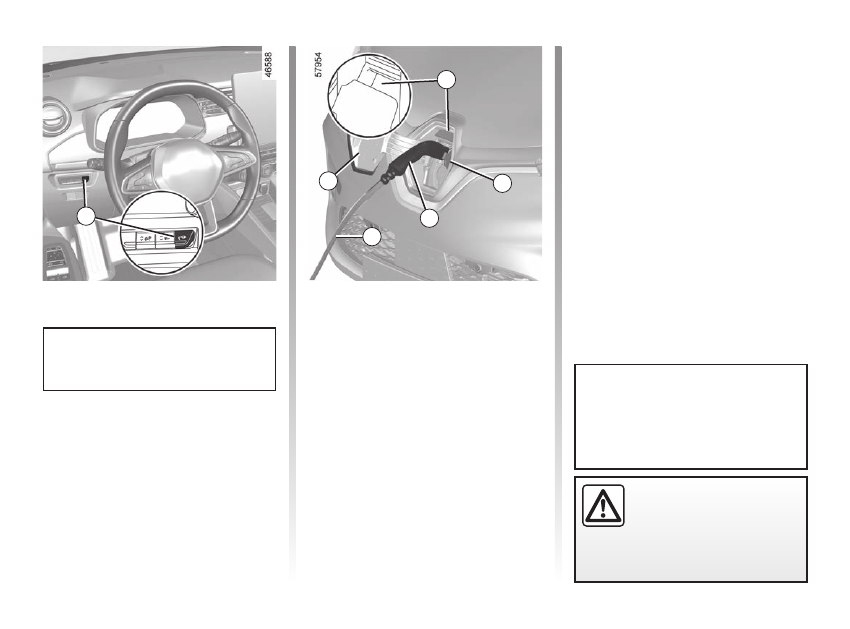

10

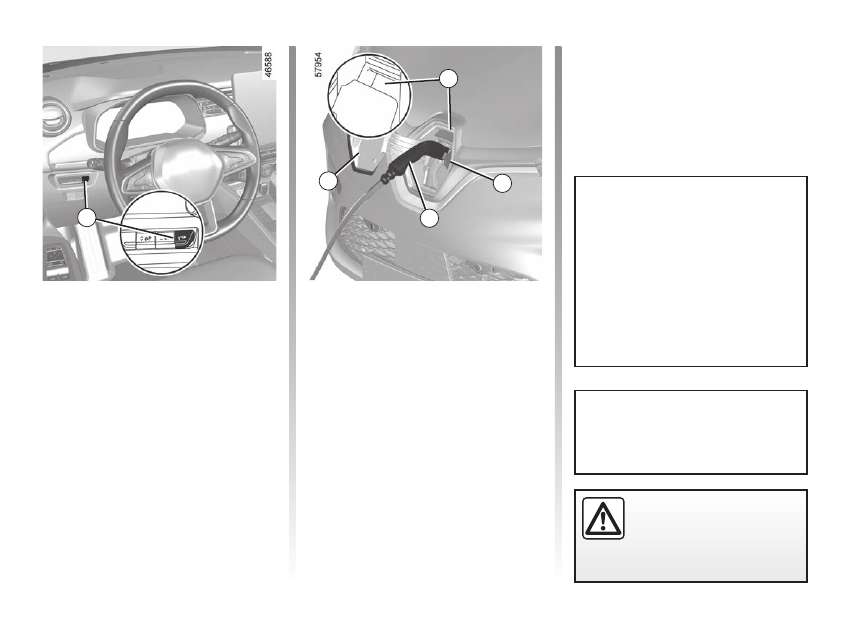

–  öffnen Sie die Klappe

8

;

–  schließen Sie das Kabelende an die

Stromquelle an;

–  fassen Sie den Griff an

9

;

–  schließen Sie das Kabel am Fahrzeug

an. Die Kontrolllampe

7

 blinkt gelb;

–  Nachdem Sie ein Klicken gehört haben,

kontrollieren Sie, dass das Ladekabel

richtig eingesteckt ist. Um die Arretierung

zu überprüfen, ziehen Sie vorsichtig am

Griff

9

.

Wiederaufladen des

Antriebsakkus

Fahrzeug steht

Zündung aus:

–  nehmen Sie das Ladekabel aus dem Ge-

päckraum Ihres Fahrzeugs;

–  nehmen Sie das Kabel aus der Aufbe-

wahrungstasche;

–  Drücken Sie den Schalter

6

 zum Entrie-

geln der Ladeanschlussklappe

10

;

Das Ladekabel wird automatisch am Fahr-

zeug verriegelt. Dadurch wird das Abziehen

des Ladekabels des Fahrzeugs unmöglich.

Das Ladekabel muss unbedingt vollstän-

dig ausgerollt werden, damit es nicht

überhitzt.

8

9

Verwenden Sie keine Verlän-

gerungsschnur, keine Mehr-

fachsteckdose und keinen Ad-

apter.

Brandgefahr!

6

Beim Schnellladen des Fahrzeugs (

DC

)

darf das Ladekabel zwischen dem Fahr-

zeug und der Ladestation nicht länger

als

30 Meter

 sein.

Bei Zweifeln bezüglich der Länge des

Kabels wenden Sie sich an den Besitzer

der Ladestation (

DC

).

7

1.17

DEU_UD82777_8

Véhicule électrique : charge (X10 - Renault)



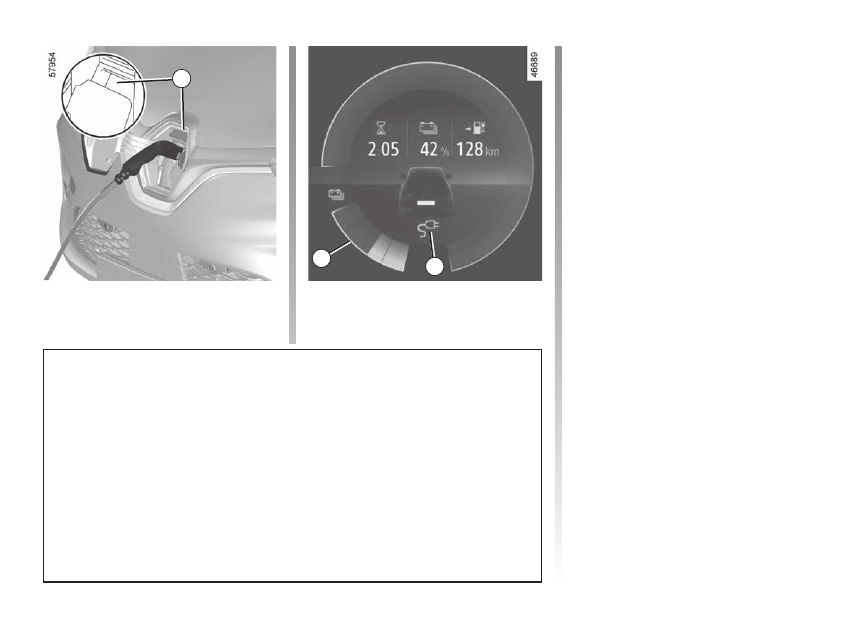

Während des Ladevorgangs blinkt die Kont-

rolllampe

7

 blau.

ELEKTROFAHRZEUG:

Aufladen



(10/12)

11

12

Zu Beginn des Ladevorgangs werden fol-

gende Informationen an der Instrumententa-

fel angezeigt:

–  der Ladestand an der Kontrolllampe der

Batterie

11

;

–  der Füllstand der Batterie;

–  die geschätzte verbleibende Ladezeit (ab

einem Ladestand von ca. 95 % wird die

verbleibende Ladezeit nicht mehr ange-

zeigt);

–  die Kontrolllampe

12

 zeigt an, dass das

Fahrzeug an eine Stromversorgung an-

geschlossen ist.

–  Die Reichweite des Fahrzeugs hängt

vom Ladestand ab.

Die Anzeige an der Instrumententafel geht

nach einigen Sekunden aus. Sie erscheint

erneut an der Instrumententafel, wenn eine

Tür geöffnet wird. Nachdem der Ladevor-

gang abgeschlossen ist, leuchtet die Kont-

rolllampe

7

 grün. Es ist nicht notwendig, zu

warten, bis Sie die Reserve erreicht haben,

um Ihr Fahrzeug aufzuladen.

Funktionsstörungen

Wenn die Kontrolllampe

7

 rot leuchtet,

wenden Sie sich bitte an einen Vertragspart-

ner.

Die Ladezeit der Antriebsbatterie ist abhängig von der Restenergie und der Leistung der

Ladestelle. Die Information wird an der Instrumententafel während des Ladevorgangs an-

gezeigt.

 1.82.

Hinweis:

 Unter bestimmten Bedingungen kann die tatsächliche Ladezeit länger sein als die

auf der Instrumententafel angezeigte Ladezeit. Diese ist von folgenden Punkten abhängig:

–  Qualität des Stromnetzes.

–  Anfänglichem Ladezustand.

–  Die Außentemperatur ist zu niedrig.

– ...
Sollte ein Problem mit dem Ladekabel auftreten, empfehlen wir, es durch ein Kabel zu er-

setzen, das mit dem Original identisch ist. Wenden Sie sich an einen Vertragspartner.

7

1.18

DEU_UD82777_8

Véhicule électrique : charge (X10 - Renault)



Hinweis:

Unmittelbar nach einem langen

Ladevorgang kann das Kabel heiß sein.

Bitte benutzen Sie die Griffe.

– Ladestecker

2

 vom Fahrzeug anziehen;

–  Das Ventil

8

 muss geschlossen sein;

–  Sie müssen die Ladeklappe

10

 schließen

und auf sie drücken, um sie zu verriegeln;

– Kabel

2

 von der Stromversorgung tren-

nen

1

;

– Kabel

2

 in Aufbewahrungstasche ver-

stauen und im Kofferraum aufbewahren.

Nachdem Sie den Entriegelungsknopf

des Ladekabels gedrückt haben, bleiben

Ihnen 30 Sekunden, um es zu trennen,

bevor es wieder verriegelt.

ELEKTROFAHRZEUG:

Aufladen



(11/12)

VorsichtsmaSnahmen beim Abstecken

des Kabels

–  Den Schalter auf der Türentriegelungs-

taste der Karte

6

 oder

drücken und

halten

, um das Ladekabel des Fahr-

zeugs freizugeben;

–  Fassen Sie den Griff an

9

;

Halten Sie unbedingt die Reihenfolge

der Schritte zum Trennen des Ladeka-

bels ein.

10

8

9

6

2

Um das Überwachungssystem

der Aufladung nicht zu beein-

trächtigen, befestigen Sie kein

Antistatikband am Fahrzeug.

7

1.19

DEU_UD82777_8

Véhicule électrique : charge (X10 - Renault)



ELEKTROFAHRZEUG:

Aufladen



(12/12)

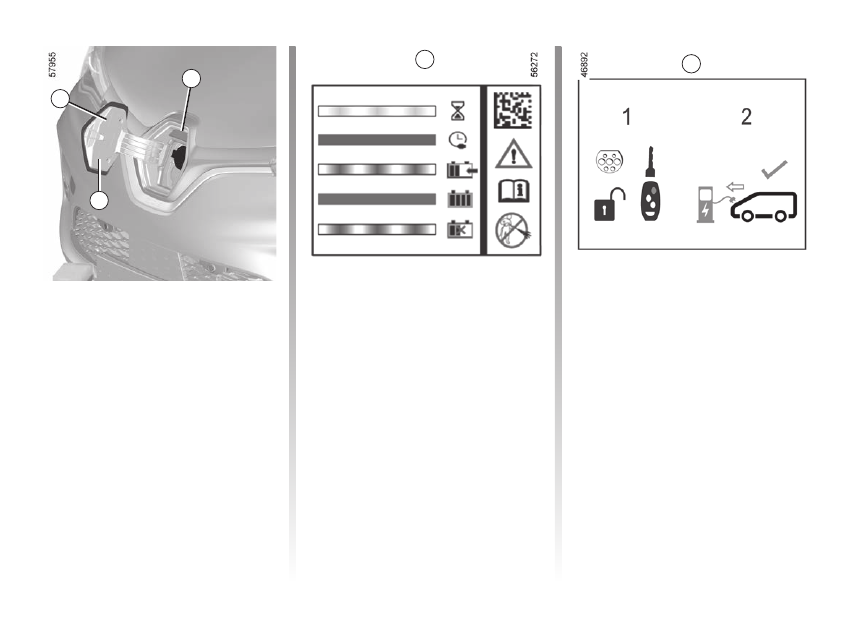

13

14

Aufkleber

13

Das Kabel

13

 an der Ladeklappe

10

 zeigt

Details an, wie der Ladevorgang durch den

Status des Warnlichts angezeigt wird

7

:

–  Blinkt gelb: Das Kabel ist an das Fahr-

zeug angeschlossen, und das System

führt seine Prüfungen durch.

–  Blinkt blau: Ladevorgang läuft.

–  Leuchtet blau: Ladeprogrammierung ist

aktiviert.

–  Leuchtet grün: Das Fahrzeug ist voll auf-

geladen.

–  Blinkt rot: Betriebsstörung.

–  Nehmen Sie den Anschluss an eine

Haushaltssteckdose, eine Wechselspan-

nungsladestation oder eine Schnelllade-

station vor.

–  Informationen zum Aufladen finden Sie

in der Bedienungsanleitung Ihres Fahr-

zeugs.

Aufkleber

14

Das Kabel

14

 an der Ladeklappe

10

 zeigt

an, dass es möglich ist, die Ladeklappe vom

Fahrzeug zu öffnen, indem die Türentriege-

lungstaste auf der Karte

gedrückt und ge-

halten

 wird.

13

14

7

Das Schild

13

 auf der rechten Seite finden

Sie folgende Anweisungen:

–  Waschen Sie die Ladeanschlussklappe

nicht mit einem Hochdruckwasserstrahl.

–  Bei stehendem Fahrzeug können das

Ventil und die Ladeklappe geöffnet sein.

–  Bei fahrendem Fahrzeug müssen das

Ventil und die Ladeanschlussklappe ge-

schlossen sein.

–  Öffnen Sie die Klappe, um das Ladekabel

anzuschließen.

–  Schließen Sie die Klappe wieder, sobald

Sie die Verbindung getrennt haben.

programmation de la charge......................

(jusqu’à la fin de l’UD)

cordon de charge.......................................

(jusqu’à la fin de l’UD)

1.20

DEU_UD70460_4

Véhicule électrique : programmation de la charge (X10 - Renault)



programmation

Programmierung des

Aufladevorgangs

Wählen Sie bei stehendem Fahrzeug und

laufendem Motor von „Einstellungen“ im

Multimedia-Display

1

 aus die Registerkarte

„Fahrzeug“. Mit dem Menü „EV-Program-

mierung“ konfigurieren Sie den Ladevor-

gang des Fahrzeugs.
Wenn die Programmierung bestätigt wurde,
leuchtet die Kontrolllampe

 in der

Instrumententafel auf.

Hinweis:

 Der Ladevorgang beginnt, wenn

der Motor abgestellt, das Fahrzeug an eine

Stromversorgung angeschlossen und der

Zugang autorisiert ist.

ELEKTROFAHRZEUG:

Ladeprogrammierung



(1/2)

„Sofortiges Aufladen“

2

Der Ladevorgang beginnt, wenn das Fahr-

zeug an eine Stromversorgung angeschlos-

sen ist.
Der Bereich

A

 informiert Sie, dass „Soforti-

ges Aufladen“ aktiviert ist.

Hinweis:

 Sie können diese Option deakti-

vieren, indem Sie auf OFF drücken.
Weitere Informationen entnehmen Sie bitte

der Multimedia-Bedienungsanleitung.

1

„Postponed charge“

3

Sie können die Startzeit für den Ladevor-

gang programmieren.
Drücken Sie „Bearbeiten“

4

, um die Einstel-

lungen für das Festlegen der Startzeit für

den Ladevorgang festzulegen.
Stellen Sie die Startzeit für den Ladevor-

gang ein, und bestätigen Sie durch Drücken

von „Schließen“.
Der Bereich

B

 zeigt die programmierte Start-

zeit für den Ladevorgang.
Der Ladevorgang beginnt zur festgelegten

Zeit, wenn das Fahrzeug an eine Strom-

quelle angeschlossen und der Motor ausge-

schaltet ist.

Programm

Sofort laden

Laden beginnt, sobald das Fahrzeug angeschlossen ist.

Postponed charge

Bearbeiten

Bearbeiten

Klima

Laden

Calendar

Programm

2

A

Ladebeginn um

12:34

Programm

Sofort laden

Postponed charge

Bearbeiten

Bearbeiten

Klima

Laden

Calendar

Programm

3

B

4

1.21

DEU_UD70460_4

Véhicule électrique : programmation de la charge (X10 - Renault)



Programmierte Zeiten werden im Bereich

C



angezeigt.
Der Ladevorgang beginnt zur festgelegten

Zeit, wenn das Fahrzeug an eine Strom-

quelle angeschlossen und der Motor ausge-

schaltet ist.

ELEKTROFAHRZEUG:

Ladeprogrammierung



(2/2)

„Programm“

5

Sie können mehrere programmierte Lade-

zeiten pro Woche speichern.
Wählen Sie die zu ändernde Programmzeit

aus

6

, um auf die Einstellungen zuzugreifen.

Durch Drücken von OFF können Sie eines

Ihrer gespeicherten Programme deaktivie-

ren.

Legen Sie die Start- und Endzeiten des

Ladevorgangs sowie die Tage fest, für die

diese Zeiten gelten. Drücken Sie zur Bestä-

tigung „Schließen“.

Hinweis:

 Wenn die Start- und die End-

zeit identisch sind, beträgt die Ladedauer

24 Stunden. Um ein Ladeprogramm zu be-

stätigen, müssen Sie einen Wochentag aus-

wählen.

Diese Maßnahmen aus Sicher-

heitsgründen nur bei stehen-

dem Fahrzeug durchführen.

Programm

Ladevorgang 1

12:34 PM -> 12:24 AM

 L M M J V S D

10:00 PM -> 06:00 AM

 L M M J V S D

Ladevorgang 2

Ladevorgang 3

6

Programmierung des Aufladevorgangs

Start um

Ende um

Schließen

EV-Programmierung

Sofort laden

Postponed charge

Bearbeiten

Bearbeiten

Klima

Laden

Calendar

Programm

5

C

 L M M J V S D

portes / porte de coffre ..............................

(jusqu’à la fin de l’UD)

verrouillage des portes ..............................

(jusqu’à la fin de l’UD)

carte

utilisation ..............................................

(jusqu’à la fin de l’UD)

porte de coffre ...........................................

(jusqu’à la fin de l’UD)

coffre à bagages ........................................

(jusqu’à la fin de l’UD)

décondamnation des portes ......................

(jusqu’à la fin de l’UD)

condamnation des portes ..........................

(jusqu’à la fin de l’UD)

fermeture des portes .................................

(jusqu’à la fin de l’UD)

feux de jour ................................................

(jusqu’à la fin de l’UD)

accès

véhicule ................................................

(jusqu’à la fin de l’UD)

verrouillage/déverrouillage des ouvrants ...

(jusqu’à la fin de l’UD)

télécommande

badge ...................................................

(jusqu’à la fin de l’UD)

télécommande

carte .....................................................

(jusqu’à la fin de l’UD)

badge ........................................................

(jusqu’à la fin de l’UD)

1.22

DEU_UD72731_6

Carte : généralités (X10 - Renault)



Carte mains libres : généralités

KEYCARD MIT „KEYLESS ENTRY & DRIVE“: Allgemeine Information

(1/3)

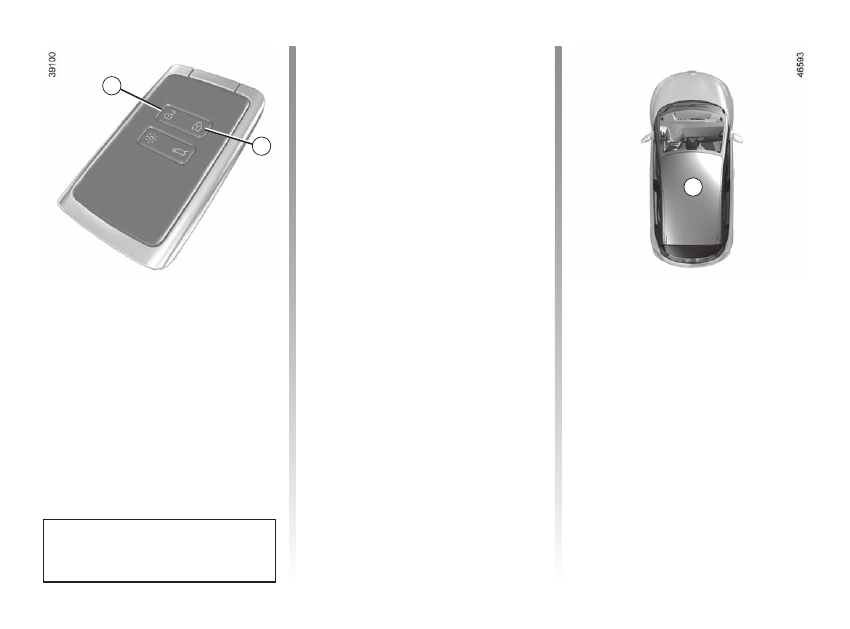

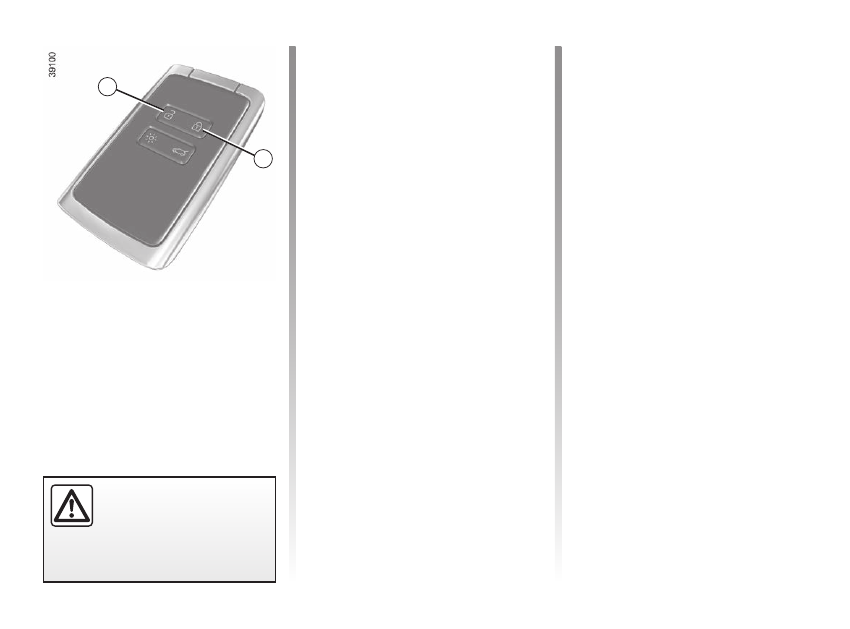

1

  Entriegeln aller Türen/Hauben/Klappen.

2

  Verriegeln aller Türen und Klappen.

3

 Entriegelung/Verriegelung der Heck-

klappe.

4

  Einschalten der Beleuchtung mit der

Fernbedienung.

Die Keycard wird verwendet für:

–  Verriegeln/Entriegeln von Türen und

Heckklappe

–  Entriegeln des Ladekabels

 1.8 ;

–  Einschalten der Fahrzeugbeleuchtung

mit der Fernbedienung (siehe folgende

Seiten).

Reichweite

Achten Sie stets darauf, dass die richtige

Batterie verwendet wird, diese in einwand-

freiem Zustand sowie korrekt eingelegt ist.

Die Nutzungsdauer beträgt ungefähr zwei

Jahre: Sie sollte ersetzt werden, wenn die

Meldung „Batterie Karte fast leer“ auf der In-

strumententafel erscheint

 5.15.

Auch bei leerer Batterie können Sie das

Fahrzeug jederzeit ver-/entriegeln und

starten. Siehe Abschnitte „Ver-/Entrie-

gelung des Fahrzeugs“ in Kapitel 1 und

„Starten des Motors“ in Kapitel 2

 2.2

 1.33

 5.15.

1

2

3

4

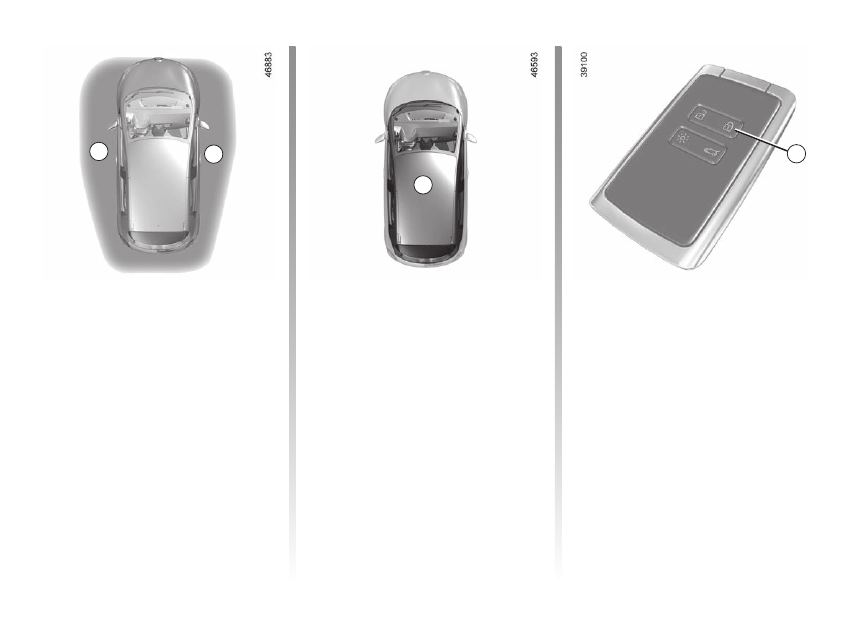

 Aktionsradius der Keycard

Der Aktionsradius variiert je nach den Be-

dingungen des Umfelds bzw. Geländes. Es

empfiehlt sich daher, darauf zu achten, dass

die Tasten an der Keycard nicht versehent-

lich betätigt werden und so das Fahrzeug

unbeabsichtigt ver- oder entriegelt wird.

Hinweis:

 Wenn eine Tür (oder Gepäck-

raumtür) offen oder nicht richtig geschlossen

ist, ist die Verriegelung nicht erfolgreich und

die Warnblinkanlage und die Seitenblinker

blinken nicht.

éclairage

éclairage à distance .............................

(page courante)

1.23

DEU_UD72731_6

Carte : généralités (X10 - Renault)



KEYCARD MIT „KEYLESS ENTRY & DRIVE“: Allgemeine Information

(2/3)

Austausch: Bedarf einer zusätzlichen

Keycard

Bei Verlust oder wenn Sie eine neue

Keycard benötigen, wenden Sie sich

bitte direkt an eine Vertragswerkstatt.

Beim Austausch einer Keycard müssen

Sie das Fahrzeug

zusammen mit den

übrigen Keycards

 zur Neuprogrammie-

rung in eine Vertragswerkstatt bringen.

Es können bis zu vier Keycards pro

Fahrzeug verwendet werden.

Empfehlung

Die Keycard vor Wärmequellen, Kälte

und Feuchtigkeit schützen.
Bewahren Sie die   Keycard nicht an

einem Ort auf, wo sie versehentlich

verbogen oder gar beschädigt werden

kann, wie beispielsweise in der Gesäß-

tasche.

4

Verantwortung des Fahrers

beim Parken oder Halten

Verlassen Sie niemals Ihr Fahr-

zeug (auch nicht für kurze Zeit),

so lange sich ein Kind, ein körperlich

oder geistig beeinträchtigter Erwachse-

ner oder ein Tier im Fahrzeug befinden.
Diese könnten den Motor starten und

Funktionen aktivieren (z. B. die elektri-

schen Fensterheber) oder die Türen ver-

riegeln und somit sich und andere ge-

fährden.
Zudem kann es bei warmer Witterung

und/oder Sonneneinwirkung im Fahr-

gastraum rasch sehr heiß werden.

LEBENSGEFAHR BZW. GEFAHR



SCHWERER VERLETZUNGEN

.

Interferenzen

Wenn in der näheren Umgebung des Fahr-

zeugs andere Vorrichtungen oder Geräte

die gleiche Frequenz wie die Fernbedie-

nung benutzen, kann deren Funktion gestört

werden.

Funktion „Beleuchtung aus der

Ferne“

Wenn Sie die Taste

4

 drücken, werden das

Abblendlicht und die Außenbeleuchtung für

ca. 20 Sekunden eingeschaltet. Dies er-

möglicht es beispielsweise, das Fahrzeug

in einem Parkhaus zu orten. Drücken und

halten Sie die Taste

4

 etwa zwei Sekunden

lang, um die Außenbeleuchtung zu aktivie-

ren und einen Signalton auszugeben.

Hinweis:

 Durch erneutes Drücken der

Taste

4

 wird die Beleuchtung ausgeschaltet.

1.24

DEU_UD72731_6

Carte : généralités (X10 - Renault)



KEYCARD MIT „KEYLESS ENTRY & DRIVE“: Allgemeine Information

(3/3)

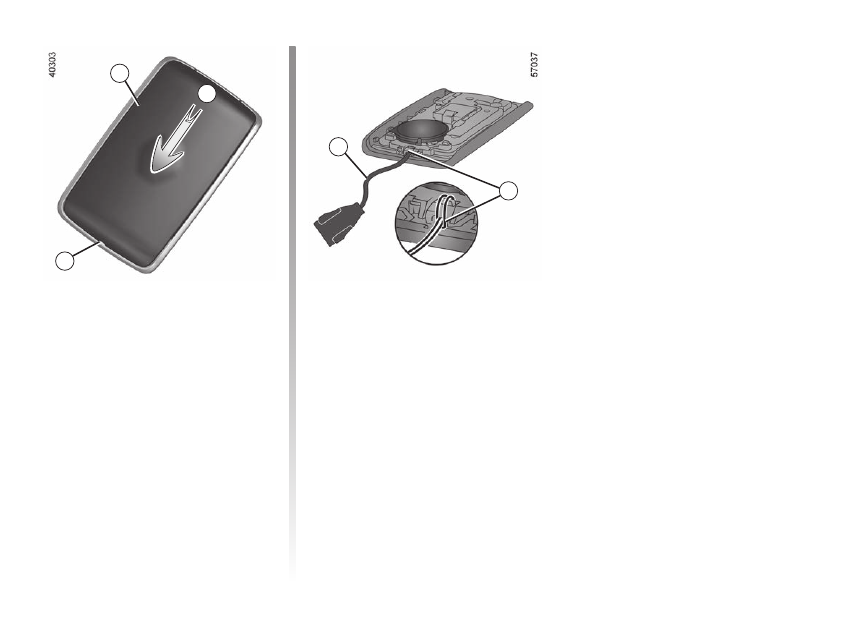

Führen Sie den Riemen in die Kompo-

nente

8

 und das Ende des Riemens durch

die Schnalle.
Positionieren Sie das Band an der Öffnung

6



und schließen Sie die Hülse.
Hinweis: Kontrollieren Sie, ob die Schlaufe

7



durch die Öffnung

6

 passt.

Anbringen eines Riemens

7

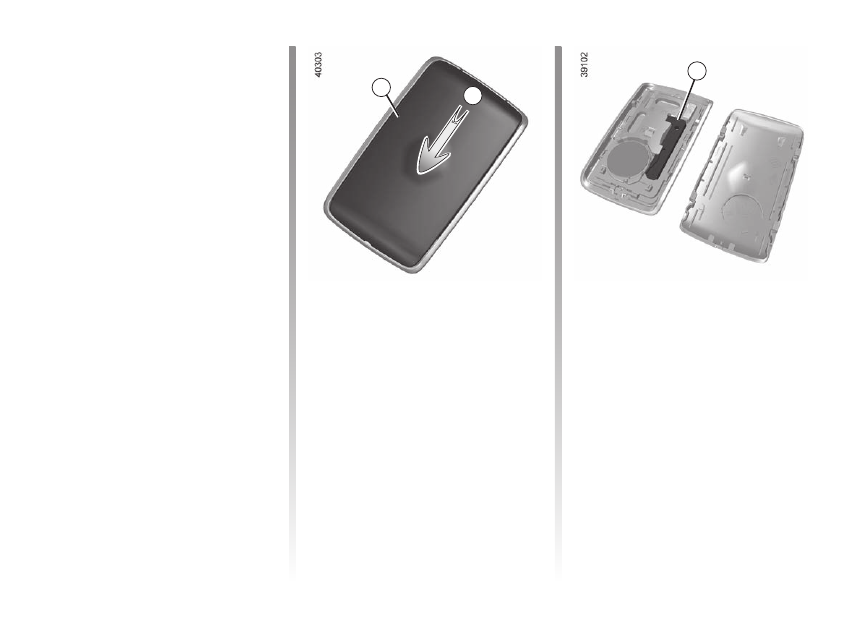

Schieben Sie das hintere Gehäuse

5

 nach

unten und drücken Sie gleichzeitig auf den

Bereich

A

.

A

5

7

6

8

verrouillage des portes ..............................

(jusqu’à la fin de l’UD)

carte « mains libres » : utilisation ..............

(jusqu’à la fin de l’UD)

commandes

des portes/ouvrants .............................

(jusqu’à la fin de l’UD)

fermeture/ouverture :

des portes ............................................

(jusqu’à la fin de l’UD)

fermeture/ouverture :

du coffre ...............................................

(jusqu’à la fin de l’UD)

fermeture/ouverture :

du toit ouvrant ......................................

(jusqu’à la fin de l’UD)

ouvrants  ....................................................

(jusqu’à la fin de l’UD)

accès

véhicule ................................................

(jusqu’à la fin de l’UD)

portes / porte de coffre ..............................

(jusqu’à la fin de l’UD)

1.25

DEU_UD71205_5

Carte mains libres : utilisation (X10 - Renault)



Das Fahrzeug kann auf zwei Arten ver-/ent-

riegelt werden:
–  per „Keyless Entry & Drive“ beim Annä-

hern an das Fahrzeug und Entfernen

vom Fahrzeug;

–  unter Verwendung der Keycard im Fern-

bedienungsmodus.

KEYCARD „HANDSFREE“: Verwendung

(1/5)

Bewahren Sie die Keycard nicht an Stel-

len auf, wo sie mit anderen elektroni-

schen Geräten (Computer, Telefon …),

die ihre Funktionsweise beeinträchtigen

können, in Berührung kommen könnte.

Deaktivieren/Aktivieren des

Modus „Keyless Entry & Drive“

Je nach Fahrzeug können Sie Entriegeln

beim Annähern an das Fahrzeug und Ver-

riegeln beim Entfernen vom Fahrzeug deak-

tivieren/aktivieren.
Sie können auch das Tonsignal deaktivie-

ren/aktivieren, das beim Verriegeln des

Fahrzeugs bei Entfernen vom Fahrzeug

ausgegeben wird.

 1.94.

Verantwortung des Fahrers

beim Parken oder Anhalten

des Fahrzeugs

Verlassen Sie niemals Ihr Fahr-

zeug (auch nicht für kurze Zeit), so lange

sich ein Kind, ein körperlich oder geistig

beeinträchtigter Erwachsener oder ein

Tier im Fahrzeug befinden.
Diese könnten den Motor starten und

Funktionen aktivieren (z. B. die elektri-

schen Fensterheber) oder die Türen ver-

riegeln und somit sich und andere ge-

fährden.
Zudem kann es bei warmer Witterung

und/oder Sonneneinwirkung im Fahr-

gastraum rasch sehr heiß werden.

LEBENSGEFAHR BZW. GEFAHR



SCHWERER VERLETZUNGEN

.

Lassen Sie Ihre Keycard nie-

mals im Fahrzeug, wenn Sie es

verlassen.

1.26

DEU_UD71205_5

Carte mains libres : utilisation (X10 - Renault)



KEYCARD „HANDSFREE“: Verwendung

(2/5)

1

2

Entriegeln im Modus „Keyless

Entry & Drive“ beim Annähern

an das Fahrzeug und Entfernen

vom Fahrzeug

Befindet sich die Keycard in der Zugriffs-

zone

1

, wird das Fahrzeug entriegelt.

Die Warnblinker und Seitenblinker

blinken

einmal

, um anzuzeigen, dass die Türen ent-

riegelt wurden. Bei manchen Fahrzeugen

werden außerdem die Außenspiegel auto-

matisch ausgeklappt.

Verriegelung „Keyless Entry &

Drive“ (durch Entfernen vom

Fahrzeug)

Wenn Sie die Keycard mit sich führen und

Türen und Gepäckraumklappe geschlossen

sind, wird das Fahrzeug automatisch verrie-

gelt, sobald Sie beim Entfernen vom Fahr-

zeug die Zugangszone

1

 verlassen.

Hinweis:

 Die Entfernung, aus der sich das

Fahrzeug verriegelt, hängt von den Umge-

bungsbedingungen ab.
Die Warnblinkanlage

blinkt zweimal

 und

bleibt dann an

 etwa 4 Sekunden lang. Ein

Piepton zeigt an, dass die Türen verriegelt

sind und bei einigen Fahrzeugen klappen

die Außenspiegel automatisch ein.

Je nach Ausrüstungsnummer klappen die

Außenspiegel automatisch ein, um die Ver-

riegelung zu bestätigen.
Befindet sich die Keycard über einen länge-

ren Zeitraum im Erfassungsbereich

1

, wird

nach etwa 15 Minuten das Verriegeln durch

Entfernen vom Fahrzeug deaktiviert. Um

das Fahrzeug zu verriegeln, die Taste

3

 auf

der Keycard drücken.
Das Fahrzeug kann nicht durch Entfernen

vom Fahrzeug verriegelt werden, wenn sich

die Keycard innerhalb des Bereichs

2

 befin-

det.

1

3

1.27

DEU_UD71205_5

Carte mains libres : utilisation (X10 - Renault)



Entriegeln per „Keyless Entry

& Drive“ unter Verwendung der

Taste 4

Wenn sich die Keycard im Bereich

be-

findet und das Fahrzeug verriegelt ist, die

Taste

4

 drücken, um das gesamte Fahrzeug

zu entriegeln.
Die Entriegelung wird durch

einmaliges

Blinken

 der Warnblinker und der Seitenblin-

ker angezeigt.

KEYCARD „HANDSFREE“: Verwendung

(3/5)

Besonderheiten beim Entriegeln

Unter bestimmten Bedingungen ist die Ent-

riegelung durch Annäherung deaktiviert:
–  Nach acht Tagen ohne Benutzung des

Fahrzeugs;

–  wenn die Karte,

nachdem das Fahrzeug

verriegelt wurde

, etwa fünf Minuten lang

im Bereich des

1

 bleibt;

–  nach mehrmaligem Vorbeigehen in der

Nähe des

1

 Fahrzeugbereichs und

ohne

die Türen zu entriegeln

.

Drücken Sie die Taste

4

 oder die Fernbedie-

nung, um das Fahrzeug zu entriegeln und

den Modus wieder zu aktivieren.

6

4

carte

mains libres ..........................................

(jusqu’à la fin de l’UD)

carte

utilisation ..............................................

(jusqu’à la fin de l’UD)

1.28

DEU_UD71205_5

Carte mains libres : utilisation (X10 - Renault)



Verwendung der Keycard als

Fernbedienung

Entriegelung mit Hilfe der Keycard

Drücken Sie auf den Knopf

5

.

Die Entriegelung wird durch

einmaliges

Blinken

 der Warnblinker und der Seitenblin-

ker angezeigt.

Verriegelung mit Hilfe der Keycard

Drücken Sie bei geschlossenen Türen und

geschlossener Heckklappe auf die Taste

3

:

Das Fahrzeug verriegelt.
Die Warnblinker

blinken zweimal

, um anzu-

zeigen, dass das Fahrzeug verriegelt wurde;

bei manchen Fahrzeugen werden außerdem

die Außenspiegel automatisch eingeklappt.
Zweimaliges Drücken der Taste

3

 verriegelt

das Fahrzeug und ermöglicht das Schließen

der vorderen und hinteren Fenster (je nach

Fahrzeug).

Anmerkung

–  Die maximale Entfernung, in der das

Fahrzeug verriegelt wird, hängt von der

Umgebung ab.

–  Wenn eine Tür oder die Heckklappe ge-

öffnet oder nicht richtig geschlossen ist,

wird die Verriegelung nicht ausgeführt.

Ein Piepton ist zu hören, aber die Warn-

blinkanlage und die Blinker blinken nicht.

Bei laufendem Motor sind die Key-

card-Tasten deaktiviert.

5

KEYCARD „HANDSFREE“: Verwendung

(4/5)

Wenn sich

bei laufendem Motor

 nach dem

Öffnen und Schließen einer Tür die Keycard

nicht mehr im Bereich

2

 befindet, erscheint

die Meldung „Chipkarte nicht gefunden“,

um Sie darauf hinzuweisen, dass sich die

Keycard nicht mehr im Fahrzeug befindet.

Dadurch kann zum Beispiel ein Wegfah-

ren nach dem Absetzen eines Fahrgasts,

welcher die Karte bei sich trägt, verhindert

werden.
Die Warnmeldung wird ausgeblendet,

sobald die Karte wieder erfasst wird.

2

3

1.29

DEU_UD71205_5

Carte mains libres : utilisation (X10 - Renault)



KEYCARD „HANDSFREE“: Verwendung

(5/5)

6

Verantwortung des Fahrers

beim Parken oder Halten

Verlassen Sie niemals Ihr Fahr-

zeug (auch nicht für kurze Zeit),

so lange sich ein Kind, ein körperlich

oder geistig beeinträchtigter Erwachse-

ner oder ein Tier im Fahrzeug befinden.
Diese könnten den Motor starten und

Funktionen aktivieren (z. B. die elek-

trischen Fensterheber) oder die Türen

verriegeln und somit sich und andere

gefährden.
Zudem kann es bei warmer Witterung

und/oder Sonneneinwirkung im Fahr-

gastraum rasch sehr heiß werden.

LEBENSGEFAHR BZW. GEFAHR



SCHWERER VERLETZUNGEN

.

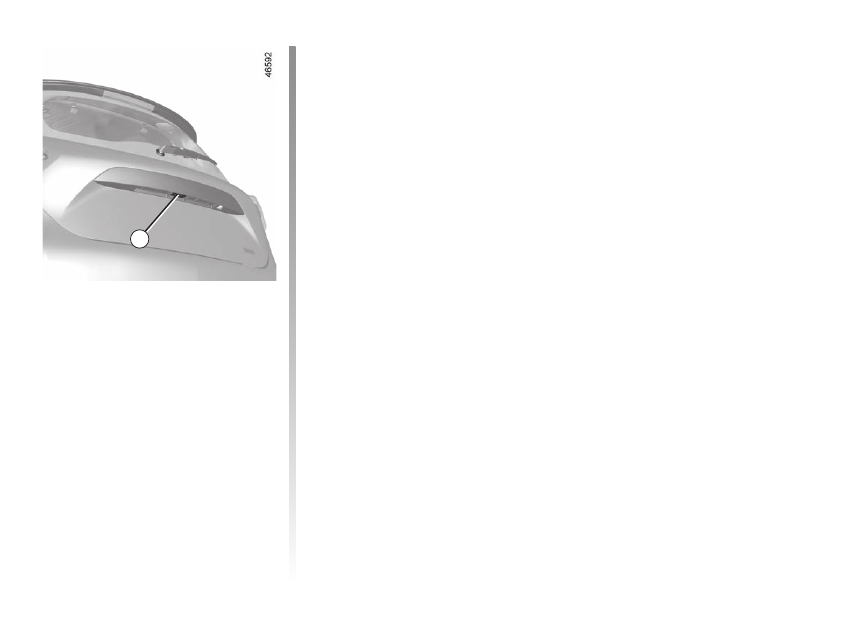

Ent- oder Verriegeln der

Heckklappe allein

Um nur den Gepäckraum zu verriegeln/ent-

riegeln, drücken Sie den Knopf

6

.

Entriegelung des Ladekabels

Zum Lösen der Arretierung des Ladekabels

am Fahrzeug die Taste

5

 drücken.

5

condamnation des portes ..........................

(jusqu’à la fin de l’UD)

portes/porte de coffre ................................

(jusqu’à la fin de l’UD)

verrouillage des portes ..............................

(jusqu’à la fin de l’UD)

super condamnation des portes ................

(page courante)

carte : utilisation.........................................

(jusqu’à la fin de l’UD)

accès

véhicule ................................................

(jusqu’à la fin de l’UD)

sécurité enfants .........................................

(page courante)

carte

supercondamnation .............................

(page courante)

verrouillage/déverrouillage des ouvrants

des portes ............................................

(page courante)

carte

verrouillage/déverrouillage des ouv-

rants .....................................................

(page courante)

1.30

DEU_UD79424_4

Carte : super condamnation (X10 - Renault)



Wenn das Fahrzeug mit einer Spezialver-

riegelung ausgestattet ist, können alle Öff-

nungen verriegelt werden. Es ist dann nicht

mehr möglich, die Türen mit den inneren

Türgriffen zu öffnen (wenn z.B. die Scheiben

eingeschlagen werden, um die Türen von

innen zu öffnen).

Um die Spezial-Verriegelung zu

deaktivieren,

Der Knopf

1

 an der Keycard dient zum Ent-

riegeln des Fahrzeugs.
Das Entriegeln der Türen wird durch ein

Auf-

blinken

 der Warnblinkanlage signalisiert.

Betätigen Sie keinesfalls die

Spezial-Verriegelung, solange

sich noch eine Person im Fahr-

zeug befindet!

Um die Spezial-Verriegelung zu

aktivieren,

Drücken Sie zwei Mal kurz auf den Knopf

2

.

Die Verriegelung wird durch

zweimali-

ges langsames Blinken

 und

dreimaliges

schnelles Blinken

 der Warnblinkanlage

und aller Seitenblinker bestätigt.
Bei bestimmten Fahrzeugen klappen die Au-

ßenspiegel beim Verriegeln des Fahrzeugs

automatisch ein

 1.107.

KEYCARD: Spezialverriegelung

1

2

portes.........................................................

(jusqu’à la fin de l’UD)

verrouillage des portes ..............................

(jusqu’à la fin de l’UD)

ouverture des portes..................................

(jusqu’à la fin de l’UD)

fermeture des portes .................................

(jusqu’à la fin de l’UD)

enfants .......................................................

(jusqu’à la fin de l’UD)

portes / porte de coffre ..............................

(jusqu’à la fin de l’UD)

alarme sonore............................................

(jusqu’à la fin de l’UD)

accès

véhicule ................................................

(jusqu’à la fin de l’UD)

verrouillage/déverrouillage des ouvrants ...

(jusqu’à la fin de l’UD)

ouverture/fermeture

ouvrants ...............................................

(jusqu’à la fin de l’UD)

badge ........................................................

(jusqu’à la fin de l’UD)

1.31

DEU_UD82787_3

Ouverture et fermeture des portes (X10 - Renault)



Ouverture et fermeture des portes

ÖFFNEN UND SCHLIESSEN DER TÜREN

(1/2)

Öffnen von auSen

Vordertüren

Ziehen Sie bei entriegelten Türen den

Griff

1

.

Öffnen von innen

Ziehen Sie am Griff

4

.

Warntongeber „Licht an“

Beim Öffnen der Fahrertür ertönt ein akusti-

sches Warnsignal, das Sie darauf hinweist,

dass das Licht noch eingeschaltet ist.

1

Aus Sicherheitsgründen dürfen

die Türen nur bei stehendem

Fahrzeug geöffnet oder ge-

schlossen werden.

Hinteren Türen

Entriegelte Türen:
–  drücken Sie auf die Vertiefung

2

, um den

Griff umzulegen

3

;

–  fassen Sie mit der Hand in den Griff

3



und ziehen Sie ihn zu sich.

3

2

4

sécurité enfants .........................................

(page courante)

alarme sonore

oubli de fermeture d’un ouvrant ...........

(jusqu’à la fin de l’UD)

alarme sonore

oubli d’éclairage ...................................

(jusqu’à la fin de l’UD)

1.32

DEU_UD82787_3

Ouverture et fermeture des portes (X10 - Renault)



ÖFFNEN UND SCHLIESSEN DER TÜREN

(2/2)

Verantwortung des Fahrers

beim Parken oder Halten

Verlassen Sie niemals Ihr Fahr-

zeug (auch nicht für kurze Zeit),

so lange sich ein Kind, ein körperlich

oder geistig beeinträchtigter Erwachse-

ner oder ein Tier im Fahrzeug befinden.

Diese könnten den Motor starten und

Funktionen aktivieren (z. B. die elektri-

schen Fensterheber) oder die Türen ver-

riegeln und somit sich und andere ge-

fährden.

Zudem kann es bei warmer Witterung

und/oder Sonneneinwirkung im Fahr-

gastraum rasch sehr heiß werden.

LEBENSGEFAHR BZW. GEFAHR



SCHWERER VERLETZUNGEN.

Besonderheit

Nach dem Abstellen des Motors bleiben Be-

leuchtung und Zubehör (Radio usw.) einge-

schaltet, bis die Fahrertür geöffnet wird.

Kindersicherung

Durch Umlegen des Hebels

6

 wird ein

Öffnen der Hintertüren vom Fahrgastraum

aus verhindert. Vergewissern Sie sich si-

cherheitshalber von innen, ob die Türen

auch wirklich verriegelt sind.

Akustisches Signal „Türen und

Klappen schlieSen“

Beim Anhalten zeigt die Kontrolllampe

, ob eine Tür, die Heckklappe oder

der Ladeanschluss geöffnet oder nicht rich-

tig geschlossen ist. Die Kontrolllampe

5



zeigt an, dass die Tür oder der Kofferraum

offen oder nicht richtig geschlossen ist.
Wenn das Fahrzeug eine Geschwindig-

keit von ca. 20 km/h erreicht hat, erscheint

zusätzlich zu den Kontrolllampen



und

5

 eine Meldung, die besagt, dass die

Tür/Haube/Klappe geöffnet oder nicht ein-

wandfrei geschlossen ist.

5

6

carte

clé de secours carte .............................

(jusqu’à la fin de l’UD)

carte

anomalies de fonctionnement ..............

(jusqu’à la fin de l’UD)

carte

non démarrage du moteur en mode

mains libres ..........................................

(jusqu’à la fin de l’UD)

badge ........................................................

(jusqu’à la fin de l’UD)

verrouillage des portes ..............................

(jusqu’à la fin de l’UD)

ouverture/fermeture

ouvrants ...............................................

(jusqu’à la fin de l’UD)

accès

véhicule ................................................

(jusqu’à la fin de l’UD)

condamnation des portes ..........................

(jusqu’à la fin de l’UD)

portes / porte de coffre ..............................

(jusqu’à la fin de l’UD)

décondamnation des portes ......................

(jusqu’à la fin de l’UD)

fermeture des portes .................................

(jusqu’à la fin de l’UD)

ouverture des portes..................................

(jusqu’à la fin de l’UD)

verrouillage/déverrouillage des ouvrants ...

(jusqu’à la fin de l’UD)

1.33

DEU_UD72732_3

Verrouillage / Déverrouillage des portes (X10 - Renault)



VER- UND ENTRIEGELUNG DER TÜREN

(1/3)

Wenn die Keycard nicht

funktioniert:

In bestimmten Fällen

 kann es zu einem

Ausfall der Keycard kommen:
–  wenn die Batterie der Keycard defekt, die

Batterie entladen ist etc.

–  aufgrund der Verwendung von elektroni-

schen Geräten in der Nähe der Fernbe-

dienung (z. B. Mobiltelefon);

–  Das Fahrzeug befindet sich in einem Be-

reich starker elektromagnetischer Strah-

lung.

In diesem Fall können Sie Folgendes tun:
–  den in die Keycard integrierten Schlüssel

zu verwenden;

–  die einzelnen Türen manuell verriegeln
–  die Bedientaste zum Ver-/Entriegeln der

Türen von innen verwenden (siehe nach-

folgende Seiten).

In die Keycard integrierter

Schlüssel

Der integrierte Schlüssel

2

 dient zum Ver-

riegeln und Entriegeln der linken Vordertür,

wenn die Keycard nicht funktioniert.

Zugriff auf Schlüssel 2

Schieben Sie das hintere Gehäuse

1

 nach

unten und drücken Sie gleichzeitig auf den

Bereich

A

.

2

A

1

















Content      ..      1       2         ..



//////////////////////////////////////////
