Renault Megane (2024). Manuale del proprietario in italiano - 2





sièges arrière .............................................

(page courante)

1.32

ITA_UD81436_4

Ceintures de sécurité (BFB - KFB - Renault)



CINTURE DI SICUREZZA

(5/6)

Verificate la corretta posi-

zione e il funzionamento

delle cinture di sicurezza

posteriori dopo essere in-

tervenuti sul sedile unico posteriore.

Cinture posteriori

8

Il bloccaggio, lo sbloccaggio e la rego-

lazione si effettuano nello stesso modo

delle cinture anteriori.

Regolazione in altezza delle

cinture anteriori

Utilizzate il pulsante

7

 per regolare l’al-

tezza della cintura in modo che la cin-

tura a bandoliera passi come indicato

in precedenza. Premere il comando

7

 e

far salire o scendere la cintura. Dopo

avere effettuato la regolazione, assicu-

ratevi del corretto bloccaggio.

7

8

8

1.33

ITA_UD81436_4

Ceintures de sécurité (BFB - KFB - Renault)



Le informazioni che seguono riguardano le cinture anteriori e posteriori del veicolo.

–  Non apportate alcuna modifica agli elementi del sistema di ritenuta montati originariamente: cinture, sedili e relativi

attacchi. In casi particolari (ad es.: montaggio di un seggiolino per bambini) rivolgetevi a un rappresentante del mar-

chio.

– Non utilizzate nulla che possa creare gioco nelle cinghie (ad es.: mollette per panni, fermagli, ecc.) in quanto una

cintura di sicurezza non tesa può causare lesioni in caso di incidente.

–  Non fate mai passare la cintura a bandoliera sotto il braccio o dietro la schiena.
–  Non utilizzate la stessa cintura per più di una persona, e non allacciate mai con la vostra cintura un neonato o un bambino

che tenete in braccio.

–  La cintura non deve essere attorcigliata.
–  Dopo un incidente, fate verificare e, se necessario, sostituire le cinture. Inoltre, fate sostituire le cinture se dovessero pre-

sentare qualsiasi segno di usura o deterioramento.

–  Quando si posiziona il sedile unico posteriore, accertarsi che cinture di sicurezza e fibbie siano posizionate correttamente

affinché possano essere utilizzate normalmente.

–  Verificate che la staffa della cintura sia inserita nel modulo appropriato.
–  Fate attenzione a non inserire oggetti nella zona del dispositivo di bloccaggio della cintura che potrebbero comprometterne

il corretto funzionamento.

–  Assicuratevi di aver ben posizionato il dispositivo di bloccaggio (non deve essere coperto, schiacciato, appiattito... da per-

sone o oggetti).

CINTURE DI SICUREZZA

(6/6)

ceintures de sécurité .................................

(jusqu’à la fin de l’UD)

dispositifs complémentaires de retenue ....

(jusqu’à la fin de l’UD)

prétensionneurs de ceintures de sécurité..

(jusqu’à la fin de l’UD)

airbag.........................................................

(jusqu’à la fin de l’UD)

dispositifs de retenue complémentaires

aux ceintures avant ..............................

(jusqu’à la fin de l’UD)

prétensionneurs de ceintures

de sécurité avant .................................

(jusqu’à la fin de l’UD)

retenue complémentaire aux ceintures .....

(jusqu’à la fin de l’UD)

airbags  ......................................................

(jusqu’à la fin de l’UD)

coussin gonflable

airbag ...................................................

(jusqu’à la fin de l’UD)

prétensionneurs .........................................

(jusqu’à la fin de l’UD)

1.34

ITA_UD62987_2

Dispositifs complémentaires à la ceinture avant  (BFB - KFB - Renault)



Dispositifs de retenue complémentaires :

aux ceintures avant

DISPOSITIVI DI SICUREZZA COMPLEMENTARI ALLA CINTURA ANTERIORE

(1/6)

A seconda della versione del veicolo,

possono essere costituiti da:

– pretensionatori dell’avvolgitore

della cintura di sicurezza;

–  pretensionatori della cintura ven-

trale;

–  limitatori di sforzo del torace;
– airbags



conducente e passeggero

anteriore.

Questi sistemi sono studiati per funzio-

nare separatamente o contemporanea-

mente nel caso di uno scontro frontale.
A seconda della violenza dell’urto il si-

stema aziona:
–  il blocco della cintura di sicurezza;
– il pretensionatore dell’avvolgitore

della cintura di sicurezza (che si

attiva per tendere la cintura);

–  il pretensionatore della cintura ven-

trale per bloccare l’occupante sul re-

lativo sedile;

–  parte anteriore airbag.

Pretensionatori

I pretensionatori servono a far aderire

la cintura al corpo dell’occupante del

sedile, aumentando l’efficacia della cin-

tura stessa.
Con contatto inserito, quando si verifica

uno scontro frontale, in funzione della

violenza della collisione, il sistema può

azionare:
– il pretensionatore dell’avvolgitore

della cintura di sicurezza

1

 che tira

indietro immediatamente la cintura;

– il pretensionatore dell’avvolgitore

della cintura ventrale

2

 sui sedili an-

teriori.

–  Dopo ogni incidente, fate

controllare tutti i disposi-

tivi di sicurezza.

– Qualsiasi intervento sul

sistema (pretensionatori, airbags,

moduli elettronici, cablaggi) e i

componenti del sistema o il riu-

tilizzo su un altro veicolo, anche

identico, è rigorosamente vietato.

–  Per evitare azionamenti acciden-

tali che possono provocare danni,

soltanto il personale qualificato

della Rete del marchio è abilitato

ad intervenire su airbags.

–  Il controllo delle caratteristiche

elettriche dell’attuatore deve

essere effettuato esclusivamente

da personale con una prepara-

zione specifica, che utilizzi at-

trezzi adatti.

–  Al momento della rottamazione

del veicolo, rivolgetevi alla Rete

del marchio per l’eliminazione del

pretensionatore e dei airbags ge-

neratori di gas.

1

2

1.35

ITA_UD62987_2

Dispositifs complémentaires à la ceinture avant  (BFB - KFB - Renault)



DISPOSITIVI DI SICUREZZA COMPLEMENTARI ALLA CINTURA ANTERIORE

(2/6)

Limitatore di sforzo

A partire da un certo grado di violenza

dell’urto, questo meccanismo scatta

per limitare ad un livello sopportabile

l’azione della cintura sul corpo.

Airbags conducente e

passeggero anteriore

Sono installati in corrispondenza dei

posti anteriori del conducente e del

passeggero.
La stampigliatura «airbag» sul volante

e sul cruscotto (zona del airbag

A

) e,

a seconda della versione del veicolo,

un’etichetta incollata nella parte infe-

riore del parabrezza indicano la pre-

senza di questo equipaggiamento.
Ogni sistema airbag è costituito da:
–  un airbag ed il relativo generatore di

gas installati nel volante per il condu-

cente e nel cruscotto per il passeg-

gero anteriore;

–  un modulo elettronico del disposi-

tivo di controllo del sistema che co-

manda il dispositivo elettrico d’inne-

sco del generatore di gas;

–  dei sensori remoti;

–  una spia di controllo unica

å

 sul

quadro della strumentazione.

A

Il sistema airbag utilizza

un principio pirotecnico.



Questo spiega il fatto che

alla sua apertura, produce

calore, libera fumo (il che non sta ad

indicare un principio di incendio) e

genera un rumore di detonazione.

L'azionamento dell'airbag, che deve

essere immediato, può provocare

lesioni cutanee o può avere altri in-

convenienti

anomalies de fonctionnement....................

(page courante)

1.36

ITA_UD62987_2

Dispositifs complémentaires à la ceinture avant  (BFB - KFB - Renault)



DISPOSITIVI DI SICUREZZA COMPLEMENTARI ALLA CINTURA ANTERIORE

(3/6)

Funzionamento

Il sistema è operativo solo dopo aver in-

serito il contatto.
In caso di urto violento di tipo frontale,

gli airbags si gonfiano rapidamente,

permettendo in tal modo di assorbire

la violenza dell'urto della testa e del

torace del conducente contro il volante

e del passeggero contro il cruscotto.

Successivamente gli airbag si sgon-

fiano immediatamente in modo da non

impedire in alcun modo l'uscita dei pas-

seggeri dal veicolo.

Anomalie di funzionamento

å

  Questa spia si accende all’av-

viamento del motore e poi si spegne

dopo circa tre secondi.
Se la spia non si accende quando viene

inserito il contatto o se resta accesa,

viene indicato un guasto del sistema.
Consultate al più presto la Rete del

marchio.
Qualsiasi ritardo nel farlo può compro-

mettere l’efficacia della protezione.

1.37

ITA_UD62987_2

Dispositifs complémentaires à la ceinture avant  (BFB - KFB - Renault)



DISPOSITIVI DI SICUREZZA COMPLEMENTARI ALLA CINTURA ANTERIORE

(4/6)

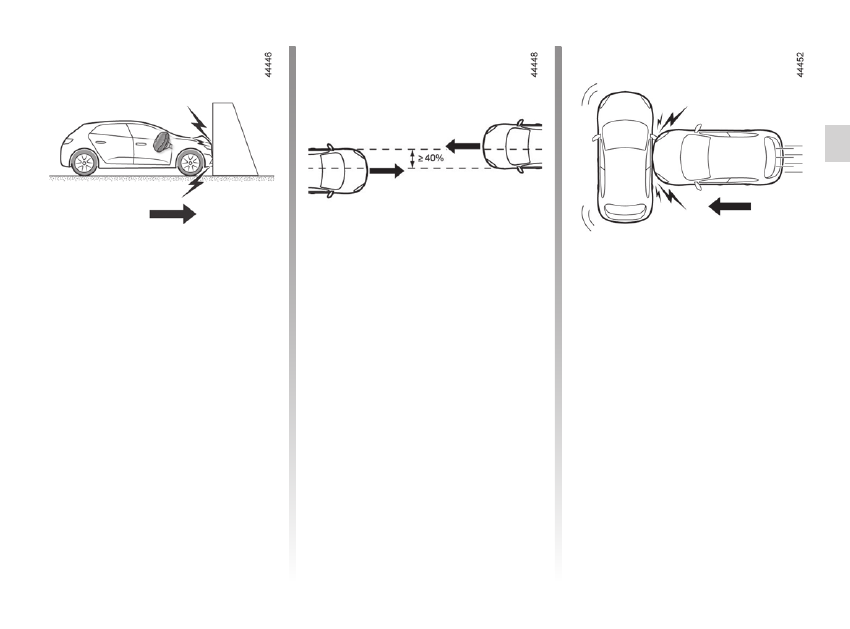

I seguenti casi attivano i pretensio-

natori o



airbags

.

In caso di urto frontale

 contro una su-

perficie rigida (non deformabile) ad una

velocità d’impatto uguale o superiore a

25 km/h

.

In caso di scontro frontale

 con un

altro veicolo di categoria equivalente o

superiore, con area d’impatto uguale o

superiore al 40%, in cui la velocità dei

due veicoli sia uguale a superiore a

40 km/h

.

In caso di urto laterale

 con un altro

veicolo di categoria equivalente o supe-

riore, ad una velocità d’impatto uguale

o superiore a

50 km/h

.

1.38

ITA_UD62987_2

Dispositifs complémentaires à la ceinture avant  (BFB - KFB - Renault)



DISPOSITIVI DI SICUREZZA COMPLEMENTARI ALLA CINTURA ANTERIORE

(5/6)

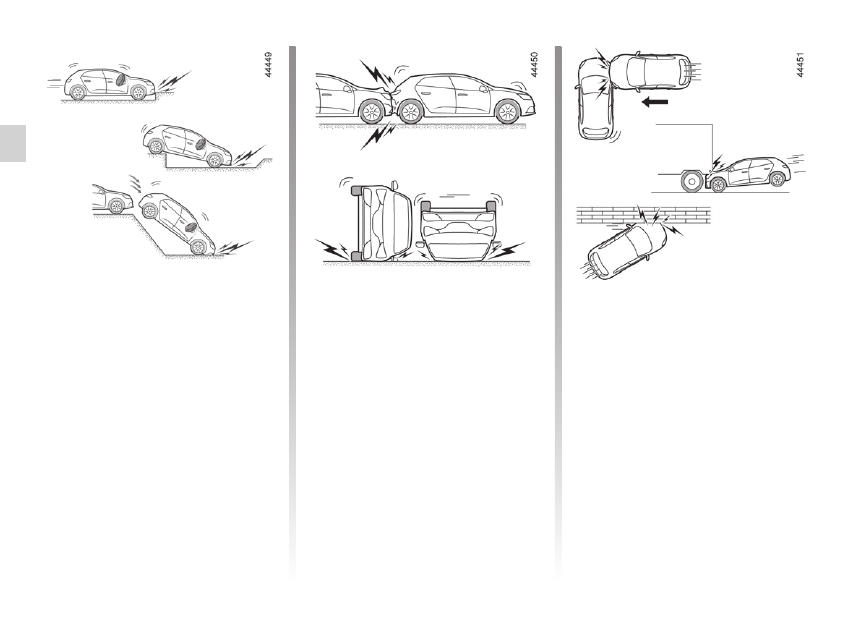

Negli esempi seguenti, i pretensio-

natori o gli



airbags



potrebbero inter-

venire:

–  urto sotto il veicolo, un marciapiede

ad esempio;

–  buche nel manto stradale;
–  caduta o brusca frenata;
– pietre;
– ...

Negli esempi seguenti, i pretensionatori

o gli

airbags



potrebbero non essere

attivati:

–  urto posteriore, comunque violento;
–  ribaltamento del veicolo;
– ...

–  urto laterale che interessa la parte

anteriore o posteriore del veicolo;

–  urto frontale, sotto la sponda di un

camion;

–  urto frontale contro un ostacolo ap-

puntito;

– ...

sécurité enfants .........................................

(page courante)

1.39

ITA_UD62987_2

Dispositifs complémentaires à la ceinture avant  (BFB - KFB - Renault)



DISPOSITIVI DI SICUREZZA COMPLEMENTARI ALLA CINTURA ANTERIORE

(6/6)

Avvertenze riguardanti l’airbag conducente airbag

– Non modificate né il volante né il relativo cuscino.
– Il cuscino del volante non deve essere ricoperto in nessun modo.

–  Non fissate alcun oggetto (spillette, logo, orologio, supporto del telefono…) sul cuscino.
–  È vietato smontare il volante (tranne se viene fatto dal personale qualificato della Rete del marchio).
–  Non avvicinare eccessivamente il sedile al volante durante la guida: assumere una posizione corretta in modo che le brac-

cia siano leggermente piegate (vedere «Regolazione della posizione di guida»).

 1.28). Tale posizione garantirà uno spazio

sufficiente all’apertura dell’airbag, per un’azione protettiva ottimale.

Avvertimenti relativi all’airbag passeggero

–  Non incollare né fissare alcun oggetto (spillette, logo, orologio, supporto del telefono, ecc.) sul cruscotto o nella zona dell’ai-

rbag.

–  Non frapponete oggetti (animali, ombrello, bastone, scatole...) tra il cruscotto e il passeggero.
–  Non appoggiate i piedi sul cruscotto o sul sedile, in quanto queste posizioni possono provocare gravi lesioni. In generale,

tenete lontana dal cruscotto ogni parte del corpo (ginocchia, mani, testa...).

–  Quando non utilizzate più il seggiolino per bambini sul sedile passeggero anteriore, riattivate i dispositivi complementari alla

cintura del passeggero anteriore per assicurare la protezione del passeggero anteriore in caso di incidente.

È VIETATO MONTARE UN SEGGIOLINO PER BAMBINI IN SENSO CONTRARIO ALLA MARCIA

SUL SEDILE PASSEGGERO ANTERIORE FINCHÉ I DISPOSITIVI DI SICUREZZA COMPLEMENTARI

DELLA CINTURA DEL PASSEGGERO ANTERIORE NON SONO STATI DISATTIVATI



 1.58

.

Tutte le avvertenze che seguono sono volte a non ostacolare il gonfiaggio dell’airbag



e ad evitare il verificarsi di gravi

lesioni dirette dovute alla proiezione di oggetti al momento della sua apertura.

dispositifs de retenue complémentaires

aux ceintures arrière ............................

(jusqu’à la fin de l’UD)

retenue complémentaire aux ceintures .....

(jusqu’à la fin de l’UD)

airbag.........................................................

(jusqu’à la fin de l’UD)

1.40

ITA_UD34299_1

Dispositifs complémentaires aux ceintures arrière (JFC - Renault)



aux ceintures arrière

DISPOSITIVI DI SICUREZZA COMPLEMENTARI ALLE CINTURE POSTERIORI

Limitatore di sforzo

A partire da un certo grado di violenza

dell’urto, questo meccanismo scatta

per limitare ad un livello sopportabile

l’azione della cintura sul corpo.

–  Dopo ogni incidente, fate

controllare l’insieme dei

sistemi di sicurezza.

– Qualsiasi intervento sul

sistema completo (airbag, moduli

elettronici, cablaggi) o il riutilizzo

su un altro veicolo, anche iden-

tico, è rigorosamente vietato.

–  Per evitare azionamenti acciden-

tali che possono provocare danni,

soltanto il personale qualificato

della Rete del marchio è abilitato

ad intervenire sugli airbag.

airbag.........................................................

(jusqu’à la fin de l’UD)

dispositifs de retenue complémentaires

protection latérale ................................

(jusqu’à la fin de l’UD)

retenue complémentaire aux ceintures .....

(jusqu’à la fin de l’UD)

1.41

ITA_UD38970_2

Dispositifs de protection latérale (JFC - BFB - Renault)



de protection latérale

DISPOSITIVI DI PROTEZIONE LATERALE

Avvertenze riguardanti l’airbag laterale

–

Installazione delle foderine:

 i sedili equipaggiati con airbag richie-

dono foderine specificamente realizzate per il vostro veicolo. Consultate

la Rete del marchio per sapere se quel tipo di foderine è disponibile. L’uso

di ogni altra foderina (o di foderine specifiche per un altro veicolo) potrà impe-

dire il corretto funzionamento di questi airbag e mettere a repentaglio la vostra

sicurezza.

–  Nella parte anteriore non mettere alcun accessorio o oggetto né un animale

tra lo schienale, la portiera ed i rivestimenti interni. Non coprire lo schienale del

sedile con oggetti come vestiti o accessori. Ciò potrebbe impedire il corretto

funzionamento dell’airbag o provocare lesioni al momento del dispiegamento.

–  Qualsiasi smontaggio o modifica del sedile e dei rivestimenti interni è proibito,

tranne da parte del personale qualificato della Rete del marchio.

Airbag laterali

Si tratta di un cuscino gonfiabile che

può equipaggiare i posti anteriori e che

si gonfia sul lato del sedile (lato por-

tiera) al fine di proteggere gli occupanti

in caso di urto laterale violento.

Airbag a tendina

Si tratta di un cuscino gonfiabile inse-

rito nella parte superiore veicolo che si

dispiega lungo i vetri delle porte laterali

anteriori e posteriori per proteggere gli

occupanti in caso di urto laterale vio-

lento.

A seconda del veicolo, una stampi-

gliatura sul parabrezza vi ricorda la

presenza dei dispositivi di sicurezza

complementari (airbag, pretensio-

natori, ecc.) nell’abitacolo.

airbag.........................................................

(jusqu’à la fin de l’UD)

retenue complémentaire aux ceintures .....

(jusqu’à la fin de l’UD)

dispositifs de retenue complémentaires ....

(jusqu’à la fin de l’UD)

1.42

ITA_UD38900_2

Dispositifs de retenue complémentaire (JFC - Renault)



DISPOSITIVI DI RITEGNO COMPLEMENTARI

L’airbag è concepito per completare l’azione della cintura di sicurezza. L’airbag e la cintura di sicurezza, insieme, co-

stituiscono elementi indissociabili dello stesso sistema di protezione. È quindi assolutamente indispensabile allacciare

sempre le cinture di sicurezza. Non allacciarle espone gli occupanti a lesioni aggravate in caso di incidente e può au-

mentare i rischi di lesioni cutanee prodotte dal dispiegamento dell’airbag.

Lo scatto dei pretensionatori e degli airbag in caso di cappottamento o urto violento posteriore non è sistematico. Gli urti sotto

il veicolo, quali urti contro i marciapiedi, buche nel manto stradale, pietre… possono provocare l’azionamento di questi sistemi.
–  Qualsiasi intervento, o modifica del sistema completo airbag (airbag, pretensionatori, modulo elettronico, cablaggio…) è

severamente vietato

 (tranne da parte del personale qualificato della Rete del marchio).

–  Per preservare il corretto funzionamento e per evitare un azionamento accidentale, soltanto il personale qualificato della

Rete del marchio è abilitato ad intervenire sul sistema airbag.

–  Per motivi di sicurezza, fate controllare il sistema airbag dopo che il veicolo ha subito un incidente, un furto o un tentativo di

furto.

–  Quando prestate o rivendete il veicolo, informate il nuovo acquirente di queste condizioni d’impiego consegnandogli il pre-

sente libretto d’istruzioni e di manutenzione.

–  Al momento della rottamazione del veicolo, rivolgetevi ad un Rappresentante del marchio per l’eliminazione del generatore

(dei generatori) di gas.

Tutte le avvertenze che seguono sono volte



a



non ostacolare il gonfiaggio dell’airbag e



ad evitare il verificarsi di gravi

lesioni dirette dovute alla proiezione di oggetti al momento della sua apertura.

sécurité enfants .........................................

(jusqu’à la fin de l’UD)

dispositifs de retenue enfants ....................

(jusqu’à la fin de l’UD)

retenue enfants..........................................

(jusqu’à la fin de l’UD)

système de retenue enfants ......................

(jusqu’à la fin de l’UD)

sièges enfants ...........................................

(jusqu’à la fin de l’UD)

transport d’enfants .....................................

(jusqu’à la fin de l’UD)

enfants .......................................................

(jusqu’à la fin de l’UD)

1.43

ITA_UD81437_3

Sécurité enfants : généralités (BFB - KFB - Renault)



Sécurité enfants : généralités

SICUREZZA DEI BAMBINI: generalità

(1/2)

Trasporto di bambini

Conformatevi alle leggi del paese in cui

vi trovate.
Il bambino, come un qualsiasi adulto,

deve essere seduto correttamente e al-

lacciato indipendentemente dal tragitto.

Voi siete responsabili dei bambini che

trasportate.
Il bambino non è un adulto in minia-

tura. Egli è esposto a rischi di lesioni

specifiche in quanto i suoi muscoli e

le sue ossa sono in piena crescita. La

sola cintura di sicurezza non è adatta

al suo trasporto. Utilizzate il seggiolino

per bambini appropriato e fatene un

uso corretto.

Una collisione a 50 km/h

equivale a una caduta da

10 metri di altezza.
Non assicurare un bambino

con le cinture equivale a lasciarlo

giocare su un balcone al quarto

piano senza ringhiera!
Non tenete mai un bambino in brac-

cio.
In caso di incidente, non lo tratter-

rete anche se avete la cintura allac-

ciata.
Se il vostro veicolo è stato coinvolto

in un incidente stradale, sostitu-

ite il seggiolino per bambini e fate

verificare le cinture e gli ancoraggi

ISOFIX.

Per impedire l’apertura



delle porte, utilizzate la fun-

zione «Sicurezza bambini».

 1.17.

Responsabilità del con-

ducente all’arresto o allo

spegnimento del veicolo

Non lasciate mai il vostro

veicolo incustodito, lasciando all’in-

terno la chiave e un bambino (o un

animale), anche per un breve lasso

di tempo.
Infatti, questi potrebbe mettere a ri-

schio la propria incolumità o quella

di altre persone avviando il motore,

azionando degli equipaggiamenti

come ad esempio gli alzavetri o ad-

dirittura bloccare le porte...
Inoltre con tempo caldo e/o soleg-

giato la temperatura interna dell’abi-

tacolo aumenta molto rapidamente.

RISCHIO DI MORTE O DI GRAVI

LESIONI.

sécurité enfants .........................................

(jusqu’à la fin de l’UD)

dispositifs de retenue enfants ....................

(jusqu’à la fin de l’UD)

retenue enfants..........................................

(jusqu’à la fin de l’UD)

système de retenue enfants ......................

(jusqu’à la fin de l’UD)

sièges enfants ...........................................

(jusqu’à la fin de l’UD)

transport d’enfants .....................................

(jusqu’à la fin de l’UD)

enfants .......................................................

(jusqu’à la fin de l’UD)

1.44

ITA_UD81437_3

Sécurité enfants : généralités (BFB - KFB - Renault)



SICUREZZA DEI BAMBINI: generalità

(2/2)

Utilizzo di un seggiolino per

bambini

Il livello di protezione offerto dal seg-

giolino per bambini dipende dalla sua

capacità a trattenere il bambino e dalla

sua installazione. L’installazione non

corretta compromette la protezione del

bambino in caso di frenata brusca o di

urto.
Prima di acquistare un seggiolino per

bambini, verificate che sia conforme

alla normativa del paese in cui vi tro-

vate e che si monti sul vostro veicolo.

Consultate un Rappresentante del mar-

chio in modo da conoscere i seggiolini

raccomandati per il vostro veicolo.
Le normative sul trasporto di bambini

variano in base al Paese. L’uso di un

seggiolino durante il trasporto dipende

dall’età e/o dalle dimensioni e/o dal

peso del bambino.
Per i bambini che non necessitano di

essere trasportati nel seggiolino, assi-

curarsi che la cintura di sicurezza sia

regolata e allacciata correttamente.
In tutti i casi, dovete conformarvi alle

normative del paese in cui vi trovate.

Prima di montare un seggiolino per

bambini, leggete il libretto e rispettate

le istruzioni. In caso di difficoltà durante

l’installazione, contattate il fabbricante

dell’equipaggiamento. Conservate il li-

bretto con il seggiolino.

Mostrate l’esempio allacciando la

vostra cintura ed insegnate al vostro

bambino:
–  per allacciare correttamente la

cintura;

–  a salire e scendere dal lato oppo-

sto al traffico.

Non utilizzate seggiolini per bambini

d’occasione o sprovvisti del libretto

di istruzioni.
Abbiate cura che nessun oggetto,

nel seggiolino o in prossimità, impe-

disca la sua installazione.

Non lasciate mai un bam-

bino da solo nel veicolo.
Assicuratevi che il vostro

bambino indossi sempre la

cintura e che questa sia corretta-

mente regolata. Evitate di indossare

abiti voluminosi che potrebbero al-

lentare le cinture

 1.28.

Non permettete ai bambini di spor-

gere la testa o le braccia dal fine-

strino.
Verificate che il bambino conservi

una postura corretta durante tutto

il viaggio, specialmente quando

dorme.

1.45

ITA_UD72132_3

Sécurité enfants : choix du siège enfant (X61 - X61 électrique - JFC - BFB - KFB - XFA - BJA - Renault)



SICUREZZA DEI BAMBINI: scelta del seggiolino per bambini

Seggiolini per bambini rivolti in

senso contrario alla marcia

La testa del bambino è, in proporzione,

più pesante di quella dell’adulto e il

collo è molto fragile. Trasportate il bam-

bino il più a lungo possibile in questa

posizione (fino ad almeno 2 anni). Essa

sostiene la testa e il collo.
Scegliete un seggiolino avvolgente per

una migliore protezione laterale e sosti-

tuitelo quando la testa del bambino lo

supera.

Seggiolini per bambini rivolti verso

il senso di marcia

I bambini fino a 4 anni o con peso fino a

18 kg possono viaggiare su un seggio-

lino rivolto nel senso di marcia.
Il seggiolino deve essere scelto in base

alla grandezza del bambino. Testa e

addome sono le parti del corpo che

devono essere maggiormente protette.

Un seggiolino per bambini rivolto verso

il senso di marcia e saldamente fissato

al veicolo riduce i rischi di urto della

testa. Spostate il bambino su un seg-

giolino rivolto verso il senso di marcia

con cintura appena le dimensioni lo

permettono.
Per una migliore protezione laterale,

scegliete un seggiolino avvolgente.

Rialzi

A partire da 15 kg o 4 anni, il bambino

può viaggiare su un rialzo che permette

di adattare la cintura di sicurezza alla

sua morfologia. La seduta del rialzo

deve essere dotata di guide che posi-

zionano la cintura sulle cosce del bam-

bino e non sul ventre. Lo schienale re-

golabile in altezza e dotato di una guida

della cintura è raccomandato per posi-

zionare la cintura al centro della spalla.

Essa non deve mai trovarsi sul collo o

sul braccio.
Scegliete un seggiolino avvolgente per

una migliore protezione laterale.

dispositifs de retenue enfants ....................

(jusqu’à la fin de l’UD)

retenue enfants..........................................

(jusqu’à la fin de l’UD)

système de retenue enfants ......................

(jusqu’à la fin de l’UD)

sécurité enfants .........................................

(jusqu’à la fin de l’UD)

sièges enfants ...........................................

(jusqu’à la fin de l’UD)

transport d’enfants .....................................

(jusqu’à la fin de l’UD)

Isofix ..........................................................

(jusqu’à la fin de l’UD)

ceintures de sécurité .................................

(jusqu’à la fin de l’UD)

sièges arrière .............................................

(jusqu’à la fin de l’UD)

banquette arrière .......................................

(jusqu’à la fin de l’UD)

1.46

ITA_UD60335_1

Sécurité enfants : choix de la fixation du siège enfant (BFB - KFB - Renault)



choix de la fixation du siège enfant

SICUREZZA DEI BAMBINI: scelta del fissaggio del seggiolino per bambini

(1/4)

Esistono due sistemi di fissaggio dei

seggiolini per bambini: la cintura di si-

curezza o il sistema ISOFIX.

La cintura di sicurezza non

deve mai essere lenta o at-

torcigliata. Non fatela mai

passare sotto il braccio o

dietro la schiena.

Verificate che la cintura non sia dan-

neggiata da spigoli vivi.

Se la cintura di sicurezza non fun-

ziona normalmente, essa non può

proteggere il bambino. Rivolgetevi

ad un Rappresentante del marchio.

Non utilizzate questo posto finché

non si ripara la cintura.

Non utilizzate seggiolini per

bambini che rischiano di

sbloccare la cintura che lo

trattiene: la base del seg-

giolino non deve appoggiare sulla

staffa e/o sulla fibbia della cintura di

sicurezza.

Fissaggio mediante cintura

La cintura di sicurezza deve essere re-

golata per assicurarne la funzione in

caso di frenata brusca o di urto.
Rispettate il percorso della cintura indi-

cato dal fabbricante del seggiolino per

bambini.
Verificate sempre che la cintura di si-

curezza sia allacciata tirandola poi ten-

dendola al massimo premendo il seg-

giolino per bambini.
Verificate che il seggiolino sia bloccato

correttamente esercitando un movi-

mento a sinistra/destra e avanti/indie-

tro: il seggiolino deve rimanere salda-

mente fissato.
Verificate che il seggiolino per bambini

non sia installato di traverso e che non

appoggi contro un vetro.

1.47

ITA_UD60335_1

Sécurité enfants : choix de la fixation du siège enfant (BFB - KFB - Renault)



Fissaggio con il sistema

ISOFIX

I seggiolini per bambini ISOFIX appro-

vati sono omologati in conformità con

le normative in vigore se si applica uno

dei seguenti quattro casi:
–  universale ISOFIX a 3 attacchi ri-

volto nel senso di marcia;

–  semi-universale ISOFIX a 2 punti;
– Specifico;
–  i-Size che dispongono:

  –   di una cintura che si fissa al terzo

anello del seggiolino interessato;

  –   o un supporto che poggia sul pia-

nale del veicolo, compatibile con

il seggiolino i-Size approvato, la

cui funzione è evitare che il seg-

giolino si sposti in caso di urto.

In questi ultimi tre casi, verificare che

il seggiolino per bambini possa essere

installato consultando l’elenco dei vei-

coli compatibili.

Non vanno apportate mo-

difiche a nessuno degli

elementi del sistema di si-

curezza originale: cinture,

ISOFIX, sedili e relativi fissaggi.

Prima di utilizzare un seg-

giolino per bambini ISOFIX

che avete acquistato per un

altro veicolo, assicuratevi

cha la sua installazione sia autoriz-

zata. Consultate la lista dei veicoli

che possono montare il seggiolino

del fabbricante dell’equipaggia-

mento.

SICUREZZA DEI BAMBINI: scelta del fissaggio del seggiolino per bambini

(2/4)

Allacciate il seggiolino per bambini con

i fermi ISOFIX se presenti. Il sistema

ISOFIX assicura un montaggio sem-

plice, rapido e sicuro.
Il sistema ISOFIX è composto da 2

anelli e, in alcuni casi, da un terzo

anello.

1.48

ITA_UD60335_1

Sécurité enfants : choix de la fixation du siège enfant (BFB - KFB - Renault)



SICUREZZA DEI BAMBINI: scelta del fissaggio del seggiolino per bambini

(3/4)

3

Gli ancoraggi ISOFIX sono stati messi a punto esclusivamente per i seg-

giolini per bambini con sistema ISOFIX. Non fissate mai altri seggiolini

per bambini, né cinture o altri oggetti a questi ancoraggi. Verificare che

niente sia di ostacolo a livello dei punti di ancoraggio.

Se il veicolo è stato coinvolto in un incidente stradale, fate verificare gli ancoraggi

ISOFIX e sostituite il seggiolino per bambini.

Il terzo anello

3

 o

4

 è utilizzato per al-

lacciare la cintura superiore di alcuni

sedili ISOFIX.

Gli anelli sono situati sugli schienali dei

sedili posteriori e sono contrassegnati

mediante il simbolo

.

In ogni caso, fissare il gancio della cin-

tura sull’anello corrispondente

3

 o

4

 e

collocare il sedile del veicolo nella posi-

zione desiderata.
Tendete la cinghia per far sì che lo

schienale del seggiolino per bam-

bini sia a contatto con lo schienale del

sedile del veicolo.

Fissate

tassativamente

 la

cinghia del seggiolino per

bambini sull’anello corri-

spondente.

Non dovete utilizzare un altro punto

di fissaggio.

Verificate che lo schienale

del seggiolino per bam-

bini rivolto verso il senso di

marcia sia a contatto con lo

schienale del sedile del veicolo. In

tal caso, il seggiolino per bambini

non appoggia sempre sulla seduta

del sedile del veicolo.

4

1

2

Fissaggio con il sistema ISOFIX

I due anelli

1

 si trovano tra lo schienale

e la seduta del sedile e sono indicati da

un’etichetta. Per posizionare e bloccare

il seggiolino per bambini sugli anelli

1

,

inserite il fissaggio del seggiolino per

bambini nelle guide d’accesso

2

.

1.49

ITA_UD60335_1

Sécurité enfants : choix de la fixation du siège enfant (BFB - KFB - Renault)



SICUREZZA DEI BAMBINI: scelta del fissaggio del seggiolino per bambini

(4/4)

3

Il terzo anello

3

 è utilizzato per allac-

ciare la cinghia superiore di alcuni seg-

giolini ISOFIX.

Fissate

tassativamente

 la

cinghia del seggiolino per

bambini sull’anello corri-

spondente.

Non dovete utilizzare un altro punto

di fissaggio.

Verificate che lo schienale

del seggiolino per bam-

bini rivolto verso il senso di

marcia sia a contatto con lo

schienale del sedile del veicolo. In

tal caso, il seggiolino per bambini

non appoggia sempre sulla seduta

del sedile del veicolo.

Fissaggio con il sistema ISOFIX

(versione a 4 porte)
I due anelli

1

 si trovano tra lo schienale

e la seduta del sedile e sono indicati da

un’etichetta. Per posizionare e bloccare

il seggiolino per bambini sugli anelli

1

,

inserite il fissaggio del seggiolino per

bambini nelle guide d’accesso

2

.

Gli ancoraggi ISOFIX sono stati messi a punto esclusivamente per i seg-

giolini per bambini con sistema ISOFIX. Non fissate mai altri seggiolini

per bambini, né cinture o altri oggetti a questi ancoraggi. Verificare che

niente sia di ostacolo a livello dei punti di ancoraggio.

Se il veicolo è stato coinvolto in un incidente stradale, fate verificare gli ancoraggi

ISOFIX e sostituite il seggiolino per bambini.

Gli anelli sono situati dietro i sedili po-

steriori e sono contrassegnati mediante

il simbolo

Fissate il gancio della cintura sull’anello

corrispondente

3

 e collocate il sedile

del veicolo nella posizione desiderata.
Tendete la cinghia per far sì che lo

schienale del seggiolino per bam-

bini sia a contatto con lo schienale del

sedile del veicolo.

2

1

2

3

dispositifs de retenue enfants ....................

(jusqu’à la fin de l’UD)

retenue enfants..........................................

(jusqu’à la fin de l’UD)

système de retenue enfants ......................

(jusqu’à la fin de l’UD)

sécurité enfants .........................................

(jusqu’à la fin de l’UD)

sièges enfants ...........................................

(jusqu’à la fin de l’UD)

transport d’enfants .....................................

(jusqu’à la fin de l’UD)

1.50

ITA_UD81438_6

Sécurité enfants : installation du siège enfant, généralité (BFB - Renault)



installation du siège enfant, généralités

SICUREZZA DEI BAMBINI: montaggio del seggiolino per bambini, generalità

(1/2)

I tipi di seggiolini per bambini menzio-

nati possono non essere disponibili.

Prima di utilizzare un altro seggiolino,

verificate dal fabbricante la possibilità

di montaggio.

Nel posto anteriore

Il trasporto di bambini nel posto pas-

seggero anteriore è specifico per cia-

scun paese. Consultate la legislazione

in vigore e seguite le indicazioni dello

schema riportato nella pagina se-

guente.
Prima di installare un seggiolino per

bambini su questo posto (se autoriz-

zato):
–  abbassate al massimo la cintura di

sicurezza;

–  indietreggiate al massimo il sedile;
–  inclinate leggermente lo schienale ri-

spetto alla verticale (25° circa);

–  per i veicoli che ne sono dotati, ri-

sollevate al massimo la seduta del

sedile.

In tutti i casi, quando il veicolo è dotato

di un poggiatesta regolabile, sollevare

completamente il poggiatesta del sedile

in modo che non interferisca con il seg-

giolino

 1.104.

Il montaggio di seggiolini per bambini

non è autorizzato su alcuni sedili. Lo

schema della pagina seguente indica

la posizione di fissaggio del seggiolino

per bambini.

Montate il seggiolino per

bambini preferibilmente su

un sedile posteriore.
Controllate che il seggiolino

per bambini o i piedi del bambino

non impediscano il corretto bloccag-

gio del sedile anteriore.

 1.20.

Assicuratevi che l’installazione del

seggiolino per bambini nel veicolo

non rischi di sbloccarlo dall’alloggia-

mento.
Se dovete togliere l’appoggiatesta,

assicuratevi che sia posizionato

correttamente in modo che non di-

venti un proiettile in caso di frenata

brusca o di urto.
Fissate sempre il seggiolino per

bambini al veicolo anche se non uti-

lizzato in modo che non diventi un

proiettile in caso di frenata brusca o

di urto.

RISCHIO DI MORTE O DI

GRAVI LESIONI:

 prima

di installare un seggiolino

per bambini con schie-

nale rivolto verso il senso

di marcia sul posto del passeggero

anteriore, verificare che l’airbag del

passeggero anteriore sia effettiva-

mente disattivato

 1.58.

Dopo aver installato il seggiolino per

bambini, quando è possibile, spostare

il sedile del veicolo in avanti se neces-

sario, in modo da lasciare spazio suffi-

ciente ai posti posteriori per i passeg-

geri o per altri seggiolini per bambini.

Con un seggiolino rivolto in senso con-

trario a quello di marcia non andare a

contatto con il cruscotto o tutto in avanti.
Non modificate più le altre regolazioni

dopo il montaggio del seggiolino per

bambini.

1.51

ITA_UD81438_6

Sécurité enfants : installation du siège enfant, généralité (BFB - Renault)



SICUREZZA DEI BAMBINI: montaggio del seggiolino per bambini, generalità

(2/2)

Nei posti posteriori

La culla si installa in senso trasversale

rispetto al veicolo ed occupa almeno

due posti Posizionate la testa del bam-

bino dal lato opposto alla porta.
Fate avanzare al massimo il sedile an-

teriore del veicolo per installare un seg-

giolino per bambini rivolto in senso con-

trario a quello di marcia, quindi fatelo

arretrare al massimo, evitando il con-

tatto con il seggiolino per bambini.
Per la sicurezza del bambino rivolto

verso il senso di marcia, arretrate il più

possibile il sedile e avanzate il sedile

collocato davanti al bambino; raddriz-

zate lo schienale per evitare il contatto

tra il sedile e le gambe del bambino.
Rimuovere sempre il poggiatesta del

sedile posteriore sul quale è posizio-

nato il seggiolino.

 3.43. Se necessa

rio, far arretrare al massimo della corsa

il sedile posteriore del veicolo. Queste

operazioni devono essere effettuate

prima di posizionare il seggiolino per

bambini.

Verificate che il seggiolino per bambini

sia appoggiato allo schienale del sedile

del veicolo.

Controllate che il seggio-

lino per bambini o i piedi

del bambino non ostaco-

lino il corretto bloccaggio

del sedile anteriore.

 1.20 oppure

 3.45.

Non installare mai un seg-

giolino per bambini con

piedi di supporto sul sedile

posteriore centrale.

RISCHIO DI MORTE O DI GRAVI

LESIONI

.

Montate il seggiolino per

bambini preferibilmente su

un sedile posteriore.
Per montare un seggiolino

ISOFIX su questo sedile, sganciate

la cintura di sicurezza centrale con

la mano prima di agganciare gli at-

tacchi.

Installazione del rialzo

(gruppo 2 o 3)

Controllare il funziona-

mento (avvolgimento) della

cintura di sicurezza

 1.28.

Regolare la cintura di sicurezza po-

sizionando:
–  la tracolla sulla spalla del bam-

bino senza toccare il collo;

–  la cintura addominale in modo

che sia piatta sulle cosce e contro

il bacino.

Se necessario adattate la posizione

del sedile del veicolo.

retenue enfants..........................................

(jusqu’à la fin de l’UD)

sécurité enfants .........................................

(jusqu’à la fin de l’UD)

sièges enfants ...........................................

(jusqu’à la fin de l’UD)

système de retenue enfants ......................

(jusqu’à la fin de l’UD)

transport d’enfants .....................................

(jusqu’à la fin de l’UD)

airbag

activation airbags passager avant .......

(page courante)

ceintures de sécurité .................................

(jusqu’à la fin de l’UD)

enfants .......................................................

(jusqu’à la fin de l’UD)

dispositifs de retenue enfants ....................

(jusqu’à la fin de l’UD)

airbag.........................................................

(jusqu’à la fin de l’UD)

airbags  ......................................................

(jusqu’à la fin de l’UD)

1.52

ITA_UD81439_3

Sièges enfant : fixation par ceinture de sécurité (BFB - KFB - Renault)



Siège enfant : fixation par ceinture de sécurité ou par système ISOFIX

SEGGIOLINO PER BAMBINI: fissaggio mediante la cintura di sicurezza

(1/3)

La tabella seguente riporta le stesse informazioni della grafica delle pagine seguenti in modo da rispettare le normative

in vigore.

Tipo di seggiolino

per bambini

Peso del bambino

Posto anteriore

passeggero

Posti posteriori

laterali

Posto posteriore

centrale

Culla trasversale

Gruppo 0

< di 10 kg

X

U (2)

X

Seggiolino a guscio

con schienale rivolto

verso il senso di

marcia

Gruppi 0 o 0 +

< 10 kg e < 13 kg

U (1) (5)

U (3)

U (3)

Seggiolino rivolto in

senso contrario alla

marcia

Gruppi 0 + e 1

< a 13 kg e da 9 a 18 kg

U (1) (5)

U (3)

U (3)

Seggiolino rivolto in

senso di marcia

Gruppo 1

da 9 a 18 kg

X

U (4)

U (4)

Rialzo

Gruppi 2 e 3

da 15 a 25 kg e da 22 a

36 kg

X

U / B2 (4)

X

(1) RISCHIO DI MORTE O DI GRAVI LESIONI:

 prima di installare un seggiolino per bambini sul sedile del passeggero

anteriore, verificare che l’airbag del passeggero anteriore sia disattivato.

 1.58.

1.53

ITA_UD81439_3

Sièges enfant : fixation par ceinture de sécurité (BFB - KFB - Renault)



SEGGIOLINO PER BAMBINI: fissaggio mediante la cintura di sicurezza

(2/3)

X

  =  Posto non autorizzato al montaggio di un seggiolino per bambini di questo tipo.

=  Posto che consente il fissaggio mediante cintura di un seggiolino omologato come «Universale»; verificate la possibilità di

montaggio.

B2

 =  Sedile che consente il fissaggio mediante la cintura di sicurezza di un seggiolino omologato “B2”: verificare la possibilità di

montaggio.

(2)

  La culla si installa in senso trasversale rispetto al veicolo ed occupa almeno due posti. La testa del bambino deve stare dal lato

opposto a quello della porta del veicolo.

(3)

  Se necessario, spostate il sedile del veicolo il più indietro possibile. Fate avanzare al massimo il sedile anteriore del veicolo per

installare un seggiolino per bambini rivolto in senso contrario a quello di marcia, quindi fatelo arretrare al massimo, evitando il

contatto con il seggiolino per bambini.

(4)

  In ogni caso rimuovete l’appoggiatesta del sedile posteriore sul quale è posizionato il seggiolino. Queste operazioni devono

essere effettuate prima di posizionare il seggiolino per bambini.

 3.43. Avanzate il sedile che è davanti al bambino, raddriz-

zate lo schienale per evitare il contatto tra il sedile e le gambe del bambino.

(5)

 Posizionate il sedile del veicolo nella posizione più arretrata e più alta possibile, quindi inclinate leggermente lo schienale (di

25° circa).

1.54

ITA_UD81439_3

Sièges enfant : fixation par ceinture de sécurité (BFB - KFB - Renault)



Immagine d’installazione

SEGGIOLINO PER BAMBINI: fissaggio mediante la cintura di sicurezza

(3/3)

³

  Verificate lo stato dell’airbag

prima di sistemare un passeggero o in-

stallare un seggiolino per bambini.

²

Posto in cui è vietato il mon-

taggio di un seggiolino per

bambini.

Seggiolino per bambini fissato con

l’ausilio della cintura

¬

  Posto che consente il fissag-

gio tramite la cintura di un seggiolino

omologato «Universale».

B2

: sedile che consente di fissare me-

diante cintura di sicurezza un seggio-

lino per bambini con omologazione

“B2”.

L’utilizzo di un sistema di

sicurezza per bambini non

appropriato a questo vei-

colo non proteggerà corret-

tamente il bambino. Rischierebbe di

riportare ferite gravi o mortali.

RISCHIO DI MORTE O DI

GRAVI LESIONI:

 prima

di installare un seggiolino

per bambini con schie-

nale rivolto verso il senso

di marcia sul posto del passeggero

anteriore, verificare che l’airbag del

passeggero anteriore sia effettiva-

mente disattivato

 1.58.

Assicuratevi che il vostro

bambino indossi sempre

la cintura e che questa sia

correttamente regolata

 1.28.

Se necessario, regolare la posi-

zione del sedile.

retenue enfants..........................................

(jusqu’à la fin de l’UD)

sécurité enfants .........................................

(jusqu’à la fin de l’UD)

sièges enfants ...........................................

(jusqu’à la fin de l’UD)

système de retenue enfants ......................

(jusqu’à la fin de l’UD)

transport d’enfants .....................................

(jusqu’à la fin de l’UD)

Isofix ..........................................................

(jusqu’à la fin de l’UD)

ceintures de sécurité .................................

(jusqu’à la fin de l’UD)

enfants .......................................................

(jusqu’à la fin de l’UD)

dispositifs de retenue enfants ....................

(jusqu’à la fin de l’UD)

airbag.........................................................

(jusqu’à la fin de l’UD)

airbags  ......................................................

(jusqu’à la fin de l’UD)

airbag

désactivation airbag passager avant ...

(jusqu’à la fin de l’UD)

airbag

activation airbags passager avant .......

(jusqu’à la fin de l’UD)

1.55

ITA_UD81446_3

sieges enfant : fixation par système isofix (BFB - KFB - Renault)



SEGGIOLINO PER BAMBINI: fissaggio mediante sistema isofix

(1/3)

Seggiolino per bambini fissato con

fissaggio



ISOFIX

 Posto che consente il fissaggio

di un seggiolino per bambini ISOFIX.

±

 I posti posteriori sono dotati di

un ancoraggio che consente il fissag-

gio di un seggiolino per bambini rivolto

verso il senso di marcia ISOFIX univer-

sale. Gli ancoraggi sono situati sugli

schienali dei sedili posteriori.

Immagine d’installazione

L’utilizzo di un sistema di

sicurezza per bambini non

appropriato a questo vei-

colo non proteggerà corret-

tamente il bambino. Rischierebbe di

riportare ferite gravi o mortali.

²

Posto che non consente il

montaggio di un seggiolino per

bambini di questo tipo.

RISCHIO DI MORTE O DI

GRAVI LESIONI:

 prima

di installare un seggiolino

per bambini sul posto del

passeggero anteriore, verificare

che l’airbag del passeggero ante-

riore sia effettivamente disattivato.

 1.58.

Assicuratevi che il vostro

bambino indossi sempre

la cintura e che questa sia

correttamente regolata.

 1.28.

Se necessario, regolare la posi-

zione del sedile.

1.56

ITA_UD81446_3

sieges enfant : fixation par système isofix (BFB - KFB - Renault)



La tabella seguente riporta le stesse informazioni del grafico delle pagine precedenti in modo da rispettare le normative

in vigore.

SEGGIOLINO PER BAMBINI: fissaggio mediante sistema isofix

(2/3)

Tipo di seggiolino per bambini

Peso del

bambino

Dimensione

del seggiolino



[Gabarit]

Posto

anteriore

passeggero

Posti

posteriori

laterali

Posto

posteriore

centrale

Culla trasversale

Gruppo 0

< di 10 kg

L1 [F]

L2 [G]

X

X

X

Seggiolino a guscio con schie-

nale rivolto verso il senso di

marcia

Gruppi 0 o 0 +

< di 13 kg

R1 [E]

X

IL (1)

X

Seggiolino rivolto in senso con-

trario alla marcia

Gruppi 0 + o 1

< a 13 kg e da 9

a 18 kg

R3 [C]
R2 [D]

X

IL (1)

X

Seggiolino rivolto in senso di

marcia

Gruppo 1

da 9 a 18 kg

F3 [A]
F2 [B]

F2X [B1]

X

IUF - IL (2)

X

Rialzo

Gruppi 2 o 3

da 15 a 25 kg e

da 22 a 36 kg

B2

X

IUF - IL (2)

X

Sedile i-Size

X

i-U

X

(1) RISCHIO DI MORTE O DI GRAVI LESIONI:

 prima di installare un seggiolino per bambini sul sedile del passeggero

anteriore, verificare che l’airbag del passeggero anteriore sia disattivato.

 1.58.

1.57

ITA_UD81446_3

sieges enfant : fixation par système isofix (BFB - KFB - Renault)



SEGGIOLINO PER BAMBINI: fissaggio mediante sistema isofix

(3/3)

X

  =  Posto non autorizzato al montaggio di un seggiolino per bambini ISOFIX.

IUF/IL

 =   Posto che consente, per i veicoli che ne sono dotati, il fissaggio grazie agli attacchi ISOFIX di un seggiolino per bambini

omologato «Universale/semi-universale o specifico di un veicolo»; verificate la possibilità di montaggio.

i-U

 =  adatta per i dispositivi di sicurezza i-Size nella categoria “universale” dei seggiolini rivolti nel senso di marcia e in quello in-

verso.

(1)

  Se necessario, spostare il sedile del veicolo il più indietro possibile. Fate avanzare al massimo il sedile anteriore del veicolo

per installare un seggiolino per bambini rivolto in senso contrario a quello di marcia, poi fate arretrare il sedile anteriore al mas-

simo, ma non a contatto con il seggiolino per bambini.

(2)

  In ogni caso rimuovete l’appoggiatesta del sedile posteriore sul quale è posizionato il seggiolino. Queste operazioni devono

essere effettuate prima di posizionare il seggiolino per bambini.

 3.43. Avanzate il sedile che è davanti al bambino, raddriz-

zate lo schienale per evitare il contatto tra il sedile e le gambe del bambino.

La dimensione di un seggiolino per bambini ISOFIX è indicata da una lettera:
–  F3, F2, F2X[A, B, B1]: per sedili anteriori del gruppo 1 (da 9 a 18 kg);
–  R3, R2[C, D]: seggiolini a guscio rivolti in senso contrario alla marcia del gruppo 0+ (peso inferiore a 13 kg) o del gruppo 1 (da

9 a 18 kg);

–  R1[E]: seggiolini in senso contrario alla marcia del gruppo 0 (inferiore a 10 kg) o 0+ (inferiore a 13 kg);
–  L1, L2 [F, G]: per port-enfant del gruppo 0 (sotto i 10 kg);
–  [B2]: rialzi del gruppo 2 e 3 (da 15 a 25 kg e da 22 a 36 kg).

sécurité enfants .........................................

(jusqu’à la fin de l’UD)

enfants .......................................................

(jusqu’à la fin de l’UD)

airbag.........................................................

(jusqu’à la fin de l’UD)

airbags  ......................................................

(jusqu’à la fin de l’UD)

désactivation airbag passager avant .........

(jusqu’à la fin de l’UD)

désactivation airbags passager avant .......

(jusqu’à la fin de l’UD)

airbag

activation airbags passager avant .......

(jusqu’à la fin de l’UD)

1.58

ITA_UD75372_2

Sécurité enfants : désactivation/activation airbag passager avant (BFB - KFB - Renault)



désactivation-activation de l’airbag passager avant

Disattivazione degli airbag

passeggero anteriore

Prima di installare un seggiolino per

bambini sul posto del passeggero an-

teriore:
–  verificate che il seggiolino per bam-

bini possa essere installato su



questo posto;

–  È necessario

disattivare

 l’airbag in

caso di un seggiolino per bambini ri-

volto all’indietro.

L’airbag passeggero può

essere attivato o disatti-

vato solo a

veicolo fermo

e contatto disinserito

.

In caso di manipolazione del veicolo
durante la guida, le spie

å

 e

©

 si accendono.

Per ritornare nella condizione



dell’airbag conforme alla posizione

del commutatore, disinserite il con-

tatto e poi reinseritelo nuovamente.

SICUREZZA DEI BAMBINI: disattivazione, attivazione dell’ AIRBAG passeggero anteriore

(1/3)

Per disattivare

 l’l’airbag: a veicolo

fermo e con contatto disinserito

, pre-

mere e ruotare il fermo

1

 in posizione

OFF

.

All’inserimento del contatto, è

fonda-

mentale

 verificare che la spia

¹



sia accesa sul display

2

.

Questa spia rimane accesa



in modo

permanente per confermarvi la pos-

sibilità di montare un seggiolino per

bambini.

2

1

PERICOLO

A causa dell’incompatibilità

tra il dispiegamento dell’ai-

rbag passeggero anteriore

e il posizionamento di un seggio-

lino per bambini con schienale ri-

volto verso il senso di marcia,

NON

INSTALLARE MAI

 un sistema



di ritegno per bambini rivolto in

senso contrario alla marcia su un

sedile dotato di frontale ATTIVATO

AIRBAG

. In caso contrario, può

sussistere il rischio di

MORTE

 per

il

BAMBINO

 o di

LESIONI GRAVI

.

1.59

ITA_UD75372_2

Sécurité enfants : désactivation/activation airbag passager avant (BFB - KFB - Renault)



3

A

A

Le stampigliature sul cruscotto e le eti-

chette

A

 su ogni lato dell’aletta para-

sole del passeggero

3

 (come l’etichetta

riportata sopra), vi ricordano queste

istruzioni.

SICUREZZA DEI BAMBINI: disattivazione, attivazione dell’ AIRBAG passeggero anteriore

(2/3)

PERICOLO

A causa dell’incompatibi-

lità tra il dispiegamento

dell’airbag passeggero



anteriore e il posizionamento di

un seggiolino per bambini con

schienale rivolto verso il senso di

marcia,

NON INSTALLARE MAI

un sistema di ritegno per bam-

bini rivolto in senso contrario alla

marcia su un sedile dotato di

fron-

tale ATTIVATOAIRBAG

. In caso

contrario, può sussistere il rischio

di

MORTE

 per il

BAMBINO

 o di

LESIONI GRAVI

.

anomalies de fonctionnement....................

(page courante)

1.60

ITA_UD75372_2

Sécurité enfants : désactivation/activation airbag passager avant (BFB - KFB - Renault)



SICUREZZA DEI BAMBINI: disattivazione, attivazione dell’ AIRBAG passeggero anteriore

(3/3)

Anomalie di funzionamento

In caso di anomalia del sistema di atti-

vazione/disattivazione degli airbag pas-

seggero anteriore, è vietato montare,

sul sedile anteriore, un seggiolino per

bambini in senso contrario alla marcia.
Si sconsiglia anche di viaggiare con

passeggeri seduti su questo sedile.
Consultate al più presto un

Rappresentante del marchio.

Attivazione dell’airbag

passeggero anteriore

Quando non utilizzate più il seggiolino

per bambini sul sedile passeggero an-

teriore, riattivate gli airbag per assicu-

rare la protezione del passeggero ante-

riore in caso di incidente.

Per riavviare l’airbag: veicolo fermo

,

contatto disinserito,

 premete e ruo-

tate il fermo in

1

 posizione

ON

.

A contatto inserito, verificate

tassati-

vamente

 che la spia

]

 sia spenta

e che quella

 si accenda sul di-

splay

2

 per circa 60 secondi dopo ogni

avviamento.
L’airbag passeggero anteriore è atti-

vato.

L’airbag passeggero può

essere attivato o disatti-

vato solo a

veicolo fermo

e contatto disinserito

.

In caso di manipolazione del veicolo
durante la guida, le spie

å

 e

©

 si accendono.

Per ritornare nella condizione



dell’airbag conforme alla posizione

del commutatore, disinserite il con-

tatto e poi reinseritelo nuovamente.

2

1

alarme sonore............................................

(jusqu’à la fin de l’UD)

avertisseurs lumineux ................................

(jusqu’à la fin de l’UD)

clignotants .................................................

(jusqu’à la fin de l’UD)

feux :

de détresse ..........................................

(jusqu’à la fin de l’UD)

feux :

de direction ..........................................

(jusqu’à la fin de l’UD)

indicateurs :

de direction ..........................................

(jusqu’à la fin de l’UD)

signal danger .............................................

(jusqu’à la fin de l’UD)

warning ......................................................

(jusqu’à la fin de l’UD)

avertisseur sonore .....................................

(jusqu’à la fin de l’UD)

appel

lumineux ..............................................

(page courante)

appel

sonore ..................................................

(page courante)

klaxon ........................................................

(page courante)

avertisseurs sonore et lumineux ................

(jusqu’à la fin de l’UD)

éclairage :

extérieur ...............................................

(jusqu’à la fin de l’UD)

signalisation éclairage ...............................

(jusqu’à la fin de l’UD)

1.61

ITA_UD75380_2

Avertisseurs sonore et lumineux (BFB - KFB - Renault)



Avertisseurs sonores et lumineux

AVVISATORI ACUSTICI E LUMINOSI

Avvisatore acustico

Premete il cuscino del volante

A

 per

azionare l’avvisatore acustico.

Segnale luminoso

Tirate la levetta

1

 verso di voi, quindi

rilasciatela per emettere un segnale lu-

minoso.

é

Luci di segnalazione

pericolo

Agite sul contattore

2

. Questo dispo-

sitivo aziona contemporaneamente

i quattro indicatori di direzione e le

frecce laterali.
Deve essere utilizzato solo in caso di

pericolo per avvertire gli altri automobi-

listi che siete costretti a fermarvi in un

luogo anomalo o in un punto proibito o

in condizioni di guida o di circolazione

particolari.

Luci indicatori di direzione

Spostate la levetta

1

 nello stesso senso

in cui si desidera girare il volante.

Funzionamento ad impulsi

Spostare brevemente la levetta

1

 verso

l’alto o verso il basso, non superando il

punto di resistenza, quindi rilasciarla: la

levetta tornerà nella posizione origina-

ria e l’indicatore di direzione interessato

lampeggerà tre volte.

A

1

2

commandes ...............................................

(jusqu’à la fin de l’UD)

poste de conduite ......................................

(jusqu’à la fin de l’UD)

planche de bord .........................................

(jusqu’à la fin de l’UD)

1.62

ITA_UD75374_2

Poste de conduite direction à gauche (BFB - KFB - Renault)



Poste de conduite

POSTO DI GUIDA VERSIONE GUIDA A SINISTRA

(1/2)

5

4

8

9

11

1

13

26

10

12

7

1

1

25

6

2

1

2

16

3

23

20

15

17

19

14

22

24

2

18

21

1.63

ITA_UD75374_2

Poste de conduite direction à gauche (BFB - KFB - Renault)



POSTO DI GUIDA VERSIONE GUIDA A SINISTRA

(2/2)

La presenza degli equipaggiamenti descritti di seguito DIPENDE DALLA VERSIONE DEL VEICOLO E DAL PAESE DI

COMMERCIALIZZAZIONE.



1

 Aeratori.



2

  Presa d’aria di disappannamento.



3

  Levetta per:

–  luci indicatori di direzione;

–  illuminazione esterna;

–  luce antinebbia posteriore.



4

  Sede Airbag conducente, avvisa-

tore acustico.



5

  Quadro della strumentazione.



6

  Display head-up.



7

 Comandi:

–  di sequenza informazioni del

computer di bordo e del menu

di personalizzazione delle impo-

stazioni del veicolo;

–  a distanza dell’autoradio, si-

stema di navigazione.



8

  Levetta del tergivetro/lavavetro del

parabrezza e del lunotto.



9

  Comandi del riscaldamento o della

climatizzazione.



10

  Schermo multimediale.



11

  Contattori di:

–  luci di segnalazione pericolo;

–   chiusura elettrica delle porte



12

  Sede Airbag passeggero.



13

  Vano portaoggetti.



14

 Comandi:

–   sedili anteriori termici;

–   sedili anteriori ventilati;

–   attivazione/disattivazione, a se-

conda della versione del vei-

colo, della modalità ECO;

–   attivazione/disattivazione del si-

stema di parcheggio assistito;

–   attivazione/disattivazione  della

funzione Stop and Start;

–   avviso di uscita dalla carreg-

giata.



15

  Prese multimediali e accessori.



16

  Vano portaoggetti/portalattine.



17

 Comandi:

–   attivazione/disattivazione  del

freno di stazionamento assi-

stito;

–   attivazione/disattivazione  della

funzione AUTOHOLD.



18

  Comando MULTI-SENSE o RS

Drive.



19

  Leva del cambio.



20

  Pulsante di avviamento/spegni-

mento del motore (veicoli con

carta).



21

  Commutatore di avviamento (vei-

coli con chiave).



22

  Comando di regolazione in altezza

e profondità del volante.



23

  Interruttore principale e comandi

del limitatore/regolatore di velo-

cità, del regolatore di velocità adat-

tivo e del centraggio corsia.



24

  Freno a mano.



25

  Comando di apertura del cofano

motore.



26

 Comandi:

–   regolazione elettrica dell’altezza

delle luci anteriori;

–   reostato di illuminazione degli

apparecchi di controllo;

–   riscaldamento del volante;

–   sblocco sportello bagagliaio;

–   sbloccaggio del coperchio ser-

batoio carburante.















Content      ..      1      2      3      ..
