4-х тактных бензиновых двигателей LIFAN моделей LF160F, LF168F, LF168F-2, 168F-2D, 173F, 173FD, 177F, 177FD, 182F, 182FD,188F, 188FD, 190F,190FD - РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ




моделей с понижающим редуктором

168F-L, 168F-H, 168F-2L, 168F-2R, 173F-L, 173F-R,173F-H,

177F-L, 177F-R, 177F-H, 182F-L, 182F-R, 182F-H, 188F-L

188F-R, 188F-H, 190F-L, 190F-R, 190F-H




CHONGQING LIFAN INDUSTRY (GROUP) IMP.& EXP.CO., LTD







Спасибо за покупку двигателя LIFAN!




Данная инструкция описывает эксплуатацию и техническое обслуживание:




4-х тактных бензиновых двигателей LIFAN моделей LF160F, LF168F, LF168F-2, LF168F-2D, LF173F, LF173FD, LF177F,

LF177FD, LF182F, LF182FD, LF188F, LF188FD, LF190F, LF190FD

моделей с понижающим редуктором

168F-L, 168F-H, 168F-2L, 168F-2R, 173F-L, 173F-R,173F-H,

177F-L, 177F-R, 177F-H, 182F-L, 182F-R, 182F-H, 188F-L

188F-R, 188F-H, 190F-L, 190F-R, 190F-H




В данном руководстве использована новейшая на момент печати информация. CHONGQING LIFAN INDUSTRY (GROUP) IMP.&EXP.CO.,LTD

Оставляет за собой эксклюзивное право вносить любые изменения в инструкцию без предупреждения. Никакая часть данной инструкции не может быть опубликована без письменного разрешения. Данная инструкция является неотъемлемой частью комплекта поставки двигателя и должна прилагаться к нему в случае его перепродажи. Обращайте особое внимание на выделенные участки инструкции:




ПРЕДУПРЕЖДЕНИЕ: невыполнение этих инструкций может привести к травме или порче оборудования.




ЗАМЕЧАНИЕ: полезная информация.

В случае возникновения вопросов или проблем, связанных с Вашим двигателем, обращайтесь к официальному дилеру фирмы LIFAN.




ПРЕДОСТЕРЕЖЕНИЕ:

Если Вы будете следовать всем инструкциям, двигатель LIFAN будет для Вас надежным и безопасным помощником.




3

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Если вы будете следовать инструкции, двигатель LIFAN будет для Вас надежным и безопасным помощником. Прочтите и убедитесь, что поняли инструкцию, перед тем как начать работать с двигателем. В противном случае Вы рискуете получить травму или испортить двигатель!




ПРЕДОСТЕРЕЖЕНИЕ чтобы обеспечить безопасную эксплуатацию двигателя:




  • Всегда осматривайте двигатель, прежде чем завести его.

    • Чтобы избежать воспламенения и обеспечить необходимую вентиляцию, располагайте двигатель во время работы не менее, чем за метр от каких-либо строений и другого оборудования. Не ставьте легко воспламеняющиеся предметы близко к двигателю.

    • Не подпускайте детей и домашних животных близко к двигателю во время его работы, т.к. они могут обжечься о разогретые части двигателя или получить травму.

    • Вы должны знать, как быстро отключить двигатель и должны понимать все тонкости управления им. Никогда и никому не позволяйте запускать двигатель без подробных инструкций.

    • Производите заправку двигателя на хорошо проветриваемой территории, предварительно выключив его. Не забывайте, что бензин при определенных условиях легко воспламеняется и взрывоопасен.

  • Не переполняйте топливный бак. Убедитесь, что крышка бензобака плотно закрыта.

    • Если часть топлива пролилась, тщательно вытрите и дайте парам бензина испариться, прежде чем заводить двигатель.

    • Не курите и не допускайте появления искр и пламени там, где вы заправляете двигатель или храните бензин.

    • Выхлопной газ содержит ядовитую окись углерода. Не вдыхайте выхлопные газы. Никогда не заводите двигатель в закрытом гараже или других замкнутых помещениях.

    • Располагайте двигатель на хорошо закрепленных горизонтальных поверхностях. Не наклоняйте его более чем на 20 градусов от горизонтали. При большом угле наклона может произойти утечка горючего, а также масло может попасть в камеру сгорания, что затруднит запуск двигателя.







4

ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

ПРЕДОСТЕРЕЖЕНИЕ чтобы обеспечить безопасную эксплуатацию двигателя

- Ничего не ставьте на двигатель, это может привести к возгоранию.

  • Искроуловитель может не входить в комплектацию данного двигателя. В некоторых районах работа с двигателем без этого устройства считается незаконной. Ознакомьтесь с местными правилами, прежде чем начать работу.

  • Во время работы двигателя глушитель сильно разогревается и некоторое время после прекращения работы остается горячим. Не прикасайтесь к глушителю в это время. Чтобы избежать ожогов и риска воспламенения двигателя, дайте ему время остыть, прежде чем перемещать его куда либо.

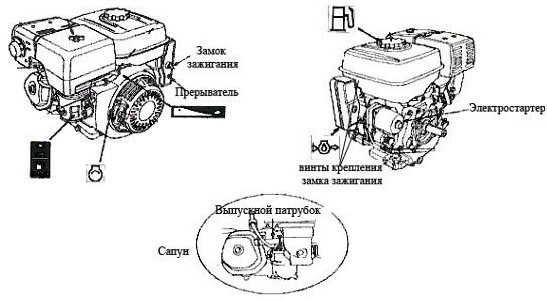

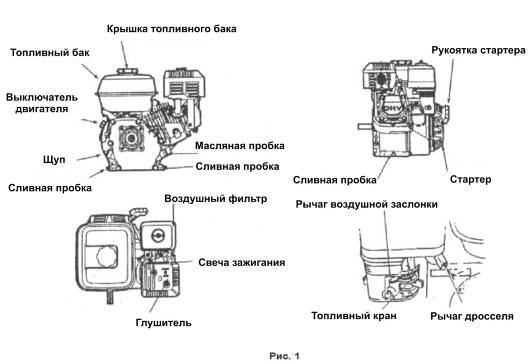

ОСНОВНЫЕ ДЕТАЛИ ДВИГАТЕЛЯ


Для моделей с электростартером





5

Замок зажигания может быть не смонтирован на двигателе. Установите замок зажигания при помощи 2-х винтов, соедините провода от замка и двигателя, согласно цвета проводов.

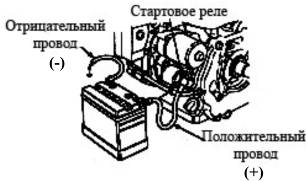

ПОДКЛЮЧЕНИЕ БАТАРЕИ И ЗАМКА ЗАЖИГАНИЯ (ДЛЯ МОДЕЛЕЙ С ЭЛЕКТРОПУСКОМ)

Если батарея на 12В и выдает напряжение свыше 18 А*ч, подсоедините положительный контакт к электромагнитной катушке, а отрицательный – к крепежному винту двигателя. Расположите винт так, чтобы он был заземлен вместе с двигателем.




ПРЕДУПРЕЖДЕНИЕ:

Аккумулятор может выделить легковоспламеняющийся газ. Чтобы избежать воспламенения обеспечьте необходимую вентиляцию помещения и не ставьте легко воспламеняющиеся предметы близко к двигателю.

  • Батарея содержит электролит. Его попадание на кожу или в глаза может вызвать серьезные ожоги. Одевайте защитную форму и очки.

    При попадании электролита на кожу – пострадавший участок необходимо промыть водой. При попадании жидкости в глаза – промывайте глаза холодной водой в течение 15 минут и вызовите Скорую Помощь.

  • Электролит ядовит. При его проглатывании выпейте большое количество воды или молока, а затем примите взвесь магнезии или растительное масло и вызовите Скорую Помощь.

  • Храните в недоступном для детей месте.




    ПРЕДОСТЕРЕЖЕНИЕ:

  • Не заливайте в аккумулятор водопроводную воду вместо дистиллированной.


    Это может значительно сократить срок службы батареи.




  • Не заливайте в аккумулятор дистиллированную воду выше верхнего уровня электролита. Иначе электролит прольется и повредит детали двигателя. Если электролит все-таки пролился, промойте детали двигателя водой.

  • Убедитесь, что контакты

аккумулятора подсоединены правильно, иначе произойдет короткое замыкание.







6

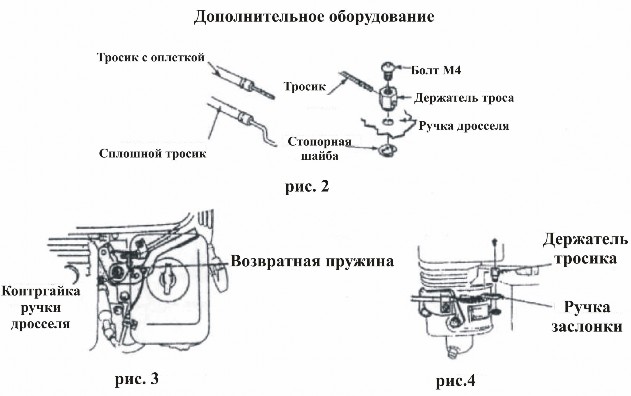

УСТАНОВКА ТРОСИКА (ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ)




Отверстия в ручке дроссельной заслонки и дросселя используются для установки жестких тросиков, не входящих в основной комплект поставки. На рис. 2, 3 и 4 показано, как установить жесткий и плетеный тросик. При выборе плетеного тросика следует дополнительно использовать возвратную пружину.

Когда Вы управляете дросселем с помощью тросика, необходимо ослабить гайку крепления ручки дросселя (рис.3).




ПРЕДВАРИТЕЛЬНАЯ ПРОВЕРКА











7

  1. УРОВЕНЬ МАСЛА В ДВИГАТЕЛЕ

    ВНИМАНИЕ!!! Двигатель поставляется без масла!!!

    • Масло - это ключевой фактор, обеспечивающий работу двигателя. Не пользуйтесь маслом с добавками и маслом для 2-х тактного двигателя, т.к. они не содержат достаточно смазки, что снижает срок службы двигателя.

    • Проверяйте уровень масла, установив двигатель на горизонтальной поверхности.

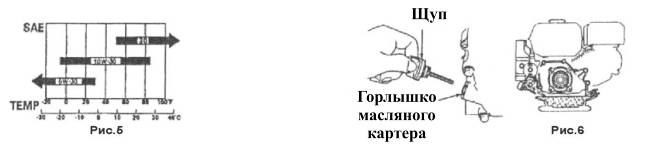

      Рекомендуемое масло: SAE - 30 летнее, SAE - 10W- 30 всесезонное (Рис.5) Поскольку вязкость меняется в зависимости от температуры региона, смазку следует выбирать в соответствии с нашими рекомендациями. См. рис.5.




      1.Установите двигатель на горизонтальной поверхности.

      1. Извлеките щуп и протрите его.

      2. Снова вставьте щуп в горлышко масленого картера, не закручивая крышку! Измерьте уровень масла.

      3. Если уровень масла низкий, долейте рекомендуемого моторного масла.

      4. Если вы перелили масла, отверните сливную пробку, слейте излишек и измерьте уровень масла.

      5. Вставьте щуп на место, плотно закрутите.








      ВНИМАНИЕ!

      Запуск двигателя при не достаточном количестве масла может привести к серьезной поломке (заклиниванию). Также, эксплуатация с избыточным количеством масла может привести к выходу из строя двигателя. Оба случая не являются гарантийными.




      8

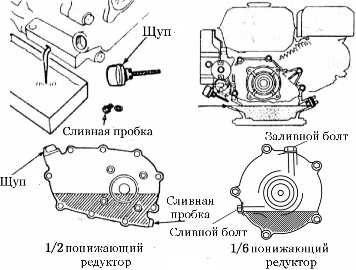

  2. УРОВЕНЬ МАСЛА В РЕДУКТОРЕ (если он имеется).




    ½ понижающий редуктор с центробежным сцеплением




    Марка масла та же, что и для двигателя.

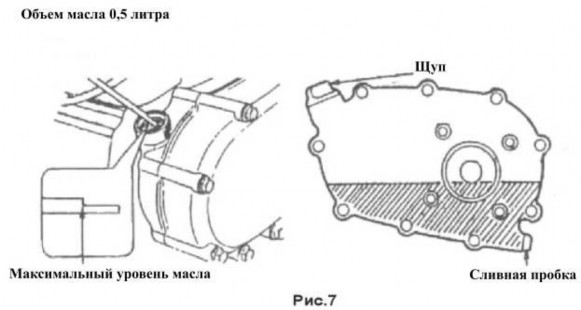

    Проверьте уровень масла в следующей последовательности (рис.7).

    1. Открутите щуп контроля уровня масла 0,5 л и протрите его.

    2. Снова вставьте щуп, не заворачивая крышку, измерьте уровень масла.

    3. Если уровень масла слишком низкий, долейте рекомендуемого масла до верхней метки.

    4. Снова вставьте щуп.








    9

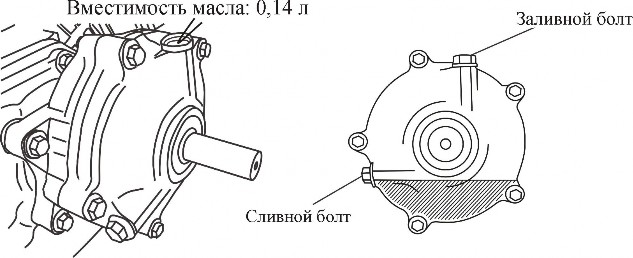

    6 понижающий редуктор:




    1. Открутите болт заливной горловины;

    2. Измерьте уровень моторного масла в редукторе;

    3. Если уровень масла слишком низкий, долейте рекомендуемого масла 0,14 л. моторного масла;

    3) Туго затяните болт заливной горловины;

    Моторное масло используйте то же, что используете для бензинового двигателя.




    Внимание:

    В случае избыточного количества масла в редукторе, во время работы масло может выплескиваться через болт заливной горловины. Для установки необходимого уровня масла используйте болт сливной горловины.








    10

  3. ВОЗДУШНЫЙ ФИЛЬТР

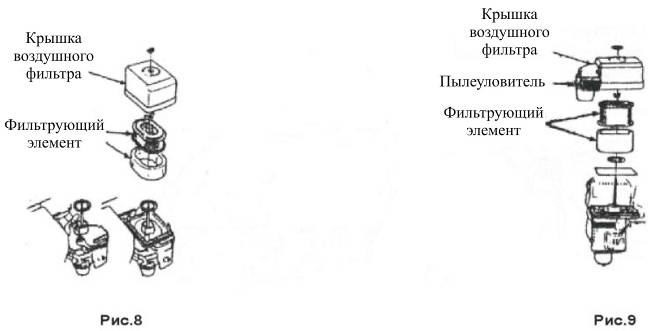

    1. Двухэлементный тип фильтра (Рис.8)

      Снимите крышку фильтра и проверьте его фильтрующий элемент, убедитесь, что он чист и не поврежден, в противном случае очистите или замените.




    2. Циклонный тип (с пылесборником) (рис.9)

      а) Снимите крышку фильтра и осмотрите его фильтрующий элемент, убедитесь, что он чист и не поврежден. При необходимости очистите или замените.

      б) Проверьте наличие пыли внутри пылесборника. При необходимости удалите пыль.








      11

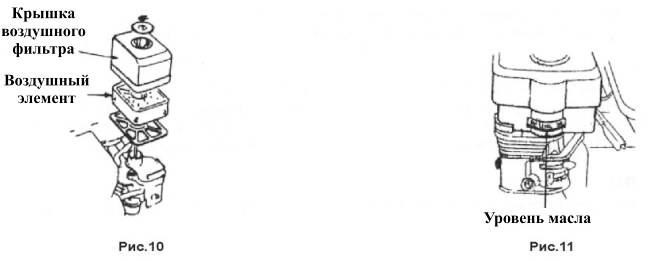

    3. Полусухой тип (рис. 10)

      а) Снимите крышку фильтра и проверьте его фильтрующий элемент, убедитесь, что он чист и, если имеется пыль и грязь, очистите его или замените.

      б) Удалите грязь из фильтра.




    4. Тип с масляной ванночкой (рис. 11)

    а) Снимите крышку пылесборника и проверьте его фильтрующий элемент, убедитесь, что он чист и не поврежден. При необходимости очистите его или замените.

    б) Проверьте уровень масла. Если масла слишком мало, долейте его до необходимого уровня.








    ПРЕДУПРЕЖДЕНИЕ

    Никогда не запускайте двигатель без воздушного фильтра. Это может привести к преждевременному износу двигателя.

  4. ТОПЛИВО И ТОПЛИВНЫЙ БАК

    1. Топливо

      Применяется неэтилированный бензин с октановым числом не менее 92. Использование неэтилированного бензина снижает образование нагара и продлевает срок службы двигателя.

      Никогда не пользуйтесь неочищенным бензином или смесью бензина и масла. В топливе не должно быть грязи и воды.







      12

      ВНИМАНИЕ!

      • Обращайтесь с топливом аккуратно, т.к. оно может повредить пластмассовые и окрашенные поверхности.

      • Если двигатель работает с большой нагрузкой, свечи и двигатель могут слегка детонировать.

      • Если детонация наблюдается при равномерном движении, смените марку бензина. Если и это не поможет, проконсультируйтесь у продавца, иначе двигатель может выйти из строя.




    2. Топливный бак

      Объем топливного бака 2,5 л для двигателя 160F;

      3,6 л для двигателей 168F и 168F-2, 168F-2D, 168F-L, 168F-H, 168F-2L, 168F-2R;

      6 л для двигателя 173 F, 173FD, 177F, 177FD, 173F-L, 173F-R,173F-H, 177F-L,

      177F-R, 177F-H;

      6,5 л для двигателей 182F/182FD и 188F/188 FD,190F/190FD, 182F-L, 182F-R,

      182F-H, 188F-L, 188F-R, 188F-H, 190F-L, 190F-R, 190F-H.




    3. Проверка

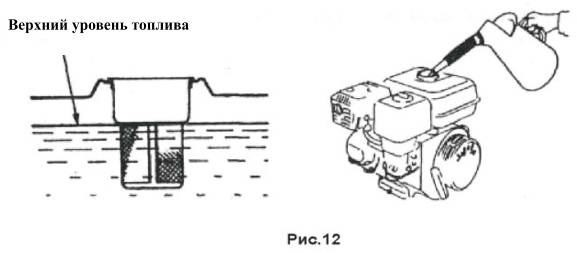

    а) Отверните крышку топливного бака, извлеките топливный фильтр и проверьте уровень бензина.

    б) Если уровень низок, долейте бензин. Уровень бензина не должен быть выше горловины топливного фильтра (рис. 12).





    ПРЕДОСТЕРЕЖЕНИЕ

    • Бензин – легковоспламеняющееся вещество, а пары его взрывоопасны. Доливайте бензин в проветриваемом помещении. Не допускайте попадания искры, в том числе от сигареты, в помещение, где хранится или заливается бензин.

    • При заправке бака бензин не должен переливаться через край бака и не должен стоять в горлышке. Пробку следует прочно закручивать.

    • Пролитый бензин или пары бензина могут воспламениться. Если бензин был пролит, до пуска двигателя залитые поверхности следует насухо протереть.




      13

    • Избегайте длительного контакта бензина с кожей и длительного вдыхания паров бензина.

    • Держите бензин в местах не доступных детям.




  5. ЗАПУСК ДВИГАТЕЛЯ




    Внимание!!! Перед каждым запуском проверяйте уровень масла!

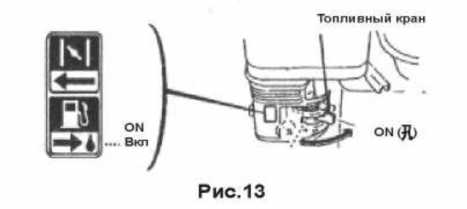

    1. Установите топливный кран в положение «ON» («открыто») (Рис. 13)

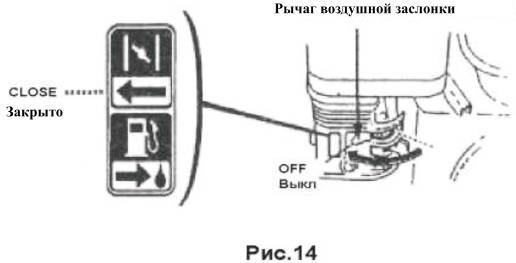

    2. 3акройте воздушную заслонку (установите рычаг в положение «CLOSE» -

«Закрыто»). (Рис.14).

ВНИМАНИЕ!

Если двигатель горячий, нет необходимости закрывать воздушную заслонку.

Никогда не давайте работать двигателю длительное время при закрытой воздушной заслонке. Это приведет к поломке двигателя и снятию с гарантии.

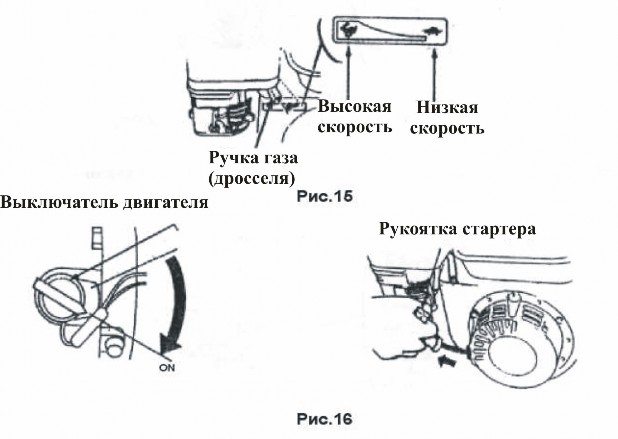

а) Передвиньте ручку газа в среднее положение (Рис.15)

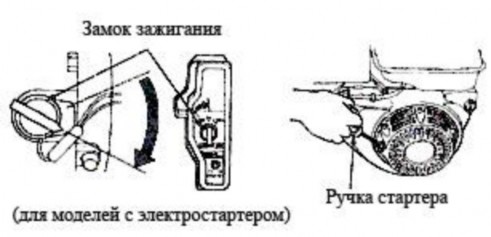

б) Поверните выключатель двигателя в положение «ON» («Вкл.») (Рис. 16)

в) Слегка потяните рукоятку стартера пока не почувствуете

14

сопротивление, затем резко дерните ее на себя. Если двигатель не запустился, повторите несколько раз.




ПРЕДУПРЕЖДЕНИЕ:




Не отпускайте резко рукоятку стартера. Медленно верните ее в исходное положение.












ПРЕДУПРЕЖДЕНИЕ:

Не отпускайте резко рукоятку стартера. Медленно верните ее в исходное положение.




15

б) Поверните рукоятку включателя стартера в положение «START» (Пуск) и задержите там пока двигатель запустится. После запуска двигателя верните рукоятку включателя в положение «ON» (Вкл.)





ПРЕДУПРЕЖДЕНИЕ:

Используйте стартер не более 5 минут подряд во избежание повреждения двигателя. Если двигатель не запускается сделайте паузу. Попробуйте еще раз через 10 минут после последней неудачной попытки.




РАБОТА ДВИГАТЕЛЯ

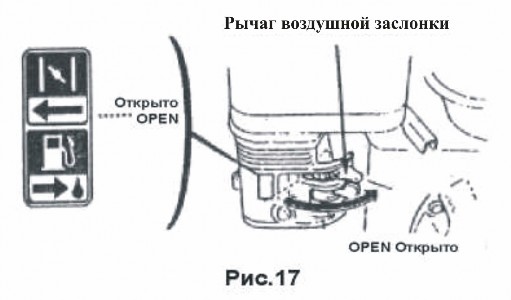

  1. Прогрейте двигатель и передвиньте рычаг воздушной заслонки в положение

    «OPEN» («Открыто») (Рис. 17).








    16

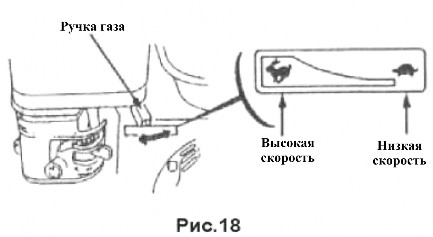

  2. Передвиньте ручку газа на нужную скорость (Рис. 18).








* Система контроля количества масла (датчик масла)

Система контроля количества масла разработана для того, чтобы предотвратить повреждение двигателя по причине недостаточного количества масла в картере. Когда уровень масла становится недостаточным, система контроля количества масла автоматически остановит двигатель, предотвращая его повреждение, в то время как переключатель двигателя остается в положении «ON» («Вкл.»).

ВНИМАНИЕ!

Если двигатель остановится, и не будет заводиться, проверьте уровень масла, а также качество масла в двигателе, прежде чем искать другие неисправности.

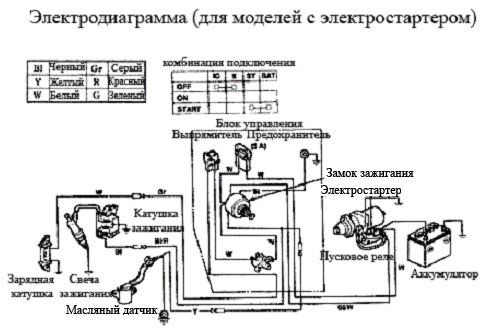

Прерыватель (для моделей с электроcтартером)

Прерыватель автоматически отключит двигатель в случае короткого замыкания или неправильного подсоединения контактов аккумулятора.

При неполадке в электроцепи на прерывателе выскочит зеленая кнопка. После обнаружения и устранения неисправности нажмите зеленую кнопку прерывателя, чтобы включить его.

* Эксплуатация в гористой местности

При работе в высокогорной местности коэффициент соотношения компонентов топлива относительно высок, поэтому работа двигателя затруднится, а потребление топлива возрастет. Решить эту проблему можно следующим образом: заменить основной жиклер меньшим, затем отрегулировать винт холостого хода. Если Вы всегда намерены эксплуатировать двигатель в регионе, расположенном на высоте более 1830 м, попросите вашего продавца сделать эту работу сразу же. Мощность двигателя уменьшает на 3,5% на каждые 305 м даже при использовании нужного жиклера.




17

ПРЕДУПРЕЖДЕНИЕ

Если устанавливается основной жиклер, применяемый в горах, при эксплуатации на меньшей высоте двигатель может выйти из строя, потому что коэффициент соотношения компонентов топлива слишком низок, мощность падает и двигатель перегревается при работе на более низкой высоте. В этом случае попросите Вашего дилера вернуть двигатель в нормальное техническое состояние.




ОСТАНОВКА ДВИГАТЕЛЯ




Чтобы остановить двигатель в случае крайней необходимости, поверните переключатель двигателя в положение «OFF» («Выкл.»). В обычной ситуации последовательно выполните следующие действия:

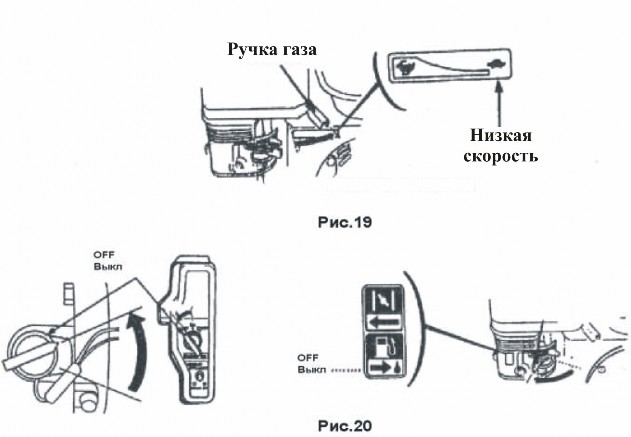

  1. Поверните ручку газа вправо (на себя) до упора (рис.19).

  2. Поверните переключатель двигателя в положение «OFF» («Выкл.»).(Рис.20).

  3. Поверните топливный кран в положение «OFF» («Закрыто»). (Рис.20).








ПРЕДУПРЕЖДЕНИЕ:

Резкая остановка двигателя при большой скорости работы и высокой нагрузке может привести к повреждению двигателя.







18

СИСТЕМА КОНТРОЛЯ ВЫХЛОПА

Во время работы двигателя образуются одноокись углерода, окись азота и углеводород. При определенных условиях окись азота и углеводород вступают в химическую реакцию и образуют дым. Поскольку одноокись углерода токсична, очень важно осуществлять контроль выхлопных газов. Чтобы решить эту проблему, компания использует карбюраторы для низкокачественного топлива, позволяющие уменьшить образование выхлопных газов.

Чтобы уровень выхлопных газов Вашего двигателя был в пределах, допускаемых стандартами, обратите внимание на следующее:

  1. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

    Техобслуживание двигателя необходимо проводить периодически, в соответствии с графиком, приведенным в данной инструкции. График техобслуживания составлен для нормального режима эксплуатации двигателя в нормальных условиях. Если двигатель эксплуатируется при большой нагрузке, в условиях повышенного запыления или влажности, при повышенных температурах, то техобслуживание должно проводиться чаще.

  2. ЗАМЕНА ЗАПЧАСТЕЙ

Мы рекомендуем использовать только оригинальные, выпускаемые компанией LIFAN запчасти. Можно использовать и другие запчасти имеющие аналогичное качество. Использование некачественных деталей может снизить долговечность работы двигателя.




III.ВНЕСЕНИЕ ИЗМЕНЕНИЙ В КОНСТРУКЦИЮ

Модификация системы контроля выхлопа может привести к превышению допустимых пределов. Недопустимыми считаются следующие действия, направленные на изменение системы:

  1. Разборка и внесение изменений в любые детали систем впуска и выпуска газа.

  2. Внесение изменений в коммутационное устройство блока регулировки скорости или его снятие или внесение изменений в блок регулировки скорости (в систему центробежного регулятора), в результате чего параметры двигателя выходят за номинальные значения.

IV. ПРИЗНАКИ УХУДШЕНИЯ ВЫХЛОПА

  1. Трудный запуск или остановка двигателя.

  2. Нестабильная работа двигателя на холостом ходу.

  3. Черный дым из выхлопной трубы или слишком большое потребление топлива.

  4. Плохая искра свечи зажигания или повторное возникновение искры.

  5. Раннее зажигание.

    При возникновении одной из этих проблем обратитесь к Вашему сервисному дилеру




    19

    ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

    1. ГРАФИК ТЕХОБСЛУЖИВАНИЯ

      Чтобы обеспечить качественную работу двигателя, пользователь должен проводить его техобслуживание согласно приведенной ниже таблице:




      Частота осмотра Что проверяется



      При каждом включении

      Первый месяц или через 20 часов

      Каждые три месяца или через 50 часов

      Каждые 6 месяцев или через 100 часов

      Каждый год или через 300 часов

      Масло

      Проверить уровень Заменить

      I




      I






      I



      Редукторное масло

      Проверить уровень Заменить

      I




      I



      I I



      Воздушный фильтр

      Проверка Чистка Замена

      I






      I Ф




      I Ф*




      I **

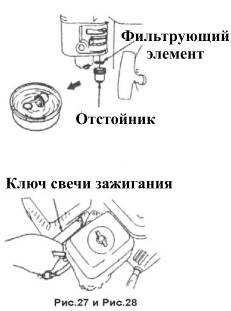

      Отстойник

      Чистка



      1

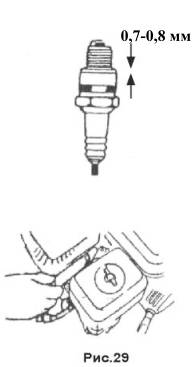

      Свеча зажигания

      Чистка, регулировка




      Замена



      I




      I

      Искроуловитель

      Чистка



      I



      Холостой ход

      Проверка, регулировка



      I К

      Клапанный зазор

      Проверка, регулировка



      I К

      Топливный бак и фильтр

      Чистка



      I К

      Топливопровод

      Проверка

      Каждые два года (при необходимости – заменить)




      ВНИМАНИЕ!

      Используйте только оригинальные детали, изготовленные компанией или аналогичные по качеству, иначе произойдет поломка двигателя.

      ПРИМЕЧАНИЕ:

      *: Только для двухэлементных карбюраторов с внутренней вентиляцией

      **: Только для бумажных фильтров

      Ф При эксплуатации в пыльных регионах - чаще, чем указано в графике

      К Если владелец двигателя не является квалифицированным специалистом или не имеет достаточное техническое оснащение, это должно выполняться дилером.

      ПРЕДОСТЕРЕЖЕНИЕ

      Заглушите двигатель, прежде чем проводить какой-либо ремонт. Если ремонт необходимо производить при включенном двигателе, обеспечьте хорошую вентиляцию помещения.

      Выхлопные газы содержат ядовитый однооксид углерода, поэтому вдыхание его может быть опасно для персонала и может привести даже к смерти.

      20

    2. МЕТОДИКА ПРОВЕДЕНИЯ ТЕХОБСЛУЖИВАНИЯ




  1. Замена масла

    Двигатель должен быть горячим, но его следует выключить перед тем, как слить масло из картера.

    а) Открутите щуп масляного картера и сливную пробку, слейте масло. Вновь установите сливную пробку и туго ее затяните. (Рис. 22);

    б) Наполните картер рекомендуемым маслом. Проверьте уровень масла по щупу. в) Вставьте щуп на место, плотно закрутите.

    Объем масла в редукторе (если имеется) - 0,5 л. Объем масла в редукторе 173F-L/177F-L- 0,3 л. Объем масла в двигателе:

    0,6 л -160 F, 168 F, 168 F-2, 168F-2D, 168F-R, 168F-2R, 168F-L, 168F-2L;

    1,1 л -173 F, 173FD, 177F, 177FD, 182F, 182FD, 188F, 188FD, 190F, 190FD, 168F- H, 173F-L, 173F-R,173F-H, 177F-L,177F-R, 177F-H, 182F-L, 182F-R, 182F-H, 188F-L, 188F-R, 188F-H, 190F-L, 190F-R, 190F-H




    Замена моторного масла 6 понижающего редуктора




    а) Открутите заливной болт и сливной болт, слейте масло. Вновь установите сливной болт и туго его затяните.

    б) Наполните редуктор рекомендуемым маслом. Проверьте уровень масла. в) Установите заливной болт, туго затяните.




    Вместимость масла в картере двигателя 0,6 л. Вместимость масла в 2 понижающем редукторе 0,5 л.; Вместимость масла в 6 понижающем редукторе 0,14 л.








    рис.22

    21

    ЗАМЕЧАНИЕ




    Не бросайте емкости с маслом в мусорные ящики и не сливайте масло на землю, чтобы не загрязнять окружающую среду. Мы советуем Вам отвозить отработанное масло в закрытом контейнере в местный пункт переработки.




  2. Техническое обслуживание воздушного фильтра




Загря зне нн ый возд ух за тр уд н и т пр ит ок воз д уха в карбюратор. Чтобы поддерживать карбюратор в хорошем рабочем состоянии, регулярно проводите техобслуживание фильтра. При эксплуатации двигателя в пыльных условиях чистите фильтр чаще.




ПРЕДОСТЕРЕЖЕНИЕ

Никогда не пользуйтесь бензином или растворителем с низкой точкой возгорания для очистки фильтра, т.к. это может стать причиной пожара или взрыва.

ПРЕДУПРЕЖДЕНИЕ

Никогда не пользуйтесь двигателем без воздушного фильтра, т.к. грязь и пыль попадет в двигатель и это приведет к его быстрому износу.

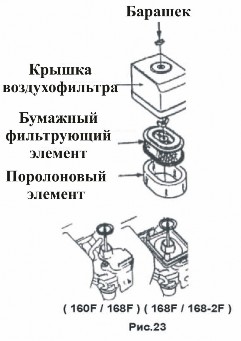

* Двухэлементный тип (Рис. 23)

Отверните барашковую гайку и снимите крышку фильтра. Проверьте, не повреждены ли элементы. При обнаружении дефектов замените деталь.

а). Элемент: промойте в теплом растворе бытового моющего средства (или неогнеопасном растворителе или растворителе с высокой точкой возгорания) и дайте детали высохнуть. Погрузите ее в чистое машинное масло, чтобы элемент пропитался. Выжмите излишки масла, иначе на этапе запуска двигателя, он будет некоторое время дымить.

б). Бумажный элемент: Несколько раз постучите деталью о твердую поверхность, чтобы удалить грязь, или продуйте сжатым воздухом малого давления изнутри. Никогда не пользуйтесь щеткой: она забьет грязь в волокна. Если бумажный элемент чрезмерно загрязнился, замените его.




22

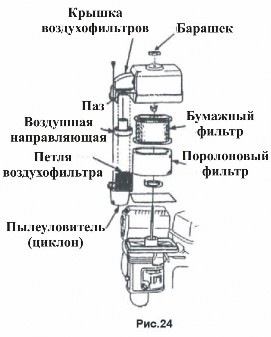

  • Циклонный тип (рис.24)

    а) Отверните барашковую гайку и снимите крышку фильтра. Проверьте, не повреждены ли элементы. При обнаружении дефектов замените их.


    б) Поролоновый элемент: промойте в теплом растворе бытового моющего средства (или неогнеопасном растворителе, или растворителе с высокой точкой возгорания) и дайте детали высохнуть. Погрузите ее в чистое машинное масло, чтобы она пропиталась.

    Выжмите излишки масла, иначе на этапе запуска двигателя, он будет некоторое время дымить

    в) Бумажный элемент: Несколько раз постучите деталью о твердую поверхность, чтобы удалить грязь или продуйте сжатым воздухом малого давления изнутри. Никогда не пользуйтесь щеткой: она забьет грязь в волокна. Если бумажный элемент чрезмерно загрязнился, замените его;

    г) Очистка кожуха циклона: отверните три специальных полукруглых винта и извлеките кожух. Промойте детали водой и высушите их. Установите детали в первоначальное положение.

    ПРЕДУПРЕЖДЕНИЕ:

    • При сборке фильтра убедитесь, что петля на воздухозаборнике точно входит в паз перед очистительной крышкой.

    • Убедитесь, что вы установили надувную направляющую в правильном направлении.

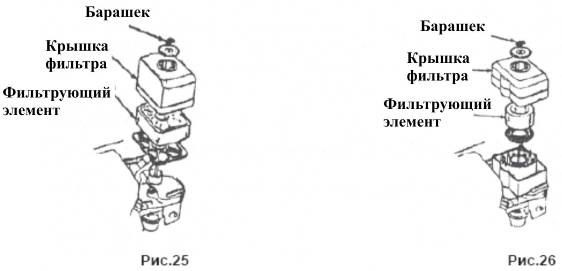

  • Полусухой тип (Рис. 25)

а) Отверните барашковую гайку, снимите крышку фильтра и отсоедините элемент;

б) Промойте в неогнеопасном растворителе или в растворителе с высокой точкой возгорания и дайте детали высохнуть;

в) Погрузите деталь в чистое машинное масло, чтобы она пропиталась. Выжмите излишки масла, иначе на этапе запуска двигателя, он будет некоторое время дымить;

г) Установите детали в первоначальное положение.







23








Тип с масляной ванночкой (Рис. 26)

а) Отверните барашковую гайку и снимите крышку фильтра и снимите крышку фильтра. Проверьте, не повреждены ли элементы. При обнаружении дефектов замените деталь;

б) Промойте в растворе бытового моющего средства (или неогнеопасном растворителе или в растворителе с высокой точкой возгорания), в теплой воде и дайте детали высохнуть;

в) Погрузите ее в чистое машинное масло, чтобы она пропиталась. Выжмите излишки масла, иначе на этапе запуска двигателя, он будет некоторое время дымить;

г) Удалите масло из корпуса воздушного фильтра и смойте всю накопившуюся грязь при помощи неогнеопасного растворителя или растворителя с высокой точкой возгорания. Высушите корпус;


д) Наполните корпус фильтра до указанной стандартной отметки маслом; е) Установите детали в первоначальное положение.

4. Чистка отстойника (Рис.27)

Поверните топливный кран в положение

«OFF»(«Выкл.»), извлеките отстойник и уплотнительное кольцо. Промойте их в неогнеопасном растворителе или растворителе с высокой точкой возгорания. Высушите деталь и установите ее на место. Поверните топливный кран в положение «ON»(«Вкл.») и проверьте, нет ли утечки.




24

  1. Свеча зажигания (Рис. 28)

    Рекомендуемые свечи зажигания: BP6ЕS, BPR6ES(NGK) или NHSPLD F^RTCU. Чистота свечи гарантирует нормальную работу двигателя и то, что вокруг свечи не появится нагара.

    а) Выкрутите свечу при помощи специального ключа;





    25

    ПРЕДОСТЕРЕЖЕНИЕ




    Во время работы глушитель сильно разогревается. Будьте внимательны и не прикасайтесь к нему, пока он не остынет.

    б) Очистите свечу щеткой. Если изолятор поврежден, замените свечу;

    в) Измерьте зазор свечи при помощи щупа. Зазор должен составлять от 0,7 до 0,8 мм (Рис. 29). Отрегулируйте расстояние, подгибая боковой электрод;

    г) Проверьте, чтобы шайба свечи была в хорошем состоянии, при необходимости замените ее. Вверните свечу рукой до упора, а затем затяните ее при помощи специального ключа. Когда Вы устанавливаете новую свечу, для прижатия шайбы затяните ее еще на 2 оборота. Если Вы устанавливаете свечу, которой уже пользовались, затяните ее на 8-4 оборота.




    ПРЕДУПРЕЖДЕНИЕ

    • Свеча должна быть тщательно установлена и затянута.

      Недостаточно затянутая свеча может сильно разогреться и повредить двигатель.

    • Используйте только рекомендуемые свечи и аналогичные. Неправильный температурный диапазон свечи может повредить двигатель.

    • Вворачивайте свечу аккуратно, чтобы не повредить резьбу в блоке цилиндра.

  2. Искроуловитель (может не входить в стандартный комплект поставки) Для обеспечения эффективности работы искроуловитель должен проходить техобслуживание каждые 100 часов.

    ПРЕДУПРЕЖДЕНИЕ


    Если двигатель только что закончил работать, глушитель будет очень горячим. Не прикасайтесь к нему, иначе Вы можете получить ожог. Дайте ему остыть, прежде чем начинать какие-либо работы.

    а) Открутите гайки М4 и извлеките выхлопной дефлектор из корпуса. (Рис. 30);

    б) Открутите четыре винта М5 из протектора глушителя и отсоедините протектор;

    в) Открутите винт М4 искроуловителя и отделите искроуловитель от глушителя;

    г) С помощью щетки удалите отложения сажи с сетчатого фильтра искроуловителя;

    д) Установите искроуловитель в обратном порядке.




    26

    ПРЕДУПРЕЖДЕНИЕ




    • Старайтесь не повредить сетчатый фильтр искроуловителя.

    • Никогда не пользуйтесь поврежденным искроуловителем.

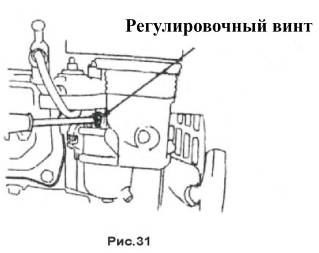

  3. Регулировка карбюратора в холостом режиме




а) Заведите двигатель и дайте ему прогреться до нормальной рабочей температуры.

б) Отрегулируйте частоту вращения в режиме холостого хода с помощью винта ограничения перемещения дроссельной заслонки.

Номинальная частота вращения в режиме холостого хода составляет 1700±150 об.мин.








27

ТРАНСПОРТИРОВКА, ХРАНЕНИЕ И РАСКОНСЕРВАЦИЯ ДВИГАТЕЛЯ

  1. ТРАНСПОРТИРОВКА

    Транспортировка производится с закрытым топливным краном. Во избежание травм, транспортировка и установка двигателя на хранение осуществляется после того, как двигатель остыл.




    ПРЕДУПРЕЖДЕНИЕ

    Наклонять двигатель нельзя, чтобы не разлить бензин. Разлитое топливо и его пары могут стать причиной пожара.




  2. ХРАНЕНИЕ

    Если двигатель не будет эксплуатироваться долгое время, его устанавливают на хранение. Перед этим убедитесь, что помещение для его хранения сухое и не запыленное.

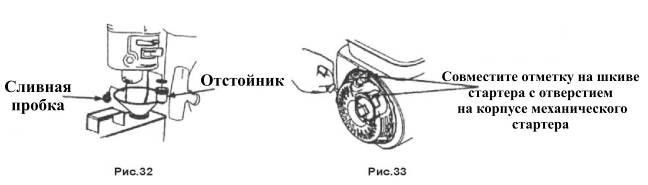

    1. Слейте топливо (Рис. 32).








    2. Отсоедините свечу. Налейте столовую ложку чистого моторного масла в цилиндр. Поверните несколько раз коленчатый вал двигателя, чтобы масло равномерно распределилось, установите на место свечу зажигания.




    3. Медленно потяните рукоятку стартера, пока не почувствуете легкое сопротивление, продолжайте тянуть, пока паз на шкиве стартера не поравняется с отверстием на стартере. В этот момент всасывающий и выхлопной клапан закрыты, и это предотвращает коррозию внутренней поверхности. (Рис. 33).




    4. Накройте двигатель, чтобы предохранить его от пыли.




      28

  3. РАСКОНСЕРВИРОВАНИЕ ДВИГАТЕЛЯ

Перед тем, как пользоваться двигателем после длительного хранения, двигатель должен пройти следующее техническое обслуживание:




Срок хранения

Техническое обслуживание

Один месяц Один-два месяца

Слить топливо из бака и залить новое

Два месяца - один год

Слить топливо из бака и залить новое Слить топливо из карбюратора ф Очистить отстойник k

Более одного года

Слить топливо из бака и залить новое Слить топливо из карбюратора ф Очистить отстойник k

Вынести двигатель из помещения, где он хранился, залить топливо и запустить двигатель




ф Открутить болт слива и слить топливо из карбюратора

Выключить переключатель двигателя, отсоединить отстойник и очистить его.




Примечание: В целях охраны окружающей среды мы рекомендуем сливать отработанное топливо в закрытый контейнер и перевозить его в местный пункт по переработке топлива. Никогда не сливайте в местах, не предназначенных для этого.




29

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

    1. ДВИГАТЕЛЬ ЗАВОДИТСЯ С ТРУДОМ




      НЕИСПРАВНОСТЬ

      ПРИЧИНА

      СПОСОБ УСТРАНЕНИЯ

      1. Проблемы с системой подачи топлива

      В топливном баке нет бензина или закрыт топливный краник

      Залить топливо в бак, открыть краник

      2. Нет подачи топлива а) Нормальное сжатие в цилиндре

      Зазорен воздушный клапан крышки бензобака

      Прочистить воздушный клапан

      б) Нормальная искра

      Зазорен топливный краник Неисправен или зазорен жиклер Главный игольчатый клапан

      Прочистить и продуть топливный краник Отрегулировать или очистить, продуть Разобрать игольчатый клапан, отремонтировать, прочистить, продуть

      Поплавок карбюратора поврежден или залипает

      Отремонтировать поплавок

      3. Неисправность системы подачи топлива

      При этом:

      а)Нормальное сжатие в цилиндре

      Топливо неочищенное или низкого качества

      Заменить

      б) Нормальная искра

      В топливо попала вода

      Заменить

      Топливо течет слабо и равномерно

      Слишком много топлива в цилиндре двигателя

      Слить избыток топлива, просушить электроды свечи



      Выбрана не та марка бензина

      Залить рекомендуемую марку бензина

      4. Свеча зажигания в плохом состоянии

      При этом:

      Слишком много угольного нагара и грязи вокруг электрода

      Почистить

      а) Нормальная компрессия в цилиндре

      Электроды отгорели или повреждена изоляция

      Заменить свечу зажигания

      б) Нормальная подача топлива

      Электроды отгорели или повреждена изоляция

      Заменить свечу зажигания

      в) Нормальная искра катушки высокого напряжения

      Неправильный зазор между электродами

      Отрегулировать зазор

      5. Нет искры При этом:

      Повреждена катушка высокого напряжения

      Заменить

      а) Нормальное сжатие в цилиндре

      Повреждена катушка зажигания

      Заменить

      б)Нормальная подача топлива

      Индуктор потерял магнитные свойства

      Заменить

      6. Недостаточное сжатие в цилиндре

      При этом:

      а) Нормальная работа системы топлива

      Поршневое кольцо изношено до предела

      Поршневое кольцо залипает Поршневое кольцо сломано

      Заменить комплект поршневых колец




      Устранить нагар Заменить

      б) Нормальная работа системы зажигания

      Свеча установлена неплотно или без шайбы

      Притянуть свечу к шайбе

      Нарушена герметичность между цилиндром и головкой цилиндра

      Проверить прокладку и состояние поверхности, которой блок цилиндра контактирует с головкой цилиндра; затянуть болты цилиндра

      Нарушена плотность прилегания клапанов

      Проверить зазор клапана и плотность, если необходимо отремонтировать.




      30

      ПРЕДУПРЕЖДЕНИЕ




      • При проверке свечи зажигания никогда не берите мокрыми руками высоковольтный провод свечи.

      • Убедитесь, что из двигателя не пролился бензин, и свеча не испачкана топливом.

      • Во избежании возгорания, следите, чтобы в отверстие, куда устанавливается свеча зажигания, не попали искры.




        При использовании электростартера:




        НЕИСПРАВНОСТЬ

        ПРИЧИНА

        СПОСОБ УСТРАНЕНИЯ

        1. Произошло короткое замыкание

        Неправильное подсоединение контактов

        Переподсоедините контакты

        2. Нет тока

        Батарея разрядилась, коррозия

        Проверьте прерыватель, зарядите батарею Если батарея повреждена, заменить




        Если после проведения всех перечисленных выше мероприятий двигатель не работает как следует, обратитесь за помощью к Вашему сервисному дилеру.

    2. СНИЖЕНИЕ МОЩНОСТИ БЕНЗИНОВОГО ДВИГАТЕЛЯ




      НЕИСПРАВНОСТЬ

      ПРИЧИНА

      СПОСОБ УСТРАНЕНИЯ

      1. Система зажигания

      Неправильное время зажигания

      Отрегулировать угол опережения зажигания

      2. Система подачи топлива

      Попал воздух в топливопровод или он засорен.




      Главный жиклер плохо отрегулирован




      Отверстие игольчатого клапана в карбюраторе или главный жиклер засорены

      Выпустить воздух или прочистить воздухопровод




      Отрегулировать Прочистить и продуть

      3. При попытке увеличить обороты двигателя, обороты увеличиваются медленно или снижаются, или двигатель останавливается.

      Топливный кран засорен Засорен воздушный фильтр

      Топливный провод имеет течь

      Прочистить, неисправные детали заменить.




      Прочистить фильтрующий элемент




      Заменить

      4. Плохая компрессия

      Поршень, цилиндр или поршневые кольца изношены




      Нарушена герметичность между цилиндром и головкой цилиндра




      Нарушена плотность прилегания клапанов

      Заменить




      Заменить прокладку (шайбу) цилиндра




      Отремонтировать




      31

    3. ДВИГАТЕЛЬ РАБОТАЕТ С ПЕРЕБОЯМИ




      НЕИСПРАВНОСТЬ

      ПРИЧИНА

      СПОСОБ УСТРАНЕНИЯ

      1. Двигатель детонирует

      Поршень, цилиндр или поршневое кольцо сильно изношены.




      Поршневой палец или отверстие поршневого пальца сильно изношены




      Изношен шатун




      Износились подшипники качения главного вала в коленчатом вале.

      Заменить




      Заменить поршень или поршневой палец




      Заменить шатун Заменить подшипники

      2. Детонация двигателя

      Двигатель перегрелся




      Слишком много нагара в камере сгорания




      Использовалась не та марка бензина

      Удалить нагар Удалить нагар

      Использовать рекомендуемую марку бензина

      3. Двигатель не запускается из-за отсутствия искры

      Вода в поплавковой камере




      Неправильный зазор между электродами




      Неправильное время зажигания




      Неисправность индукционной катушки и т.д.

      Очистить Отрегулировать Отрегулировать

      Проверить и заменить неисправные детали

    4. ВНЕЗАПНАЯ ОСТАНОВКА ДВИГАТЕЛЯ







      НЕИСПРАВНОСТЬ

      ПРИЧИНА

      СПОСОБ УСТРАНЕНИЯ

      1. Внезапная остановка во время работы

      а) Система подачи топлива

      Кончилось топливо Засорен карбюратор Течет поплавок

      Залипает игольчатый клапан




      Пробита или закорочена свеча из-за нагара

      Залить топливо




      Проверить и прочистить систему подачи топлива Отремонтировать




      Разобрать поплавковую камеру и удалить дефект Заменить свечу зажигания

      б) Система зажигания

      Отошел высоковольтный провод




      В картере недостаточное количество масла




      Катушка зажигания пробита из-за короткого замыкания




      Провод лежит на корпусе зажигания

      Подсоединить




      Долить масла до верхнего уровня

      Заменить катушку зажигания




      Найти место закорачивания и изолировать







      32

    5. БЕНЗИНОВЫЙ ДВИГАТЕЛЬ ПЕРЕГРЕВАЕТСЯ







      НЕИСПРАВНОСТЬ

      ПРИЧИНА

      СПОСОБ УСТРАНЕНИЯ




      1. Двигатель сильно перегревается

      Неправильно время зажигания

      Отрегулировать угол опережения зажигания

      Недостаточное количество масла

      Долить масла

      Выхлопная труба засорена

      Прочистить выхлопную трубу

      Топливный провод течет

      Устранить течь

      Грязь попала между лопастями вентилятора

      Удалить грязь

      Охлаждающий вентилятор ослаб, эффективность снизилась

      Проверить вентилятор

      Цилиндр, поршень или поршневое кольцо изношено, в результате воздух проходит между цилиндром и картером

      Заменить изношенные детали

      Плохо отрегулирована скорость двигателя, что приводит к излишне высокой скорости вращения

      Отрегулировать при помощи регулятора скорости

      Повреждены подшипники коленчатого вала

      Заменить подшипники




      ПРИМЕЧАНИЕ:

      Бензиновый двигатель должен работать в определенных условиях. Обычно температура газа на выходе составляет 80-100°С, в то время как температура картера около 60°С. Если температура превышает допустимые значения, это свидетельствует о перегреве двигателя.







      33

    6. ПОВЫШЕННЫЙ ШУМ ВО ВРЕМЯ РАБОТЫ БЕНЗИНОВОГО ДВИГАТЕЛЯ

      НЕИСПРАВНОСТЬ

      ПРИЧИНА

      СПОСОБ УСТРАНЕНИЯ

      1. Слышен стук или хлопки поршня

      Изношен поршень или поршневое кольцо

      Заменить изношенную деталь

      Шатун или поршневой палец и отверстие поршневого пальца изношены

      Заменить изношенные детали

      Главный подшипник коленчатого вала изношен

      Заменить

      Сломано поршневое кольцо

      Заменить

      2. Слышен металлический стук при детонации

      В камере сгорания слишком много нагара

      Удалить нагар

      Слишком маленький зазор между электродами свечи зажигания

      Отрегулировать зазор

      В картер двигателя попало топливо

      Проверить соответствующие блоки, например карбюратор

      Залит бензин не той марки

      Заменить бензин

      3. Другие признаки

      Неправильный зазор клапана

      Отрегулировать зазор

      Маховик непрочно соединен с коленчатым валом

      Затяните




      34

      ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

      1. Основные характеристики 1.Проектные данные

Модель

160F

168 F

168F-2 /

168F-2D

(с электрозапуском)

173F /

173FD

(с электрозапуском)

Размеры, д × ш × в, мм

317x341x318

305x365x335

313x376x335

355x430x410

Сухая масс, кг

13

15

16

25

Тип двигателя

4-хтактный, ОНУ, одноцилиндровый с наклоном 25°

Объем цилиндра (см3)

118

163

196

242

Диаметр цилиндра, ход поршня (мм)

60x42

68x45

68x54

73x58

Максимальная

2.9 (4 л.с.)

4,1 (5,5 л.с.)

4,8 (6,5 л.с.)

5,9 (8 л.с.)

теоретическая мощность

/3600

/3600

/3600

/3600

(кВт/об ./мин.)

Рекомендуемая мощность

2.2 (З л.с.)

3,4 (4,6 л.с.)

4 (5,5 л.с.)

5,1 (6,9 л.с.) /

(кВт/об. /мин.)

/3600

/3600

/3600

3600

Макс, крутящий момент (Н.м/ об./мин.)

6,7/3000

9,0/3000

11,0/3000

14,5/2500

Потребление топлива (г/кВтч)

394

394

394

394

Система охлаждения

Принудительное воздушное охлаждение




Система зажигания

Нетранзисторное (ТС1)




Тип свечи зажигания




BRR6ES(NGK), NHSP LD 6RTCU173F




Направление движения коленвала




Против часовой стрелки




35




Модель

177F/177FD

электроэапуском)

182F/182FD

электроэапуском)

188F/188FD ( с

электрозапуском)

190F/190FD

электрозапуском)

Размеры, д × ш × в, мм

335x340x410

380x450x433

403х449х440

Сухая масса, кг

25

31

34/36

Тип двигателя

4-хтактный, одноцилиндровый

Объем цилиндра (см3)

270

337

389

420

Диаметр цилиндра, ход поршня (мм)

77x58

82x64

88x64

90х66

Максимальная теоретическая мощность

(кВт/об ./мин.)

6,6 (9 л.с.) /

3600

8,1 (11 л.с.) /

3600

9,6 (13 л.с.) /

3600

10,6 (15 л.с.)/

3600

Рекомендуемая мощность (кВт/об. /мин.)

5,7 (7,7 л.с.)

/3600

7,1 (9,6 л.с.)

/3600

8,2 (11,1 л.с.) /

3600

8,5 (11,5 л.с.)/

3600

Макс, крутящий момент (Н.м/ об./мин.)

16.4/2500

21.0/2500

23.0/2500

25.0/2500

Потребление топлива (г/кВтч)

374

Система охлаждения

Принудительное воздушное охлаждение




Система зажигания

Нетранзисторное (ТС1)




Тип свечи зажигания




BRR6ES(NGK). NHSP LD F7RTC




Направление движения коленвала




Против часовой стрелки




2. Регулируемые параметры

Зазор свечи зажигания 0,7-0,8 мм

Холостой ход 1700±150об./мин

Зазор клапана (холодный двигатель) Впуск: 0,15±0,02мм Выпуск: 0>20±0,02 мм




Примечания




    • Каждая модель двигателя имеет свои характеристики и они могут быть изменены без предупреждения.




  1. Синхронизация срабатывания

    Открытие входного клапана: ВТОС10 Закрытие входного клапана: АВТОС20 Открытие выходного клапана: ВВОСЗО Закрытие выходного клапана: АТВС10




    36




    Модель

    168F-L

    (2 понижающий редуктор)

    168F-H

    (6

    понижающий редуктор)

    168F-2L

    (2

    понижающий редуктор)

    168F-2R

    (2

    понижающий редуктор)

    Размеры, д × ш × в, мм

    344x365x335

    312x360x335

    344x365x335

    400x376x335

    Сухая масса, кг

    16

    18

    18

    20,5

    Тип двигателя

    4-хтактный, ОНУ, одноцилиндровый с наклоном 25°

    Объем цилиндра (см3)

    163

    196

    Диаметр цилиндра, ход поршня (мм)

    68x45

    68x45

    68x54

    68x54

    Максимальная теоретическая мощность (кВт/об ./мин.)




    4,1 (5,5 л.с.) /1800




    4,1 (5,5

    л.с.)/600




    4,8 (6,5 л.с.)/1800

    Рекомендуемая мощность (кВт/об. /мин.)




    3,4 (4,6 л.с.) /1800

    3,4 (4,6 л.с.)

    /600

    4,0 (5,5 л.с.)

    /1800

    4,0 (5,5 л.с.)

    /1800

    Макс, крутящий момент (Н.м/ об./мин.)

    18/1500

    49/510

    22/1500

    22/1500

    Потребление топлива (г/кВтч)

    395

    395

    395

    395

    Система охлаждения

    Принудительное воздушное охлаждение




    Система зажигания

    Нетранзисторное (ТС1)




    Тип свечи зажигания




    BRR6ES(NGK), NHSP LD 6RTCU173F




    Направление движения коленвала




    Против часовой стрелки




    37




    Модель

    173F-L

    (2 понижающий редуктор)

    173F-R

    (2 понижающий редуктор)

    173F-H

    (6 понижающий редуктор)

    Размеры, д × ш × в, мм

    430x410x410

    430x440x410

    430x420x410

    Сухая масса, кг

    25

    30

    29

    Тип двигателя

    4-хтактный, ОНУ, одноцилиндровый с наклоном 25°

    Объем цилиндра (см3)

    242

    Диаметр цилиндра, ход поршня (мм)

    73x58

    Максимальная теоретическая мощность (кВт/об ./мин.)




    4.73 (8,0 л.с.) /1800




    4.73 (8,0 л.с.)/600

    Рекомендуемая мощность (кВт/об. /мин.)




    4.3 (5.8 л.с.) /1800




    4.3 (5.8 л.с.)/600

    Макс, крутящий момент (Н.м/ об./мин.)

    25.1530

    75/510

    Потребление топлива (г/кВтч)

    374

    374

    Система охлаждения

    Принудительное воздушное охлаждение




    Система зажигания

    (ТDI)




    Тип свечи зажигания




    BRR6ES(NGK), NHSP LD F7RTC




    Направление движения коленвала




    Против часовой стрелки




    38




    Модель

    177F-L

    (2 понижающий редуктор)

    177F-R

    (2 понижающий редуктор)

    177F-H

    (6 понижающий редуктор)

    Размеры, д × ш × в, мм

    430x410x410

    430x440x410

    430x420x410

    Сухая масса, кг

    26

    30

    29

    Тип двигателя

    4-хтактный, ОНУ, одноцилиндровый с наклоном 25°

    Объем цилиндра (см3)

    270

    Диаметр цилиндра, ход поршня (мм)

    77x58

    Максимальная теоретическая мощность (кВт/об ./мин.)




    6.6 (9,0 л.с.) /1800




    6.6 (9,0 л.с.) /600

    Рекомендуемая мощность (кВт/об. /мин.)




    5.7 (7.8 л.с.) /1800




    5.7 (7.8 л.с.) /600

    Макс, крутящий момент (Н.м/ об./мин.)

    31500

    93/500

    Потребление топлива (г/кВтч)

    374

    374

    Система охлаждения

    Принудительное воздушное охлаждение




    Система зажигания

    (ТDI)




    Тип свечи зажигания




    BRR6ES(NGK), NHSP LD F7RTC




    Направление движения коленвала




    Против часовой стрелки




    39




    Модель

    182F-L

    (2 понижающий редуктор)

    182F-R

    (2 понижающий редуктор)

    182F-H (6

    понижающий редуктор)

    Размеры, д × ш × в, мм

    430x435x440

    460x466x440

    460x435x440

    Сухая масса, кг

    33

    35

    34

    Тип двигателя

    4-хтактный, ОНУ, одноцилиндровый с наклоном 25°

    Объем цилиндра (см3)

    337

    Диаметр цилиндра, ход поршня (мм)

    82x64

    Максимальная теоретическая мощность (кВт/об ./мин.)




    8.0 (11,0 л.с.) /1800




    8.0 (11,0 л.с.) /600

    Рекомендуемая мощность (кВт/об. /мин.)




    7.1 (9.7 л.с.) /1800




    7.1 (9.7 л.с.) /600

    Макс, крутящий момент (Н.м/ об./мин.)

    42/1500

    126/500

    Потребление топлива (г/кВтч)

    374

    374

    Система охлаждения

    Принудительное воздушное охлаждение




    Система зажигания

    (ТDI)




    Тип свечи зажигания




    BRR6ES(NGK), NHSP LD F7RTC




    Направление движения коленвала




    Против часовой стрелки




    40




    Модель

    188F-L

    (2 понижающий редуктор)

    188F-R (2

    понижающий

    188F-H

    (6 понижающий редуктор)

    Размеры, д × ш × в, мм

    430x435x440

    460x466x440

    460x435x440

    Сухая масса, кг

    33

    35

    34

    Тип двигателя

    4-хтактный, ОНУ, одноцилиндровый с наклоном 25°

    Объем цилиндра (см3)

    389

    Диаметр цилиндра, ход поршня (мм)

    88x64

    Максимальная теоретическая мощность (кВт/об ./мин.)




    9.5 (13,0 л.с.) /1800




    9.5 (13,0 л.с.) /600

    Рекомендуемая мощность (кВт/об. /мин.)




    8.2 (11,00 л.с.) /1800




    8.2 (11,00 л.с.) /600

    Макс, крутящий момент (Н.м/ об./мин.)

    46/1500

    148/500

    Потребление топлива (г/кВтч)

    374

    374

    Система охлаждения

    Принудительное воздушное охлаждение




    Система зажигания

    (ТDI)




    Тип свечи зажигания




    BRR6ES(NGK), NHSP LD F7RTC




    Направление движения коленвала




    Против часовой стрелки




    41




    Модель

    190F-L

    (2 понижающий редуктор)

    190F-R

    (2 понижающий редуктор)

    190F-H

    (6 понижающий редуктор)

    Размеры, д × ш × в, мм

    460x435x440

    460x466x440

    460x450x440

    Сухая масса, кг

    36

    38

    37

    Тип двигателя

    4-хтактный, ОНУ, одноцилиндровый с наклоном 25°

    Объем цилиндра (см3)

    420

    Диаметр цилиндра, ход поршня (мм)

    90x66

    Максимальная теоретическая мощность (кВт/об ./мин.)




    10.5 (15,0 л.с.) /1800




    10.5 (15,0 л.с.) /1800

    Рекомендуемая мощность (кВт/об. /мин.)




    8.5 (12,00 л.с.) /1800




    8.5 (12,00 л.с.) /1800

    Макс, крутящий момент (Н.м/ об./мин.)

    50/1500

    150/500

    Потребление топлива (г/кВтч)

    374

    374

    Система охлаждения

    Принудительное воздушное охлаждение




    Система зажигания

    (ТDI)




    Тип свечи зажигания




    BRR6ES(NGK), NHSP LD F7RTC




    Направление движения коленвала




    Против часовой стрелки




    42

  2. Момент затяжки основных болтов

    №№ Наименование Значение затяжки (Н.м)

    1. Болт крышки цилиндра 24

    2. Болт маховика 70-80

    3. Болт крышки картера 24

    4. Болт шатуна 12








Электродиаграмма





43

ГАРАНТИЯ ИЗГОТОВИТЕЛЯ ДВИГАТЕЛЯ:

Предприятие-изготовитель и торгующая фирма гарантируют соответствие качества двигателя действующей конструкторской и технической документации при соблюдении потребителем условий и правил транспортирования, хранения и эксплуатации двигателя. Гарантийный срок эксплуатации - 12 месяцев со дня продажи двигателя через торговую сеть. Гарантийный срок хранения - 24 месяца.




Срок службы изделия 5 лет со дня изготовления




ООО «Академия инструмента» производит гарантийный ремонт.

Проведение гарантийного ремонта разрешено любому уполномоченному сервисному дилеру. В большинстве случаев гарантийный ремонт производится быстро и в бесспорном порядке. Однако иногда требования на гарантийное обслуживание не являются оправданными. Например, гарантия не распространяется на те случаи, когда дефекты двигателя явились результатам его неправильного использования, отсутствия надлежащего обслуживания или когда повреждения произошли в процессе транспортировки, погрузочно-разгрузочных работ, складирования двигателей или из-за неправильной установки.

Изделие снимается с гарантии, если был удален серийный номер двигателя и если двигатель был видоизменен или модифицирован.

При разногласиях между пользователем и сервисным дилером будет проведено дополнительное разбирательство для определения правомочности гарантийного требования. Попросите сервисного дилера представить все имеющиеся материалы на рассмотрение дистрибьютору или заводу-изготовителю, если дистрибьютор или завод решат, что требование является оправданным, пользователю возместят полную стоимость дефектных деталей. Во избежание недопонимания, которое может возникнуть между Пользователем и дилером, ниже приведены некоторые примеры неполадок двигателя, не попадающих под действие гарантии.




Нормальный износ:

Двигатели, как и любые другие механические устройства, требуют технического обслуживания и периодической замены частей и узлов. Гарантией не распространяется на изделия с естественным нормальным износом его отдельных частей в процессе эксплуатации таких как:




Недостаточный уход




44



На бесперебойную работу двигателя влияют условия, в которых он эксплуатируется и уход, который он получает. Такие механизмы, как мотокультиваторы, мотопомпы, газонокосилки, очень часто используются в пыльной или загрязненной среде и забиваются грязью, что может вызвать преждевременный износ двигателя. Подобный «износ», вызванный попаданием в двигатель пыли, грязи, абразивных частей (после зачистки свечи) и иного абразивного вещества, НЕ попадает под гарантию.

Гарантия относится только к дефектам (скрытым дефектом) деталей двигателей, но не к замене или возмещению стоимости оборудования на котором они могут устанавливаться.




Гарантия также не распространяется на ремонтные работы, связанные с:




  1. ИСПОЛЬЗОВАНИЕМ ДЕТАЛЕЙ, НЕ ЯВЛЯЮЩИХСЯ ПОДЛИННЫМИ ДЕТАЛЯМИ «LIFAN».

  2. Применением таких устройств управления конечным механизмом или таких его узлов, которые препятствуют запуску двигателя, являются причиной его неудовлетворительной работы или сокращают нормальный срок его функционирования (Обращайтесь к изготовителю оборудования.)

  3. Подтеканием карбюратора, стопорением клапанов, закупоркой топливопроводов или иными неисправностями, вызванными использованием несвежего или загрязненного бензина.

  4. Заеданием или поломкой деталей вследствие работы двигателя с недостаточным количеством смазочного масла, с загрязненным смазочным маслом, а также в случае использования масла несоответствующей марки (проверяйте уровень масла ежедневно или через каждые 8 часов работы). При необходимости добавляйте масло и заменяйте его через рекомендуемые интервалы. Ознакомьтесь с Инструкциями по эксплуатации и техническому обслуживанию.




  5. Ремонтом или регулировкой присоединяемых деталей или узлов-муфт, трансмиссий, дистанционного управления и т.п., изготовленных не корпорацией

    «LIFAN»

  6. Повреждением или износом деталей, вызванным попаданием в двигатель грязи из- за неправильной сборки пользователем воздушного фильтра или нерегулярным уходом за ним, или вследствие использования картриджа и элемента очистки, которые не являются подлинными деталями «LIFAN». (Через рекомендуемые интервалы производите очистку и повторную смазку элемента Oil-Foam или поролонового элемента предварительной очистки, а также замену картриджа). Ознакомьтесь с Инструкциями по эксплуатации и техническому обслуживанию.




    45



  7. Повреждением деталей из-за чрезмерной скорости работы двигателя или из-за перегрева, вызванного блокировкой маховика или ребер охлаждения травой, грязью, мусором, либо использованием двигателя в ограниченном пространстве без достаточной вентиляции. (Через рекомендуемые интервалы производите очистку ребер воздушного охлаждения на цилиндре, головке цилиндра и маховике.). Ознакомьтесь с Инструкциями по эксплуатации и техническому обслуживанию. Повреждением двигателя или конечного оборудования из-за чрезмерной вибрации, вызванной плохим закреплением двигателя на конечном оборудовании, плохим закреплением или неадекватной балансировкой лезвий, плохим закреплением или неадекватной балансировкой крыльчатки, неправильным сочленением коленвала с приводимыми устройствами, также из-за чрезмерного повышения скорости работы или из-за иной неправильной эксплуатация двигателя. Искривлением или поломкой

    коленвала из-за столкновения лезвия ротационной газонокосилки с твердым предметом, или из-за чрезмерного натяжения клинопеременной передачи.




  8. Обычной регулировкой или настройкой двигателя.




  9. Повреждением двигателя или его компонентов, таких как камера сгорания, клапаны, седла клапанов, направляющие клапанов, или обгоранием обмоток стартера, вызванными использованием альтернативных видов топлива (сжиженный газ, природный газ, модифицированные бензины и т.п.)

Гарантийные обязательства могут быть обеспечены только сервисными дилерами, уполномоченными на это.

Условия гарантии не предусматривают профилактику и чистку агрегата, а также выезд мастера к месту установки изделия с целью его подключения, настройки или ремонта.

Транспортные расходы не входят в объем гарантийного обслуживания. По вопросам приобретения и сервисного обслуживания обращайтесь:




Официальный дистрибьютор в России и эксклюзивный представитель LIFAN в Пермском крае ООО «Академия инструмента»™




Отдел продаж:

Тел.: (342) 2-113-113 (многоканальн.), 240-93-79, 240-93-80

e-mail: customer@academy.perm.ru




Сервисный центр:

Адрес: 614111, г. Пермь, ул. Саранская, д. 5

Тел.: (342) 240-93-77 тел./факс: (342) 2113-113 (многоканальн.)

e-mail: service@academy.perm.ru




Данные о производителе: фирма Чунцин Лифан Индастри (групп) Имп.&Експ., ЛТД

46



Адрес: 400037, КНР, г. Чунцин, р-н Шапинба, Шанцяо, Чжанцяванъ, д.60, офисный комплекс «Lifan»




Условием бесплатного гарантийного обслуживания оборудования является его бережная эксплуатация, в соответствии с требованиями инструкции, прилагающейся к оборудованию, а также отсутствие механических повреждений и правильное хранение. При обнаружении недостатков, оборудование принимается на техническую экспертизу и ремонт. Срок проведения экспертизы и выполнения ремонта – сорок пять календарных дней с момента предъявления оборудования в специализированный сервисный центр. Дефекты оборудования, которые проявились в течение гарантийного срока по вине изготовителя, будут устранены по гарантии сервисными центрами при соблюдении следующих условий:

  • предъявления неисправного устройства в сервисный центр в надлежащем (чистом, внешне очищенном от смываемых инородных тел) виде.

    Сервисный центр оставляет за собой право отказать в приеме неисправного оборудования для проведения ремонта в случае предъявления оборудования в ненадлежащем виде;

  • предъявлении гарантийного талона, заполненного надлежащим образом: с указанием наименования оборудования, даты продажи, подписи продавца и четкой печати торгующей организации.

Все транспортные расходы относятся на счет покупателя и не подлежат возмещению. Гарантийные обязательства не распространяются на профилактическое обслуживание,

установку, настройку и демонтаж оборудования.

С момента подписания Покупателем Гарантийного талона считается, что:

  • вся необходимая информация о купленном оборудовании и его потребительских свойствах предоставлена Покупателю в полном объеме, в соответствии со ст. 10 Закона «О защите прав потребителей»:

  • претензий к внешнему виду не имеется;

  • оборудование проверено и получено в полной комплектации;

  • с условием эксплуатации и гарантийного обслуживания Покупатель ознакомлен.

Подпись покупателя

/ /




Гарантийный талон




Уважаемый покупатель! Благодарим Вас за покупку. Пожалуйста, ознакомьтесь с условиями гарантийного обслуживания и распишитесь в талоне.




Гарантийный срок эксплуатации оборудования составляет 12 месяцев со дня продажи через розничную сеть.




Наименование оборудования








Дата продажи " " 20 г.

image image




Подпись продавца и

печать торгующей / / организации




Внимание!

Гарантийный и отрывные талоны являются обязательными для заполнения.

Гарантийный талон без указания наименования оборудования, даты продажи, подписи продавца и печати торгующей организации НЕДЕЙСТВИТЕЛЕН!




В случае обнаружения неисправности оборудования, по вине фирмы-изготовителя в период гарантийного срока и после его истечения, необходимо обратиться в

специализированный сервисный центр. Адреса сервисных центров смотрите в паспорте, либо на нашем сайте.

Гарантия предусматривает ремонт оборудования или замену дефектных деталей.




Гарантия не предусматривает возмещения материального ущерба и травм, связанных с эксплуатацией нашего оборудования.




Доставка к месту гарантийного обслуживания осуществляется за счет покупателя.

Отрывной талон № 3 Оборудование____________________

________________________________ Дата продажи____________________




Печать торгующей организации

м.п.




Отрывной талон № 2 Оборудование___________________________________

_____________

Дата продажи__________________




Печать торгующей организации

м.п.




Отрывной талон № 1 Оборудование________________________




____________________________________ Дата продажи________________________




Печать торгующей организации

м.п.

51







Наименование организации выполнявшей ремонт

________________________________ Ф.И.О. мастера__________________

Печать ремонтной Организации

м.п.

Условия гарантии




Гарантийные обязательства не распространяются в следующих случаях:

  • при отсутствии или неправильно заполненном гарантийном талоне;

  • при нарушении пломбы, наличии следов вскрытия, попытки вскрытия (например, сорваны шлицы винтов, следы на корпусе, неправильная сборка), при проведении предварительного ремонта самим пользователем, внесении изменений в конструкцию, а также при использовании принадлежностей, не предусмотренных изготовителем;

  • при обнаружении следов термических, либо химических воздействий, небрежного технического обслуживания и эксплуатации, попадания посторонних предметов в узлы оборудования (а так же веществ, жидкостей, насекомых) или их загрязнения, а так же в случаях эксплуатации изделия с нарушениями указаний технического паспорта, руководства по эксплуатации и дополнений продавца к руководству по эксплуатации;

  • при неисправностях, вызванных транспортными повреждениями, небрежным обращением или плохим уходом, неправильным использованием (включая перегрев двигателя);

  • при внешних механических повреждениях, вызванных эксплуатацией;

  • при использовании изделия не по назначению;

  • при повреждениях, вызванных использованием нестандартных расходных материалов и запасных частей;

  • изделие не подлежит гарантийному ремонту в случае неисправности, выявленной вследствие чистого износа или выработки ресурса детали или изделия в целом;

  • при неисправностях, возникших в результате несообщения о первоначальной неисправности или несвоевременного извещения о выявленных неисправностях Товара в период эксплуатации (согласно статье 483 ГК РФ);

  • В случае использования Товара, предназначенного для бытовых целей, в производственных или коммерческих условиях, Производитель определяет срок гарантии на Товар 3 (три) месяца с момента покупки (использование для бытовых целей подразумевает использование Товара для бытовых нужд не более 20 (двадцати) часов в месяц).

  • прочих причин, находящихся вне контроля продавца и изготовителя. Покупатель предупрежден о том, что: в соответствии со ст. 502 Гражданского Кодекса РФ и Постановления Правительства Российской Федерации от 19 января 1998 года №55 он не вправе:

  • требовать безвозмездного предоставления на период проведения ремонта аналогичного оборудования;

  • обменять оборудование надлежащего качества на аналогичный товар у продавца (изготовителя), у которого это оборудование было приобретено, если он не подошел по форме, габаритам, фасону, расцветке, размеру или комплектации.




Покупатель ознакомлен.




Подпись покупателя / /




Наименование организации выполнявшей ремонт

________________________________ Ф.И.О. мастера__________________

Печать ремонтной Организации

м.п.




Наименование организации выполнявшей ремонт

________________________________ Ф.И.О. мастера__________________

Печать ремонтной Организации

м.п.




52













///////////////////
