Chery Tiggo 3. Руководство по эксплуатации (2016 год) - часть 10







314

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

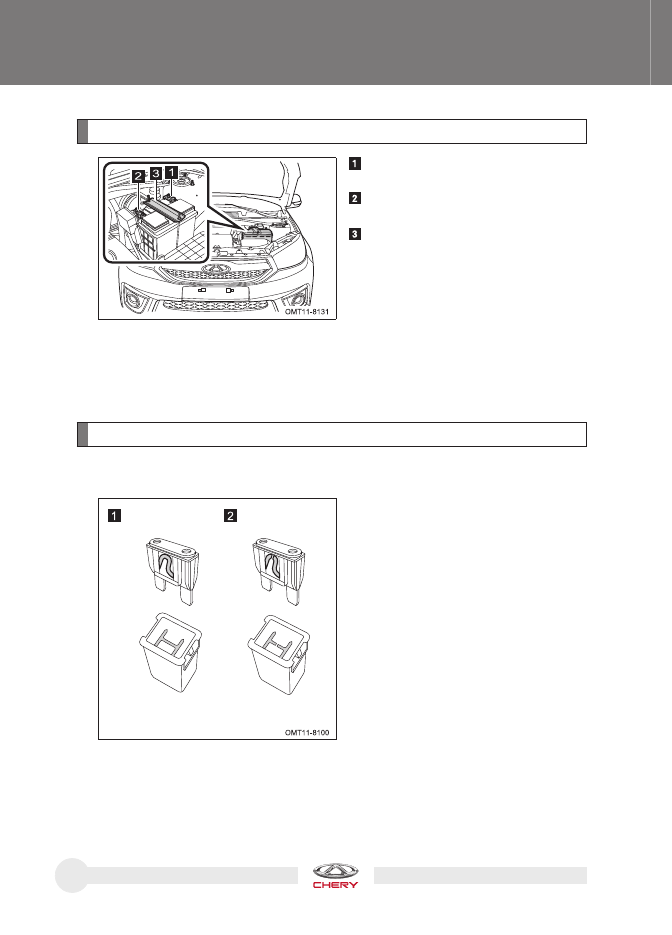

Проверка аккумуляторной батареи

Проверка предохранителей

Исправный

Перегоревший

 «Отрицательный» вывод аккумуля-

торной батареи

 «Положительный» вывод аккумуля-

торной батареи

 Прижимная планка

Проверьте, нет ли коррозии на вы-
водах аккумуляторной батареи, не
ослабла ли затяжка, нет ли трещин за-
жимов проводов, и не ослабла ли за-
тяжка прижимной планки.

Вы можете определить исправность
предохранителя с помощью следую-
щей иллюстрации.

Ваш автомобиль оснащен необслуживаемой аккумуляторной батареей. Ис-
пользование аккумуляторных батарей других типов не рекомендуется. При не-
обходимости замены новая аккумуляторная батарея должна иметь такие же
параметры, как и заменяемая батарея. Для замены аккумуляторной батареи
рекомендуем обращаться на сервисную станцию официального дилера Chery.

Если электрооборудование не работает, проверьте исправность предохраните-
лей. Если предохранители перегорели, их следует заменить.

315

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Проверка предохранителей в блоке предохранителей



и реле в моторном отсеке

1.  Выключите все потребители электроэнергии и зажигание.

2.  Отсоедините «отрицательный» кабель от вывода аккумуляторной батареи.

4.  Снимите крышку с блока предохранителей и реле в моторном отсеке и по-

очередно проверьте подозреваемые предохранители с помощью схемы на
внутренней стороне крышки блока.



Схема предохранителей и реле приведена также в разделе «Блок предохра-
нителей и реле в моторном отсеке» этой главы.

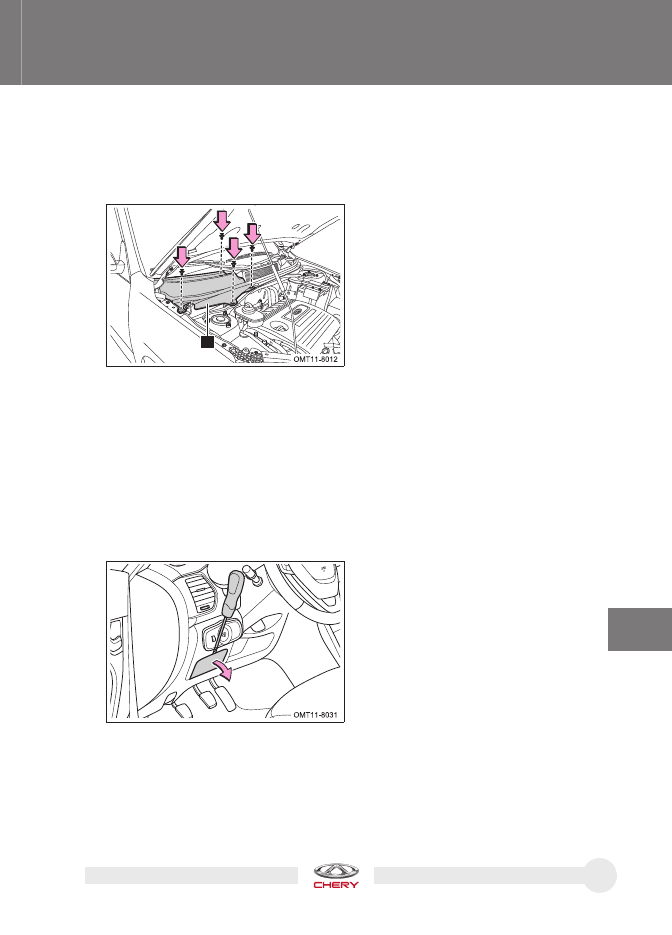

Проверка предохранителей в блоке предохранителей и реле



в передней панели

1.  Выключите все потребители электроэнергии и зажигание.

2.  Отсоедините «отрицательный» кабель от вывода аккумуляторной батареи.

4. Поочередно проверьте предохранители (которые, как вы подозреваете,

могли перегореть) с помощью схемы расположения предохранителей в
блоке.



Схема предохранителей и реле приведена также в разделе «Блок предохра-
нителей и реле в передней панели» этой главы.

1

3. Снимите 4 фиксирующих пистона

и переднюю правую панель под ве-
тровым стеклом (1).

3.

Для проверки предохранителей
снимите крышку блока предохрани-
телей и реле в салоне автомобиля.

316

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Замена плавких предохранителей





Описание процедуры замены предохранителей приведено в разделе «Заме-
на предохранителей» главы 6.

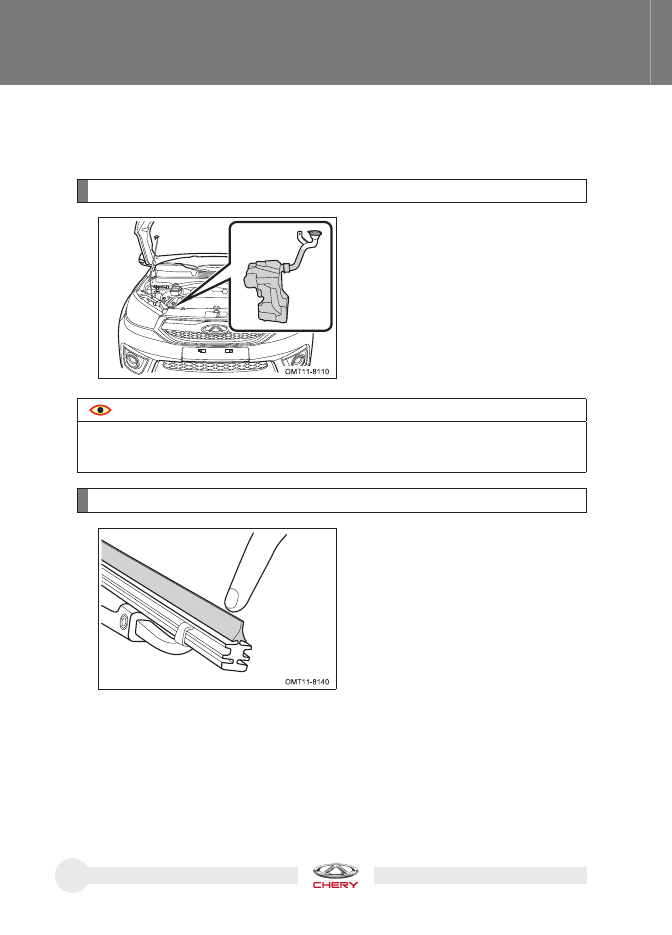

Добавление жидкости в бачок омывателя

Если жидкость не поступает из распы-
лителей форсунок омывателя, то ве-
роятно, что ее нет в бачке омывателя.
В этом случае выключите омыватель и
долейте жидкость в бачок омывателя
до соответствующего уровня.



  ОСТОРОЖНО

Не заливайте чистую воду в бачок омывателя, если температура наружного воздуха
ниже 0°C. В противном случае вода замерзнет, и омыватель может выйти из строя.

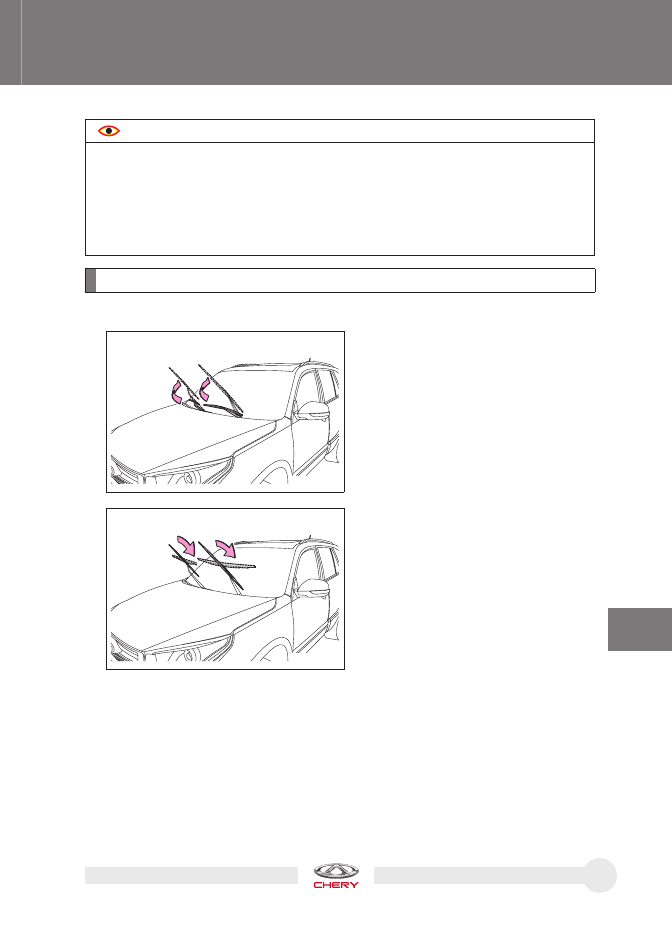

Проверка щеток очистителей стекол

Проверяйте состояние рабочей кром-
ки щетки очистителя ветрового стекла,
проведя по ней пальцем. Если рабочая
кромка щетки неровная, то она не обе-
спечит эффективной очистки ветрово-
го стекла.

317

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

1. Поднимите рычаги очистителя ве-

трового стекла

2. Поверните щетку в направлении,

указанном стрелкой, чтобы она на-
ходилась под прямым углом к ры-
чагу.

OMT11-8530

OMT11-8540



  ОСТОРОЖНО

Запрещается использовать щетки очистителя на сухом стекле, что может привести



к появлению царапин на нем и повреждению рабочих кромок щеток.

Не следует использовать щетки очистителя для удаления со стекла изморози или



льда.

В зимний период во избежание повреждения щеток перед включением очистителя



убедитесь, что они не примерзли к стеклу.

Замена щетки ветрового стекла



Замена щеток очистителей стекол

318

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

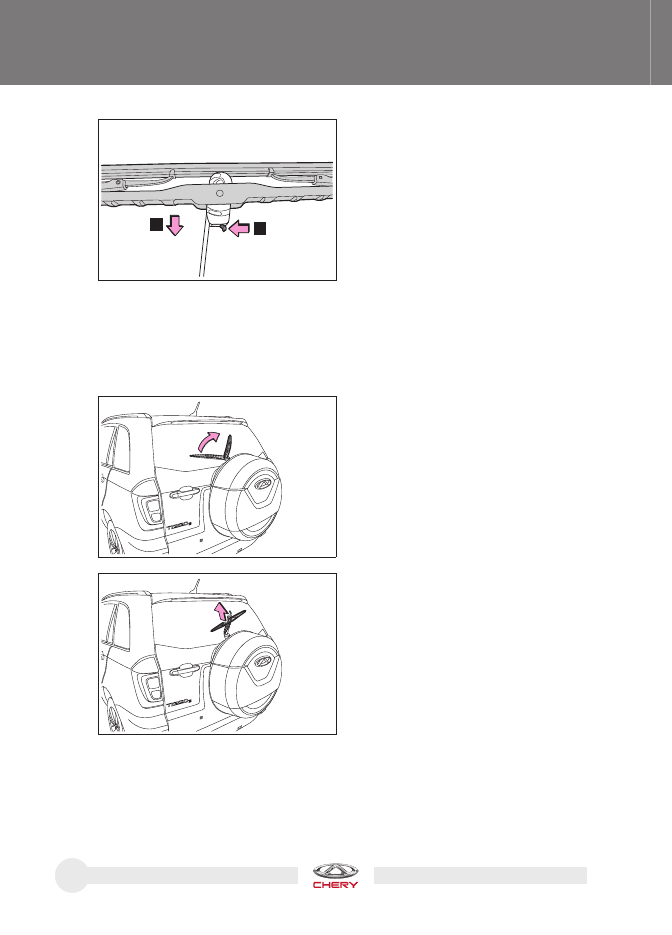

Замена щетки очистителя заднего стекла



1

2

OMT11-8150

OMT11-8200

OMT11-8210

3. Для снятия потяните щетку в на-

правлении, указанном стрелкой (2),
нажимая и удерживая в нажатом по-
ложении прижимную деталь (1).

1. Поднимите рычаг очистителя за-

днего стекла.

2. Поверните щетку на достаточный

угол и отсоедините крепление щет-
ки к рычагу от углубления защелки.

4. Установите новую щетку в обратной последовательности и убедитесь, что

она надежно закреплена на рычаге.

5.  Убедитесь в том, что щетки очистителя ветрового стекла нормально очищают

стекло.

3. Установите новую щетку в обратной последовательности и убедитесь, что

щетка установлена на место.

4.  Убедитесь в том, что щетка очистителя заднего стекла нормально очищает

заднее стекло.

320

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

4.  Правильно вставьте в гнездо чистый

фильтрующий элемент и надежно
установите крышку гнезда. Устано-
вите на место перчаточный ящик.

OMT11-8511



  ОСТОРОЖНО

Использование системы вентиляции и кондиционирования воздуха без фильтра



приведет к ухудшению эффективности ее работы и попаданию пыли в салон.

Рекомендуется проверять состояние фильтра вентиляции салона через каждые



5000 км пробега и заменять его при необходимости.

Запрещено промывать фильтр водой.



321

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Замена ламп

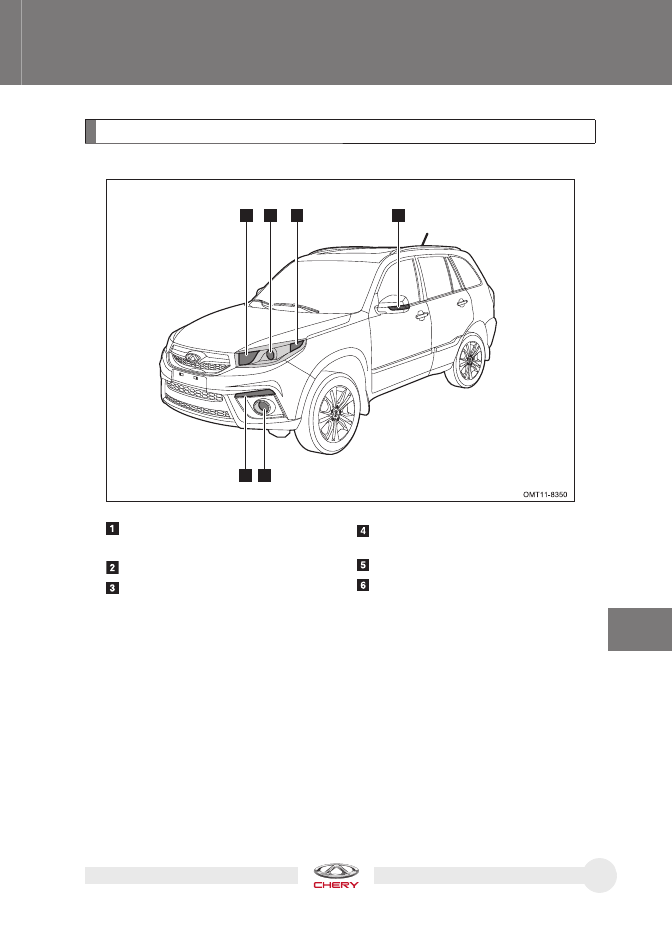

Расположение ламп передних приборов освещения и сигнализации



1

2

3

4

5

6

 Боковой повторитель указателя по-

ворота

 Противотуманные фары

  Дневные ходовые огни

  Передний габаритный фонарь



Фара дальнего света

  Фара ближнего света

  Передний указатель поворота

322

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

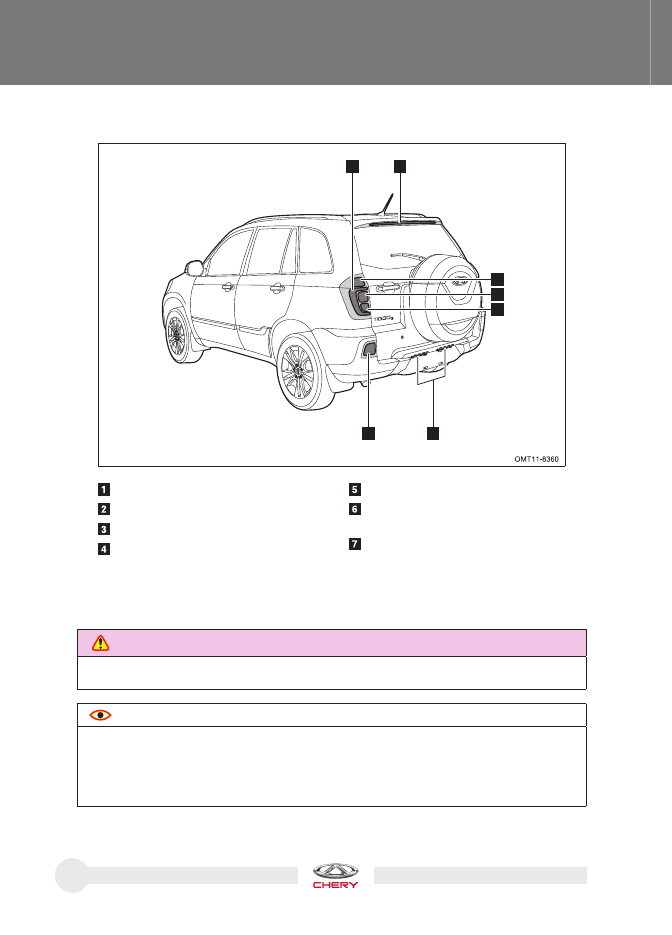

Расположение ламп задних приборов освещения и сигнализации



2

6

7

3

4

5

1

  Фонарь заднего хода

 Фонарь освещения регистрацион-

ного знака

  Задний противотуманный фонарь

 Задний габаритный фонарь

  Дополнительный стоп-сигнал

 Стоп-сигнал

  Задний указатель поворота

Перед заменой ламп нужно перевести выключатель (замок) зажигания в поло-
жение OFF и выключить все приборы освещения и сигнализации.





ОПАСНОСТЬ

Во избежание ожога не меняйте лампы, пока они не остыли.



  ОСТОРОЖНО

Используйте только лампы, рекомендованные компанией Chery.



При замене лампочки не прикасайтесь к ее стеклянной колбе руками без перчаток.



Это приведет к загрязнению поверхности колбы и значительному сокращению сро-
ка службы.

323

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

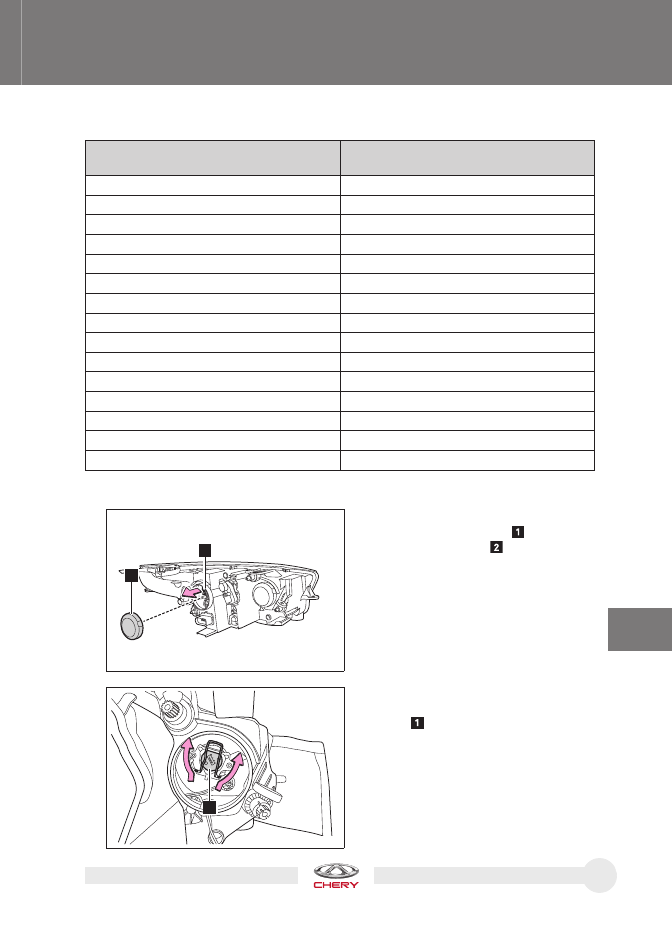

Тип ламп



Замена лампы фары ближнего света



1

2

OMT11-8260

1

OMT11-8270

Назначение лампы

Тип и мощность лампы (модель/тип)

Фара (ближний свет/дальний свет)

H7/H1

Передний габаритный фонарь

W5W

Дневные ходовые огни

Светодиод

Противотуманная фара

H7

Задний габаритный фонарь

Светодиод

Стоп-сигнал

P21W

Задний противотуманный фонарь

P21W

Фонарь освещения регистрационного знака

W5W

Верхний стоп-сигнал

Светодиод

Передний указатель поворота

WY21W

Задний указатель поворота

PY21W

Фонарь заднего хода

W16W

Боковой повторитель указателя поворота

Светодиод

Передний плафон освещения салона

C10W

Задний плафон освещения салона

C10W

1.

Снимите пылезащитную крышку
фары ближнего света

 и отсоеди-

ните разъем фары

.

2. Отсоедините фиксирующий зажим

и извлеките лампу фары ближнего
света

.

324

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

3.  Установите новую лампу фары ближнего света в последовательности, об-

ратной снятию.

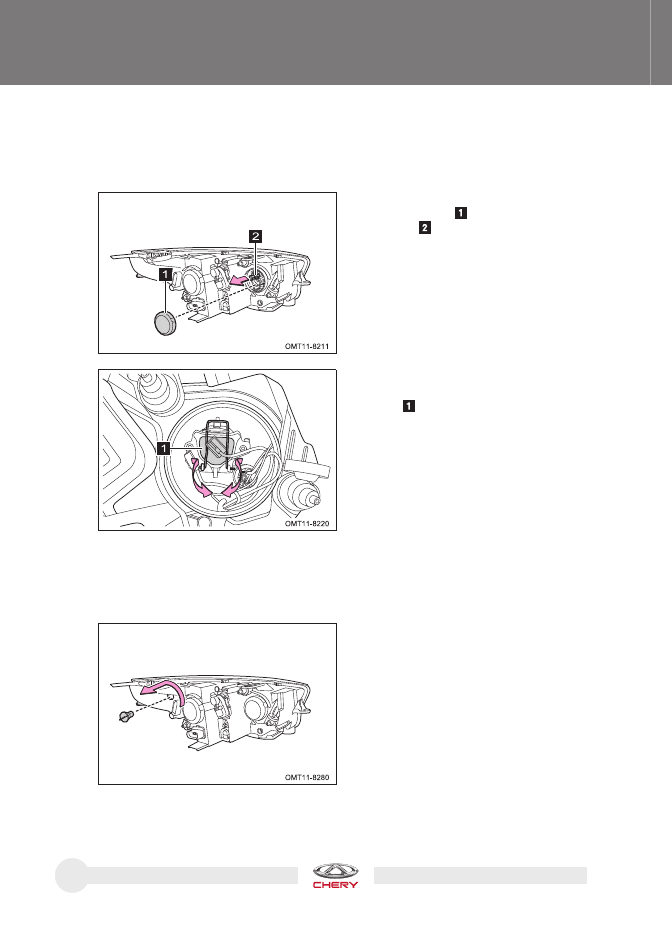

Замена лампы фары дальнего света



1.  Снимите пылезащитную крышку фары

дальнего света

 и отсоедините разъ-

ем фары

.

1.  Поверните патрон лампы против часо-

вой стрелки, чтобы извлечь его.

2. Отсоедините фиксирующий зажим

и извлеките лампу фары дальнего
света

.

3.  Установите новую лампу фары дальнего света в последовательности, об-

ратной снятию.

Замена лампы переднего указателя поворота



325

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

OMT11-8290

2.  Извлеките лампу из патрона.

3.  Установите новую лампу переднего указателя поворота, а затем устано-

вите на место все детали в блок фар/фонарей в последовательности, об-
ратной их снятию.

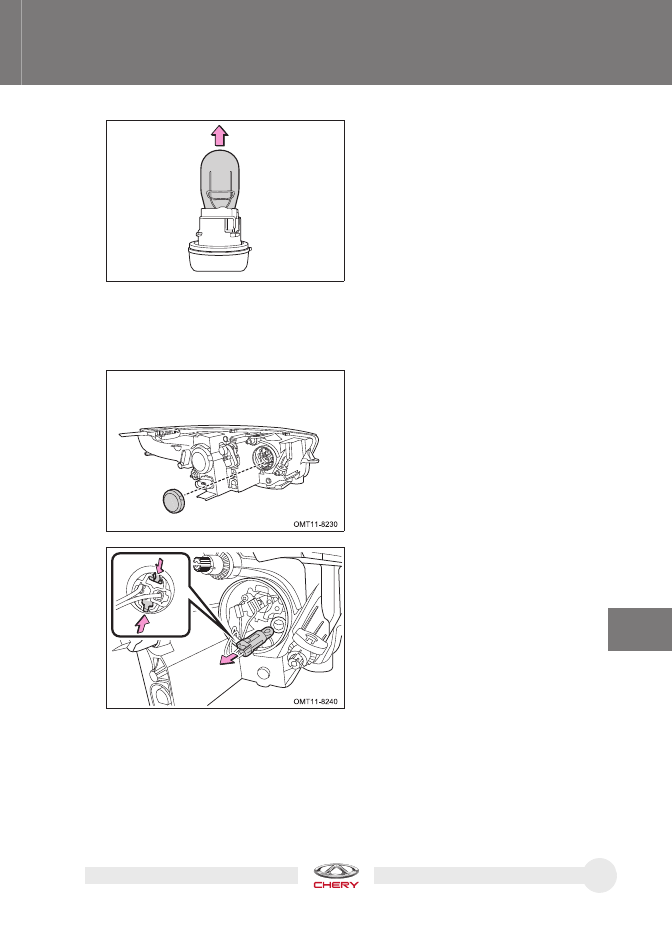

Замена лампы переднего габаритного фонаря



1.

Снимите крышку корпуса фары
дальнего света.

2. Нажмите вниз зажим крепления,

чтобы снять патрон лампы.

326

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

3.  Извлеките лампу из патрона.

1.  Отверните с помощью отвертки два

винта крепления.

2. Поверните разъем в направлении

против часовой стрелки, чтобы от-
делить рассеиватель и патрон лам-
пы.

3.  Извлеките лампу из патрона.

4. Установите новую лампу в патрон и установите патрон с лампой в блок

фар/фонарей в последовательности, обратной снятию.

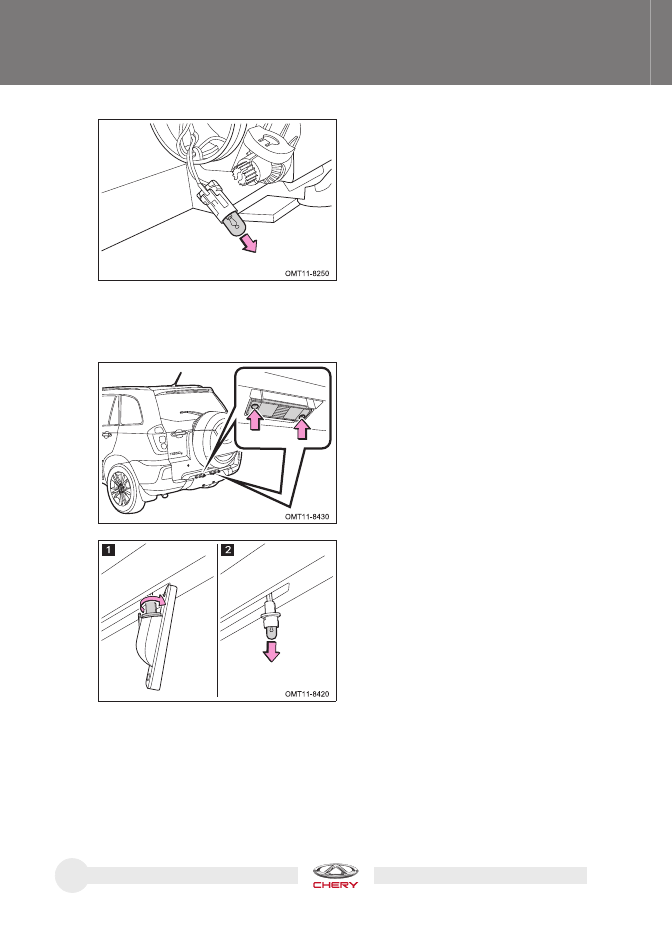

Замена лампы фонаря освещения регистрационного знака.



4.  Установите новую лампу, а затем установите на место фонарь освещения

регистрационного знака в последовательности, обратной снятию.

327

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

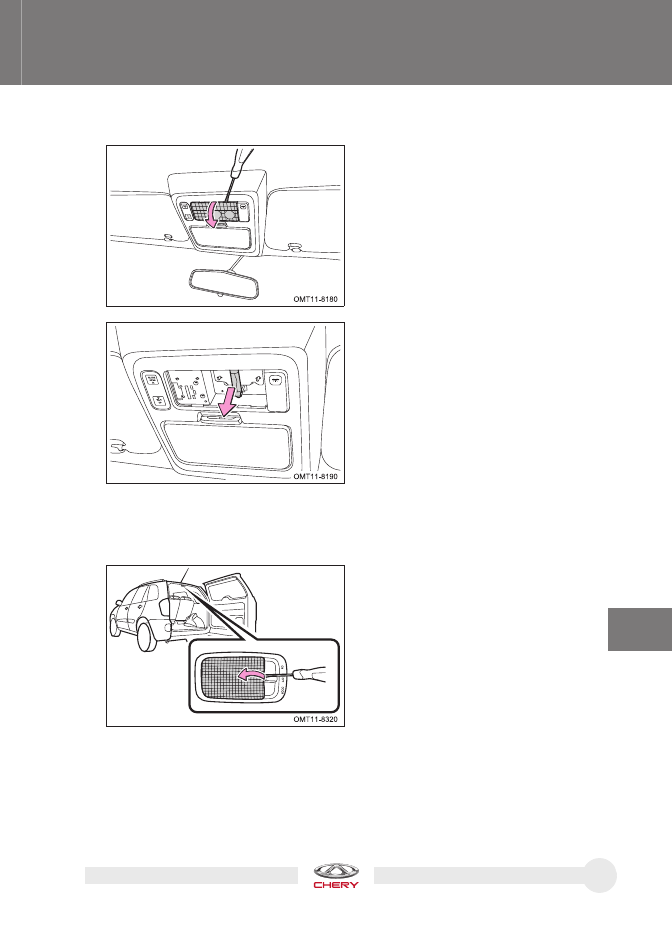

Замена лампы переднего плафона освещения салона



1.  С помощью плоской отвертки, обер-

нутой изолентой, отделите рассеи-
ватель.

1.  С помощью плоской отвертки, обер-

нутой изолентой, отделите рассеи-
ватель.

3.  Установите новую лампу в патрон и установите патрон с лампой в перед-

ний плафон освещения салона в последовательности, обратной снятию.

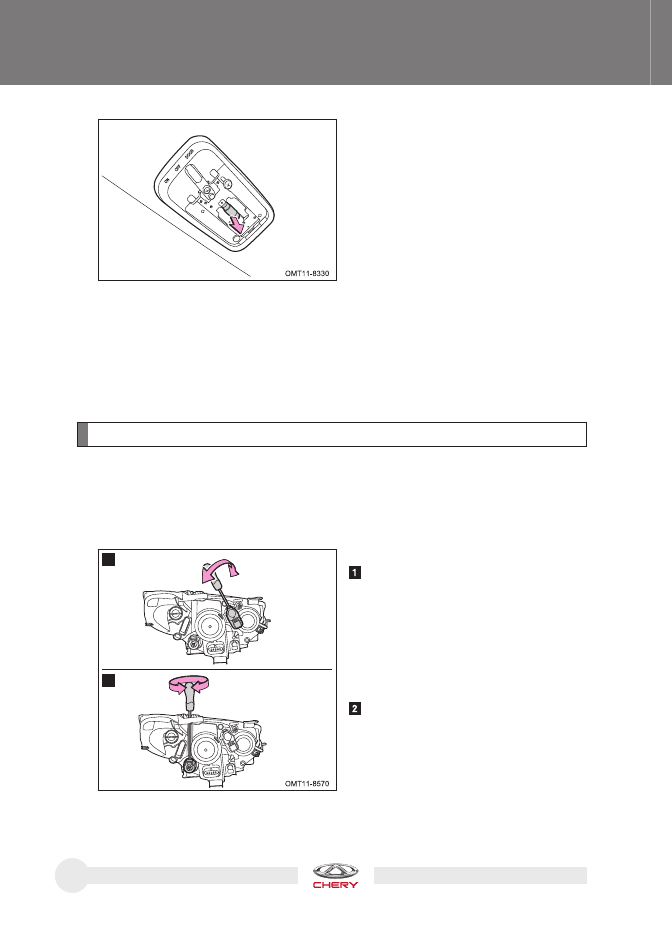

Замена лампы заднего плафона освещения салона



2.  Снимите перегоревшую лампу.

328

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

3.  Установите новую лампу в патрон и установите патрон с лампой в задний

плафон освещения салона в последовательности, обратной снятию.

Прочие приборы освещения и сигнализации





Замену ламп прочих приборов освещения и сигнализации выполнить само-
стоятельно нельзя. Для этого нужно обратиться на сервисную станцию офи-
циального дилера Chery.

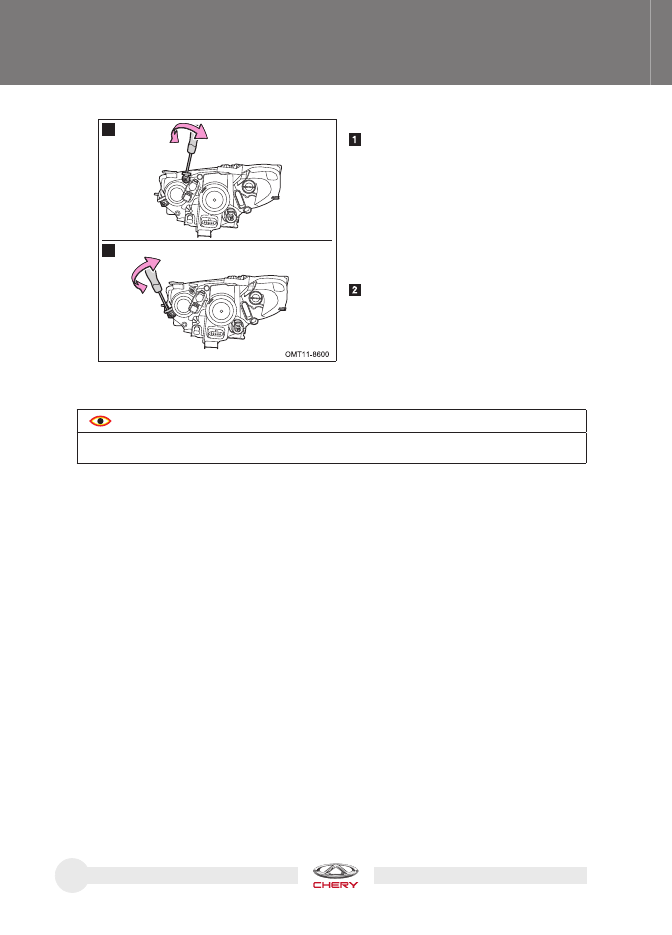

Для регулировки фар ближнего и дальнего света вставьте отвертку в нужное ре-
гулировочное отверстие и поворачивайте ее в направлении по часовой стрелке
или против часовой стрелки.

Способ регулировки левой фары



1

2

2.  Снимите перегоревшую лампу.

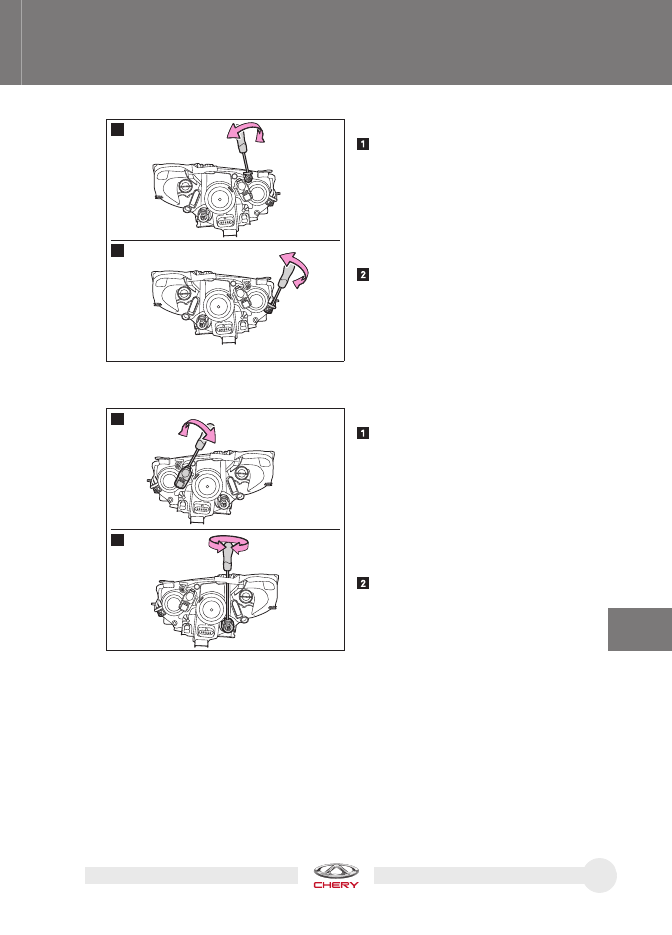

Регулировка фары ближнего света



Уменьшение/увеличение угла на-
клона светового пучка

  Поверните отвертку по часовой

стрелке: Угол наклона светового
пучка увеличивается



Поверните отвертку против часовой
стрелки: Угол наклона светового
пучка уменьшается

  Поворот светового пучка влево/

вправо



Поверните отвертку по часовой
стрелке: Световой пучок смещается
вправо



Поверните отвертку против часовой
стрелки: Световой пучок смещается
влево

Ручная регулировка ближнего и дальнего света фар

329

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

OMT11-8580

1

2

OMT11-8590

1

2

Регулировка фары дальнего света

  Уменьшение/увеличение угла на-

клона светового пучка



Поверните отвертку по часовой стрел-
ке: Угол наклона светового пучка уве-
личивается

  Поверните отвертку против часовой

стрелки: Угол наклона светового пучка
уменьшается



Поворот светового пучка влево/
вправо



Поверните отвертку по часовой стрел-
ке: Световой пучок смещается влево

  Поверните отвертку против часовой

стрелки: Световой пучок смещается
вправо

Регулировка фары ближнего света

  Уменьшение/увеличение угла на-

клона светового пучка



Поверните отвертку по часовой стрел-
ке: Угол наклона светового пучка уве-
личивается

  Поверните отвертку против часовой

стрелки: Угол наклона светового пучка
уменьшается



Поворот светового пучка влево/
вправо



Поверните отвертку по часовой стрел-
ке: Световой пучок смещается влево

  Поверните отвертку против часовой

стрелки: Световой пучок смещается
вправо

Способ регулировки правой фары



330

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Регулировка фары дальнего света



Уменьшение/увеличение угла на-
клона светового пучка



Поверните отвертку по часовой стрел-
ке: Угол наклона светового пучка уве-
личивается

  Поверните отвертку против часовой

стрелки: Угол наклона светового пучка
уменьшается



Поворот светового пучка влево/
вправо



Поверните отвертку по часовой стрел-
ке: Световой пучок смещается влево

  Поверните отвертку против часовой

стрелки: Световой пучок смещается
вправо

1

2



  ОСТОРОЖНО

Регулируйте световые пучки фар в соответствии с Правилами дорожного движения.

331

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ



8

ГРАФИК ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ

Мойка автомобиля



  Для мойки автомобиля нужно использовать только холодную или теплую

воду. При использовании моек высокого давления вода может попасть в са-
лон автомобиля.



  ОСТОРОЖНО

Перед использованием автоматической мойки выключите систему кондиционирова-
ния воздуха и закройте все стекла.



  ОСТОРОЖНО

Запрещается мойка двигателя или моторного отсека вашего автомобиля струей



воды.

Начав движение после мойки автомобиля, несколько раз нажмите педаль тормоза



для удаления воды с тормозных дисков.

При регулярном движении по пыльным дорогам рекомендуется не реже одного



раза в месяц промывать ходовую часть автомобиля.



  ОСТОРОЖНО

При очистке не допускайте переувлажнения натуральной кожи. Особенно следите за
тем, чтобы вода не попадала внутрь швов обивки из натуральной кожи.

Мойка автомобиля вручную





При использовании моющего средства смывайте его большим количеством
чистой воды, затем протрите кузов сухой тканью.

Очистка кожаной обивки салона





Протрите кожаную обивку влажной хлопковой тканью или полотенцем и про-
сушите ее чистой мягкой тканью. Сильно загрязненную поверхность нужно
очищать нейтральными моющими средствами, например, пенистым мыль-
ным очистителем.



При нормальных условиях эксплуатации рекомендуется раз в полгода обра-
батывать натуральную кожу специальными средствами для ухода за ней.

332

Очистка фар



  Для очистки фар пользуйтесь профессиональными химическими раство-

рителями. Не протирайте сухие фары, чтобы не поцарапать их, и не исполь-
зуйте для очистки острые предметы. Не направляйте струю воды на заднюю
часть корпуса фары, чтобы исключить попадание воды внутрь и повреждение
фары.

Очистка заднего стекла





Для очистки заднего стекла пользуйтесь только мягкой тканью, чтобы не по-
вредить обогреватель заднего стекла. Не пользуйтесь для этого предметами
с острыми краями или растворителями.

Уход за колесами





Во избежание коррозии регулярно мойте все колеса водным раствором ней-
трального моющего средства. Запрещается использование жестких щеток,
чтобы не повредить защитное покрытие колес.

Антикоррозийная обработка днища кузова



  Днище кузова автомобиля имеет антикоррозионное покрытие. Регулярно

проверяйте состояние этого покрытия и обращайтесь на сервисную станцию
Chery для его восстановления.

Уход за лакокрасочным покрытием





Для сохранения хорошего внешнего вида автомобиля следует один или два
раза в год обрабатывать кузов полировальным составом.



Мелкий ремонт лакокрасочного покрытия кузова (сколы, царапины, истира-
ние) следует проводить на сервисной станции официального дилера Chery.



  ОСТОРОЖНО

Для продления срока службы лакокрасочного покрытия вовремя удаляйте такие вред-
ные загрязнения, как птичий помет, смолы, следы насекомых, масляные пятна и т.д.

Глава 8.  ГРАФИК ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

333

ХАРАКТЕРИСТИКИ
АВТОМОБИЛЯ

9-1. Идентификационный

номер

автомобиля (VIN) ................. 334

9-2. Технические

 характеристики ................... 336



Модель и тип автомобиля ...  336

 Габаритные

размеры

автомобиля ........................  337

 Масса

.................................

338



Ходовые качества  ..............  339



Характеристики двигателя ..  340

 Автоматическая

бесступенчатая
трансмиссия .......................   341

 Механическая

коробка

передач ..............................  342



Система питания ................  342



Система смазки  .................  343

 Система

охлаждения

двигателя ...........................  344



Система зажигания  ............  344

 Подвеска

............................

344



Рулевое управление  ...........  345



Тормозная система  ............  345



Углы установки колес ..........  346



Колеса и шины  ...................  346



Заправочные емкости .........  347



Аккумуляторная батарея  ....  347

Глава 9

334

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

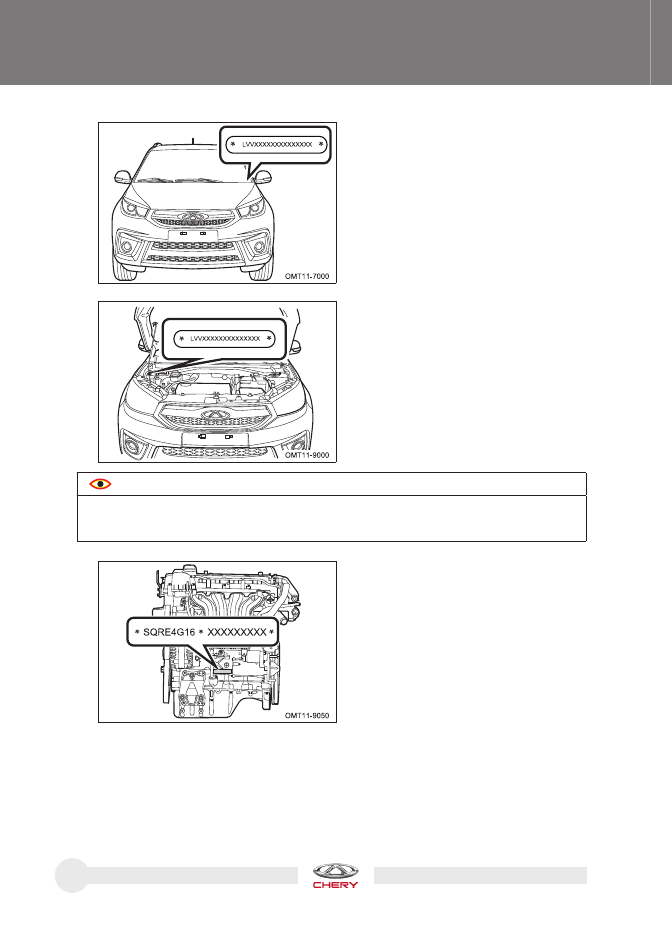

9-1. Идентификационный номер автомобиля (VIN)

Идентификационный номер автомо-
биля (VIN) нанесен в верхнем левом
углу передней панели и виден снаружи
автомобиля через ветровое стекло.

Идентификационный номер автомо-
биля (VIN) нанесен также на верхней
опоре амортизаторной стойки в мо-
торном отсеке.

Номер двигателя выбит на блоке цилин-
дров (автомобиль с двигателем 1.6 L).



  ОСТОРОЖНО

Запрещено повреждать идентификационный номер автомобиля (VIN) или места во-
круг него (закрывать, закрашивать, вырезать, проваривать, сверлить или удалять).

335

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

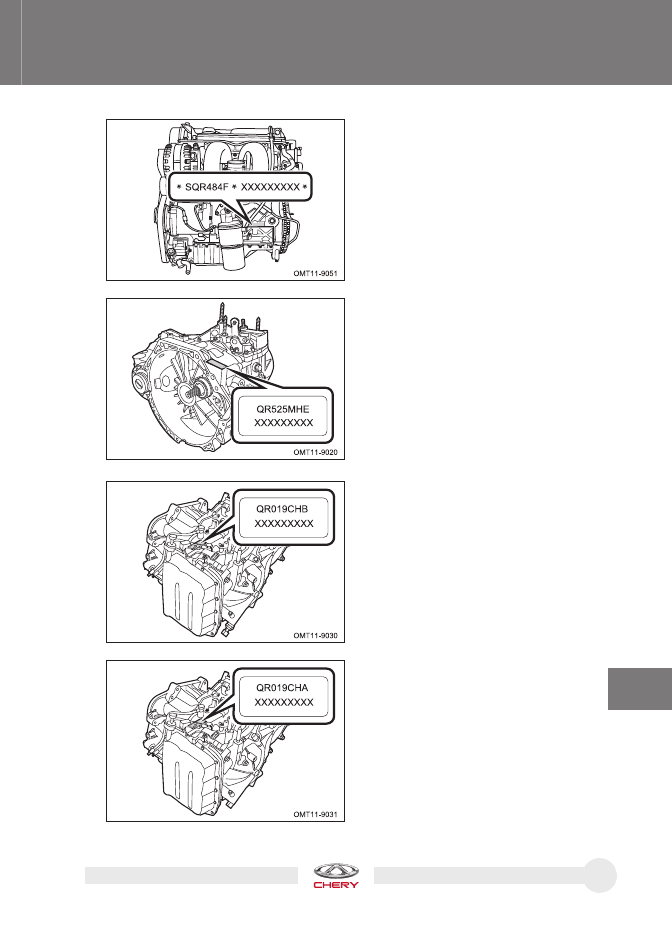

Номер двигателя выбит на блоке ци-
линдров под выпускным коллектором
(автомобили с двигателем 2.0 L).

Номер коробки передач (автомобиль с
двигателем 1.6 L) выбит на ее картере.

Номер коробки передач (автомобиль
с двигателем 1.6 L и автоматической
бесступенчатой коробкой передач)
выбит на ее картере.

Номер коробки передач (автомобиль
с двигателем 2,0 L и автоматической
бесступенчатой коробкой передач)
выбит на ее картере.

336

Модель и тип автомобиля

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

9-2. Технические характеристики

Модель и тип автомобиля указаны в таблице 1.

Таблица 1 Модель и тип автомобиля

Модель автомобиля

1,6 L

2.0 L

Тип автомобиля

Передний привод (4x2), передние управляемые колеса,

двигатель расположен спереди, кузов двухобъемный,

пятидверный, пятиместный, грузопассажирский, лево-

стороннее рулевое управление

Модель двигателя

SQRE4G16

SQR484F

Тип двигателя

Вертикальный, рядный,

4-цилиндровый, 4-тактный,

с жидкостным охлаждением

и двумя верхними рас-

пределительными валами,

двойное независимое

управление системой VVT

и VIS

Вертикальный, ряд-

ный 4-тактный,

4-цилиндровый, жид-

костного охлаждения, два

верхних распредвала

Система питания

Электронная система распределенного последователь-

ного впрыска топлива

Модель коробки пере-

дач

QR525MHJ (механическая)

QR019CHA

(автоматическая)

QR019CHB

(автоматическая)

337

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

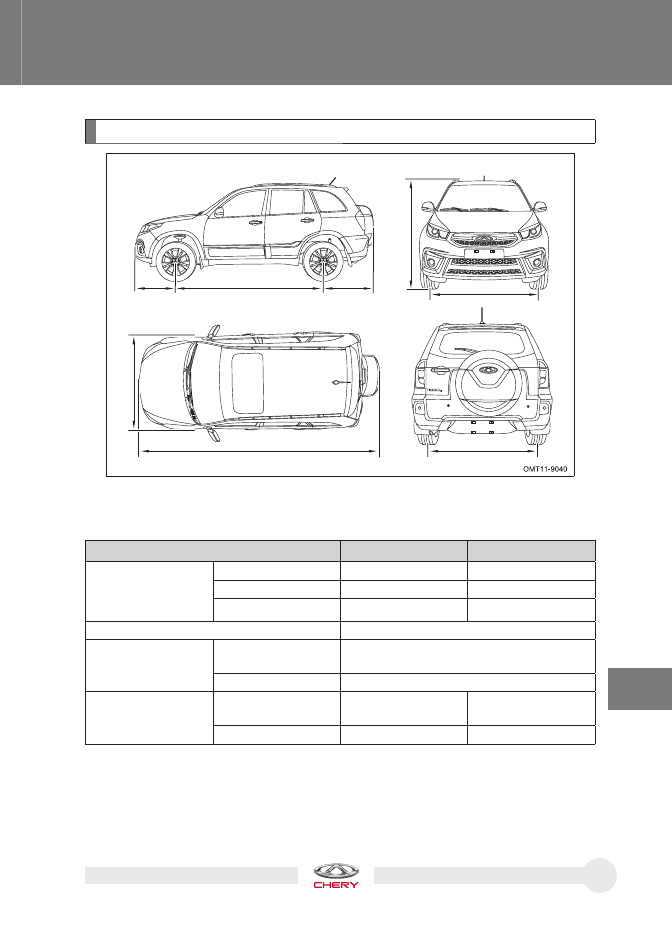

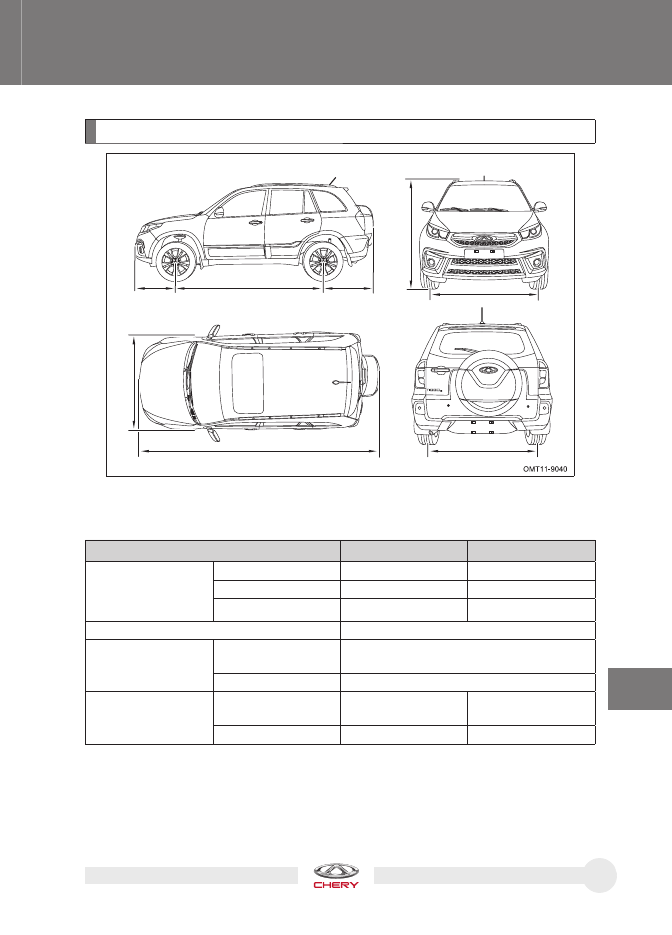

Габаритные размеры автомобиля

Передний

свес

Колесная

база

Габаритная длина

Колея передних колес

Колея задних колес

Габаритная высота

Габаритная

ширина

Задний

свес

Основные размерные показатели автомобиля приведены в таблице 2.

Таблица 2 Основные размерные показатели автомобиля

Модель автомобиля

1.6 L

2.0 L

Габаритные

размеры

Длина (мм)

4419

4419

Ширина (мм)

1765

1765

Высота (мм)

1651

1651

Колесная база (мм)

2510

Колея

Передний (мм)

1500

Задний (мм)

1495

Свесы

Передний (мм)

865

863

Задний (мм)

1045

1046

338

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Масса

Весовые параметры и число мест в автомобиле приведены в таблице 3.

Таблица 3. Параметры массы и число мест в автомобиле

Позиции

Значение

Модель автомобиля

1.6 L MT

1.6 L CVT

2.0 L CVT

Снаряженная масса автомобиля (кг)

1380

1405

1420

Допустимая грузоподъемность

автомобиля (включая

пассажиров) (кг)

375

Технически допустимая полная

масса автомобиля (кг)

1755

1780

1795

Распределение

технически

допустимой полной

массы автомобиля

Передняя

ось (кг)

1000

1000

927

Задняя ось (кг)

1200

1200

868

Число пассажиров (включая водителя)

5

339

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Ходовые качества

Основные характеристики автомобиля приведены в таблице 4.

Таблица 4 Основные характеристики (параметры) автомобиля

Позиции

Значение

Модель автомобиля

1.6 L MT 1.6 L CVT 2.0 L CVT

Параметры

проходимо-

сти

Минимальный дорожный

просвет (мм)

132

Мини-

мальный

диаметр

разворота

Направо (м)

10,5

Налево (м)

11,3

Угол въезда (°)

23

Угол съезда (°)

20

Угол про-

дольной

проходимо-

сти

Снаряженный

автомобиль (°)

20

Автомобиль с полной

нагрузкой (°)

17

Динамиче-

ские

показатели

Максимальная

скорость (км/ч)

175

165

170

Максимальный преодолеваемый

подъем (%)

36

38

340

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Характеристики двигателя

Конструктивные характеристики и основные показатели двигателя приведены в та-
блице 5.

Таблица 5 Характеристики двигателя

Модель двигателя

SQRE4G16

SQR484F

Тип двигателя

Вертикальный, ряд-

ный, 4-цилиндровый,

4-тактный, с жидкост-

ным охлаждением

и двумя верхними

распределительными

валами, двойное неза-

висимое управление

системой VVT и VIS

Вертикальный,

рядный 4-тактный,

4-цилиндровый, жид-

костного охлаждения,

два верхних распред-

вала

Диаметр цилиндра (мм)

77

83,5

Ход поршня (мм)

85,8

90

Рабочий объем (куб. см)

1598

1971

Степень сжатия

11

10

Максимальная мощность (кВт)

93

100

Обороты максимальной

мощности (об/мин)

6150

5750

Максимальная полезная

мощность (кВт)

93

100

Обороты максимальной

полезной мощности (об/мин)

6150

5750

Максимальный крутящий

момент (Нм)

160

180

Частота вращения коленчатого

вала при максимальном

крутящем моменте (об/мин)

3900

4300 - 4500

341

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Автоматическая бесступенчатая трансмиссия имеет два варианта исполнения
QR019CHB (1.6 L) и QR019CHA (2.0 L). Передаточные отношения ступеней ко-
робки передач приведены в таблице 6.

Таблица 6 Передаточные отношения

Модель коробки переда

QR019CHB

QR019CHA

Тип коробки передач

CVT (Автоматическая бесступенчатая ко-

робка передач)

Расположение

Поперечное

Межосевое расстояние (мм)

204

Максимальный входной крутящий

момент (Н•м)

190

Передаточное отношение главной

передачи

5,141

5,141

Общее передаточное отношение

коробки передач

5,432

Минимальное передаточное

отношение

0,440

0,427

Минимальное передаточное

отношение главной передачи

0,440

0,427

Минимальное общее передаточное

отношение

2,262

2,104

Максимальное передаточное

отношение

2,390

Максимальное передаточное

отношение главной передачи

2,390

Максимальное общее

передаточное отношение

12,287

11,429

Автоматическая бесступенчатая трансмиссия

342

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Механическая коробка передач

Модель механической коробки передач: QR525MHJ. Передаточные отношения сту-
пеней коробки передач приведены в таблице 7.

Рекомендуемое топливо



Таблица 7 Передаточные числа

Модель коробки передач

QR525MHJ

Передаточные

числа

1-я передача

3,909

2-я передача

2,158

3-я передача

1,379

4-я передача

1,030

5-я передача

0,821

Передача заднего

хода

3,417

Передаточное

отношение главной

передачи

4,313

Параметры системы питания приведены в таблице 8.

Таблица 8 Система питания

Модель двигателя

SQRE4G16

SQR484F

Топливо

Неэтилированный бензин с октановым

числом не ниже 92

Октановое число

Октановое число не ниже 92

Топливный бак

Тип

Из пластмассы

Емкость

55 L

Топливный насос

Электрический



Используйте только указанный в таблице сорт бензина, либо бензин более высо-
кого качества.



  ОСТОРОЖНО

Использование бензина более низкого сорта приведет к повреждению двигателя.



Используйте только неэтилированный бензин. Использование этилированного



бензина приведет к выходу из строя трехкомпонентного каталитического нейтра-
лизатора и повышению уровня токсичности отработавших газов.

Система питания

343

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Система смазки



Параметры системы смазки приведены в таблице 9.

Таблица 9 Параметры системы смазки

Модель двигателя

SQRE4G16

SQR484F

Заправочная емкость

4,0 ± 0,5 л

Сорт масла

SAE 10W-40 (SM или выше)

Летнее: SAE 10W-40

(SM или выше) SAE 5W-40

(SM или выше)

Выбор масла





Индекс 10W в обозначении 10W-40 указывает на характеристику масла, которая
обеспечивает возможность запуска двигателя при низких температурах. Масло
с более низким числом перед буквой W обеспечивает более легкий запуск дви-
гателя при низких температурах.



Число 40 в обозначении 10W-40 указывает вязкость масла при рабочей темпе-
ратуре. Масло с более высокой вязкостью лучше подходит для работы двигате-
ля с высокой частотой вращения коленчатого вала или при высоких эксплуата-
ционных нагрузках.



  ОСТОРОЖНО

Во избежание повреждения двигателя используйте только указанное в приведен-



ной выше таблице моторное масло. В регионах с очень низкими зимними темпера-
турами следует использовать зимнее моторное масло вязкостью SAE 5W-40 (класс
SM или выше).

При замене или добавлении масла его уровень не должен превышать отметку мак-



симального значения.

Во избежание повреждения двигателя запрещается использование любых приса-



док к маслу.

344

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Система охлаждения двигателя

Система зажигания

Параметры системы охлаждения приведены в таблице 10.

Модель свечей зажигания указана в таблице 11.

Конструкция подвески приведена в таблице 12.

Таблица 10 Система охлаждения

Модель автомобиля

1.6 L

2.0 L

Тип радиатора

Трубчато-ленточный, алюминиевый сплав

Охлаждающая жидкость

Вместимость системы охлаждения: 7,5 л,

деминерализованная вода и состав G11

в объемном соотношении 1:1,

температура замерзания: -35°C

Таблица 12 Подвеска

Модель автомобиля

1.6 L

2.0 L

Передняя подвеска

Независимая подвеска со стойками МакФерсон, высо-

та не регулируется, конические спиральные пружины,

амортизаторы двустороннего действия, со стабилизато-

ром поперечной устойчивости

Задняя подвеска

Независимая подвеска на продольных рычагах, высо-

та не регулируется, винтовые пружины, амортизаторы

двустороннего действия со стабилизатором поперечной

устойчивости



  ОСТОРОЖНО

Используйте свечи зажигания только указанной модели.



Не регулируйте зазор между электродами.



Подвеска

Модель двигателя

SQRE4G16

SQR484F

Модель свечей зажигания

3707AAG

FR7DTC

Таблица 11 Модель свечей зажигания

345

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Рулевое управление

Тормозная система

Конструкция системы рулевого управления приведена в таблице 13.

Параметры тормозной системы приведены в таблице 14.

Таблица 13 Система рулевого управления

Модель автомобиля

1.6 L

2.0 L

Диаметр рулевого колеса (мм)

380

Тип рулевого механизма

Шестерня-рейка

Тип усилителя рулевого управления

Гидравлический

Рабочая жидкость усилителя

Тип жидкости: ATF III.

Уровень рабочей жидкости

должен находиться между

метками MAX и MIN.

Тип рулевой колонки

Механическая рулевая колонка

Диапазон

регулировки

положения ру-

левого колеса

Вверх-вниз (мм)

27,2

Вперед-назад (мм)

не регулируется

Предельные

положения ру-

левого колеса

Число оборотов

рулевого колеса

до упора

Влево

1,49

1,49

Таблица 14 Тормозная система

Модель автомобиля

1.6 L

2.0 L

Тормозная систе-

ма (двухконтурная)

Передние колеса

Дисковые вентилируемые механизмы

Задние колеса

Дисковые механизмы с барабанами

для стояночного тормоза

Усилитель тормозной системы

Вакуумный

Стояночный тормоз

Механический тросовый с приводом на

задние колеса

Тормозная жидкость

Тип жидкости: DOT-4. Уровень рабочей

жидкости должен находиться между

отметками MAX и MIN.

346

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ

Углы установки колес

Колеса и шины

Углы установки колес приведены в таблице 15.

Модели шин и колес, давление воздуха в шинах и момент затяжки гаек крепле-
ния колес приведены в таблице 16.

Таблица 15 Параметры для регулировки углов установки колес

(ненагруженный автомобиль)

Позиции

Значение

Модель автомобиля

1.6 L

2.0 L

Передние колеса

Развал

-0,85° ± 1°

Продольный наклон оси

поворота

2°50' ± 45'

Поперечный наклон оси

поворота

11 °30' ± 45'

Схождение

0'±5' (одно колесо)

Задние колеса

Развал

-54' ± 30'

Схождение

-5'±10' (одно колесо)

Допустимая величина бокового увода

не более 3 м/км

Таблица 16 Модели шин и колес, давление воздуха в шинах и момент

затяжки болтов крепления колес

Модель автомобиля

1.6 L

2.0 L

Модель шин

215/60R17 96H

T125/80R17 99M

(запасное колесо)

Размер обода

17 x 7J

Давление воздуха

в холодных шинах

(кПа) (ненагружен-

ный автомобиль)

Передние колеса

200

Задние колеса

200

и запасное колесо

250

Момент затяжки гаек крепления колес

110 ± 10 Н•м

347

Глава 9.  ХАРАКТЕРИСТИКИ  АВТОМОБИЛЯ



9

ХАРАКТЕРИСТИКИ

АВТОМОБИЛЯ

Заправочные емкости

Аккумуляторная батарея

Заправочные емкости для других рабочих жидкостей приведены в таблице 17.

Модель аккумуляторной батареи указана в таблице 18.

Таблица 17 Типы и заправочные емкости для рабочих жидкостей

Название

Емкость

Марка, тип

Трансмиссионное

масло

QR019CHB

8,0 ± 0,2 л

ATF SP-III

QR019CHA

8,0 ± 0,2 л

ATF SP-III

QR525MHJ

2,2 ± 0,1 л

API GL-4 75W-90

Жидкость омывателя ветрового

стекла

4 л (для ав-
томобиля с

двигателем

1.6)/ 3,2 л

(для авто-

мобиля с

двигателем

2.0 L)

Концентрированное сред-

ство и вода, объемное соот-

ношение 1:20

Таблица 18 Аккумуляторная батарея

Название

Модель

Аккумуляторная батарея

12 В, 75 Ач















содержание      ..     8      9      10
